概述

zigbee基础应用（二）按键使用

按键相对来说比较好理解，又可以通过流水灯来看现象，所以紧随流水灯其后的当然是按键的学习

1.主芯片篇

基本所有的实现过程主芯片都是参与的，而按键所涉及到的主要是CC2530的寄存器：

按键S1的初始化：

P0SEL &= ~0X02; /*0：通过I/O 1：外设功能*/
P0DIR &= ~0X02; //按键在P0.1口，设置为输入模式
P0INP |= 0x02; //上拉

2.外部设备篇

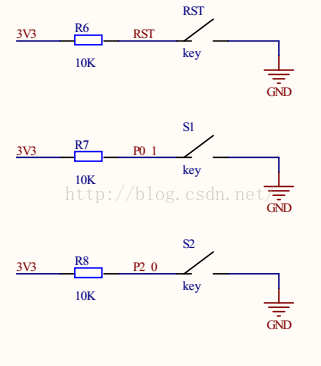

如电路图所示

没按下按键，上拉为高电平，按下按键则接地为低电平

3.软件实现篇

#include <ioCC2530.h>
#define uint unsigned int
#define uchar unsigned char
//定义控制灯的端口
#define LED1 P1_0 //定义LED1为P10口控制
#define LED2 P1_1 //定义LED2为P11口控制
#define LED3 P1_4 //定义LED3为P14口控制
#define KEY1 P0_1 //定义按键为P01口控制
//函数声明
void Delay(uint); //延时函数声明
void InitIO(void); //初始化函数声明
void InitKey(void); //初始化按键函数声明
uchar KeyScan(void); //按键扫描函数声明

uchar Keyvalue = 0 ; //定义变量记录按键动作
uint KeyTouchtimes = 0 ; //定义变量记录按键次数
/****************************
//延时
*****************************/
void Delay(uint n)
{
uint i;
for(i = 0;i<n;i++);
for(i = 0;i<n;i++);
for(i = 0;i<n;i++);
for(i = 0;i<n;i++);
for(i = 0;i<n;i++);
}
/****************************
//按键初始化
*****************************/
void InitKey(void)
{
P0SEL &= ~0X02;    /*0：通过I/O 1：外设功能*/
P0DIR &= ~0X02; //按键在P01口，设置为输入模式
P0INP |= 0x02; //上拉

}
/****************************
//初始化程序,将P10、P11、P14定义为输出口，并将LED灯初始化为灭
*****************************/
void InitIO(void)
{
P1DIR |= 0x13; //P10、P11、P14定义为输出
LED1 = 1;
LED2 = 1;
LED3 = 1; //LED灯初始化为灭
}
/*****************************************
//按键动作记录函数
*****************************************/
uchar KeyScan(void)
{
if(KEY1 == 0) //高电平有效
{
Delay(100); //检测到按键
if(KEY1 == 0)
{
while(KEY1==0); //直到松开按键
return(1);
}
}
return(0);
}
/***************************
//主函数
***************************/
void main(void)
{
InitIO(); //初始化LED灯控制IO口
InitKey(); //初始化按键控制IO口
while(1)
{
Keyvalue = KeyScan(); //读取按键动作

if(Keyvalue == 1) //按下按键S1设置为LED3,LED2,LED1倒序流水闪烁
{
LED3 = !LED3;
Delay(20000);
LED2 = !LED2;
Delay(20000);
LED1 = !LED1;
Delay(20000);
}
}
}
