本教程介绍了如何使用ESP32和L298N电机驱动器来控制DC电机的方向和速度。首先，我们将快速了解L298N电机驱动器的工作原理。然后，我们将向您展示一个示例，说明如何使用带有Arduino IDE的ESP32和L298N电机驱动器来控制DC电机的速度和方向。

注意：有很多方法可以控制直流电动机。我们将使用L298N电机驱动器。本教程还与类似的电机驱动器模块兼容。

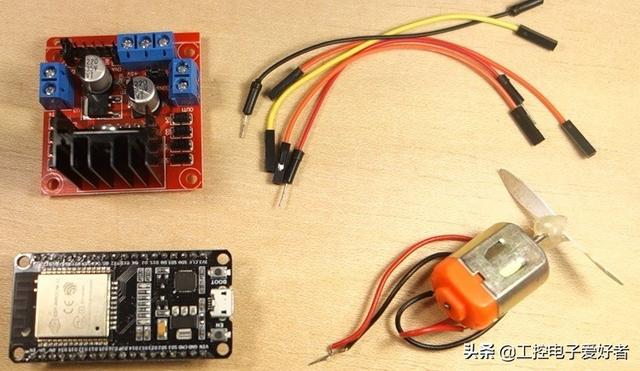

所需部件

要完成本教程，您需要以下部分：

ESP32 DOIT DEVKIT V1直流马达L298N电机驱动器电源： 4节1.5节AA电池 或 开关电源2个100nF陶瓷电容器 (可选)1个SPDT滑动开关 (可选)跳线

L298N电机驱动器介绍

有许多方法可以控制直流电动机。我们将在这里使用的方法适用于大多数需要6V或12V操作的业余爱好者电机。

我们将使用L298N电动机驱动器，该驱动器在35V电压下可处理高达3A的电流。此外，它还允许我们同时驱动两个直流电动机，这非常适合构建机器人。

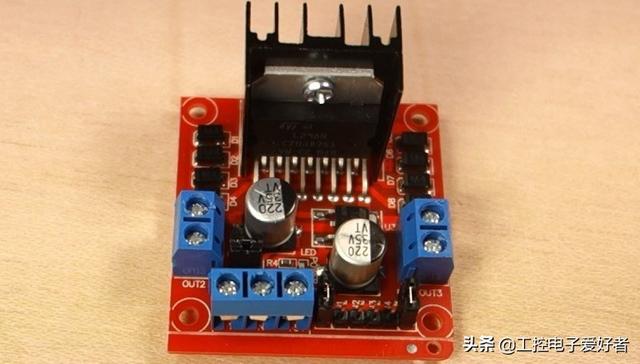

L298N电机驱动器如下图所示：

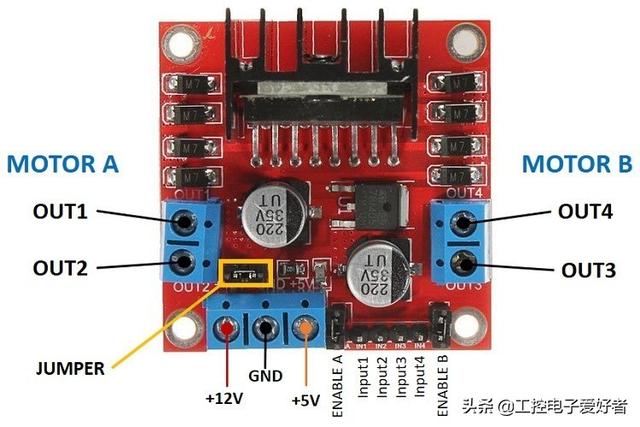

L298N电机驱动器引脚排列

让我们看一下L298N电机驱动器的引脚排列，看看它是如何工作的。

电机驱动器在每个电机的每侧都有两个接线端子。OUT1和OUT2在左侧，OUT3和OUT4在右侧。

OUT1：直流电机A +端子 OUT2：直流电动机A –端子 OUT3：直流电机B +端子 OUT4：直流电动机B –端子

在底部，有一个带+ 12V，GND和+ 5V的三个接线端子。+ 12V端子用于马达电源。+ 5V端子用于L298N芯片。但是，如果安装了跳线，则芯片将使用电动机的电源供电，并且您无需通过+ 5V端子提供5V 电压。

注意：如果您提供的电压超过12V，则需要卸下跳线，并向+ 5V端子提供5V的电压。

重要的是要注意，尽管端子名称为+ 12V，但在这里我们将使用设置(在有跳线的情况下)可以提供6V至12V之间的任何电压。在本教程中，将使用4节AA 1.5V电池，这些电池的总输出约为6V，但是您可以使用任何其他合适的电源。例如，您可以使用开关电源来测试本教程。

综上所述：

+ 12V：+ 12V端子是您应该连接电源的地方 GND：电源GND + 5V：如果移除了跳线，则提供5V。如果有跳线，则充当5V输出 跳线：默认的跳线–使用电动机电源为芯片加电。跳线已移除：您需要为+ 5V端子提供5V电压。如果您提供的电压超过12V，则应卸下跳线

在右下角，您有四个输入引脚和两个启用端子。输入引脚用于控制直流电动机的方向，而使能引脚用于控制每个电动机的速度。

IN1： 电动机A的输入1 IN2：电动机A的输入2 IN3：电机B的输入1 IN4：电机B的输入2 EN1：电机A的使能引脚 EN2：电机B的使能引脚

默认情况下，使能引脚上有跳线帽。您需要卸下那些跳线帽以控制电动机的速度。

使用L298N控制直流电动机

现在您已经熟悉了L298N电动机驱动器，让我们看看如何使用它来控制直流电动机。

使能引脚

使能引脚就像电动机的ON和OFF开关。例如：

如果将 HIGH信号发送到使能1引脚，则电动机A准备好以最大速度进行控制；如果将 低电平信号发送到使能1引脚，则电动机A关闭；否则，电动机A启用。如果发送 PWM信号，则可以控制电动机的速度。电机速度与占空比成正比。但是，请注意，在较小的占空比下，电动机可能不会旋转，并且会发出持续的嗡嗡声。

输入脚

输入引脚控制电动机旋转的方向。输入1和输入2控制马达A，输入3和4控制马达B.

如果将LOW应用于输入1，将HIGH应用于输入2，则电动机将正转；如果以相反的方式加电：输入1为高，输入2为低，电动机将向后旋转。可以使用相同的方法来控制电动机B，但是将HIGH或LOW应用于输入3和输入4。

控制2台直流电动机–是构建机器人的理想选择

如果要使用2个直流电动机建造机器人汽车，则这些电动机应沿特定方向旋转，以使机器人向左，向右，向前或向后移动。

例如，如果您希望机器人向前移动，则两个电动机都应向前旋转。为了使其向后移动，两者都应向后旋转。

为了使机器人朝一个方向旋转，您需要更快地旋转相反的电机。例如，要使机器人向右转，请在左侧启用电动机，然后在右侧禁用电动机。

使用ESP32控制直流电机–速度和方向

现在，您知道如何使用L298N电动机驱动器控制直流电动机，让我们建立一个简单的示例来控制一个直流电动机的速度和方向。

原理图

我们将控制的电机连接到电机A的输出引脚，因此我们需要将电机驱动器的ENABLEA，INPUT1和INPUT2引脚连接到ESP32。将直流电动机和L298N电动机驱动器连接到ESP32。

DC电动机需要较大的电流跳跃才能启动，因此应使用ESP32的外部电源为电动机供电。例如，我们使用4AA电池，但是您可以使用任何其他合适的电源。在此配置中，您可以使用6V至12V的电源。

电池座和电机驱动器之间的开关是可选的，但切断和接通电源非常方便。这样，您就不需要不断地连接然后断开电线以节省功率。

我们建议将0.1uF陶瓷电容器焊接到直流电动机的正负极，以帮助消除任何电压尖峰。(注意：电动机也可以在没有电容器的情况下工作。)

准备Arduino IDE

Arduino IDE有一个附加组件，可让您使用Arduino IDE及其编程语言对ESP32进行编程。确保已安装ESP32插件后，可以继续本教程。

上传代码

以下代码控制直流电动机的速度和方向。该代码在现实世界中没有用，这只是一个简单的示例，可以更好地了解如何使用ESP32控制DC电动机的速度和方向。

/*********

Rui Santos

Complete project details at https://randomnerdtutorials.com

*********/

// Motor A

int motor1Pin1 = 27;

int motor1Pin2 = 26;

int enable1Pin = 14;

// Setting PWM properties

const int freq = 30000;

const int pwmChannel = 0;

const int resolution = 8;

int dutyCycle = 200;

void setup() {

// sets the pins as outputs:

pinMode(motor1Pin1, OUTPUT);

pinMode(motor1Pin2, OUTPUT);

pinMode(enable1Pin, OUTPUT);

// configure LED PWM functionalitites

ledcSetup(pwmChannel, freq, resolution);

// attach the channel to the GPIO to be controlled

ledcAttachPin(enable1Pin, pwmChannel);

Serial.begin(115200);

// testing

Serial.print("Testing DC Motor...");

}

void loop() {

// Move the DC motor forward at maximum speed

Serial.println("Moving Forward");

digitalWrite(motor1Pin1, LOW);

digitalWrite(motor1Pin2, HIGH);

delay(2000);

// Stop the DC motor

Serial.println("Motor stopped");

digitalWrite(motor1Pin1, LOW);

digitalWrite(motor1Pin2, LOW);

delay(1000);

// Move DC motor backwards at maximum speed

Serial.println("Moving Backwards");

digitalWrite(motor1Pin1, HIGH);

digitalWrite(motor1Pin2, LOW);

delay(2000);

// Stop the DC motor

Serial.println("Motor stopped");

digitalWrite(motor1Pin1, LOW);

digitalWrite(motor1Pin2, LOW);

delay(1000);

// Move DC motor forward with increasing speed

digitalWrite(motor1Pin1, HIGH);

digitalWrite(motor1Pin2, LOW);

while (dutyCycle <= 255){

ledcWrite(pwmChannel, dutyCycle);

Serial.print("Forward with duty cycle: ");

Serial.println(dutyCycle);

dutyCycle = dutyCycle + 5;

delay(500);

}

dutyCycle = 200;

}

将代码上传到ESP32。确保选择了正确的板和COM端口。让我们看一下代码是如何工作的。

声明电机引脚

首先，定义电机引脚连接的GPIO。在这种情况下，电机A的输入1连接到GPIO 27，输入2连接到GPIO 26，使能引脚连接到GPIO 14。

int motor1Pin1 = 27;

int motor1Pin2 = 26;

int enable1Pin = 14;

设置PWM属性以控制速度

如前所述，您可以通过向L298N电机驱动器的使能引脚施加PWM信号来控制直流电机的速度。速度将与占空比成正比。要将PWM与ESP32一起使用，您需要首先设置PWM信号属性。

const int freq = 30000;

const int pwmChannel = 0;

const int resolution = 8;

int dutyCycle = 200;

在这种情况下，我们将在通道0上以8位分辨率生成30000 Hz的信号。我们从200的占空比开始(您可以将占空比值设置为0到255)。

对于我们使用的频率，当您应用小于200的占空比时，电机将不会移动，并且会发出奇怪的蜂鸣声。因此，这就是为什么我们一开始将占空比设置为200的原因。

注意：我们在此处定义的PWM属性只是一个示例。电机可以在其他频率下正常工作。

设定()

在setup()中，首先将电动机引脚设置为输出。

pinMode(motor1Pin1, OUTPUT);

pinMode(motor1Pin2, OUTPUT);

pinMode(enable1Pin, OUTPUT);

您需要通过使用ledcSetup()函数来配置具有先前定义的属性的PWM信号，该函数接受pwmChannel，frequency和resolution作为参数，如下所示：

ledcSetup(pwmChannel, freq, resolution);

接下来，您需要选择将从其获取信号的GPIO。为此，请使用 ledcAttachPin()函数，该函数接受要获取信号的GPIO以及生成信号的通道作为参数。在此示例中，我们将在enable1Pin GPIO中获取信号，该GPIO与GPIO 14相对应。生成信号的通道为pwmChannel，与通道0相对应。

ledcAttachPin(enable1Pin, pwmChannel);

向前移动直流电动机

在loop()中是电动机运动的地方。该代码很好地说明了代码各部分的功能。要使电动机向前移动，请将输入1引脚设置为LOW，将输入2引脚设置为HIGH。在此示例中，电动机向前旋转2秒钟(2000毫秒)。

// Move the DC motor forward at maximum speed

Serial.println("Moving Forward");

digitalWrite(motor1Pin1, LOW);

digitalWrite(motor1Pin2, HIGH);

delay(2000);

向后移动直流电动机

要向后移动直流电动机，请反方向向电动机输入引脚供电。高输入1，低输入2。

// Move DC motor backwards at maximum speed

Serial.println("Moving Backwards");

digitalWrite(motor1Pin1, HIGH);

digitalWrite(motor1Pin2, LOW);

delay(2000);

停止直流电机

要使直流电动机停止，您可以将使能引脚设置为LOW，或者将输入1和输入2引脚都设置为LOW。在此示例中，我们将两个输入引脚都设置为LOW。

// Stop the DC motor

Serial.println("Motor stopped");

digitalWrite(motor1Pin1, LOW);

digitalWrite(motor1Pin2, LOW);

delay(1000);

控制直流电动机速度

要控制直流电动机的速度，我们需要更改PWM信号占空比。为此，您可以使用ledcWrite()函数，该函数接受生成信号的PWM通道(而不是输出GPIO)和占空比的参数，如下所示。

ledcWrite(pwmChannel, dutyCycle);

在我们的示例中，我们有一个while循环，可以在每个循环中将占空比增加5。

// Move DC motor forward with increasing speed

digitalWrite(motor1Pin1, HIGH);

digitalWrite(motor1Pin2, LOW);

while (dutyCycle <= 255){

ledcWrite(pwmChannel, dutyCycle);

Serial.print("Forward with duty cycle: ");

Serial.println(dutyCycle);

dutyCycle = dutyCycle + 5;

delay(500);

}

当while条件不再成立时，我们将占空比再次设置为200。

dutyCycle = 200;

写在最后

在本教程中，我们向您展示了如何使用ESP32和L298N电机驱动器来控制DC电机的方向和速度。综上所述：

要控制直流电动机旋转的方向，请使用输入1和输入2引脚；将LOW应用于输入1，将HIGH应用于输入2，以使电动机向前旋转。用另一种方法加电以使其向后旋转。要控制直流电动机的速度，请在使能引脚上使用PWM信号。直流电动机的速度与占空比成正比。
