概述

开发环境准备

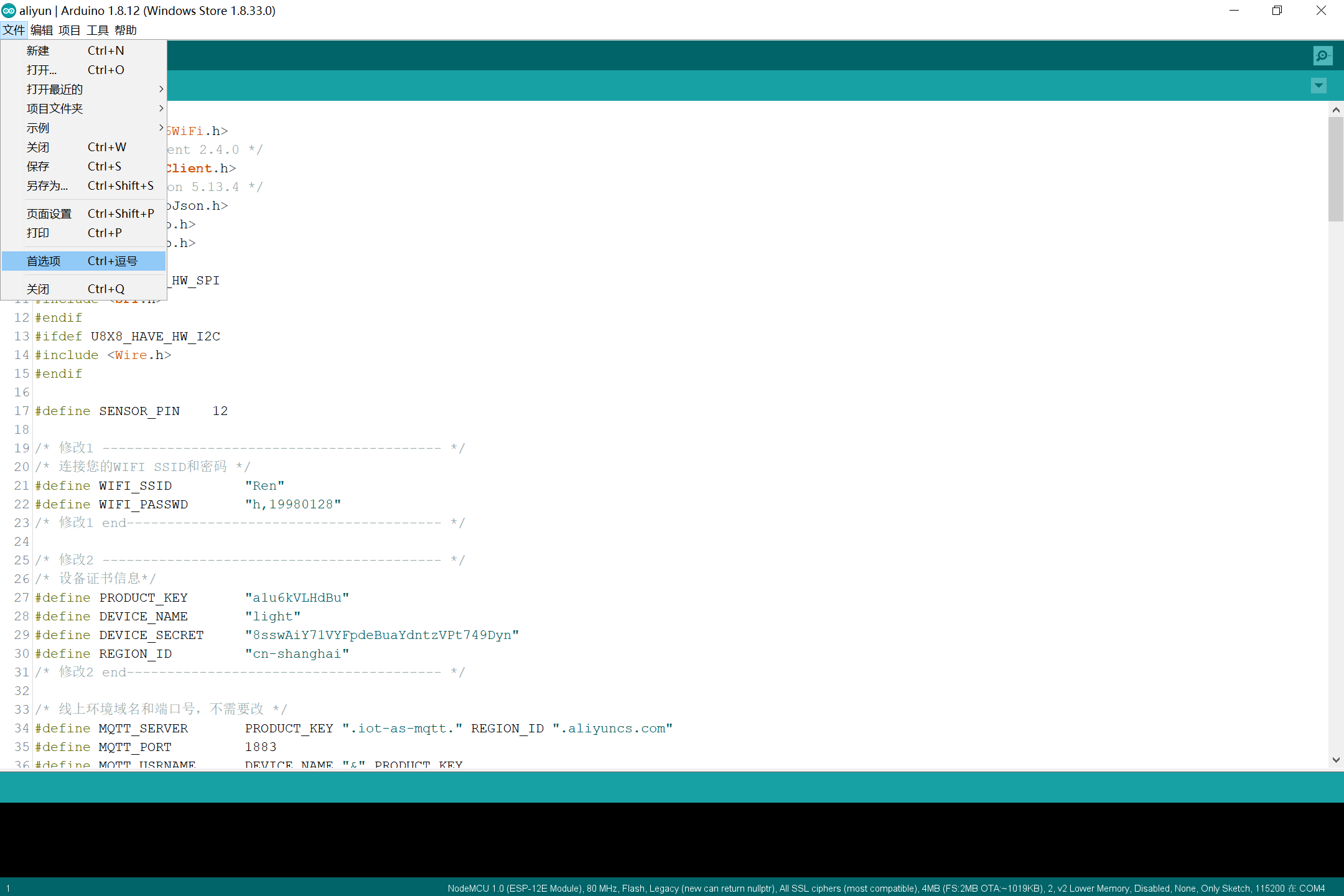

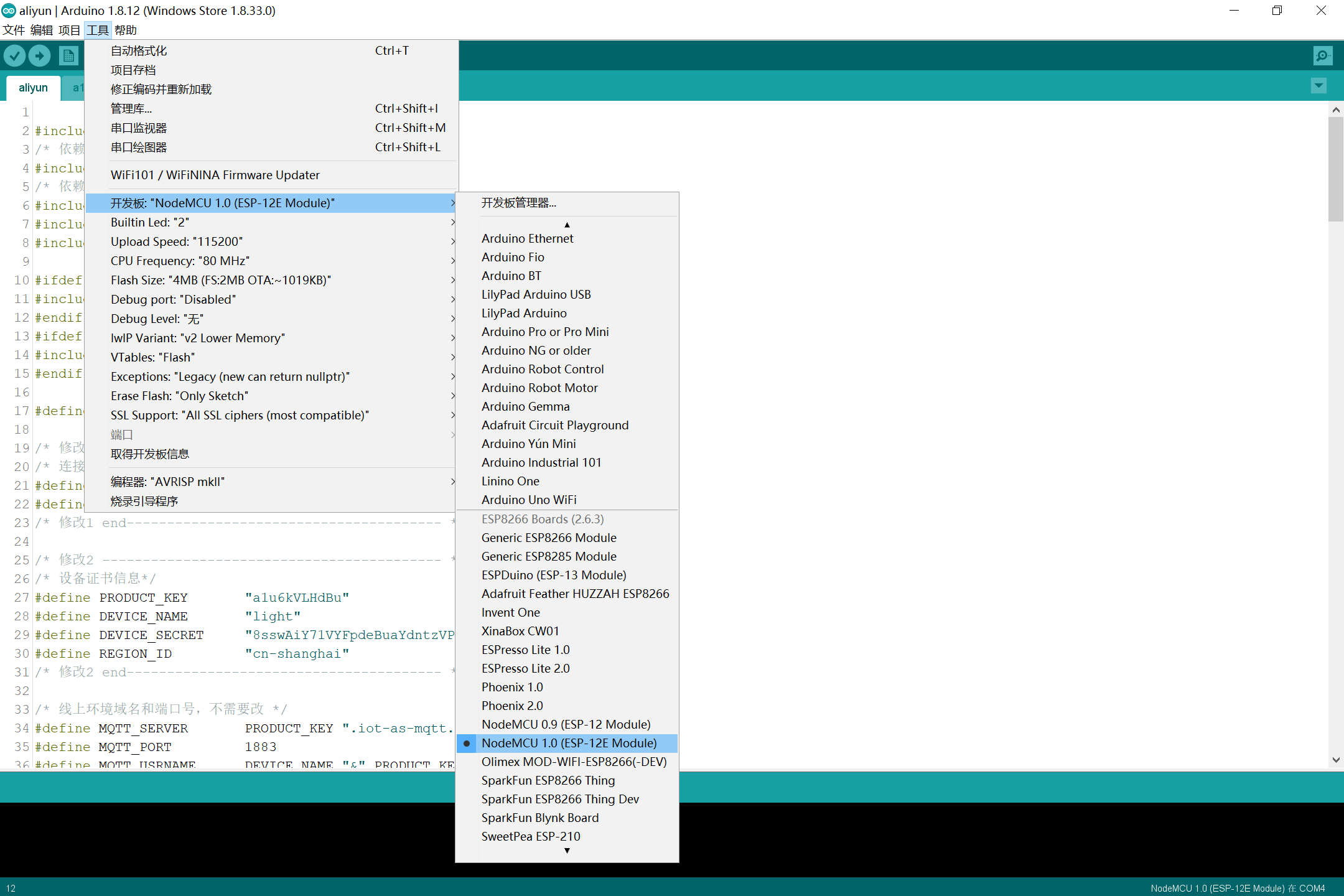

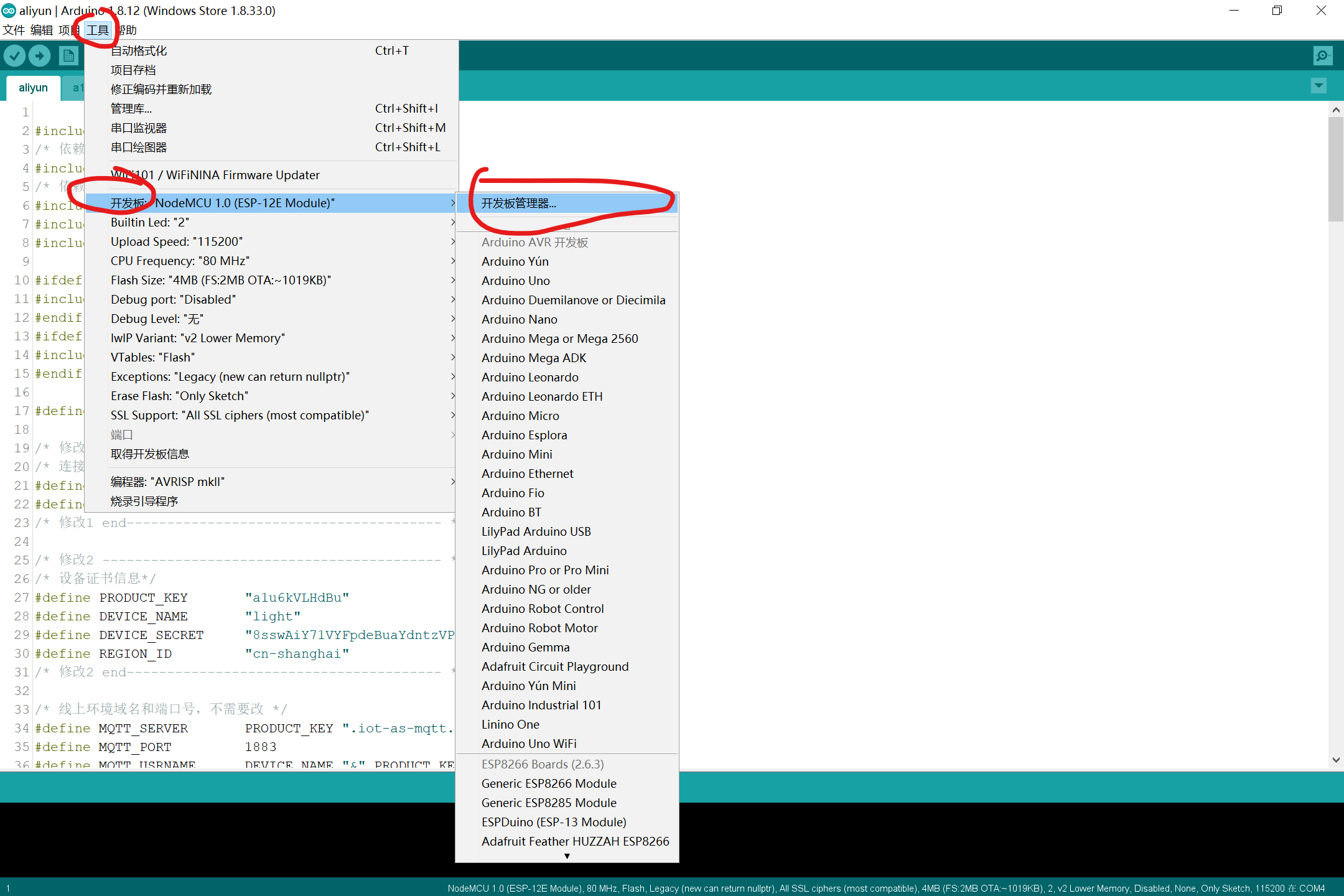

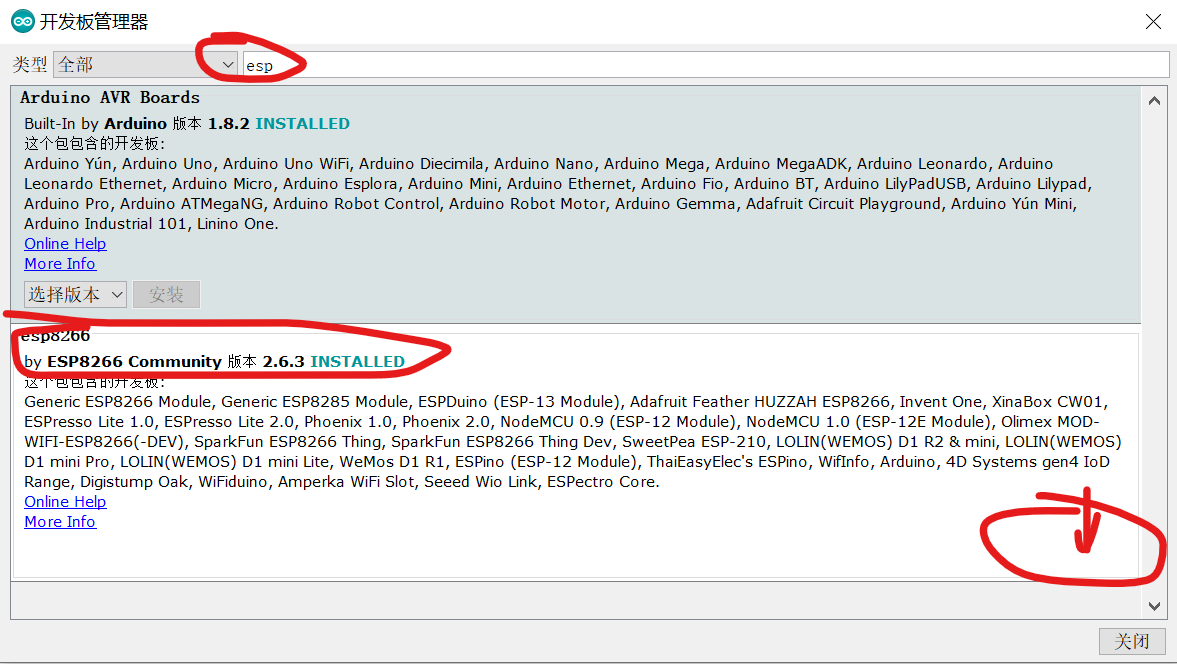

首先在arduino ide中安装开发板适配环境。（用到网址http://arduino.esp8266.com/stable/package_esp8266com_index.json）
相应库的准备

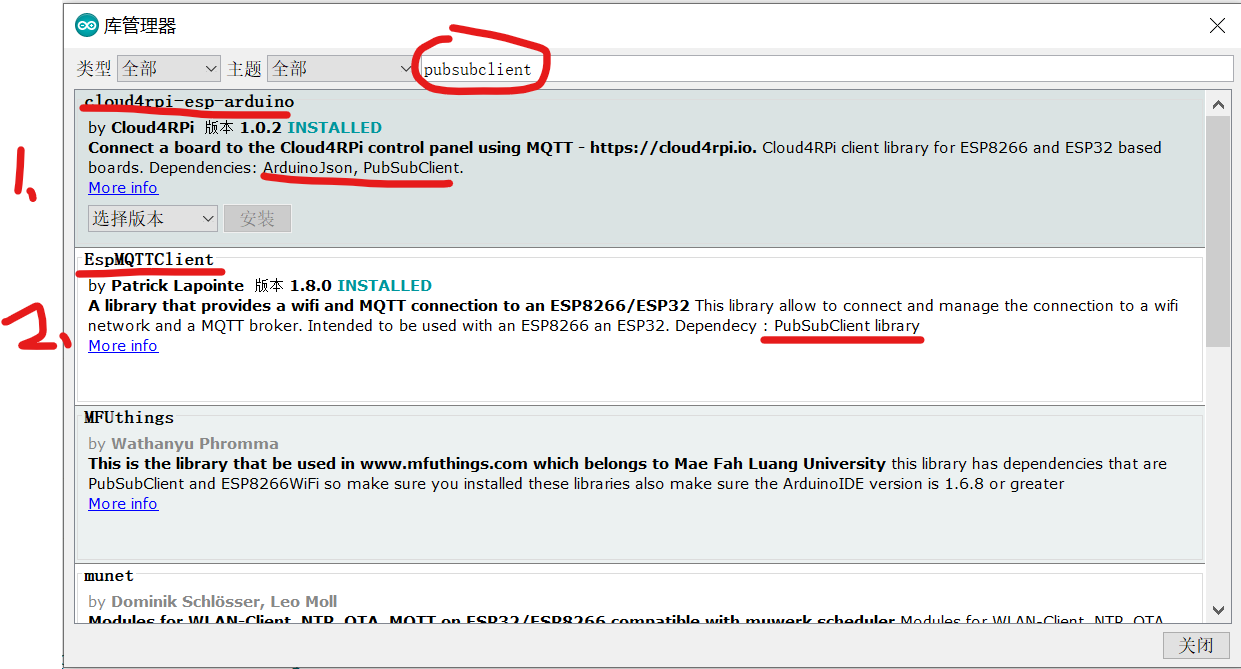

再管理库中找到额外需要的库。（这里用到了PubSubClient；ArduinoJson；U8g2lib；其中U8g2lib是为了在我的lcd屏幕做显示用的）
阿里云物联网设备的添加及设备在线调试
关于添加设备bilibili上有详细的视频教程。
关联网址：https://www.bilibili.com/video/av71299561?from=search&seid=581284989892673131

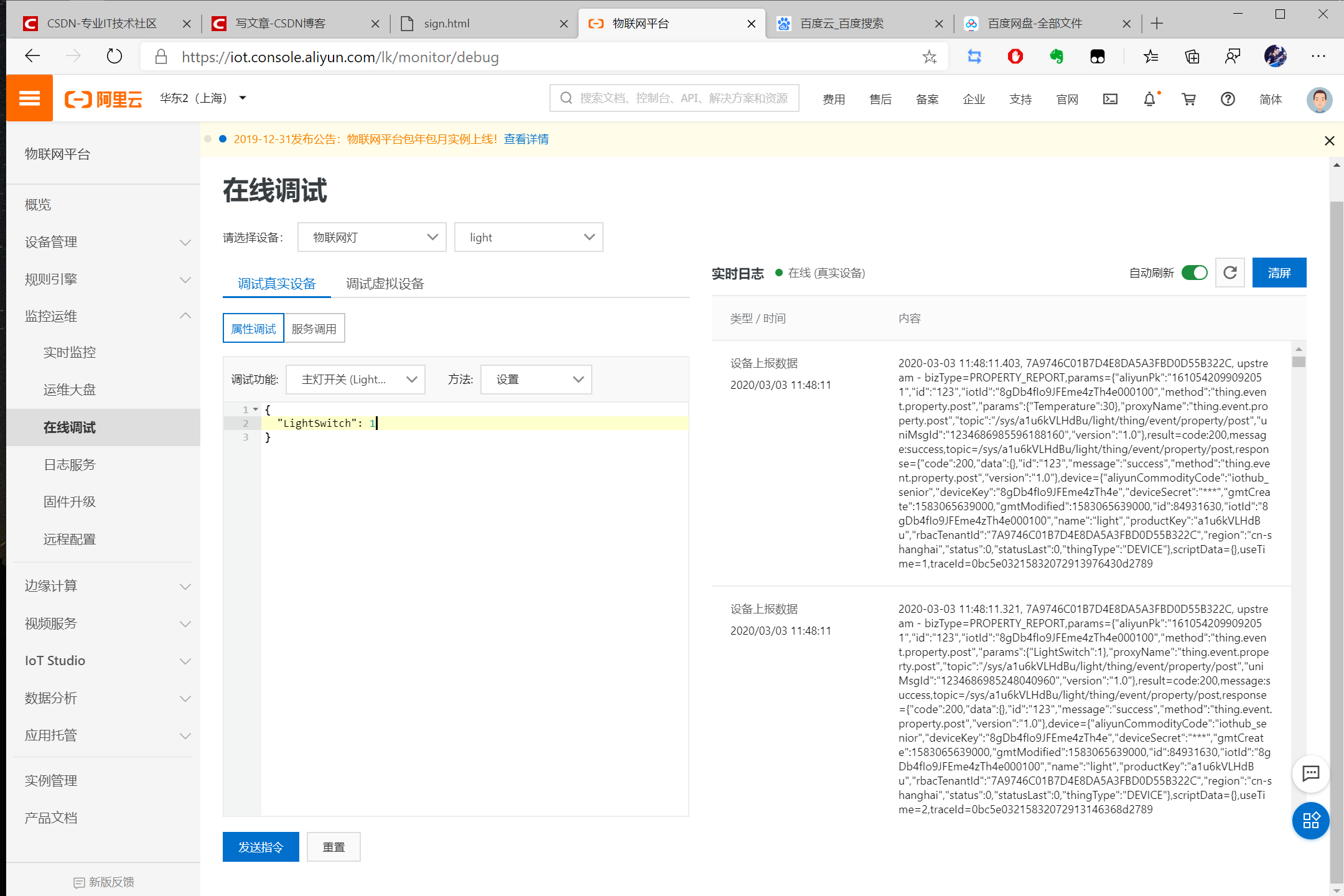

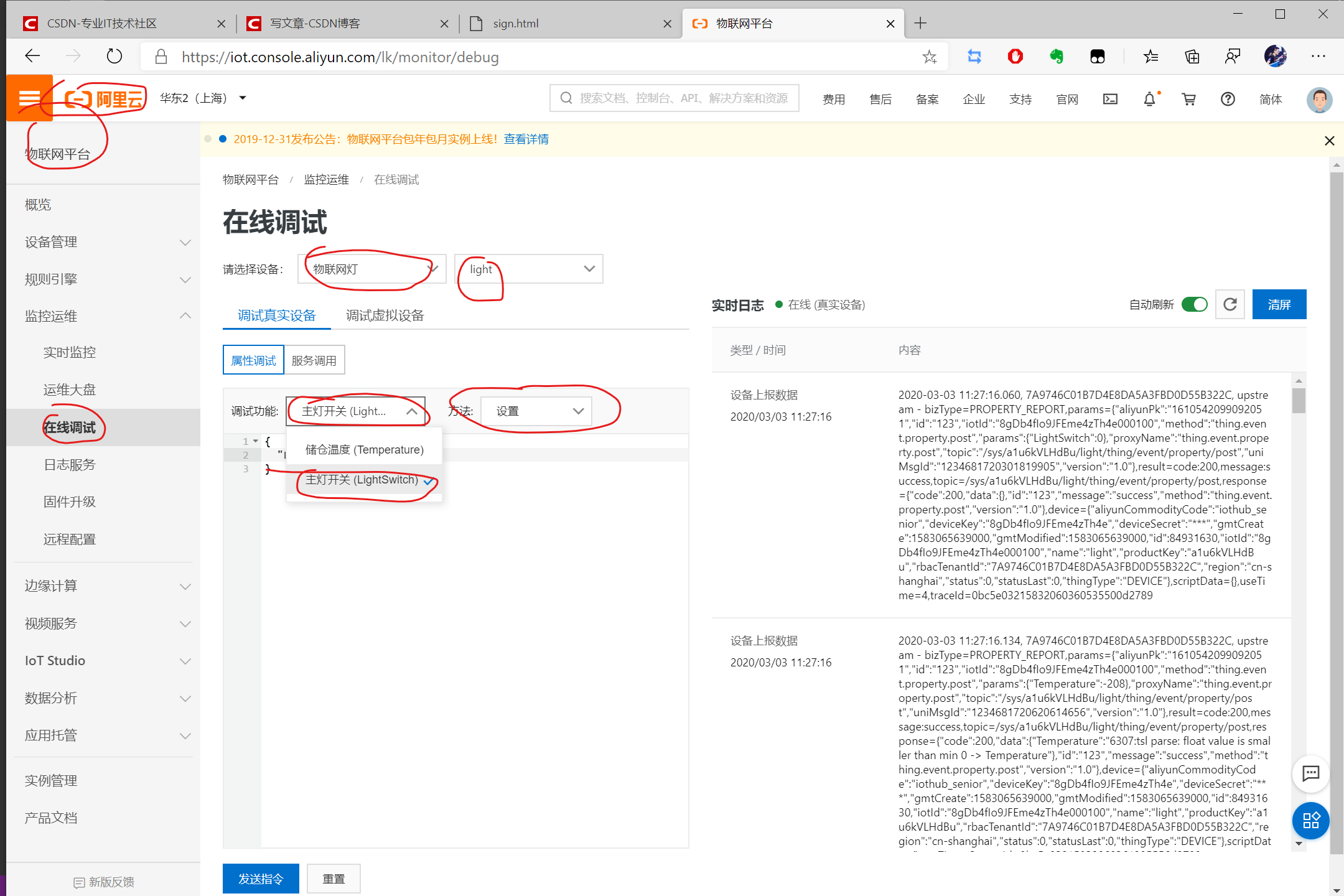

关于在线调试如下：

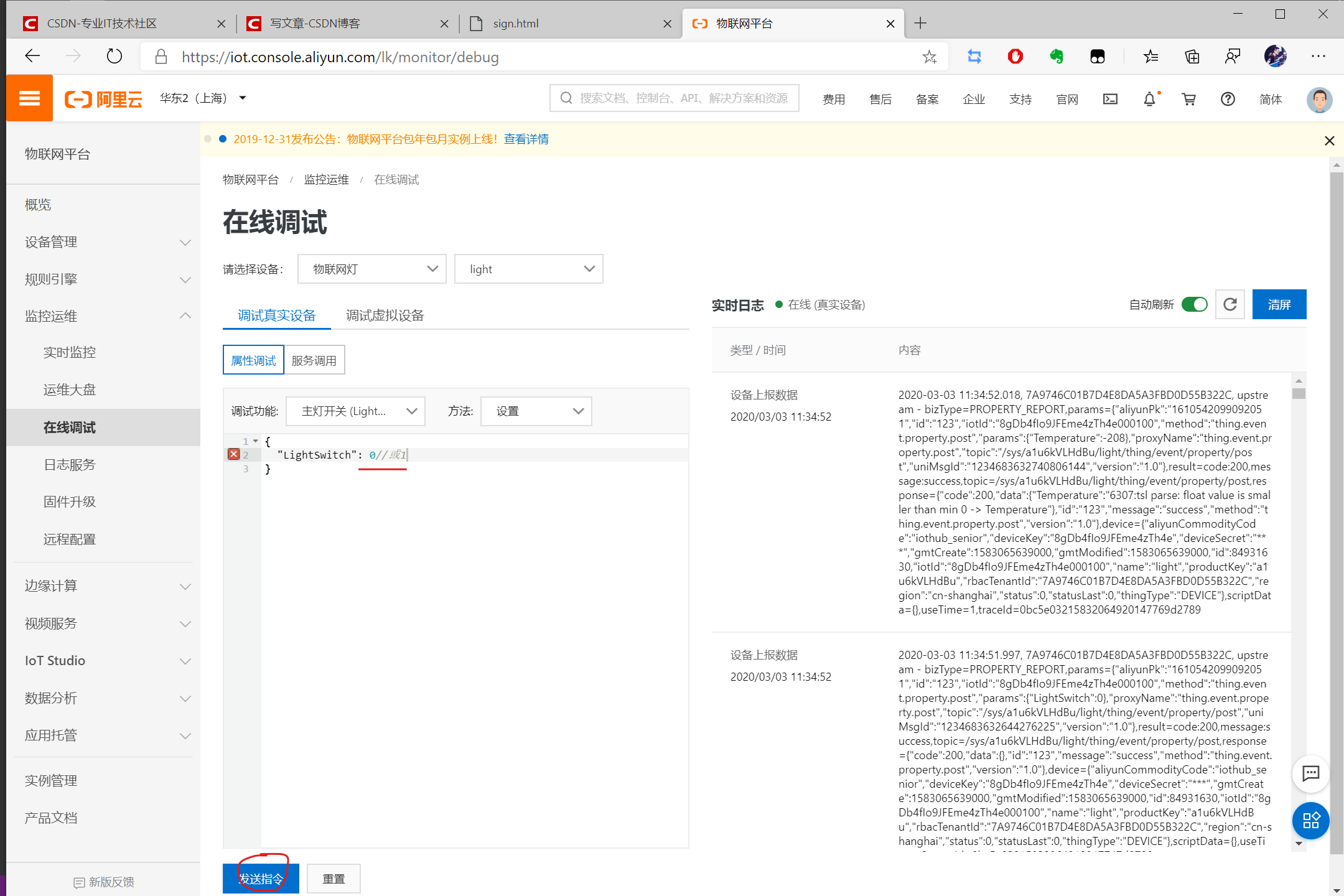

在编辑框中输入相应命令即可下发数据。

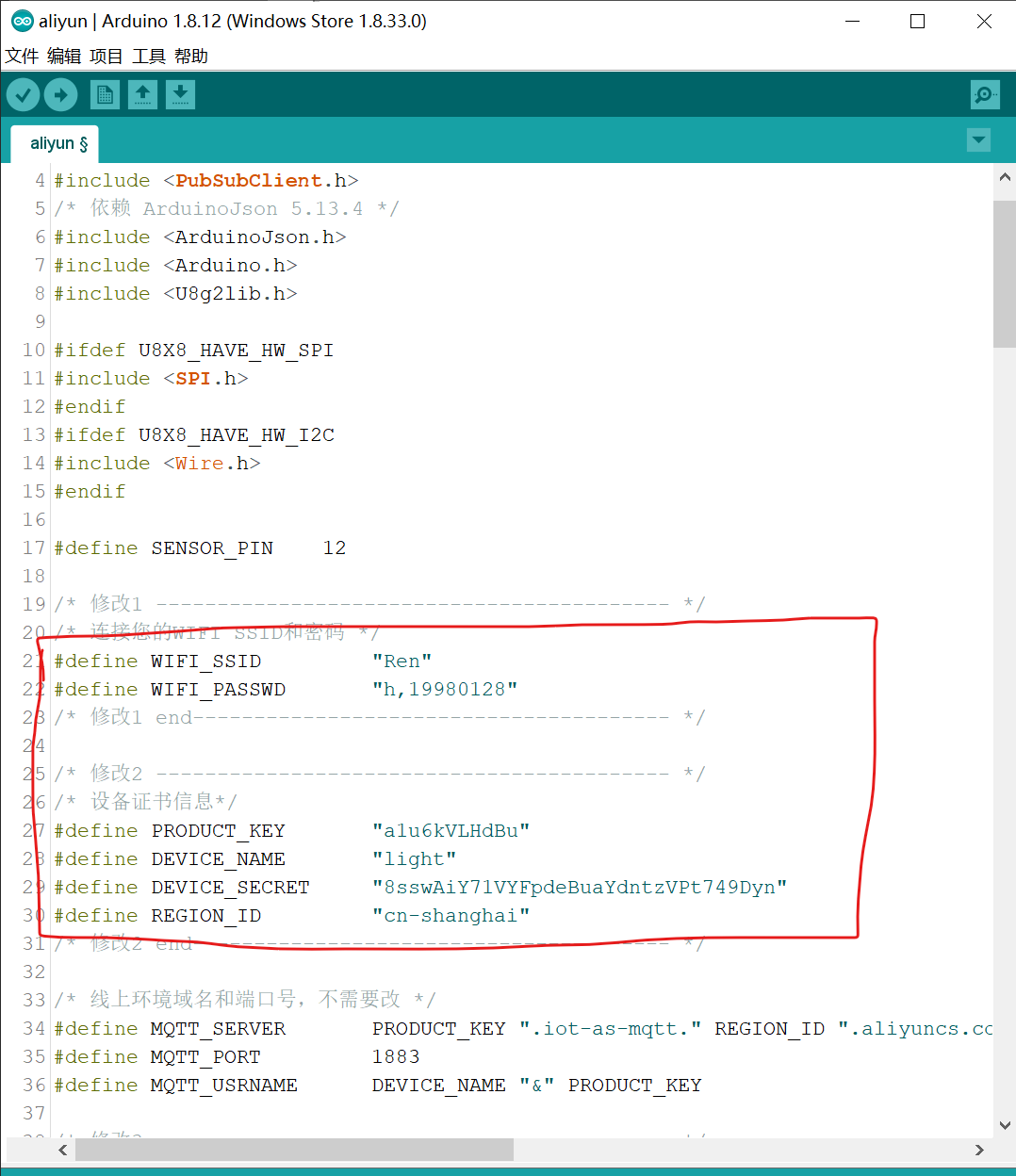

程序相关内容的修改（重要）

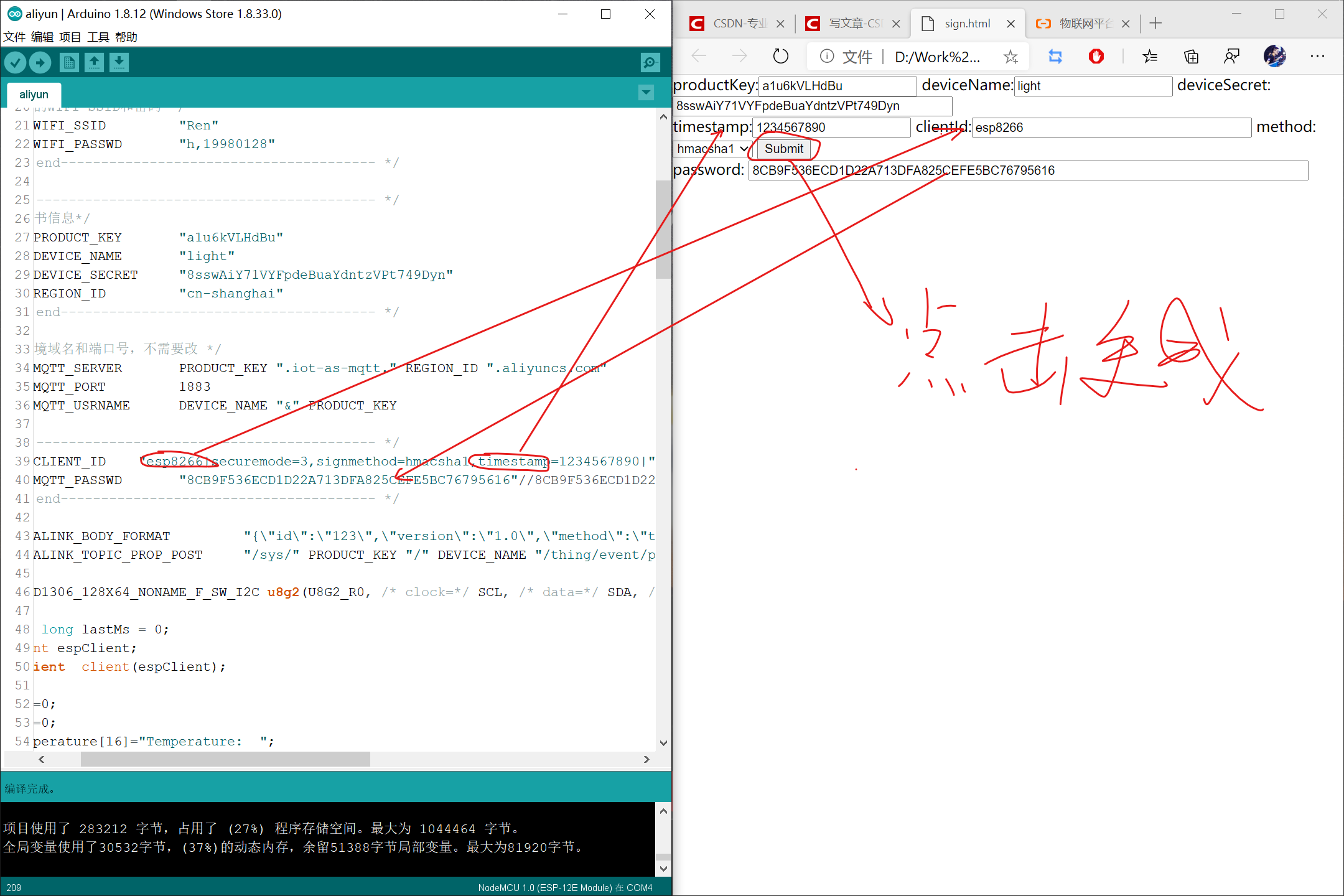

比较重要的几点都在这里了，要注意：1.设备证书信息的修改；2.password的生成与修改。

这里用到了一个生成工具，大家可以在网上找，也可以下载我的分享，解压后用浏览器打开sign即可。（链接: https://pan.baidu.com/s/1sCT0tgkYmlmOw6RI2cQWJA 提取码: igb6）
下发数据的截取与上传数据的格式
在设备定义好其功能后，相应功能都有对应的标识符，根据这些标识符就可以将数据一一对应的提取与上传。

其中云端下发数据在callback函数中的payload数组中。上传数据通过mqttIntervalPost函数中的sprintf(param, “{“标识符”:%d}”,数据);

void callback(char *topic, byte *payload, unsigned int length)//网络反馈数据
{
     Serial.print("callback    ");
    Serial.print("Message arrived [");
    Serial.print(topic);
    Serial.print("] ");
    payload[length] = '';
    Serial.println((char *)payload);//通过打印输出payload可以看到下发的数据
}

void mqttIntervalPost()
{
   Serial.print("mqttIntervalPost   ");
    char param[32];
    char jsonBuf[128];
    sprintf(param, "{"Temperature":%d}",temp);//sprintf(param, "{"标识符":%d}",数据);
    sprintf(jsonBuf, ALINK_BODY_FORMAT, param);
    Serial.println(jsonBuf);
    boolean d = client.publish(ALINK_TOPIC_PROP_POST, jsonBuf);
    Serial.print("publish:");
    Serial.println(d);
}

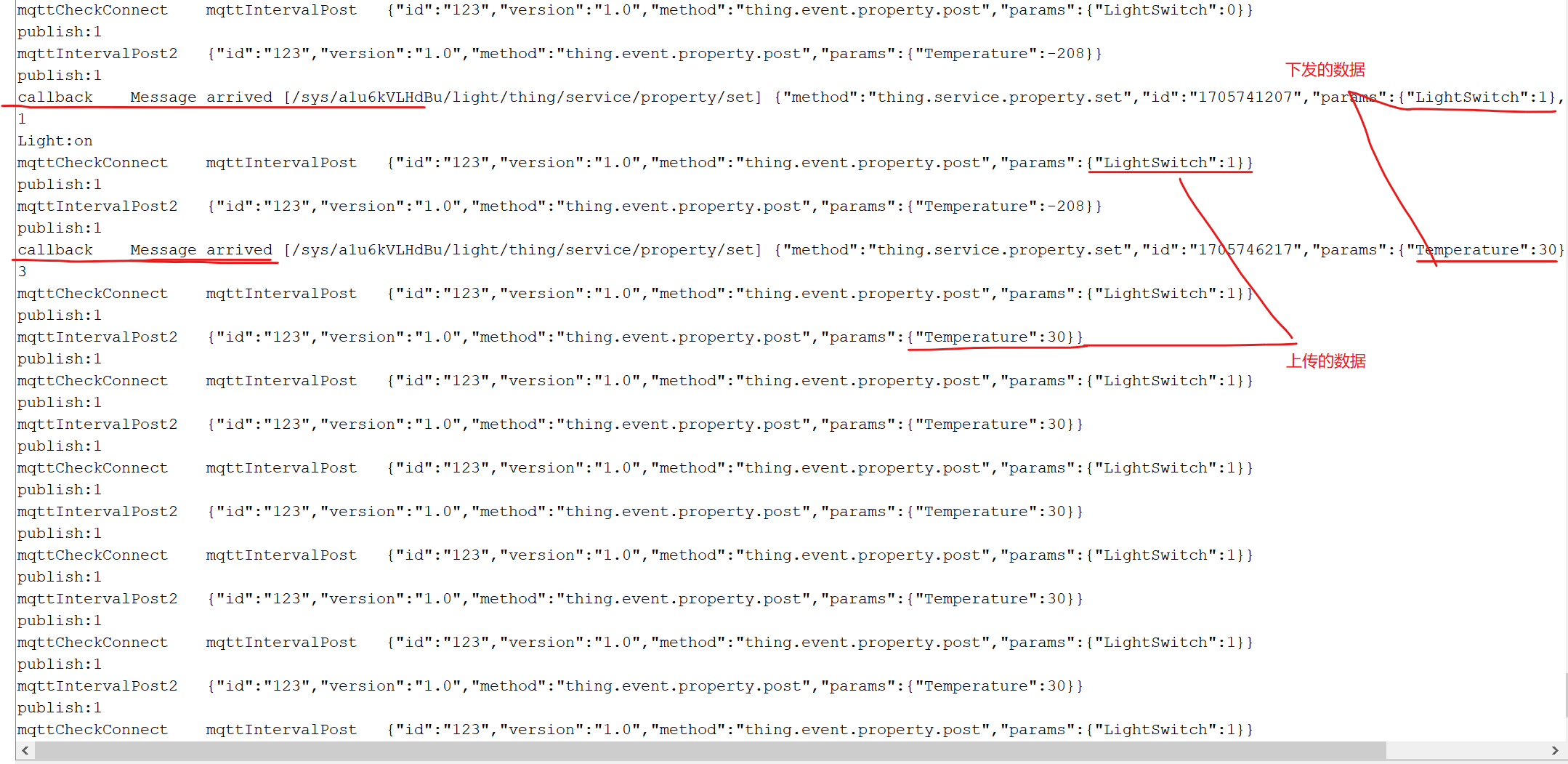

7.一些注意事项及数据传输效果

步骤4中的设备信息与password一定要修改正确。
上传信息时，对应标识符的数据类型与其取值范围都要严格按照定义发送。

全部代码如下：


#include <ESP8266WiFi.h>
/* 依赖 C 2.4.0 */
#include <PubSubClient.h>
/* 依赖 ArduinoJson 5.13.4 */
#include <ArduinoJson.h>
#include <Arduino.h>
#include <U8g2lib.h>

#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
#endif
#ifdef U8X8_HAVE_HW_I2C
#include <Wire.h>
#endif

#define SENSOR_PIN    12

/* 修改1 ------------------------------------------ */
/* 连接您的WIFI SSID和密码 */
#define WIFI_SSID         "Ren"
#define WIFI_PASSWD       "h,19980128"
/* 修改1 end--------------------------------------- */

/* 修改2 ------------------------------------------ */
/* 设备证书信息*/
#define PRODUCT_KEY       "a1u6kVLHdBu"
#define DEVICE_NAME       "light"
#define DEVICE_SECRET     "8sswAiY71VYFpdeBuaYdntzVPt749Dyn"
#define REGION_ID         "cn-shanghai"
/* 修改2 end--------------------------------------- */

/* 线上环境域名和端口号，不需要改 */
#define MQTT_SERVER       PRODUCT_KEY ".iot-as-mqtt." REGION_ID ".aliyuncs.com"
#define MQTT_PORT         1883
#define MQTT_USRNAME      DEVICE_NAME "&" PRODUCT_KEY

/* 修改3 ------------------------------------------ */
#define CLIENT_ID    "esp8266|securemode=3,signmethod=hmacsha1,timestamp=1234567890|"
#define MQTT_PASSWD       "8CB9F536ECD1D22A713DFA825CEFE5BC76795616"//8CB9F536ECD1D22A713DFA825CEFE5BC76795616
/* 修改3 end--------------------------------------- */

#define ALINK_BODY_FORMAT         "{"id":"123","version":"1.0","method":"thing.event.property.post","params":%s}"
#define ALINK_TOPIC_PROP_POST     "/sys/" PRODUCT_KEY "/" DEVICE_NAME "/thing/event/property/post"

 U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);   // All Boards without Reset of the Display

unsigned long lastMs = 0;
WiFiClient espClient;
PubSubClient  client(espClient);

int flag=0;
int temp=0;
char Temperature[16]="Temperature:  ";
void callback(char *topic, byte *payload, unsigned int length)//网络反馈数据
{
  int i=60;
     Serial.print("callback    ");
    Serial.print("Message arrived [");
    Serial.print(topic);
    Serial.print("] ");
    payload[length] = '';
    Serial.println((char *)payload);
    Serial.println((char )payload[81]);
    if ((char )payload[78]=='e')
    {
      Temperature[13]=(char )payload[81];
      Temperature[14]=(char )payload[82];
      }
      else if((char )payload[78]=='h')
      {
         if((char )payload[81]=='0')
         {
            Serial.println("Light:close");
            flag=0;
            digitalWrite(SENSOR_PIN,LOW);
            }
         else if ((char )payload[81]=='1')
         {
            Serial.println("Light:on");
            flag=1;
            digitalWrite(SENSOR_PIN,HIGH);
        }
      }
}


void wifiInit()
{
    Serial.print("wifiInit    ");
    WiFi.mode(WIFI_STA);
    WiFi.begin(WIFI_SSID, WIFI_PASSWD);
    while (WiFi.status() != WL_CONNECTED)
    {
        delay(1000);
        Serial.println("WiFi not Connect");
    }

    Serial.println("Connected to AP");
    Serial.println("IP address: ");
    Serial.println(WiFi.localIP());


Serial.print("espClient [");


    client.setServer(MQTT_SERVER, MQTT_PORT);   /* 连接WiFi之后，连接MQTT服务器 */
    client.setCallback(callback);
}


void mqttCheckConnect()
{
    Serial.print("mqttCheckConnect    ");
    while (!client.connected())
    {
        Serial.println("Connecting to MQTT Server ...");
        if (client.connect(CLIENT_ID, MQTT_USRNAME, MQTT_PASSWD))

        {

            Serial.println("MQTT Connected!");

        }
        else
        {
            Serial.print("MQTT Connect err:");
            Serial.println(client.state());
            delay(5000);
        }
    }
}


void mqttIntervalPost1()
{
   Serial.print("mqttIntervalPost   ");
    char param[32];
    char jsonBuf[128];


if (flag==1)
{
    sprintf(param, "{"LightSwitch":%d}",1);
}
else
{
    sprintf(param, "{"LightSwitch":%d}",0);
  }

    sprintf(jsonBuf, ALINK_BODY_FORMAT, param);
    Serial.println(jsonBuf);
    boolean d = client.publish(ALINK_TOPIC_PROP_POST, jsonBuf);
    Serial.print("publish:");
    Serial.println(d);
}
void mqttIntervalPost2()
{
   Serial.print("mqttIntervalPost2   ");
    char param[32];
    char jsonBuf[128];

    temp=(Temperature[13]-0x30)*10+Temperature[14]-0x30;
    sprintf(param, "{"Temperature":%d}",temp);
    sprintf(jsonBuf, ALINK_BODY_FORMAT, param);
    Serial.println(jsonBuf);
    boolean d = client.publish(ALINK_TOPIC_PROP_POST, jsonBuf);
    Serial.print("publish:");
    Serial.println(d);
}

void setup()
{

    pinMode(SENSOR_PIN,  OUTPUT);
    /* initialize serial for debugging */
    u8g2.begin();
    Serial.begin(115200);
    Serial.println("Demo Start");

    wifiInit();
}


// the loop function runs over and over again forever
void loop()
{
    u8g2.clearBuffer();          // clear the internal memory
    u8g2.setFont(u8g2_font_ncenB08_tr); // choose a suitable font
    if (millis() - lastMs >= 5000)
    {
        lastMs = millis();
        mqttCheckConnect();

        /* 上报消息心跳周期 */
        mqttIntervalPost1();//开关状态
        mqttIntervalPost2();//温度数据
    }

    client.loop();
    if (flag)
    {
       u8g2.drawStr(10,20,"Light: ON!");
      }
      else
      {
       u8g2.drawStr(10,20,"Light: OFF!");
        }
       u8g2.drawStr(10,40,Temperature);
        u8g2.sendBuffer();          // transfer internal memory to the display
        delay(200);

}

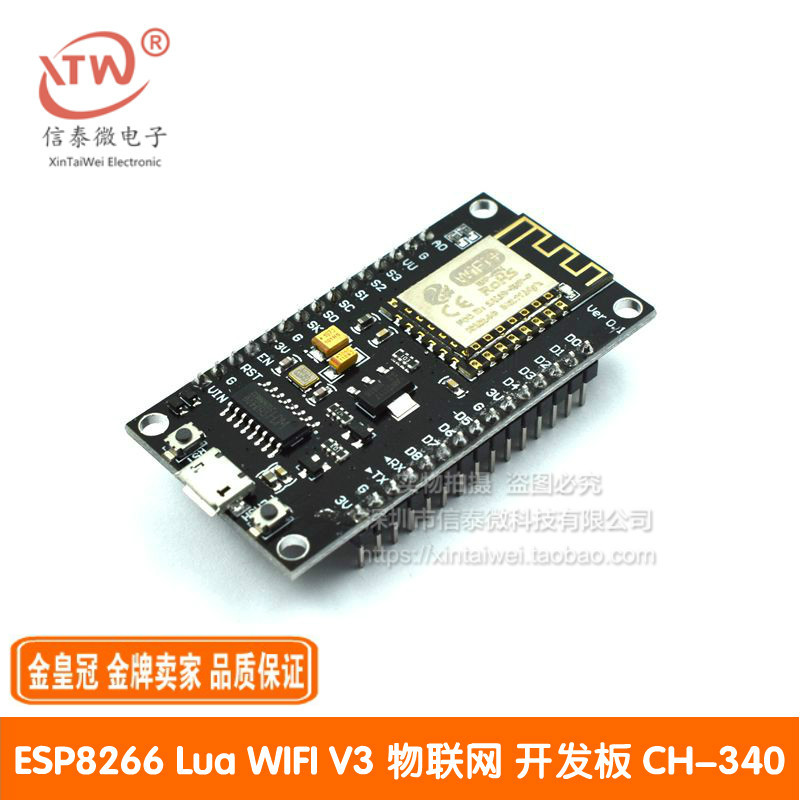

我用到的开发板。
