matlab学习笔记之五种常见的图形绘制功能 matlab学习笔记之五种常见的图形绘制功能

分类：

• 离散数据图形绘制
• 函数图形绘制
• 网格图形绘制
• 曲面图形绘制
• 特殊图形绘制

本文重点介绍matlab五种图形绘制方法的后三种。



一、网格图形绘制

以绘制函数z=f(x,y)三维网格图为例，下面为绘制步骤：

1. 确定自变量x和y的取值范围和取值间隔

　　　　x = x1:dx:x2; y = y1:dy:y2;

　　2.构成xoy平面上的自变量采样格点矩阵

　　　　1）  利用“格点”矩阵生成原理生成矩阵

　　　　　　X = ones(size(y))*x; Y = y*ones(size(x));

　　　　2）  利用meshgrid命令生成“格点”矩阵

　　　　　　[X,Y] = meshgrid(x,y);

　　3.计算在自变量采样“格点”上的函数值

　　　　1）  mesh(X,Y,X)

　　　　2）  mesh(Z)

　　　　3）  mesh(X,Y,Z,C)

　　　　4）  mesh(X,Y,Z,’PropertyName’,PropertyValue,...)

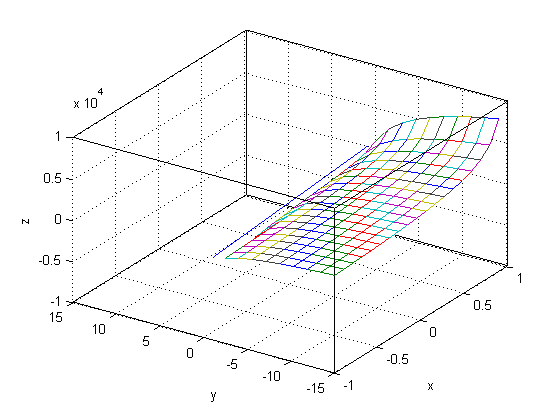

实例：绘制的图像，并作定义域的裁剪。

clear,clf,
