写文章的起因：

昨天临近下班，客户打电话咨询组态王能都通过RS485接口，直接采用modbusRTU协议与现场仪表通讯，我的回答是必须可以的，面对强大的组态王和齐全的驱动，可以说组态王真的是无所不能。但是客户不会，为此，我想写下这边关于《如何实现组态王用串口通过modbusRTU方式与PLC或者第三方设备通讯》文章供读者参考。

一、模拟串口

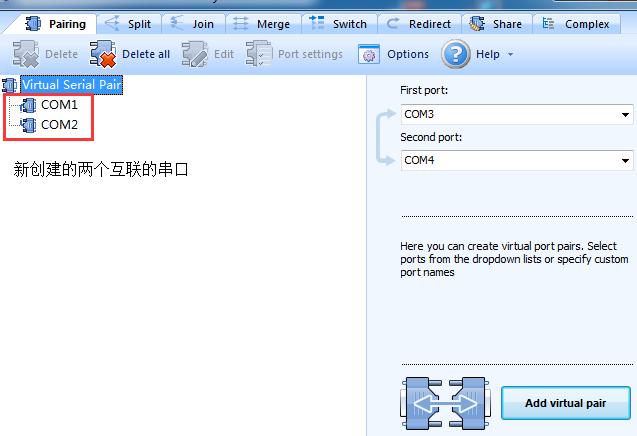

由于我的电脑是笔记本，自身不带串口，为此我通过用串口工具创建了两个互联的串口，分别为COM1,COM2.如图所示

图1 新创建的两个串口COM1和COM2

创建好的两个互联串口在计算机管理中可以看到，如图所示

图2 设备管理器中两个互联的串口

注意：实际应用中，电脑自身需要带有串口或者是目前市面上比较流行的一种方式，通过USB转串口(RS232或者RS485)

二、PLC或者现场仪表设备仿真器

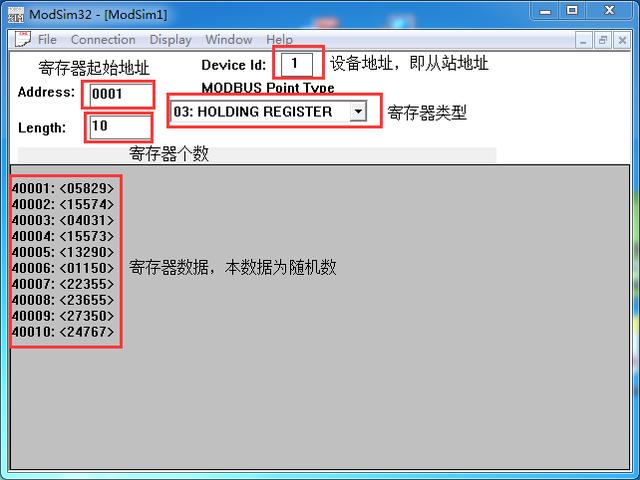

由于没有实际的PLC和现场仪表设备，这里使用Modsim来模拟PLC和现场仪表设备或者第三方系统，使用端口为PORT1(COM1)，从站地址：01，数据存储器地址：40001~40010，如图所示

图3 Modsim配置

三、组态王配置

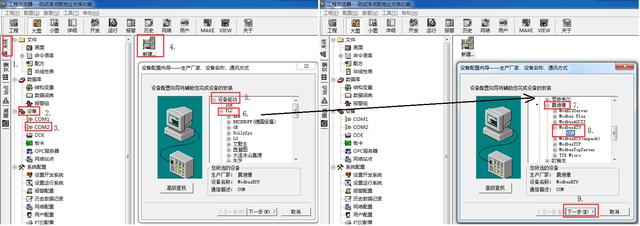

1、在组态王工程浏览串口左侧：系统---设备----COM2---新建----设备驱动----莫迪康----ModbusRTU--- COM----下一步。如图所示

图4 通讯端口配置1

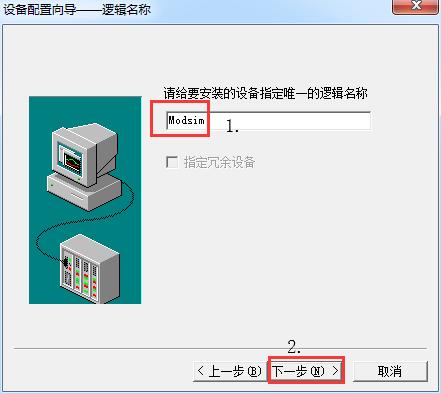

2、上图单击下一步后，进入填写逻辑名称窗口，填写完逻辑名称后，单击下一步，这里逻辑名称为Modsim。如图所示

图5 通讯端口配置2

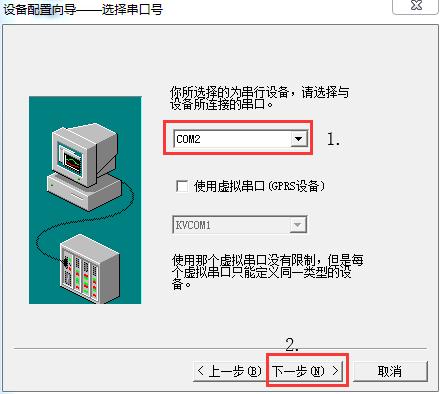

3、上图单击下一步后，进入串口选择窗口，这里串口选择应该选择组态王与PLC或者现场仪表设备通讯的串口名称，本实例为COM2，如图所示

图6 通讯端口配置3

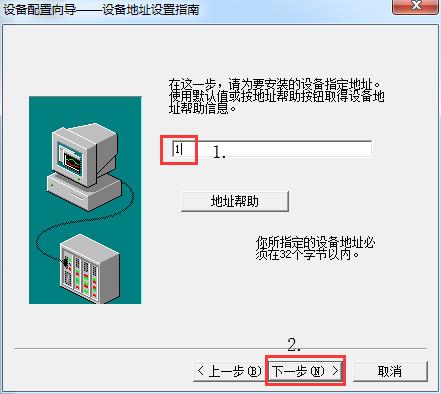

4、单击上图中下一步后，进入填写设备地址窗口，设备地址即就是从站地址，本实例为1或者01，如图所示

图7 通讯端口配置4

填写完设备地址后，单击下一步，全部默认，直至完成。这样与从站设备通讯的组态王通讯端口配置完成。如图所示

图8 端口配置后的效果图

5、创建变量

在组态王工程浏览器中，单击左侧变量选项，在右侧出现变量名等变量信息，并双击新建，即可创建变量，如图所示

图9 创建变量1

(1.)变量建立选项；(2.)双击；(3.)填写变量名称，如V40002；(4.)选择要创建变量的数据类型；(5.)填好创建变量需要做的量程转换上下限；(6.)选择源数据连接的设备，比如本实例前面创建的Modsim；(7.)填写数据源的Modbus地址，如40002；(8.)选择源数据的数据类型，如本实例的整型(short)；(9.)创建的变量是否支持读写功能；(10.)确定。

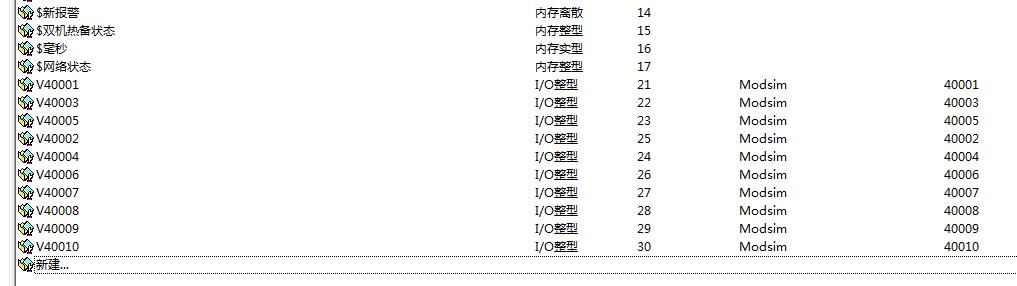

本例中，共读取10寄存器的数据，因此创建了10个IO整型的变量V40001~V40010。如图所示

图10 创建好的10个变量

6、创建动态链接画面

在组态王画面创建选项下，双击新建，填写好相关信息，确定，一个画面就创建完成，如图所示

图11 创建新画面

7、画面上添加动态链接

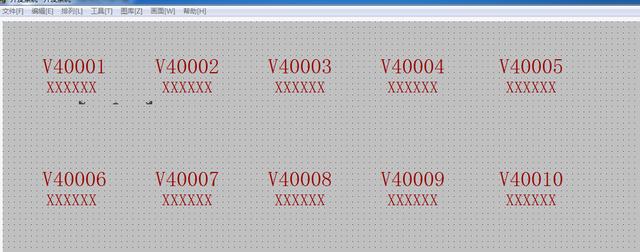

在画面上添加动态数据显示，如图所示。

图12 画面的动态链接

8、运行画面效果

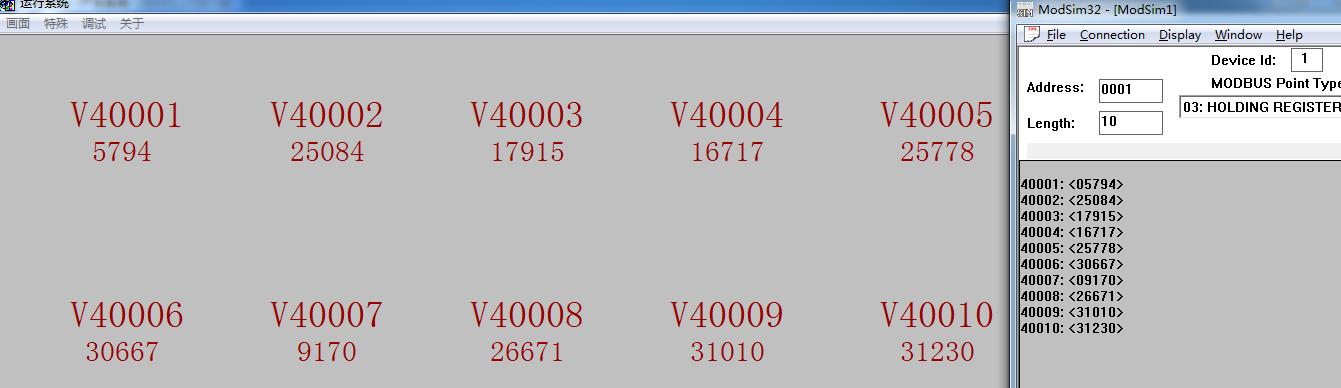

运行组态王的动态显示画面，并对比数据，如图所示

图13 动态显示画面与Modsim对比图

综上所述：一个用modsim仿真PLC、现场仪表设备或者第三方系统，通过ModbusRTU协议与组态王实现数据交换的实例就完成了。

分享是一种精神，与其他无关，我更不喜欢那些冠冕堂皇的理由。欢迎读者前来阅读，并提供宝贵的意见！！
