串口属性设置_干货分享｜组态王与西门子S7-300 PLC MPI USB通讯设置方法

一、新建工程

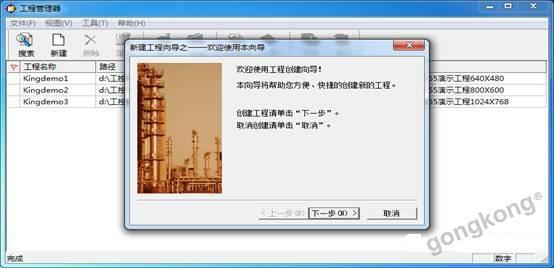

１、在桌面上找到组态王图标并双击打开点击新建创建新的工程，点击下一步。

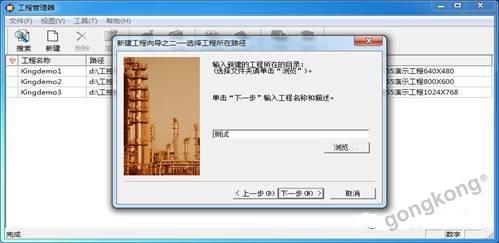

2、选择工程所在的目录并命名如：“测试”点击下一步。

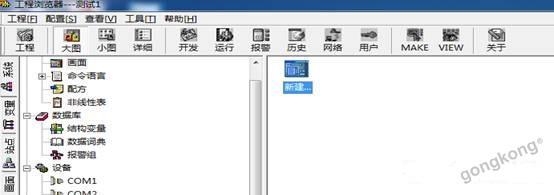

3、输入工程名如：“测试１”点击完成创建工程成功。

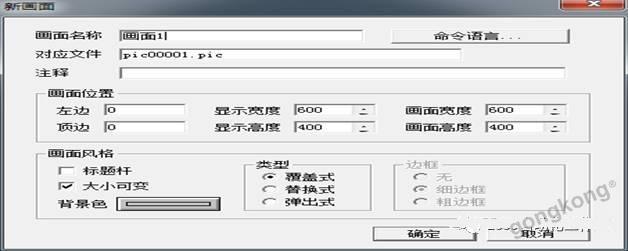

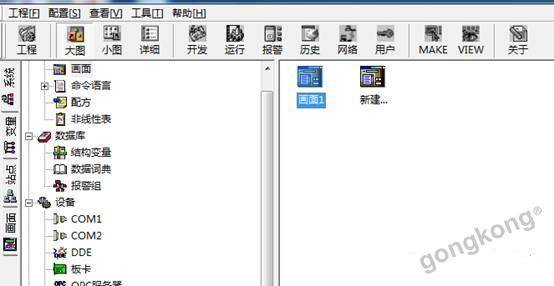

二、双击新建　建立新的工程画面命名为“画面１”　点击确认完成画面创建。

三、新建设备。

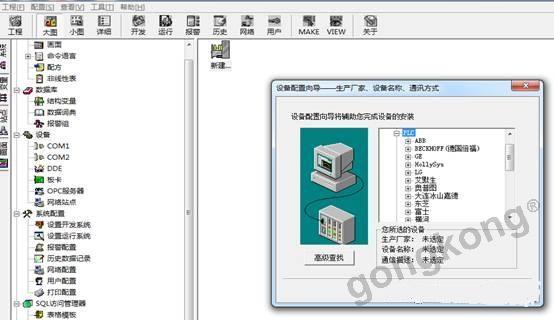

1、双击新建创建新设备。

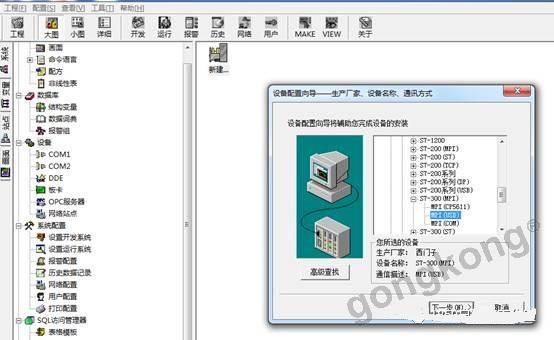

2、选择ＰＬＣ找到Ｓ7－３００(ＭＰＩ)选中ＭＰＩ(ＵＳＢ)点击下一步。如果是串口的通信线就选择MPI(COM)选项。

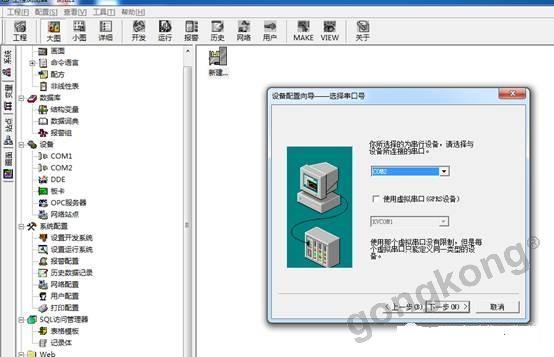

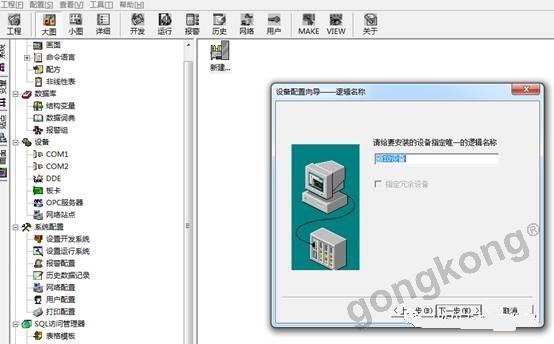

3、逻辑名称命名为新ＩＯ设备，串口默认为ＣＯＭ2，这里选择哪个COM口都是可以的，因为用的是USB的下载线，如果是使用串口的通信线我们需要选择实际通信的COM口。点击下一步。

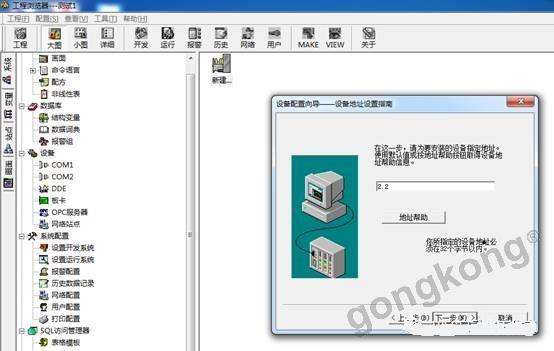

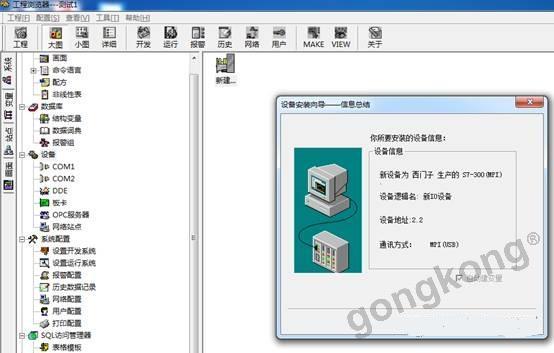

4、设置设备地址：2.2 是指PLC在MPI总线上的地址为2，　PLC 的CPU占用的槽号为2所以此处填写2.2，不同型号的PLC地址的设置不同，具体参考地址帮助。点击下一步直至完成设备创建。

四组态测试画面

1、双击打开刚才建立好的“画面１”，并打开图库管理器选择按钮新型关联变量。

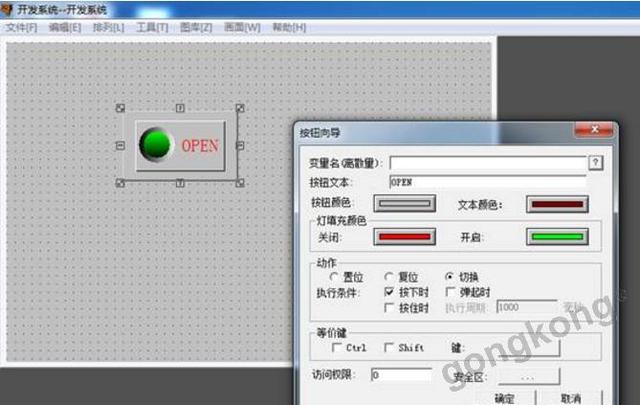

2、选择要使用的按钮放到合适的位置，双击打开按钮，出现按钮向导　动作我们选择的是“按下时”“切换”并单击变量名右侧问号进行新建变量。

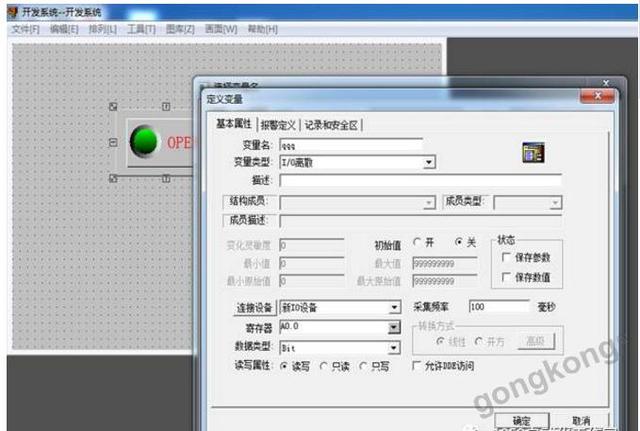

3、新建变量：单击新建变量输入变量名“ｑｑｑ”；变量类型选择ＩＯ离散；连接新设备选择已创建的“新ＩＯ设备”；寄存器选择“Ａ0.0”；数据类型选择Ｂｉｔ；读写属性选择读写。

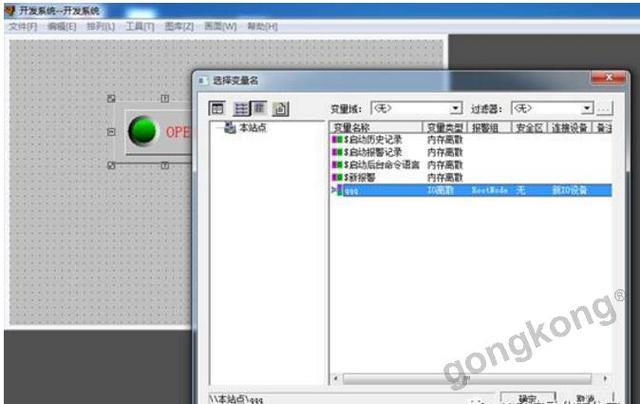

4、选中建立好的变量“ｑｑｑ”点击确定。按钮向导中变量名(离散量)已关联成功　点击确定。组态完成可以进行测试。

安装过程中遇到的问题：

1、 在xp系统下，用串口和USB口通信线组态王可以与PLC进行连接，但是使用USB通信线时可能出现通信成功的情况，这时候可以将step7中的PC/PG选择为PC Adapter.Auto。

2、 在win7系统中不管使用串口还是USB口都可能出现与PLC不能通信的问题，这时候需要把组态王安装目录下DRIVER文件夹中的s7onlinx.dll文件删除即可。
