串口服务器通过modbus TCP连接组态王实例

TAS-LAN-460产品支持  Modbus RTU转 TCP，从而使得串口 Modbus设备可以通过 TAS-LAN-460直接与组态王上位机连接。

该示例用到了温湿度传感器 XY-MD02，该传感器拥有一个 485接口，并可使用 Modbus协议通讯。

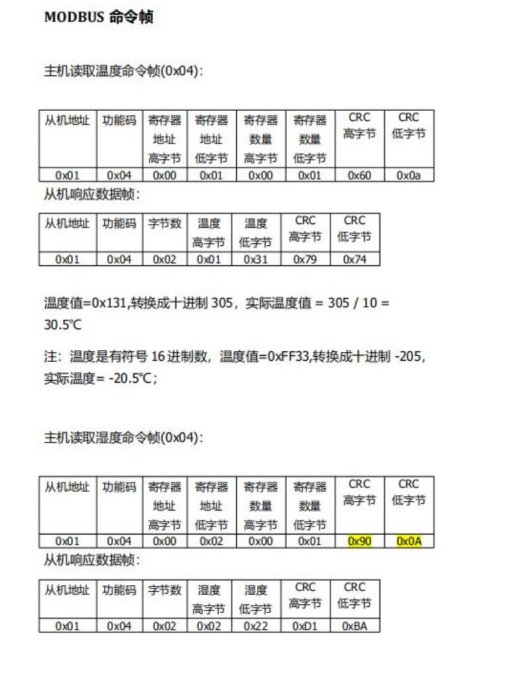

其温度读取指令如下图所示：

TAS-LAN-460设置

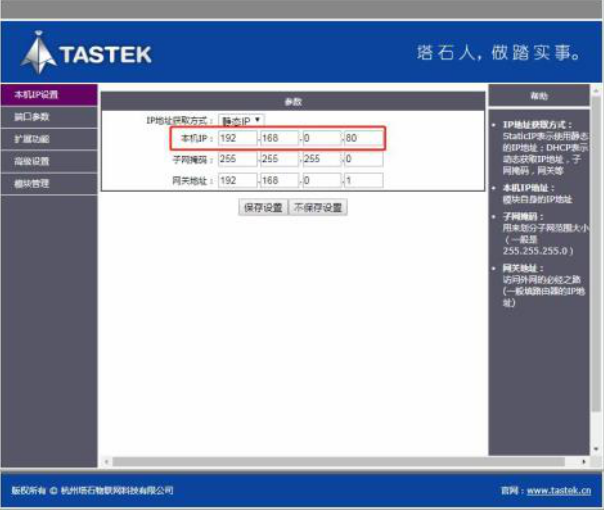

1、选择“本机 IP设置”，设置并确认本地 IP，(该 IP关系到组态王的设置)

2、选择“端口参数”，设置对应的串口参数，确保能和串口 Modbus设备通讯，设置本地端口，(本地端口在之后组态王设置中也会用到)

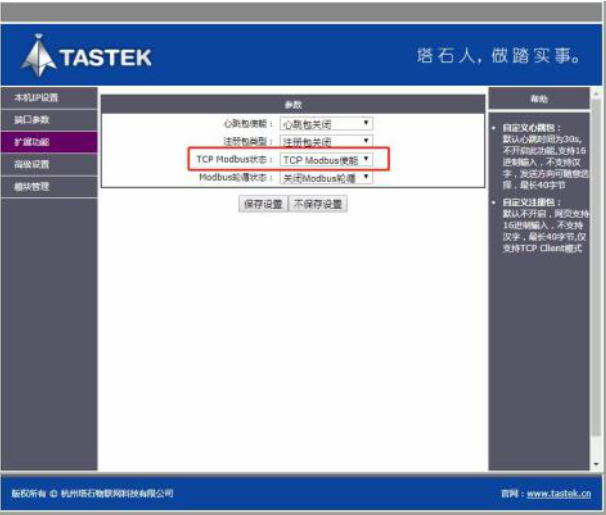

3、选择“扩展功能”，将 TCP Modbus状态选择为使能

4、所有参数设置完后，重启模块

三、组态王设置

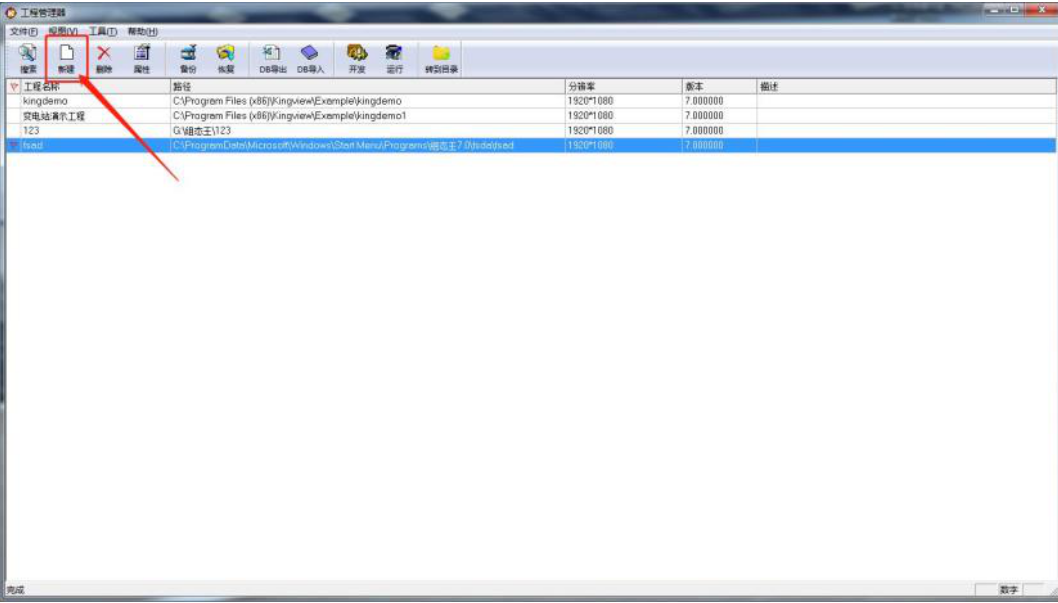

1、打开组态王 7.0软件，新建一个工程

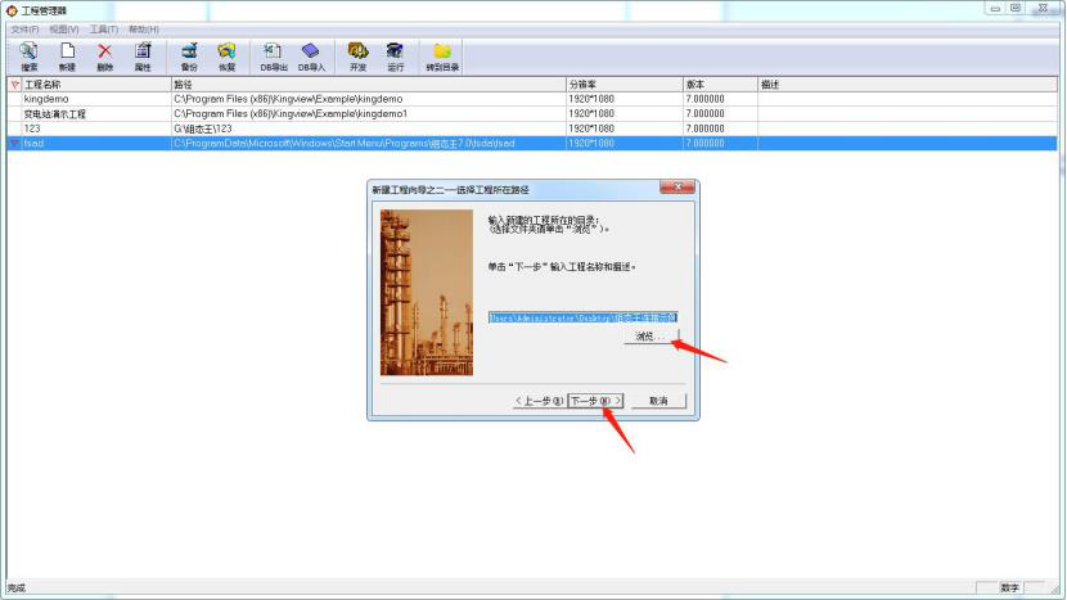

2、选择工程目录

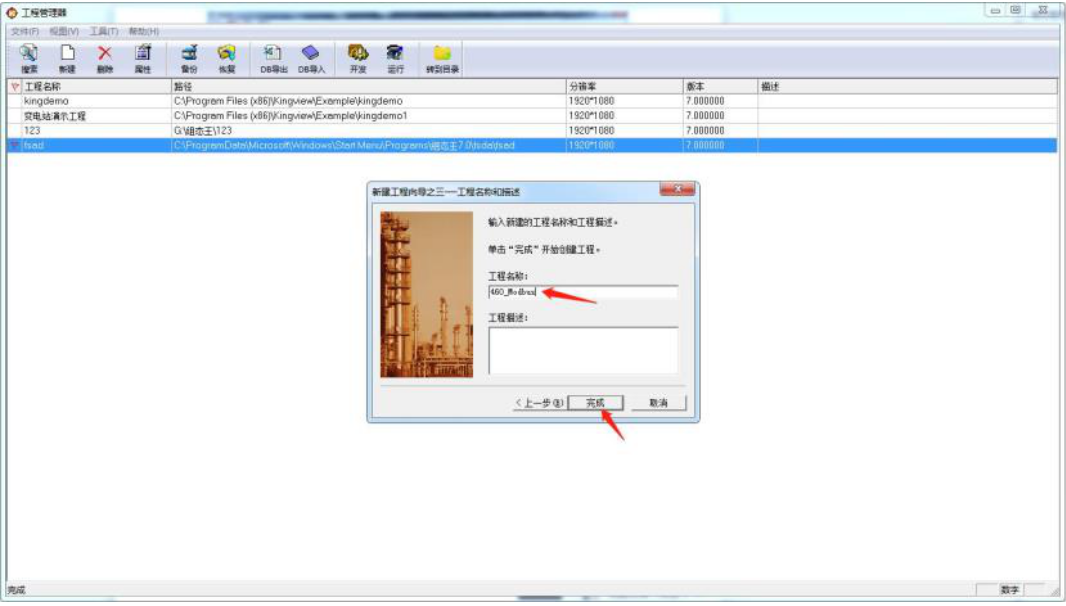

3、填入工程名

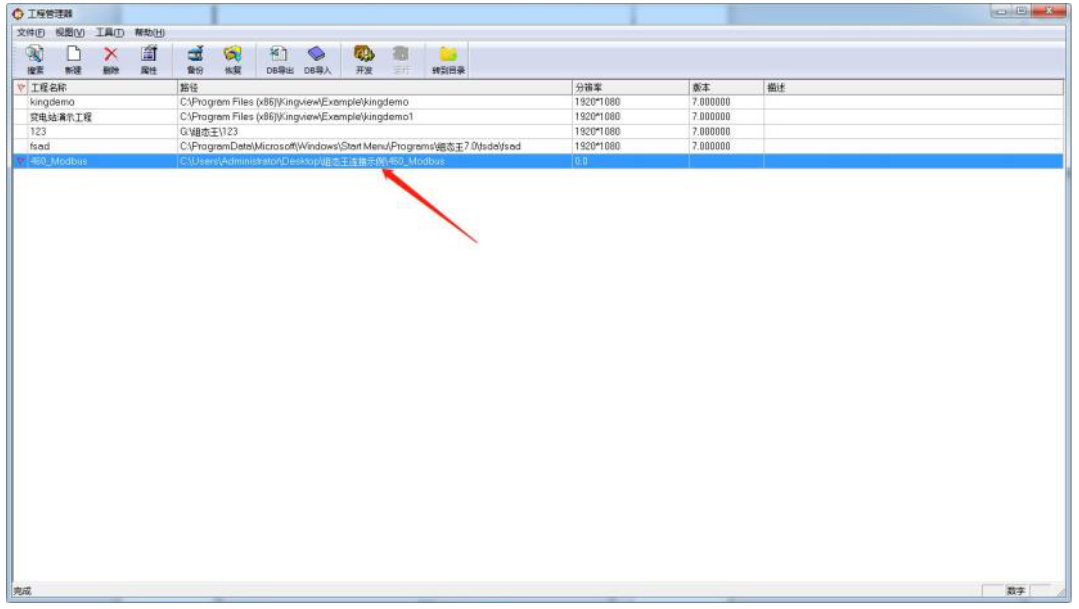

4、创建完成后，双击打开工程

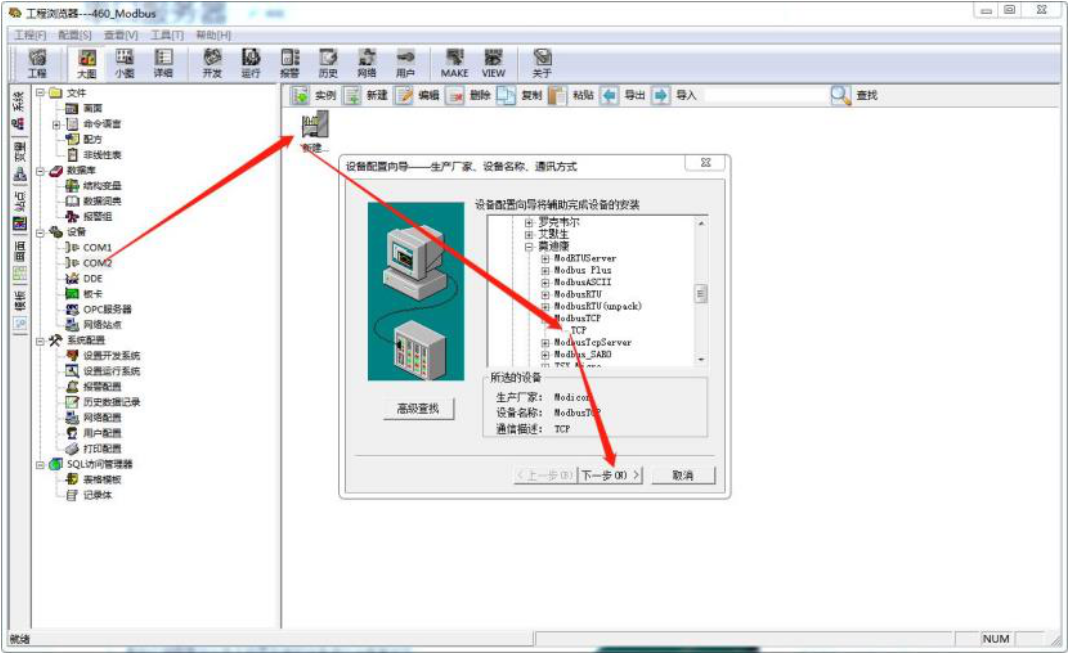

5、选测串口 2新建一个串口，在 PLC大类下选择莫迪康的   ModbusTCP

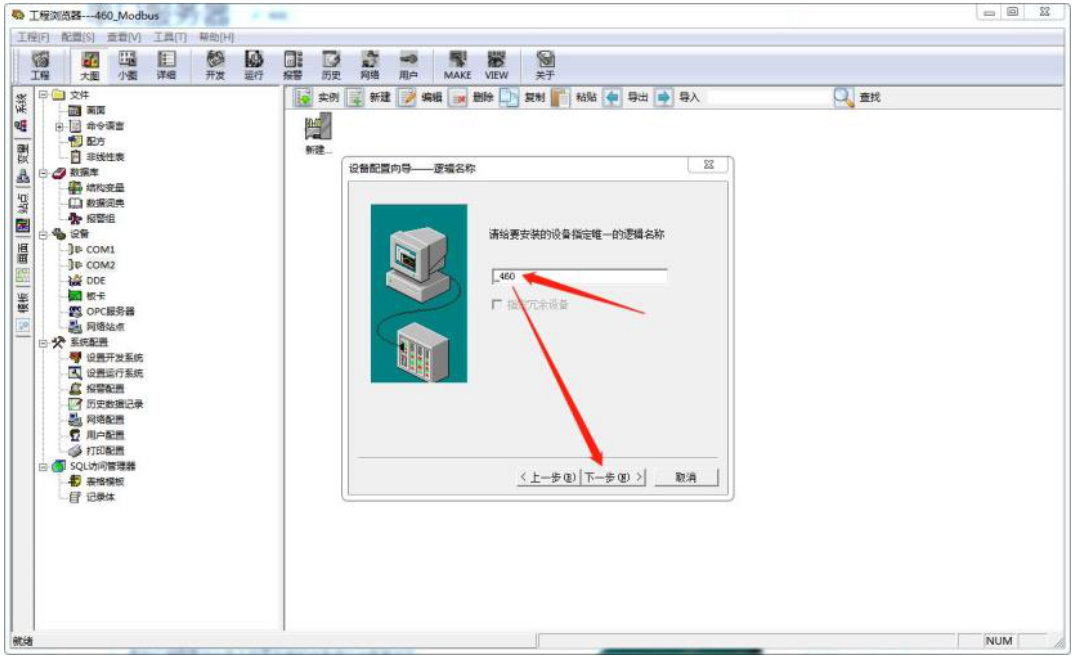

6、为该串口设备命名

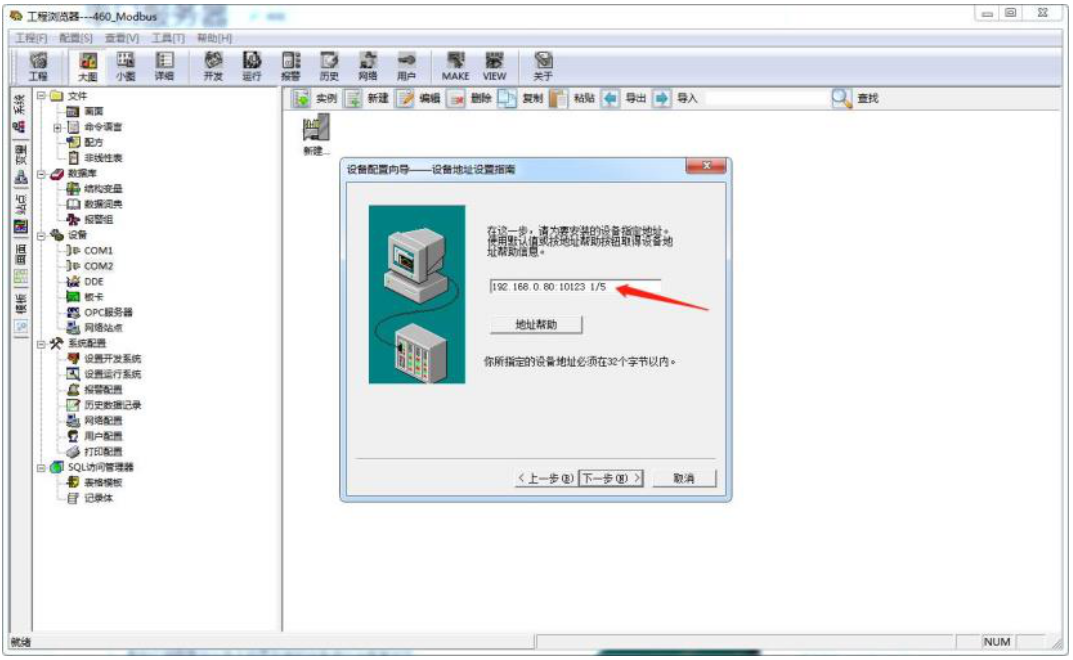

7、设置网络参数，192.168.0.80:10123分别是  TAS-LAN-460的本地 IP和本地端口，且 TAS-LAN-460需要设置为  TCP Server工作模式，其中 1/5分别代表设备地址为1和网络超时时间为  5秒。

之后直接“下一步”直到完成。

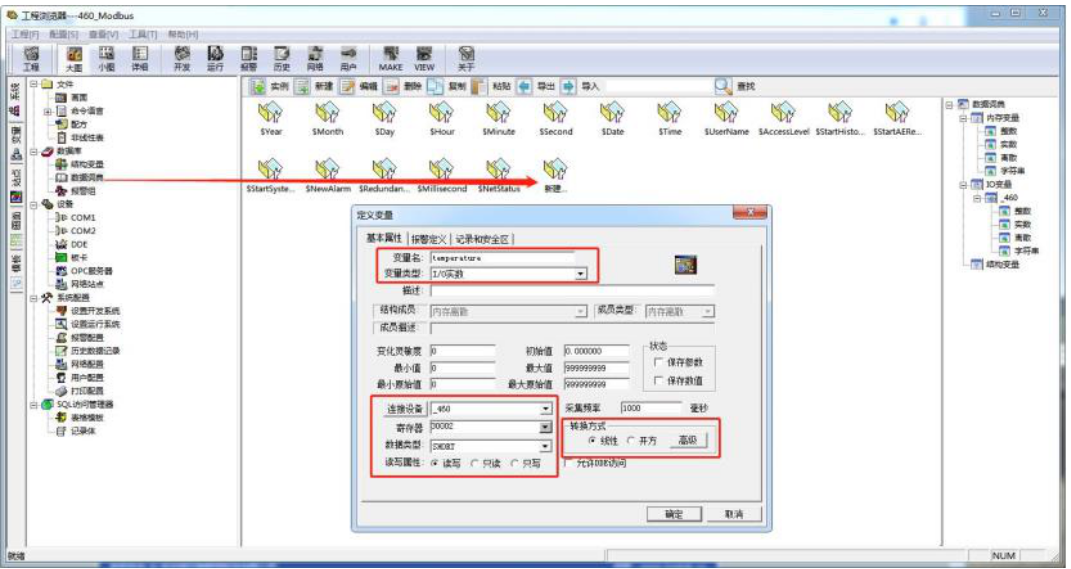

8、设置完“设备参数”后，选择“数据词典”->“新建...”，设置变量名，变量类型为 I/O实数，连接设备为之前创建的“_460”，根据温湿度传感器手册知，其获取数据的功能码为 04，地址分别为温度-0001、湿度-0002，其分别对应的寄存器地址为 30002和  30003，选择数据类型为 SHORT。

最后根据手册只，得到的温度值需要除以 10，那么就需要设置一下线性表。

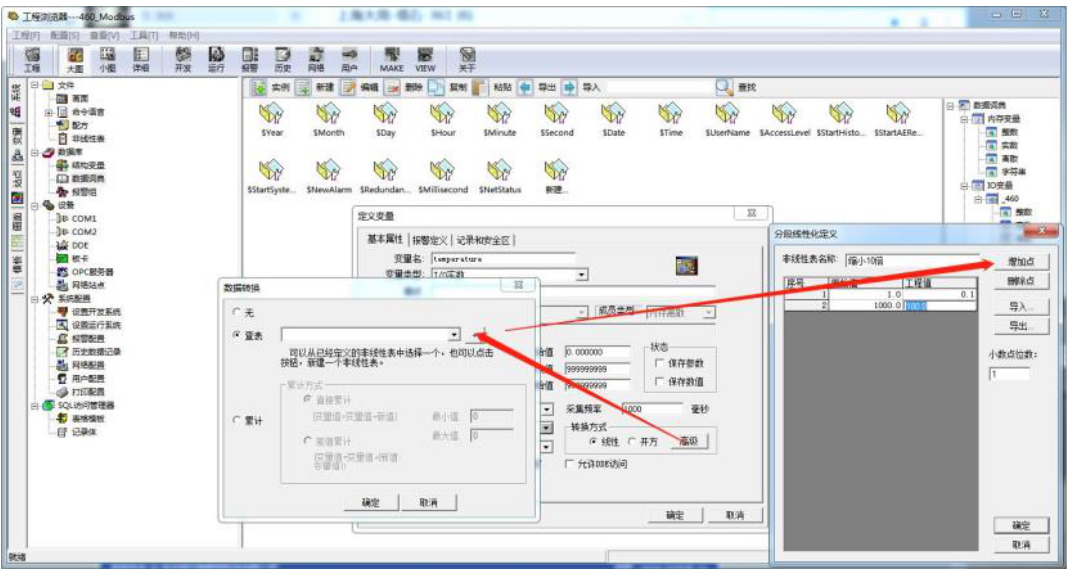

9、新增一个线性转换表，将使数据达到缩小 10倍的效果，创建完后按相同方法创建一个湿度的数据词典

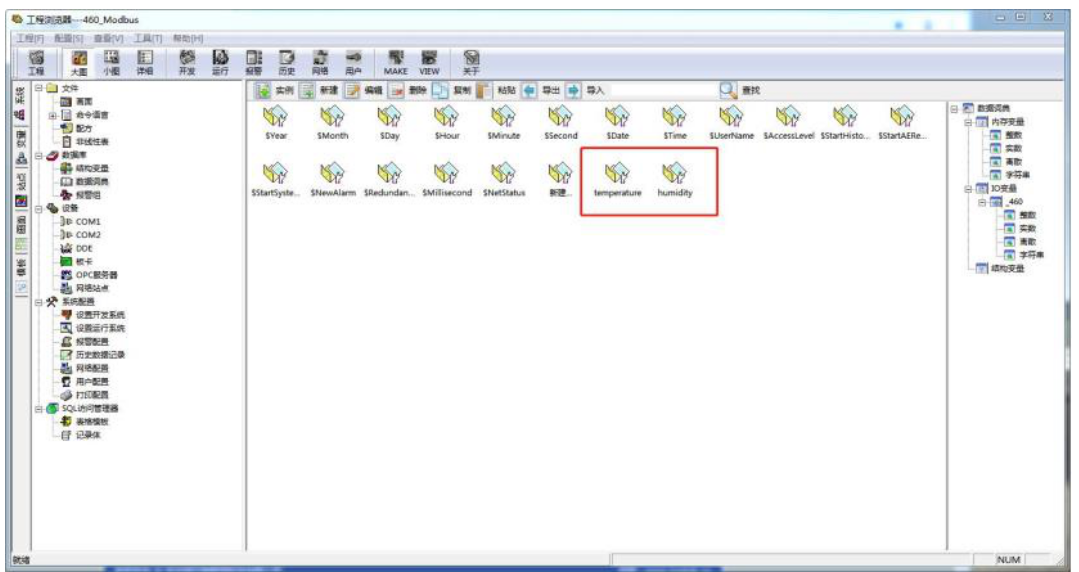

10、最终得到两个数据点，分别对应温度和湿度

11、选择“画面”->“新建...”，创建一个新画面。

12、使用文本工具，创建 4个文本

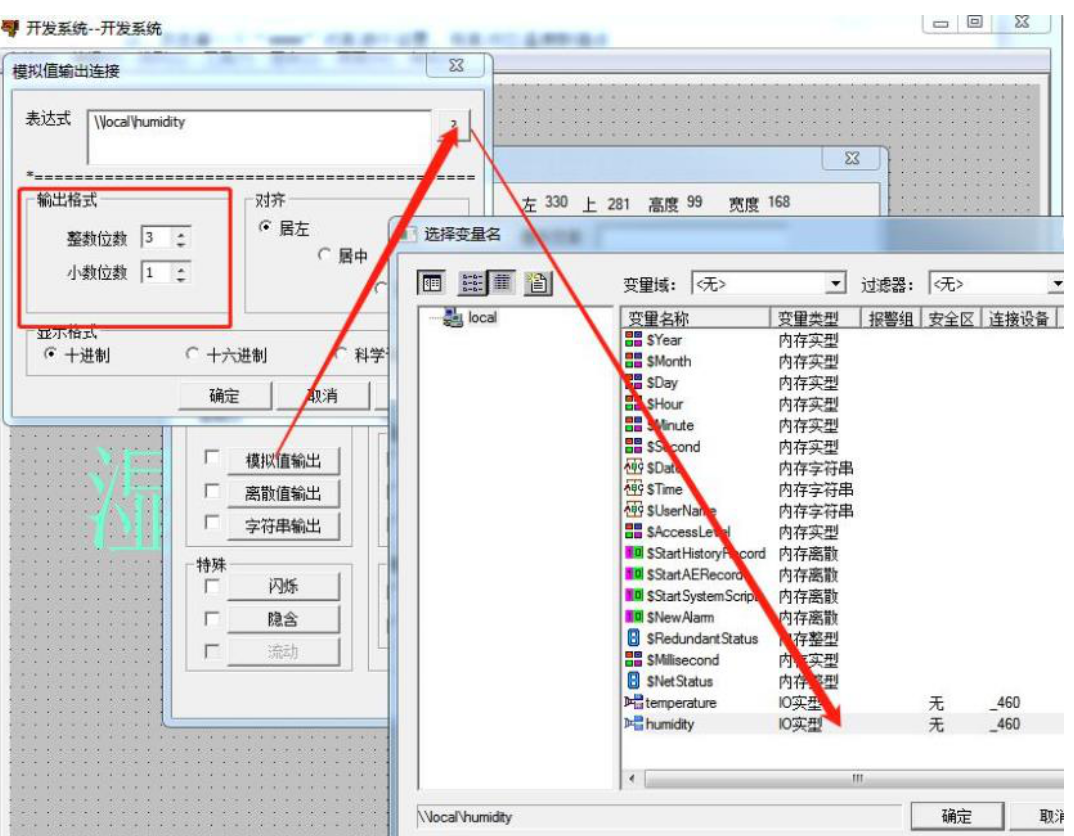

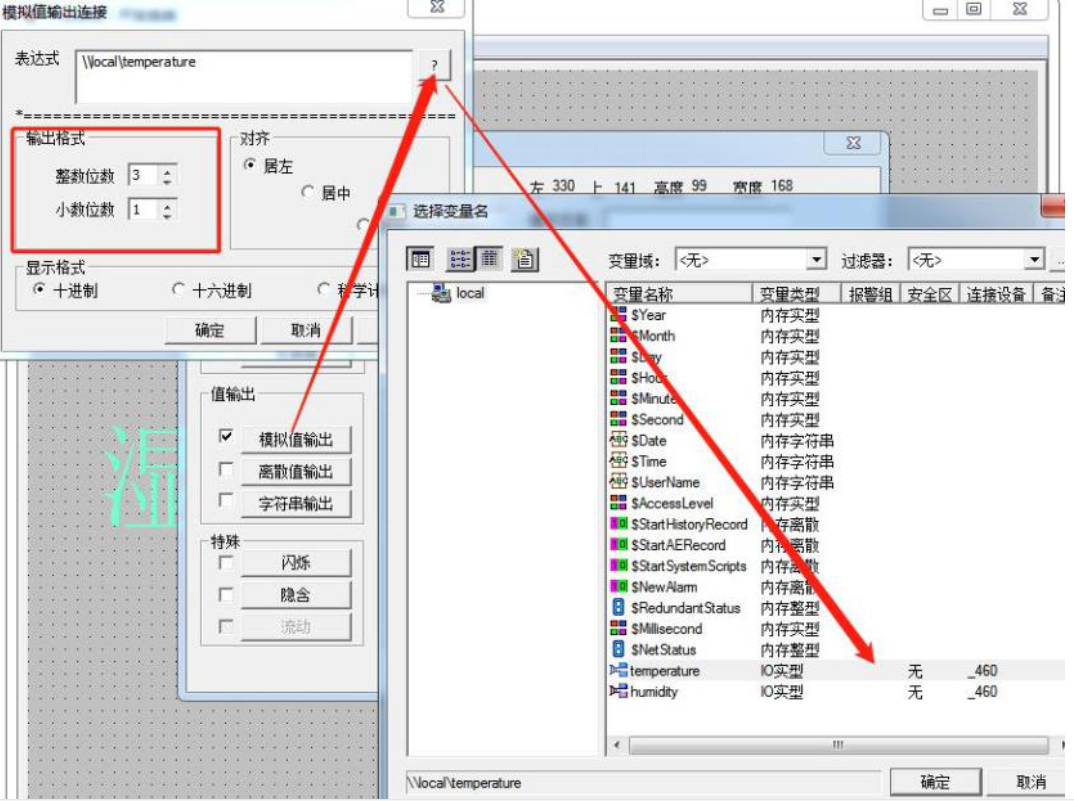

13、双击第一个“####”对其进行设置，将其对应温度数据点

14、对另一个“####”进行相同步骤设置，将其对应湿度数据点

15、设置完以上步骤后，选择“文件”->“全部存”->“切换到 VIEW”；

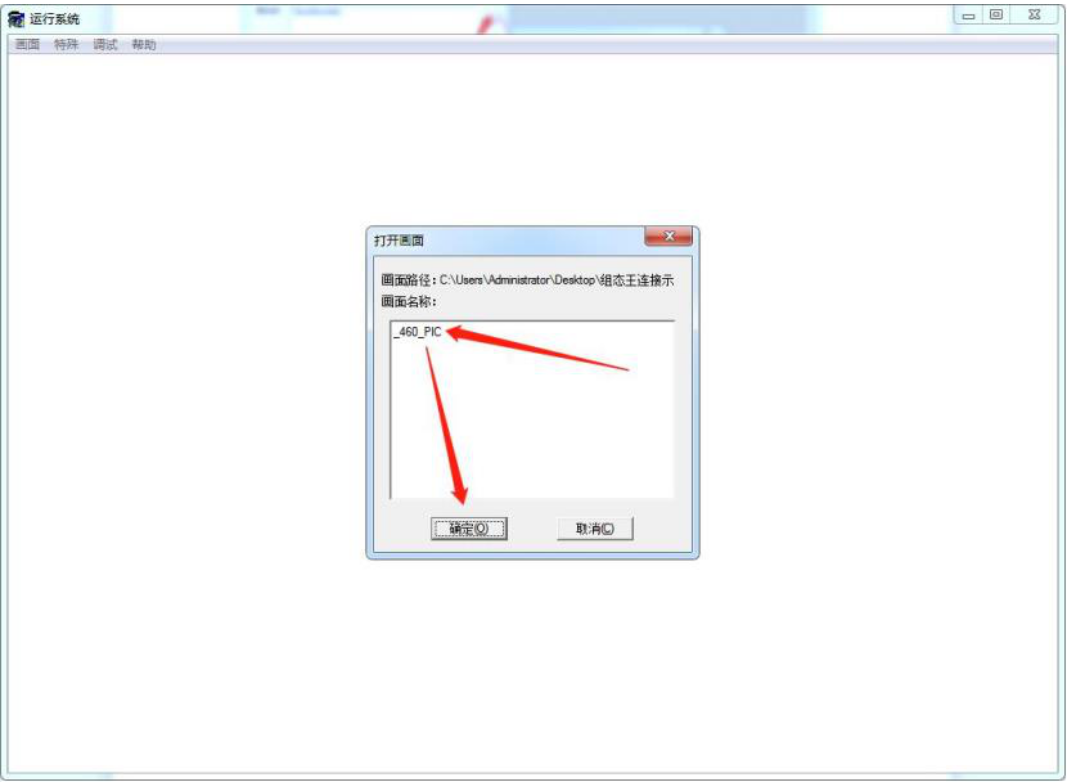

弹出“VIEW”窗口后，点击左上角“画面”->“打开”

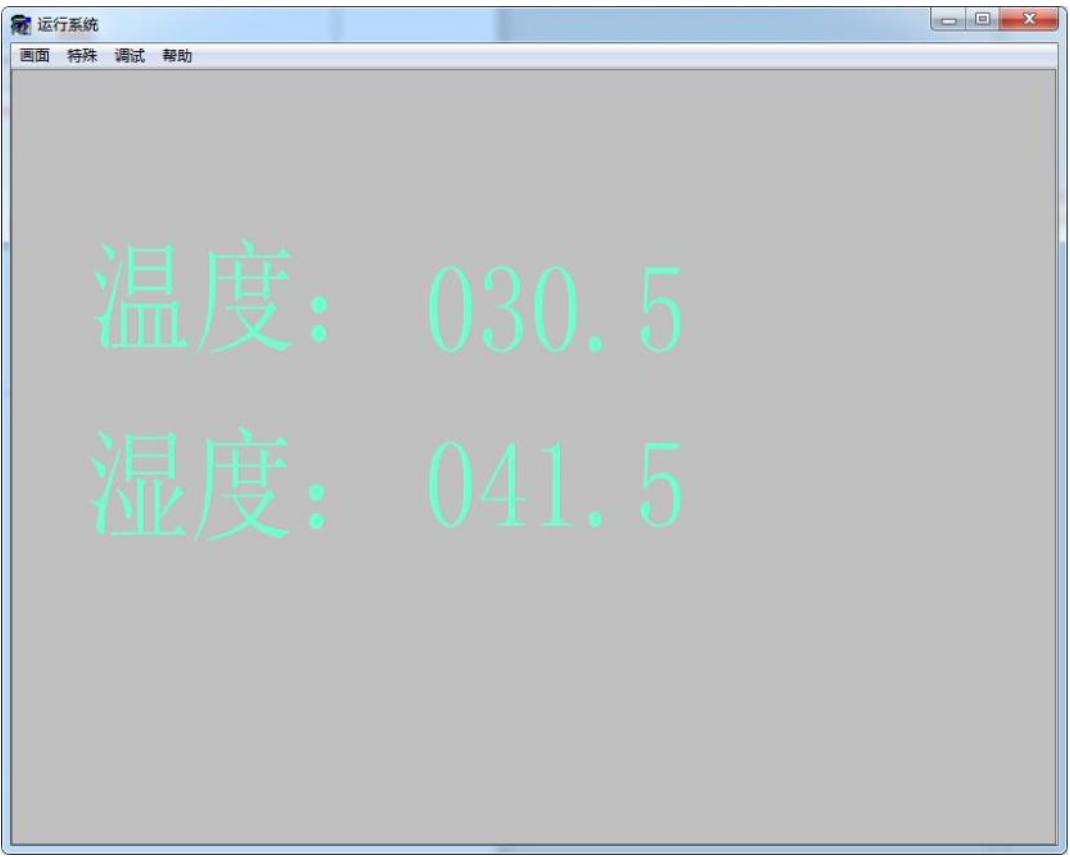

16、最终得到如下结果，可以在画面上实时更新温湿度传感器中的温湿度值。
