建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础，也称单独基础。独立基础分三种：阶形基础、坡形基础、杯形基础。下面来看怎么在cad中绘制独立基础平面图。

cad中绘制独立基础平面图教程

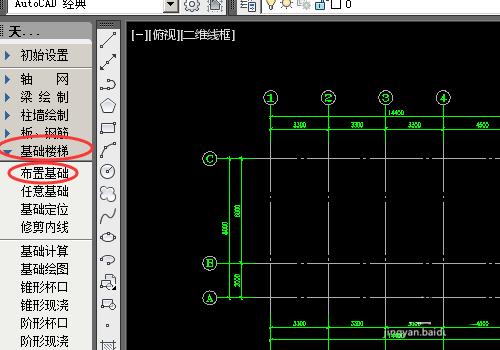

1、首先打开一个绘制好轴网的图纸，然后点左侧工具栏中的基础楼梯，让农户点击布置基础。

2、在弹出的窗口中首先设置基础的标注位置，标注方式和编号的标注方式以及基础的编号。

3、然后我们设置基础的边长，如果需要还需要设置偏心距等，完成后点击确定完成设置，进入绘制。

4、在绘图空间中点击轴网需要绘制基础的部位点击左键绘制基础。

5、点击后绘制完成，如果是相同的基础油多个，我们可以继续点击来绘制；如果不同我们重复第二步，设置后继续绘制。

6、这是绘制好的独立基础平面图。

教程结束，以上就是关于独立基础平面图怎么画?cad中绘制独立基础平面图教程的全部，希望大家喜欢！！更多精彩，尽在靠谱客网站！
