概述

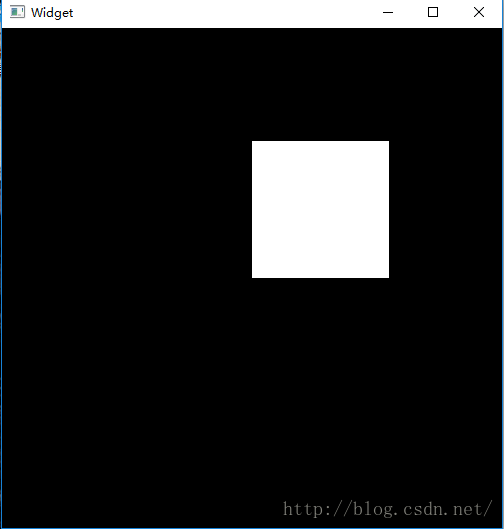

这里，我们用一个简单的opengl程序来了解一下QGLWidget类的结构。程序绘制了一个白色的正方形：

1. QGLWidget类的定义

[cpp]
   view plain
    copy

 class Widget : public QGLWidget
 {
     Q_OBJECT

 public:
     explicit Widget(QWidget *parent = 0);
     ~Widget();

 protected:
     //重写的三个虚函数
     void initializeGL();
     void resizeGL(int w, int h);
     void paintGL();

 private:
     Ui::Widget *ui;
 };

首先将类Widget的父类修改为QGLWidget。同时重写继承自QGLWidget的三个虚函数。

关于这三个虚函数，调用顺序及功能如下：

1. initializeGL() ，在程序开始执行的时候最先被调用一次（当然构造函数是最先执行的，其次是initializeGL() ）。用来完成相关的初始化工作，比如建立opengl绘图的上下文环境。

2. resizeGL()，在initializeGL()完成之后被调用一次（实际为多次，原因不明？？），以及在窗口位置以及大小改变时被调用。用于完成建立opengl视图窗口等一系列工作。

3. paintGL()，绘制opengl图像。当窗口需要被刷新时会被调用（即用户使用updateGL()函数的时候，屏幕会被重绘），以及在resizeGL()完成之后，也会引起重绘。

程序开始>>构造函数>>initializeGL()>>resizeGL()>>paintGL()

>>若用户调用updateGL()函数>>引起paintGL()函数的调用。

>>若窗口位置或者尺寸改变>>调用resizeGL()>>调用paintGL()

2. 构造函数

[cpp]
   view plain
    copy

 Widget::Widget(QWidget *parent) :
     QGLWidget(parent),   //调用父类QGLWidget()
     ui(new Ui::Widget)
 {
     ui->setupUi(this);
 }

3. initiallizeGL()函数

[cpp]
   view plain
    copy

 void Widget::initializeGL()
 {
     //设置widget的坐标和尺寸
     setGeometry(300, 150, 500, 500);
     //设置清除时颜色
     glClearColor(0.0, 0.0, 0.0, 0);
 }

4. resizeGL()函数

[cpp]
   view plain
    copy

 void Widget::resizeGL(int w, int h)
 {
     //视口变换
     glViewport(0,0,(GLsizei)w,(GLsizei)h);
     //投影变换
     glMatrixMode(GL_PROJECTION);
     glLoadIdentity();
     gluPerspective(40.0,(GLdouble)w/(GLdouble)h,0.1,10000.0);
     //视图变换
     glMatrixMode(GL_MODELVIEW);
     glLoadIdentity();
     gluLookAt(0.0,0.0,10.0,0.0,0.0,0.0,0.0,1.0,0.0);
 }

5. paintGL()函数

[cpp]
   view plain
    copy

 void Widget::paintGL()
 {
     //清屏
     glClear(GL_COLOR_BUFFER_BIT);
     //绘制矩形
     glColor3f(1.0,1.0,1.0);
     glRectd(2.0,2.0,0.0,0.0);
 }
