二维几何变换（平移、旋转、缩放）

本章涉及数学变换比较多，代码是次要的，数学理论可自己推导一下。

【二维平移】

通过将二维量加到一个点的坐标上来生成一个新的坐标位置，可以实现一次平移。将平移距离加到原始坐标上获得一个新的坐标,实现一个二维位置的平移。

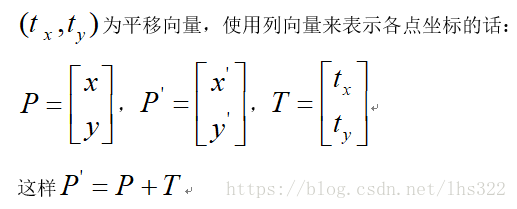

为平移向量，使用列向量来表示各点坐标的话：

实例：

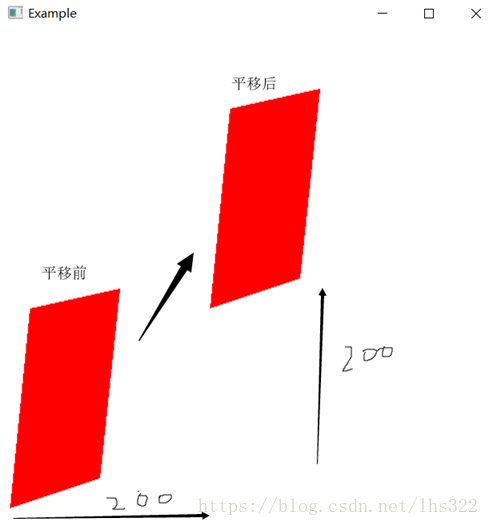

对一个四边形进行平移，平移量自己输入，结果图平移量为(200，200)，代码：

复制代码

#include<GL/glut.h>
#include<math.h>
#include<Windows.h>
#include<iostream>
#include<stdlib.h>
using namespace std;
GLsizei winWidth = 500, winHeight = 500;
GLuint regHex;//显示表标识
class wcPt2D
{
public:
	GLfloat x, y;
	wcPt2D(GLfloat x=0,GLfloat y=0)
	{
		this->x = x;
		this->y = y;
	}
};
wcPt2D verts[4] = { wcPt2D(10.0, 20.0), wcPt2D(100.0, 50.0), wcPt2D(120, 240.0), wcPt2D (30.0,220.0)};
GLfloat tx; GLfloat ty;
void Move(wcPt2D *verts,GLfloat tx,GLfloat ty)
{
	//平移函数，作为例子平移四边形
	GLint nverts = 4;
	GLint k;
	wcPt2D newVerts[4];//使用一个新的顶点对象集，方便观察平移效果
	for (k = 0; k < nverts;++k)
	{
		newVerts[k].x = verts[k].x + tx;
		newVerts[k].y = verts[k].y + ty;
	}

	glBegin(GL_QUADS);
	for (k = 0; k < nverts; ++k)
	{
		glVertex2f(verts[k].x, verts[k].y);
	}
	for (k = 0; k < nverts; ++k)
	{
		glVertex2f(newVerts[k].x, newVerts[k].y);
	}
	glEnd();

glFlush();
}
void funcPlot()
{
	glClear(GL_COLOR_BUFFER_BIT);
	Move(verts,tx,ty);
}

static void init(void)
{
	//初始化函数，并加入表

glClearColor(1.0, 1.0, 1.0, 0.0);//设置为白色背景
	regHex = glGenLists(1);//获得一个标识
	glColor3f(1.0, 0.0,0.0);
	glPointSize(2);

}

void winReshapeFcn(int newWidth, int newHeight)
{
	//窗口重定形函数
	glMatrixMode(GL_PROJECTION);
	glLoadIdentity();//将当前的用户坐标系的原点移到了屏幕中心：类似于一个复位操作
	gluOrtho2D(0.0, (GLdouble)newWidth, 0.0, (GLdouble)newWidth);
	glClear(GL_COLOR_BUFFER_BIT);

} int main(int argc, char**argv)
{
	glutInit(&argc, argv);
	glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB);
	glutInitWindowPosition(100, 100);
	glutInitWindowSize(winWidth, winHeight);
	glutCreateWindow("Example");
	cout << "输入x,y偏移量（范围为0-200,0-200)：" << endl;
	cin >> tx >> ty;
	init();
	glutDisplayFunc(funcPlot);
	glutReshapeFunc(winReshapeFcn);
	glutMainLoop();
	return 0;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
#include<GL/glut.h>
#include<math.h>
#include<Windows.h>
#include<iostream>
#include<stdlib.h>
using namespace std;
GLsizei winWidth = 500, winHeight = 500;
GLuint regHex;//显示表标识
class wcPt2D
{
public:
	GLfloat x, y;
	wcPt2D(GLfloat x=0,GLfloat y=0)
	{
		this->x = x;
		this->y = y;
	}
};
wcPt2D verts[4] = { wcPt2D(10.0, 20.0), wcPt2D(100.0, 50.0), wcPt2D(120, 240.0), wcPt2D (30.0,220.0)};
GLfloat tx; GLfloat ty;
void Move(wcPt2D *verts,GLfloat tx,GLfloat ty)
{
	//平移函数，作为例子平移四边形
	GLint nverts = 4;
	GLint k;
	wcPt2D newVerts[4];//使用一个新的顶点对象集，方便观察平移效果
	for (k = 0; k < nverts;++k)
	{
		newVerts[k].x = verts[k].x + tx;
		newVerts[k].y = verts[k].y + ty;
	}

	glBegin(GL_QUADS);
	for (k = 0; k < nverts; ++k)
	{
		glVertex2f(verts[k].x, verts[k].y);
	}
	for (k = 0; k < nverts; ++k)
	{
		glVertex2f(newVerts[k].x, newVerts[k].y);
	}
	glEnd();

	glFlush();
}
void funcPlot()
{
	glClear(GL_COLOR_BUFFER_BIT);
	Move(verts,tx,ty);
}

static void init(void)
{
	//初始化函数，并加入表

	glClearColor(1.0, 1.0, 1.0, 0.0);//设置为白色背景
	regHex = glGenLists(1);//获得一个标识
	glColor3f(1.0, 0.0,0.0);
	glPointSize(2);


}



void winReshapeFcn(int newWidth, int newHeight)
{
	//窗口重定形函数
	glMatrixMode(GL_PROJECTION);
	glLoadIdentity();//将当前的用户坐标系的原点移到了屏幕中心：类似于一个复位操作
	gluOrtho2D(0.0, (GLdouble)newWidth, 0.0, (GLdouble)newWidth);
	glClear(GL_COLOR_BUFFER_BIT);


} int main(int argc, char**argv)
{
	glutInit(&argc, argv);
	glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB);
	glutInitWindowPosition(100, 100);
	glutInitWindowSize(winWidth, winHeight);
	glutCreateWindow("Example");
	cout << "输入x,y偏移量（范围为0-200,0-200)：" << endl;
	cin >> tx >> ty;
	init();
	glutDisplayFunc(funcPlot);
	glutReshapeFunc(winReshapeFcn);
	glutMainLoop();
	return 0;
}

结果：

【二维旋转】

通过指定一个旋转轴和一个旋转角度，进行一次旋转，即是让对象的所有顶点按指定角度绕指定旋转轴旋转。

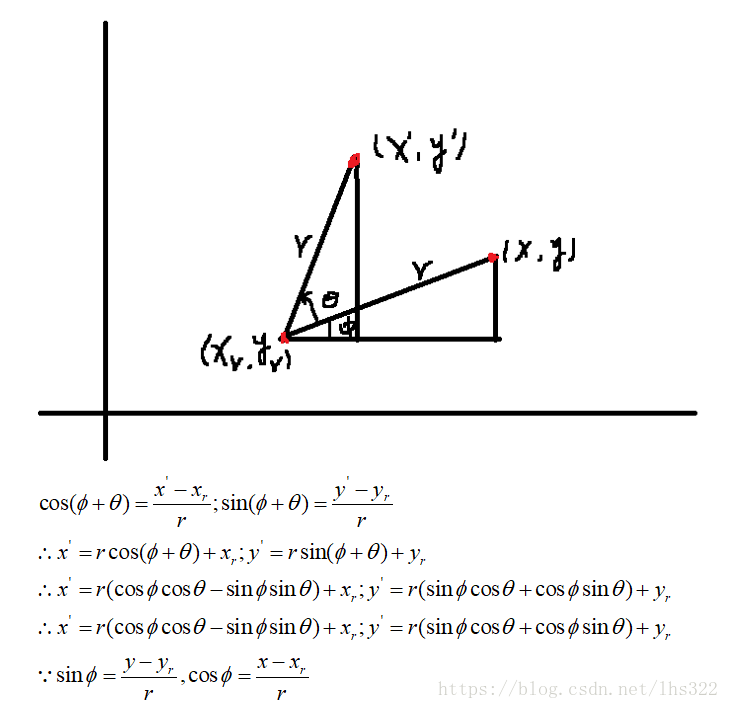

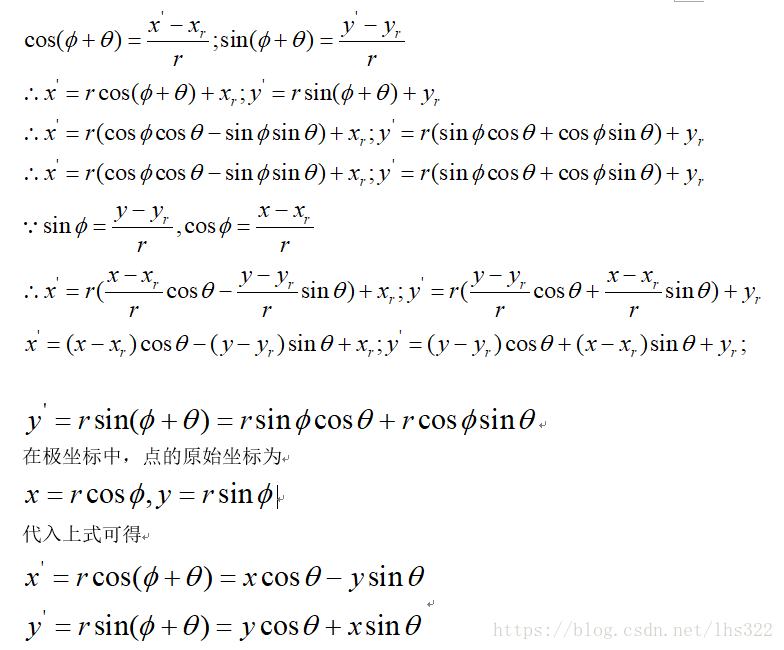

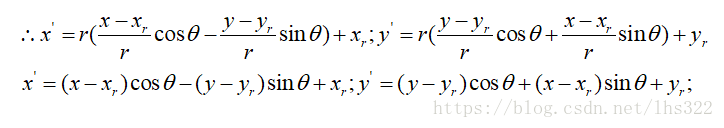

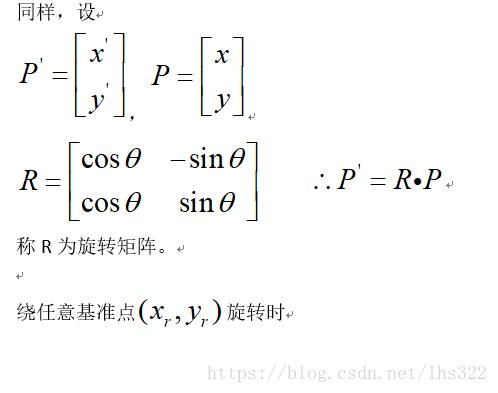

当绕原点旋转时，设是点的原始角度位置与水平线的夹角，是旋转角。旋转后的坐标表示为：

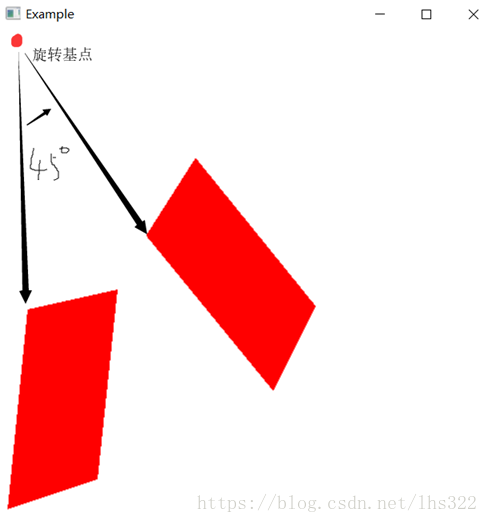

实例：将上个例子的四边形，输入旋转基点，绕指定角度。本次结果为基点(0,450)，旋转角度45°。代码与平移相似，只展示核心代码：
