导读：IoT-Fast是一款全流程低代码物联网平台，提供了丰富的设备采集控制协议（Modbus RTU 串口、Modbus TCP 网口、通用 OpcUa 通讯协议、西门子 S7 通讯协议、三菱 Fx-Serial 协议、三菱 MC 通讯协议、欧姆龙 HostLink 通讯协议、欧姆龙 FinS 通讯协议、霍尼韦尔 Logix 通讯协议、松下 Mewtocol 通讯协议、永宏Fatek协议、DLT645-1997 国家规约、DLT645-2007 国家规约、CJ/T188-2004 国家规约、104电力规约）通过拖拉拽的方式快速实现物联网传感器的数据采集和设备控制，同时支持自定义协议开发，函数计算能力，数据库使用能力等，满足各类复杂业务需求。同时，IoT-Fast还具备物联网云平台、视频监控、云组态（整合集成了工业/农业/制造业等多种行业的场景元素，可以自由快速搭建自己的物联场景。）等功能，同时还有移动app和小程序，可在任何地点自由查看平台数据和组态场景，帮助中小型集成商快速搭建物联网行业应用，降低集成商使用成本。

文章以labVIEW模拟数值为例，包括TCP的vi编程，采集，上云，组态，共分为五个部分：

• labVIEW介绍

简单介绍labVIEW，编写TCP连接的程序框图和前面板。

• IoT-Fast-采集控制系统

对底层设备进行数据读取、写入的配置界面，还可以进行数据处理。

• IoT-Fast-云平台

将采集控制系统收集的数据进行分类展示、告警阈值设置、历史数据查询等功能。

• IoT-Fast-云组态

进行2D组态，组态元素绑定云平台上展示的数据，来进行动作的执行或是数据展示。

• IoT-Fast-微信小程序/App

通过微信小程序或者手机app进行远程数据的查看，以及动作的执行。

一、labVIEW

labVIEW是一种程序开发环境，使用的是图形化编辑语言G编写程序，我们需要用labVIEW模拟数据，然后IoT-Fast通过TCP协议获取到数据进行处理展示。

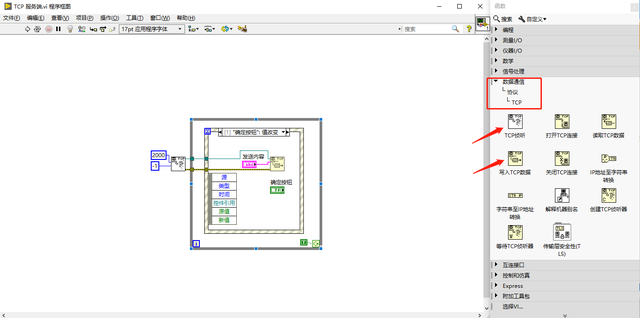

打开labVIEW，创建一个vi，编写一个TCP的程序框图如下，TCP的ip为本机ip，端口这里写的是2000。

前面板是一个字符串输入控件，配上确定按钮，编写完成后点击左上角的运行按钮，让程序运行起来。

二、IoT-Fast-采集控制系统

打开IoT-Fast的采集控制系统，选择左边的节点，按住鼠标左键拖入到中间的配置栏。

从左侧的控件栏拉出一个TCP in控件和一个调试控件。

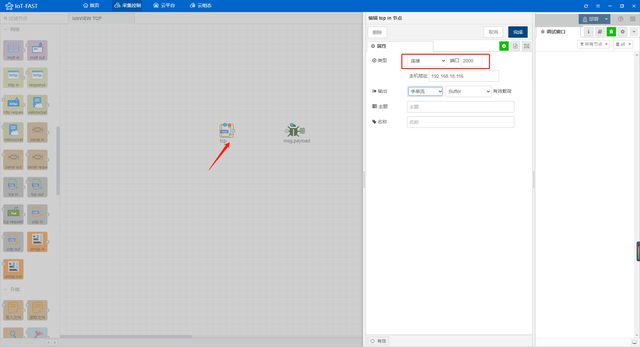

双击TCP in控件配置连接IP和端口。

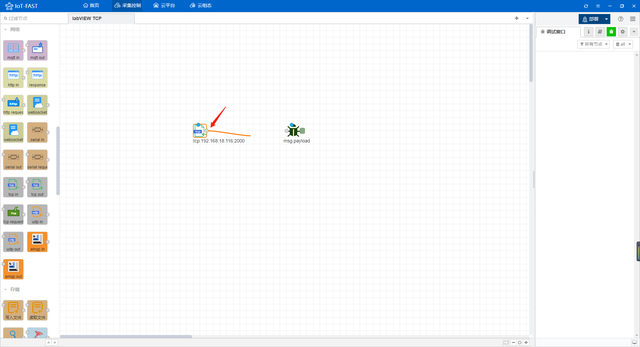

按住白色小框可以拉出一条线连接上另一个白色小框。这样就将两个控件用线连接起来，数据是从左往右流动的，最后流入调试控件就会在右侧的调试窗口显示。

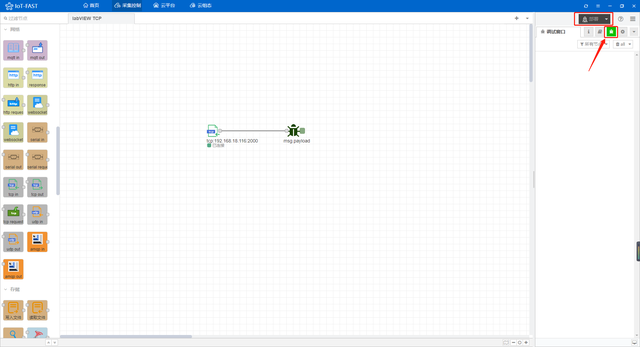

按下图连接后点击右上角的部署按钮，将右侧的界面调到调试窗口，部署完成后TCP in显示已连接。

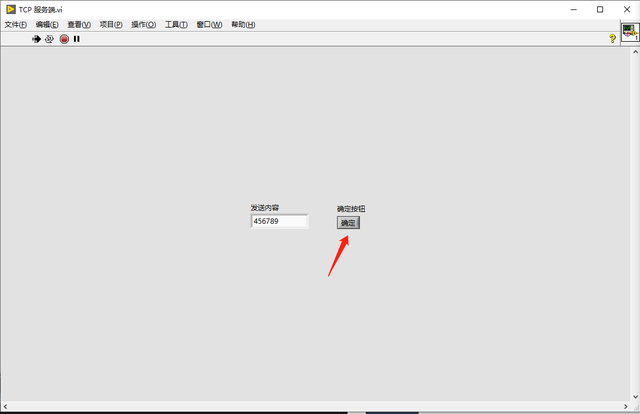

回到labVIEW的前面板，在输入框中写上发送的内容，然后点击确定。

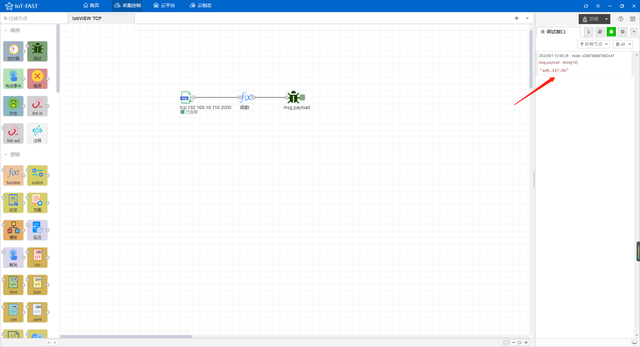

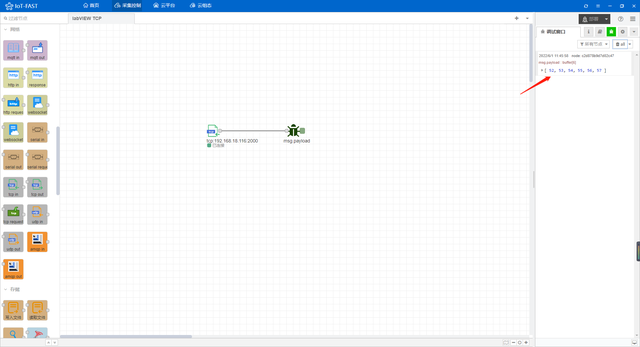

可以看到IIoT-Fast这边收到了一串Buffer，说明连接是成功的，需要将Buffer做一下编码格式的处理在显示出来。

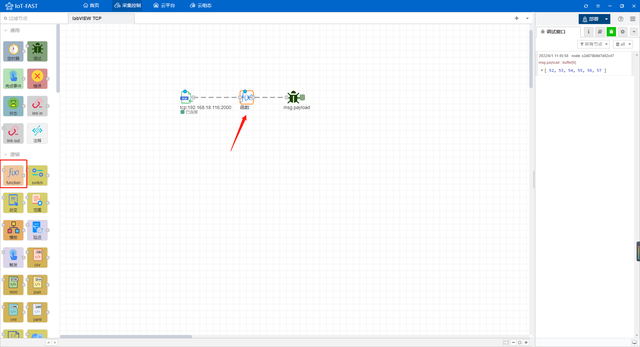

从左侧拉出function控件，将它放在调试控件的前面。

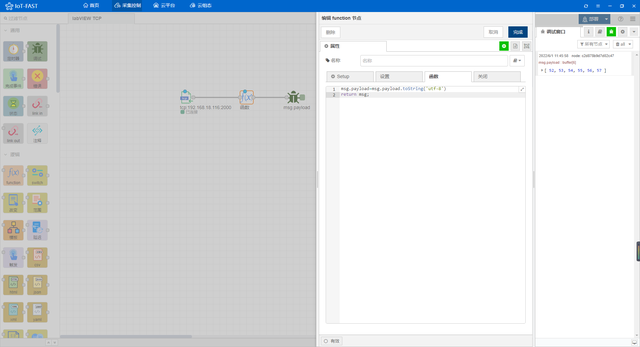

双击编写代码，转成UTF-8的编码格式显示，完成后点击部署。

回到labVIEW重新运行一下程序，等待TCP in显示已连接后，输入一串字符，点击确定按钮。

返回IoT-Fast，可以看到数据已经接收到了。

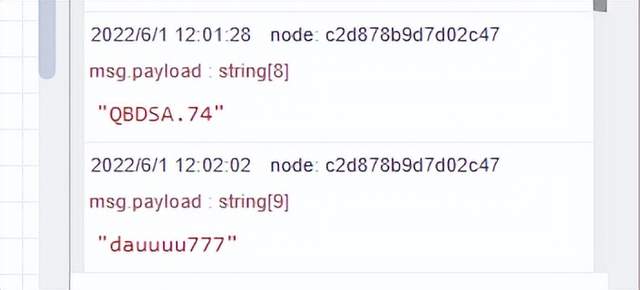

多试几下，调试窗口显示一致。

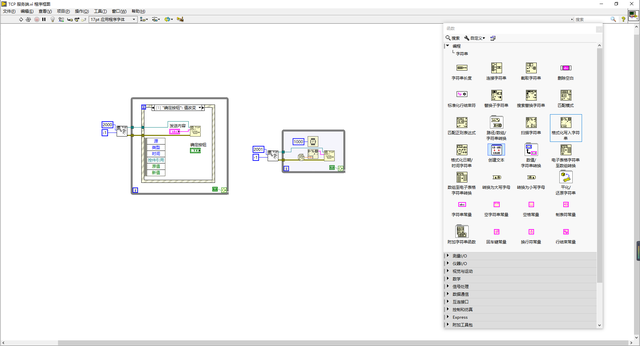

回到labVIEW，再画一个程序框图，内容为频率1秒发送一次0-1之间的随机数，TCP端口为2001，点击运行。

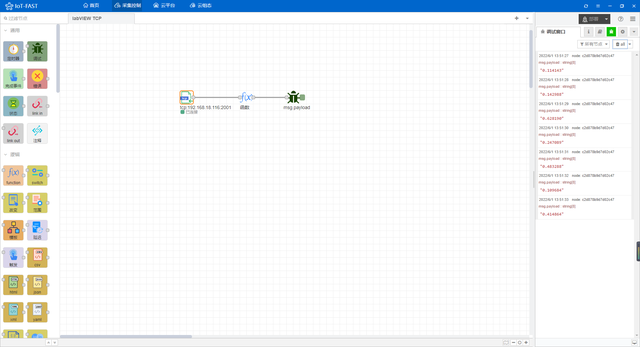

返回IoT-Fast，将TCP in的端口改为2001，部署，调试窗口每隔1秒就会输出一个随机数的字符串。

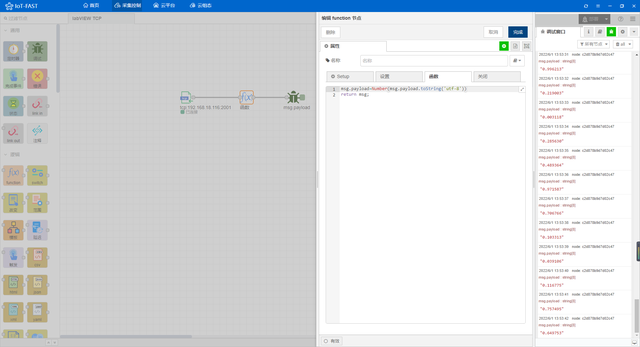

双击function控件，将输出类型转成数值，部署，labVIEW重新点击运行。

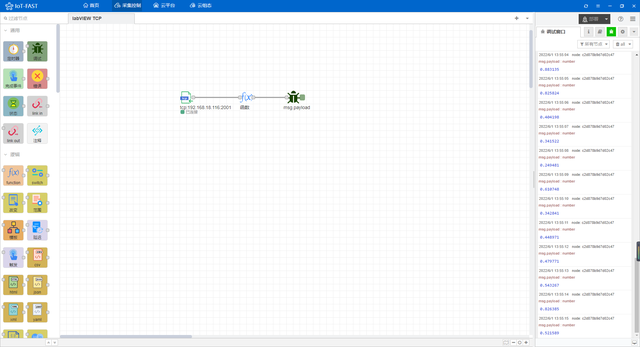

调试窗口输出的数据类型就变为数值型了，数据读取到之后，就可以将数据传到云平台显示，然后再进行云组态。

三、IoT-Fast-云平台

点击云平台按钮进入云平台首页。

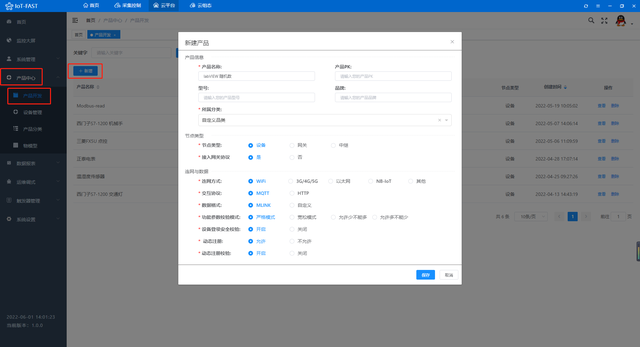

点击左侧产品中心-产品开发，新增一个产品，类别选择自定义品类。

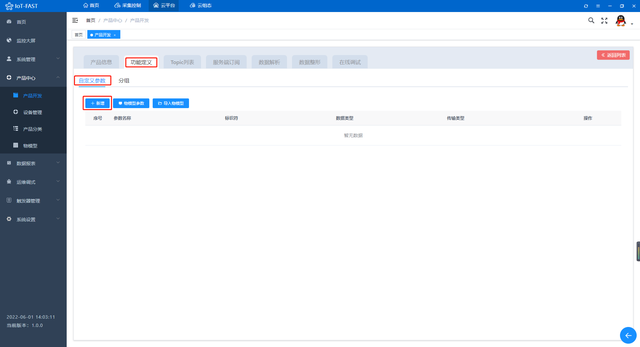

查看创建的产品，在功能定义-自定义参数中新增属性。

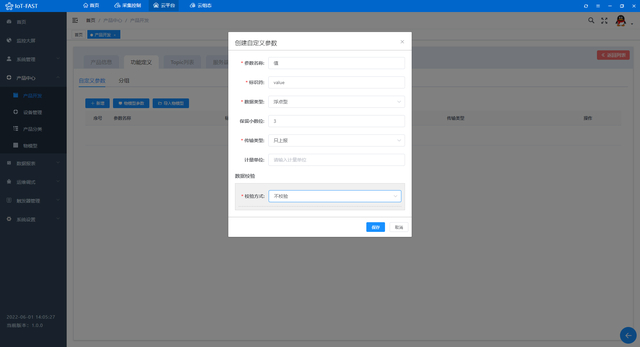

创建配置如下，标识符是采集控制和云平台能够对应上的关键字符，同一个产品中不能有重复的标识符。

在功能定义-分组中创建一个上报分组，类型选择上报，将左边的点位全选，点击右箭头，加入到当前分组中。

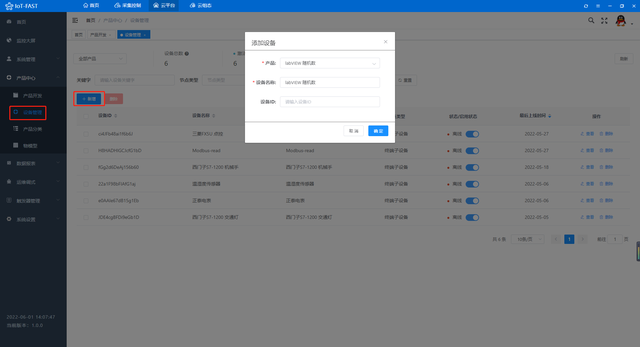

接着点击产品中心-设备管理，在该产品下增加一个设备。

下一步将云平台和采集控制中的属性进行绑定，回到采集控制系统，从左侧云平台中拉出微联云上行控件，用于将采集的数据上报云平台。

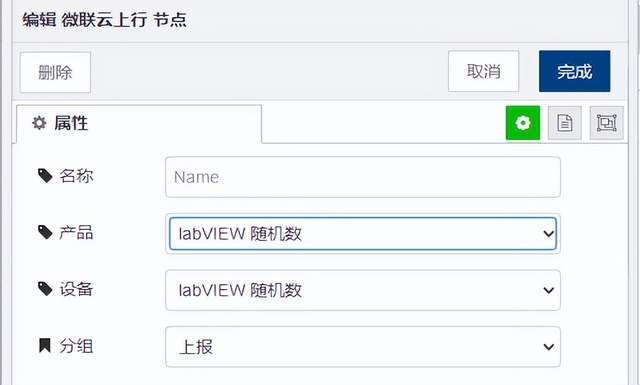

双击控件选择将数据上报到云平台的某个产品、设备和分组中，选择刚刚创建的Modbus-read。

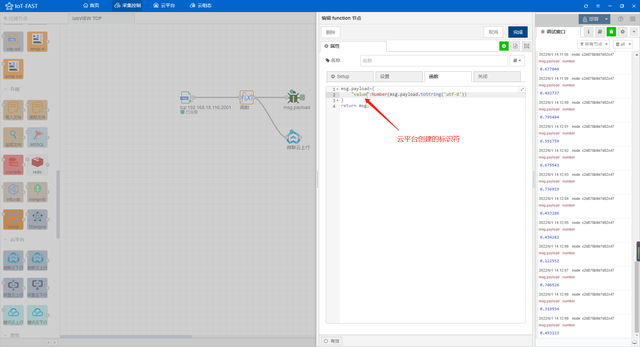

将它接在function后面，然后双击function，将获取到的值赋到标识符的对象下。

function中的代码如下，配置好后点击部署，labVIEW重新点击运行。

msg.payload={
  "value":Number(msg.payload.toString('utf-8'))
}
return msg;

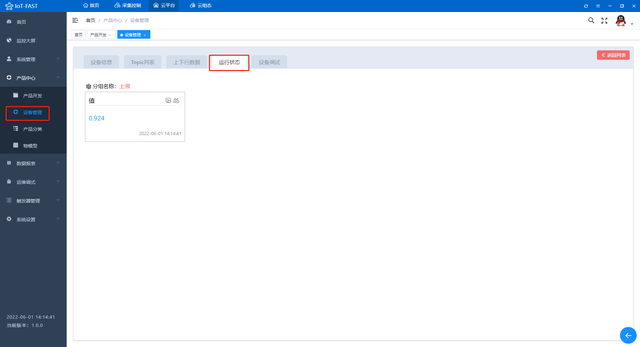

回到云平台，查看设备的运行状态，可以看到数据已经上传上来了。

这样便配置好了采集控制和云平台的联动，接着可以去云组态进行2D组态，用图形展示数据。

四、IoT-Fast-云组态

点击云组态按钮进入云组态首页。

先新建一个项目，填写项目名称，保存，进入项目。

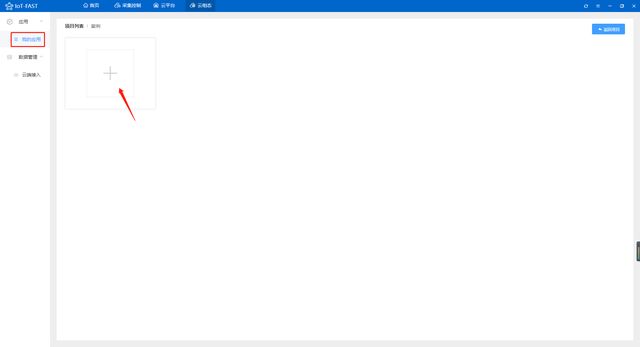

点击应用-我的应用，点击图示位置新增一张图纸，来构建组态。

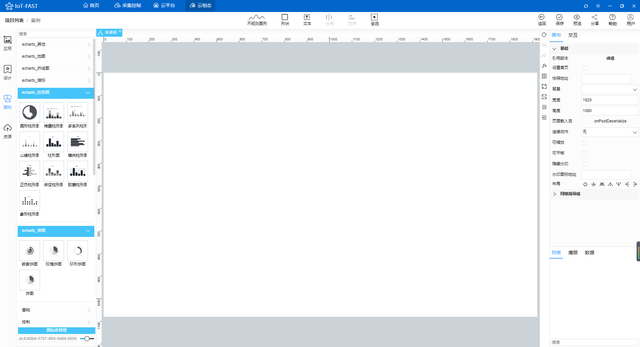

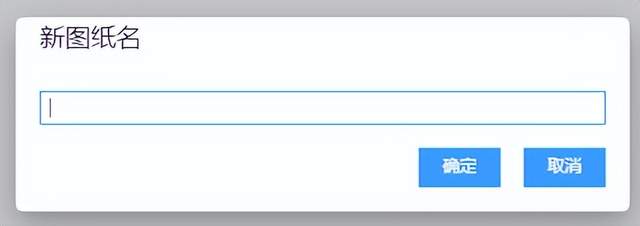

填写图纸名称后就可以开始画组态图了。

可以在左侧项目树中选择图标使用现成的组件，也可以在设计中设计自己需要的组件。

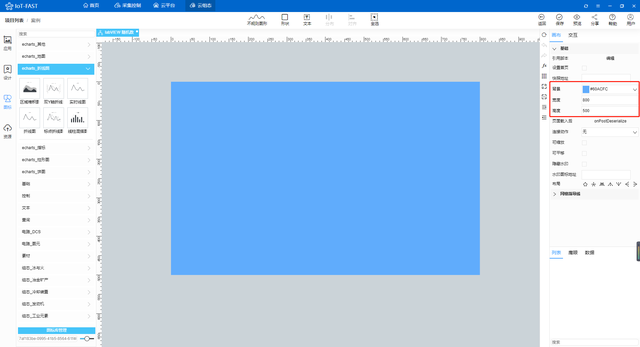

点击图纸空白处，在右侧修改图纸大小和背景颜色。

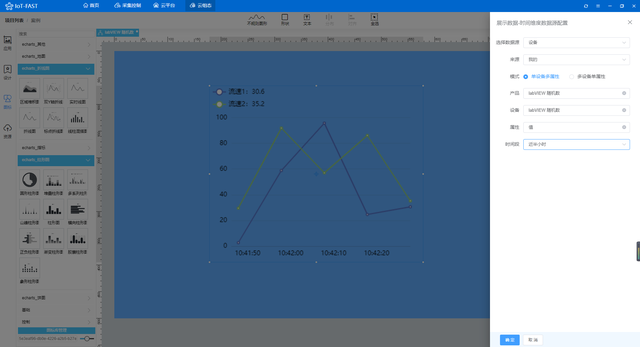

从折线图文件夹中拖出实时曲线，右侧点击箭头处链接的图标绑定云平台数据。来源-我的，产品-云平台创建的产品，设备-云平台创建的设备，属性-选择值。

将实时折线的长度拉长到整个图纸。

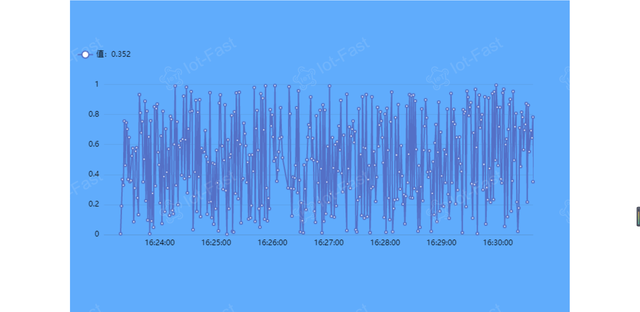

点击右上角的保存，然后点击预览，曲线会随时间实时变化。

五、IoT-Fast-微信小程序/APP

软件上的数据支持在微信小程序或者APP上查看，小程序和APP的二维码在云平台首页的右侧，目前只支持安卓APP，ios的用户可以直接用微信小程序查看。

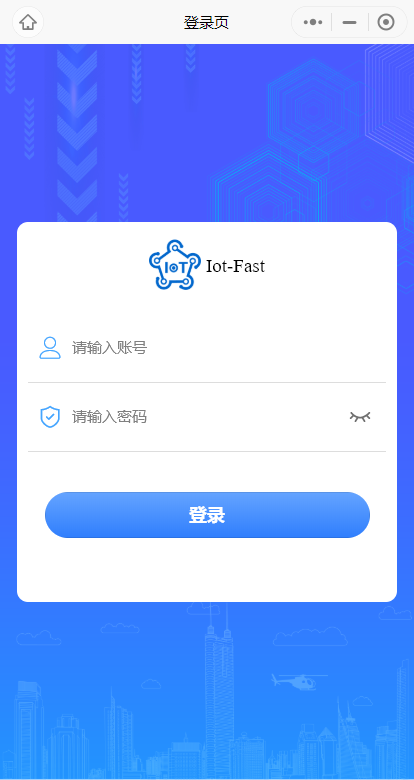

扫码进入IoT-FAST小程序，输入PC端注册的账号密码。

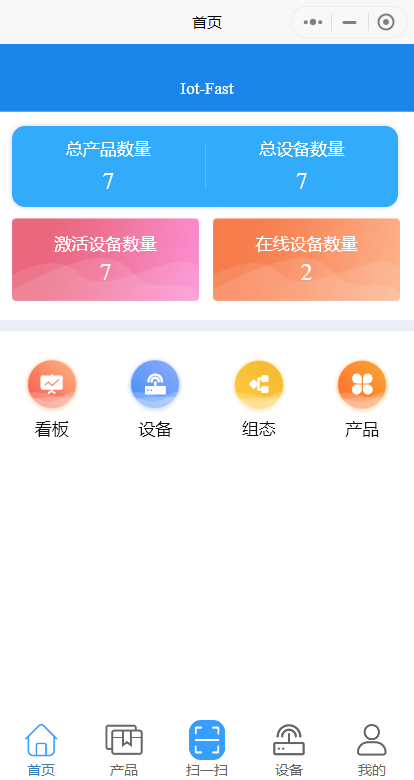

进入首页，可以看到产品和设备数量，点击设备查看该账号下的所有设备。

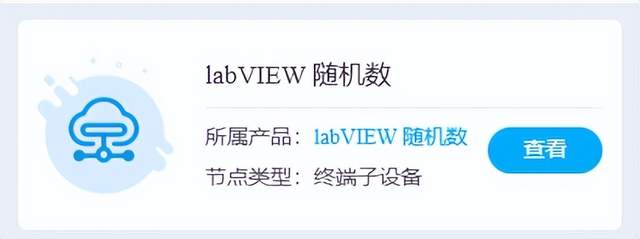

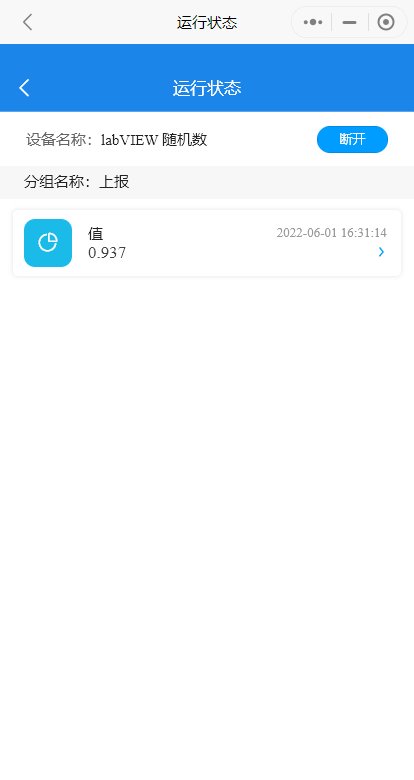

选择labVIEW 随机数，点击查看可以看到设备的详细信息。

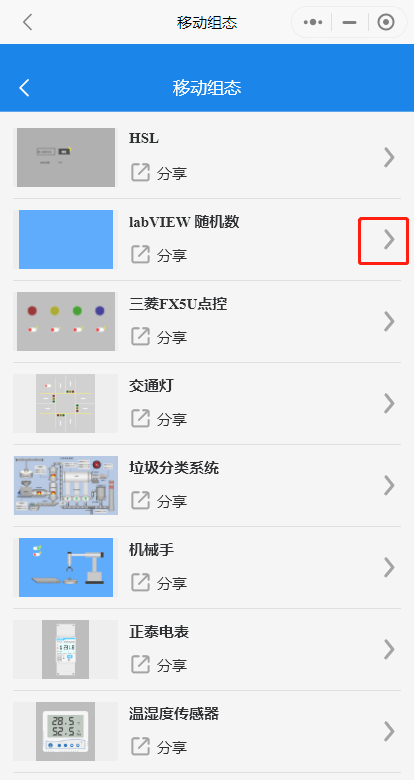

回到首页，点击组态查看该账号下的所有组态，选择labVIEW 随机数，点击查看。

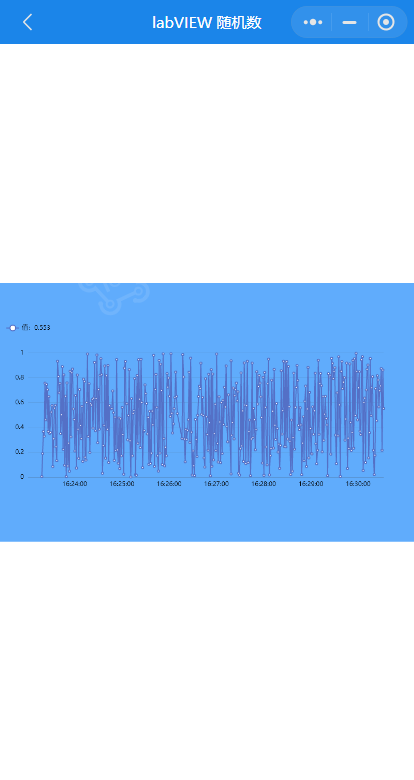

效果和PC端是一样的，手机查看组态会自动横屏。

最后
