概述

Author：果果小师弟电子信息专业在读研究生
有一点思考，有一点想法，有一点理性！
定个小小目标，努力成为习惯！在最美的年华遇见更好的自己！
CSDN@果果小师弟，CSDN首发，果果原创
个人主页的地址为： ???? 智果芯个人站 ????

1 什么是STM32Cube

STM32Cube是ST提供的一套性能强大的免费开发工具和嵌入式软件模块，能够让开发人员在STM32平台上快速、轻松地开发应用。它包含两个关键部分：

1-图形配置工具 STM32CubeMX。允许用户通过图形化向导来生成 C 语言工程。
2-嵌入式软件包(STM32Cube库)。包含完整的 HAL 库(STM32 硬件抽象层 API)，配套的中间件(包括 RTOS，USB，TCP/IP 和图形)，以及一系列完整的例程。嵌入式软件包完全兼容 STM32CubeMX。

ST先后提供了两套固件库：标准库和HAL库。STM32芯片面市之初只提供了丰富全面的标准库，大大便利了用户程序开发，为广大开发板所推崇，同时也为ST积累了大量标准库用户。有过STM32基础的同学想必对标准库非常熟悉。正点原子所有STM32F1开发板以及探索者STM32F407开发板都是采用的标准库。目前网络学习资料和源码，绝大多数都是采用的标准库。

2 HAL库是啥时候出现的？

大约到2014年左右，ST在标准库的基础上又推出了HAL库。实际上，HAL库和标准库本质上是一样的，都是提供底层硬件操作API，而且在使用上也是大同小异。有过标准库基础的同学对HAL库的使用也很容易入手。个人认为ST官方之所以这几年大力推广HAL库，是因为HAL的结构更加容易整合STM32Cube，而STM32CubeMX是ST这几年极力推荐的程序生成开发工具。所以这两年新出的STM32芯片，ST直接只提供HAL库。在新型的STM32芯片中，用HAL库逐步淘汰标准库。

那么有很多同学不禁要问，我们是使用HAL库还是标准库好呢？这里我们想说的是，HAL库和标准库都非常强大，对于目前标准库支持的芯片采用标准库开发也非常方便实用，而且目前网络资料和程序大部分都是讲解的标准库。大家不需要纠结自己学的是HAL库还是标准库，无论使用哪种库，只要理解了STM32本质，任何库都是一种工具，使用起来都非常方便。学会了一种库，另外一种库也非常容易上手，程序开发思路转变也非常容易。如果你是一个STM32熟手，长期从事STM32开发，那么有必要对标准库和HAL库都有一定的了解，这样才能在项目开发中得心应手游刃有余。同时，对于STM32熟手，Cube确实是个非常强大的工具，也是ST这几年大力推广的工具。

STM32CubeMX是ST意法半导体近几年来大力推荐的STM32芯片图形化配置工具，允许用户使用图形化向导生成C初始化代码，可以大大减轻开发工作，时间和费用。STM32CubeMX几乎覆盖了STM32全系列芯片。它具有如下特性：

①直观的选择MCU型号，可指定系列、封装、外设数量等条件
②微控制器图形化配置
③自动处理引脚冲突
④动态设置时钟树，生成系统时钟配置代码
⑤可以动态设置外围和中间件模式和初始化
⑥功耗预测
⑦C代码工程生成器覆盖了STM32微控制器初始化编译软件，如IAR、KEIL、GCC。

3 STM32Cube和STM32CubeMX

STM32Cube包含STM32CubeMX图形工具和STM32Cube库两个部分，使用STM32CubeMX配置生成的代码，是基于STM32Cube库的。也就是说，我们使用STM32CubeMX配置出来的初始化代码，和STM32Cube库兼容，例如硬件抽象层代码就是使用的STM32的HAL库。不同的STM32系列芯片，会有不同的STM32Cube库支持，而STM32CubeMX图形工具只有一种。所以我们配置不同的STM32系列芯片，选择不同的STM32Cube库即可。它们之间的关系如下图：

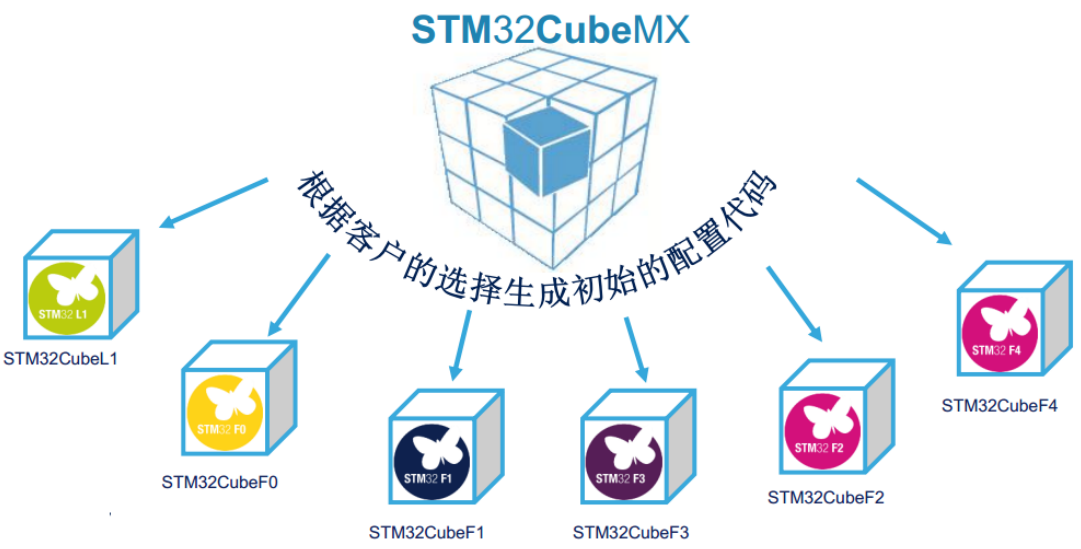

STM32CubeMX和STM32Cube库的关系
STM32CubeMX运行环境搭建包含两个部分。首先是Java 运行环境安装，其次是STM32CubeMX软件安装。对于Java 运行环境，大家可以到 Java官网 www.java.com 下载最新的Java 软件。这里需要注意，STM32CubeMX 的 Java 运行环境版本必须是V1.7 及以上，如果电脑安装过 V1.7 以下版本，请先删掉后重新安装最新版本。

4 STM32CubeMX软件的安装

STM32CubeMX软件的安装分为3个部分：
1-安装JRE，JAVA运行环境。
2-安装STM32CubeMX软件。
3- 安装芯片的固件支持包，也就是HAL库。

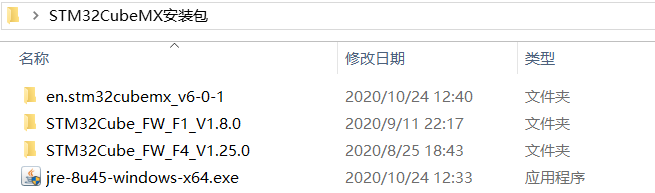

jre-8u45-windows-x64： 64位的JRE安装文件。
en.stm32cubemx_v6-0-1： STM32CubeMXV6.01安装文件。
STM32Cube_FW_F1_V1.8.0: STM32F1 包 系列芯片的固件支持包V1.80
STM32Cube_FW_F4_V1.25.0: STM32L1 包 系列芯片的固件支持包V1.25

4.1 下载Java安装文件JRE

JAVA下载：www.java.com/zh_CN/

32位：http://javadl.sun.com/webapps/download/AutoDL?BundleId=106257
64位：http://javadl.sun.com/webapps/download/AutoDL?BundleId=106248

4.2 下载STM32CubeMX软件

STM32CubeMX软件下载：https://www.st.com/stm32cube

1 点击下载链接之后，进入官网。点击Associated products。

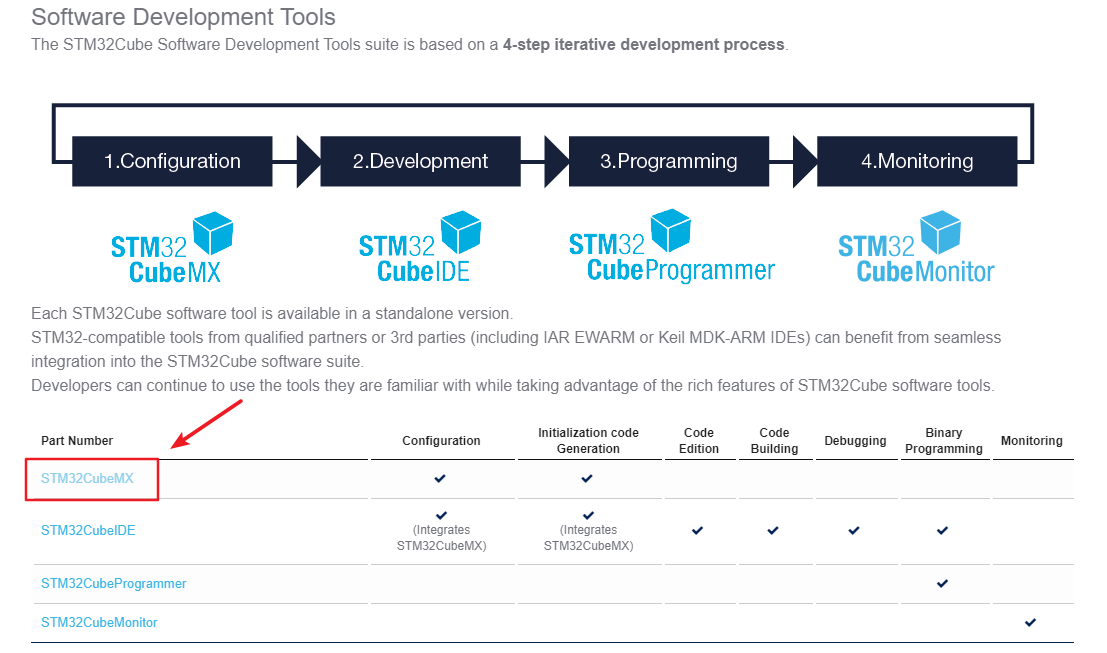

2 点击Associated products之后页面跳转到最下面，然后点击STM32CubeMX。

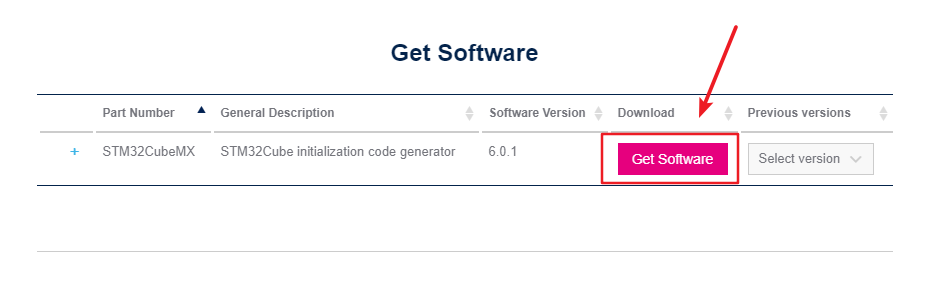

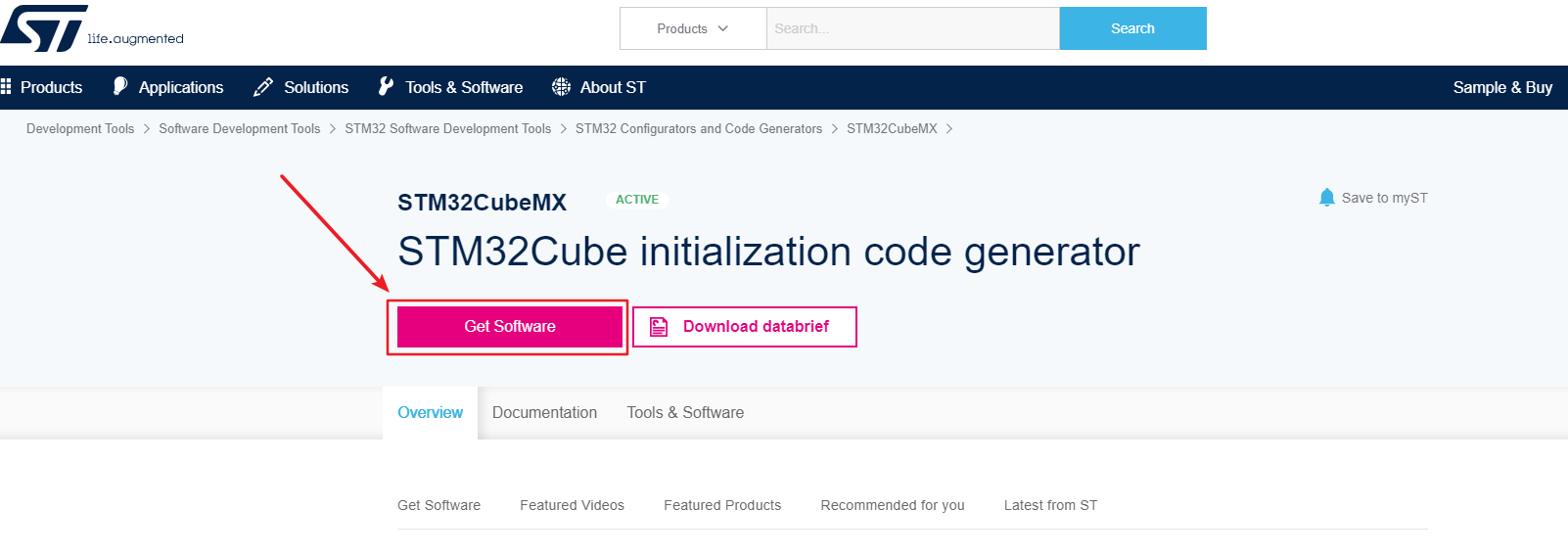

3 然后点击Get Software。

4 点击Get Software之后页面跳转到最下面，然后点击Get Software。

5 点击接受ACCEPT。

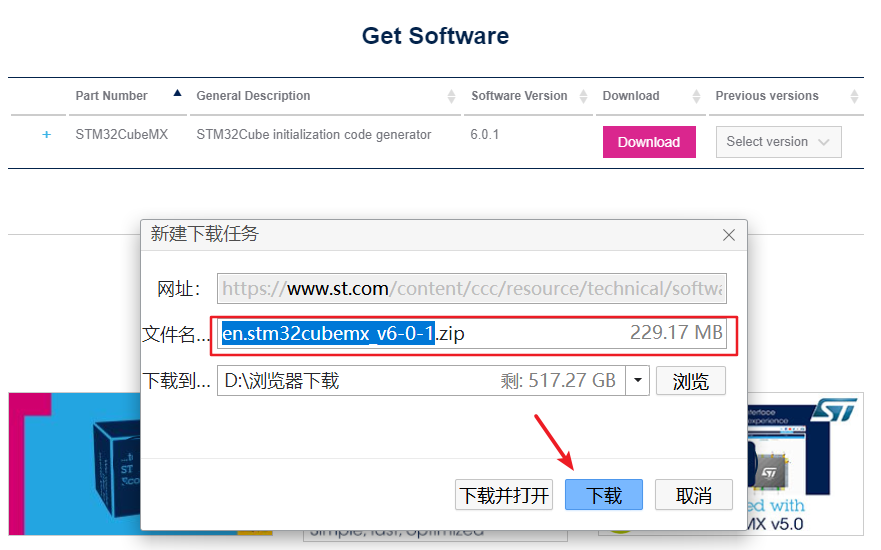

6 然后点击Download，就可以下载了。

4.3 下载安装芯片的固件支持包

下载地址：STM32Cube MCU和MPU包

上面这个地址是所有包的下载地址，但是怕有的小伙伴不知道点击哪里，这里我把几个常用的几个系列的包的下载地址放在这里，点击就可以下载，下载之后解压就可以。

STM32Cube_FW_L0
STM32Cube_FW_L4
STM32Cube_FW_L5
STM32Cube_FW_F1
STM32Cube_FW_F2
STM32Cube_FW_F3
STM32Cube_FW_F4

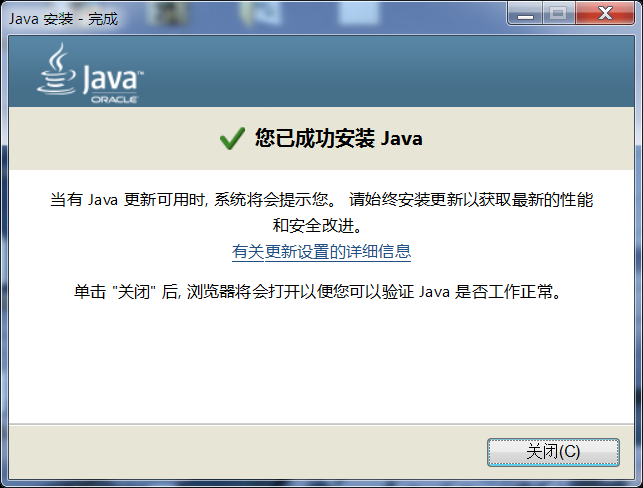

4.1.1 安装JAVA运行环境

下载完成之后，一键到底傻瓜式安装完成即可。

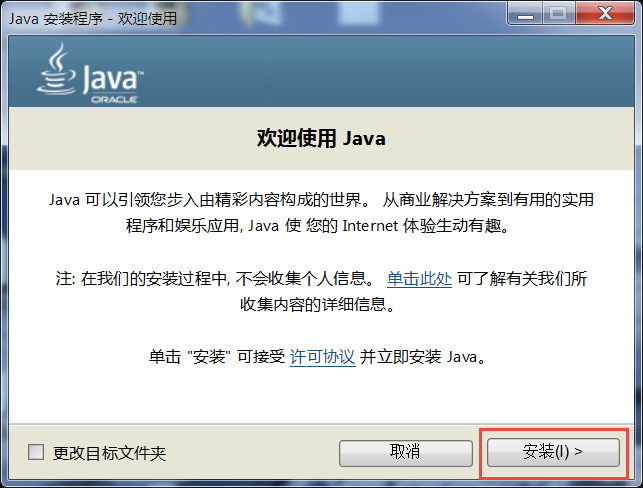

双击安装包“JavaSetup8u151.exe”，具体操作步骤如下：

4.2.1 安装STM32CubeMX

1 将我们下载的en.stm32cubemx_v6-0-1文件解压之后点击SetupSTM32CubeMX-6.0.1.exe可执行文件进行安装。

2 点击“Next”

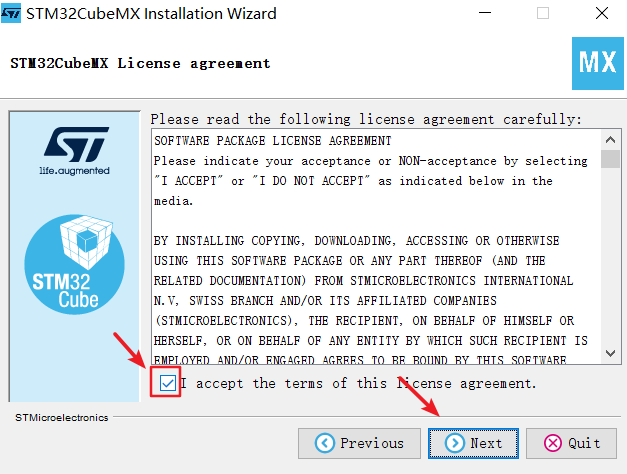

3 打钩之后点击下一步

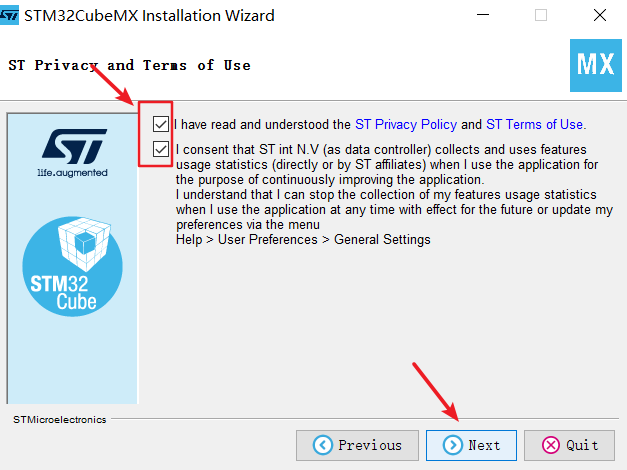

4 打钩之后点击下一步

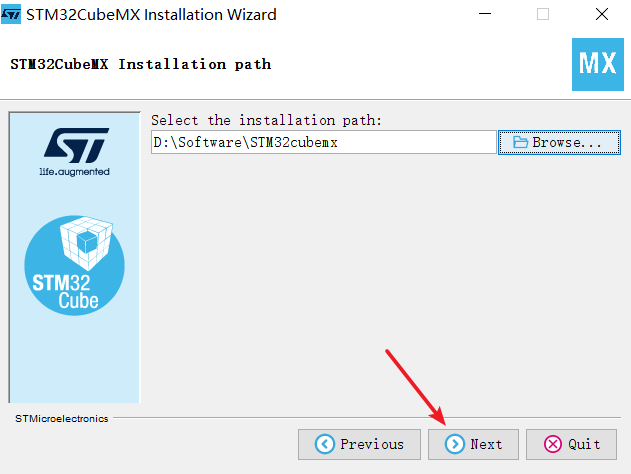

5 修改软件的安装路径，最好不要装载C盘

6 这里我安装在D盘中，然后点击下一步

7 点击下一步Next

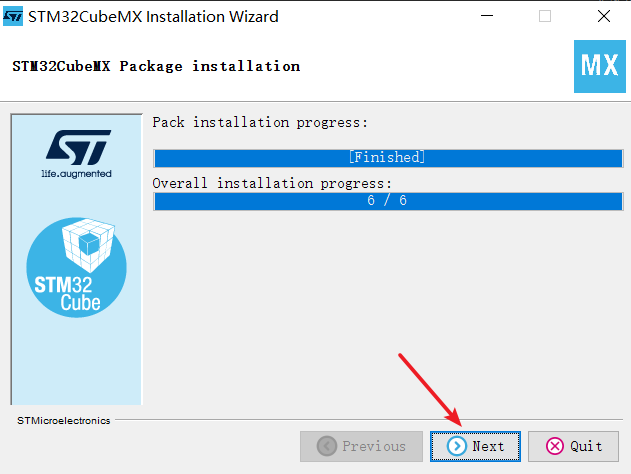

8 等待安装，等进度条走完之后点击Next

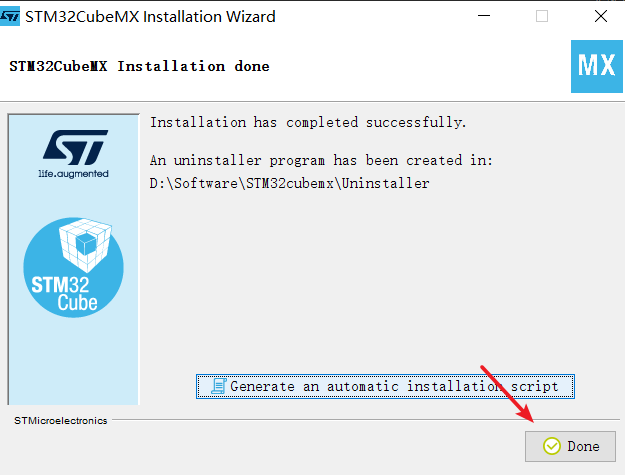

9 至此软件安装完成，点击“Done”

如果这三个步骤的文件你不想下载，请关注微信公众号，后台回复：STM32CubeMX，即可获取如下文件下载链接。
