前言

在我学习FPGA之前，看过好多up主讲解怎样学习FPGA，在他们的视频中，总是能不约而同地能看到一个网站的名字：HDL Bits，这是一个训练Verilog语法的网站，可以对语法基础起到很正向的作用，因此我在今天开始，每天都会将HDL Bits中的练习题整理出来，并附上一些自己的理解，如有表述错误，请敬请见谅，并且在评论区告诉我~

注;图片均来自于HDL Bits

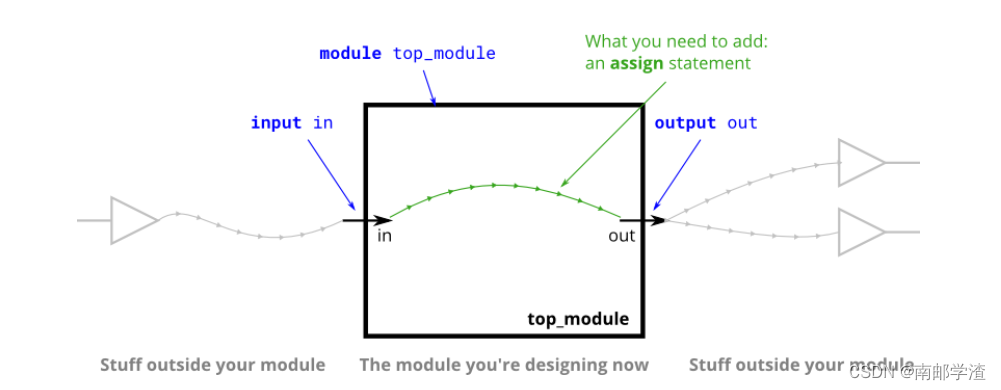

一、Basics:simple wire

线型，与物理导线不同，Verilog中的线型信号是定向的，这意味着信息只向一个方向流动，在连续赋值语句（assign left_side=right_side）中，右边信号的值被驱动到左边的连线上，赋值是连续的，因为即使右边的值发生变化，赋值也会一直持续下去，连续的赋值不是一次性事件，而是连续、一直进行着的。

1.RTL代码

module top_module(
	input in,
	output out);

	assign out = in;

endmodule

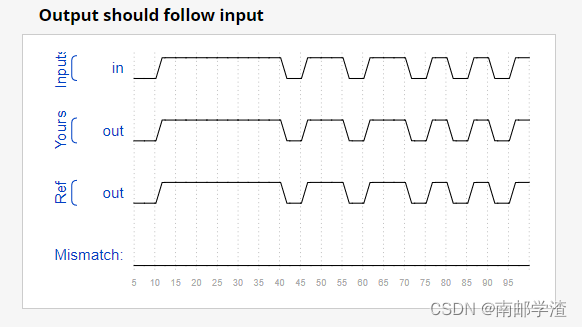

2.仿真波形图

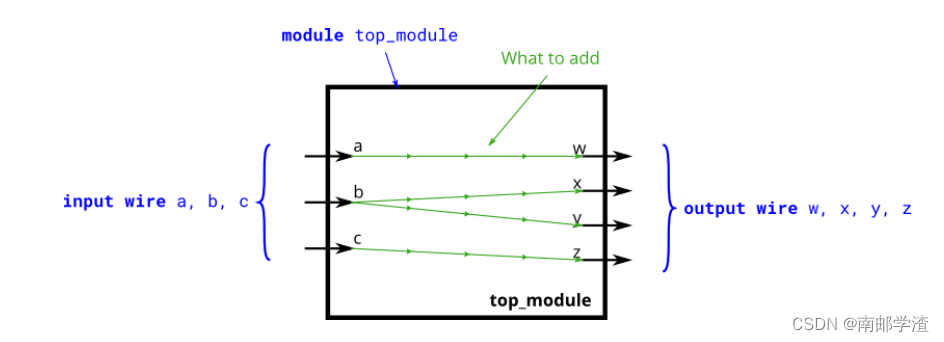

二、Basics:four wires

当你有多个赋值语句时，它们在代码中出现的顺序并不重要，与编程语言不同，赋值语句描述的是事物之间的链接，而不是从一个事物复制到另一个事物的操作。

1.RTL代码

module top_module(
    input a,b,c,
    output w,x,y,z );

    assign w=a;
    assign x=b;
    assign y=b;
    assign z=c;

endmodule

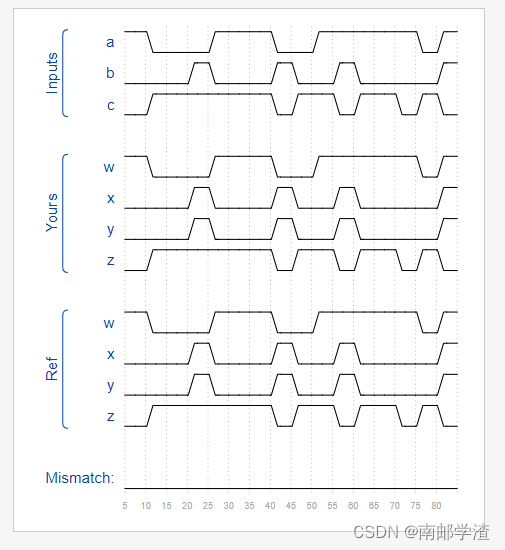

2.仿真波形图

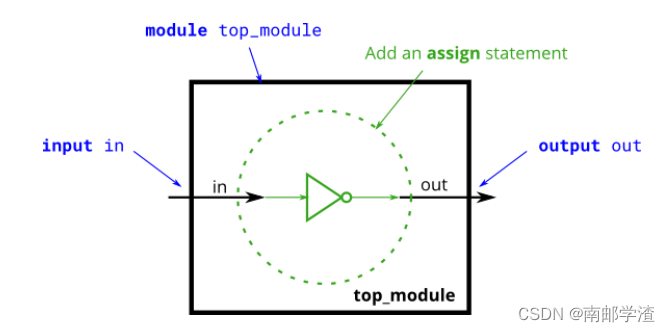

三、Basics:Not gate

Not gate：基本门电路非门，输出等于输入的非

1.RTL代码

module top_module(
	 input in,
	 output out );

    assign out=~in;

endmodule

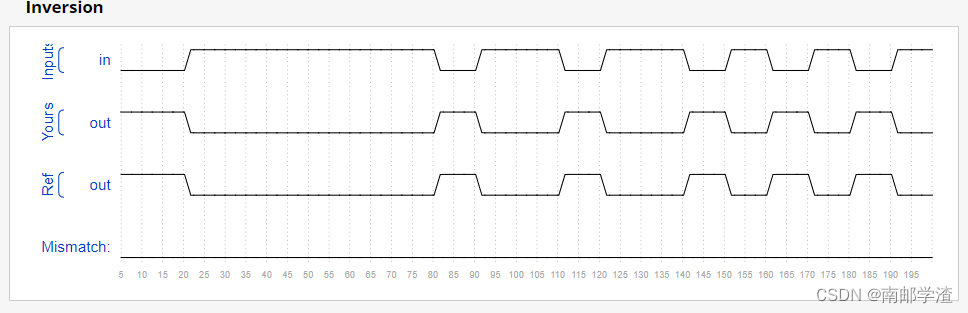

2.仿真波形图

四、Basics:And gate

And gate:基本门电路与门，输出值等于两个输入值的与，a和b全为1时输出为1，否则为0

1.RTL代码

module top_module(
    input a,
    input b,
    output out );

    assign out = a & b;

endmodule

或者还可以写成

	assign out = (a && b)? 1'b1:1'b0;

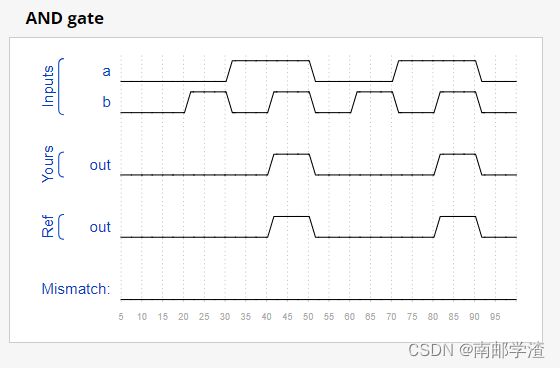

2.仿真波形图

五、Basics:Nor gate

Nor gate:基本门电路或非门：输出等于两个输入的或非，当a和b同时为0时，输出为1，否则都为0

1.RTL代码

module top_module(
    input a,
    input b,
    output out );

    assign out = ~(a | b);

endmodule

或者还可以写成

	assign out = (a || b)? 1'b0:1'b1;

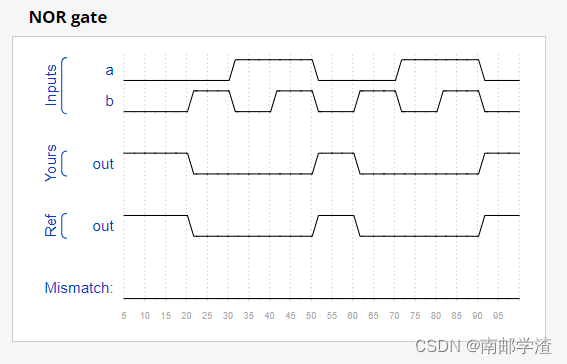

2.仿真波形图

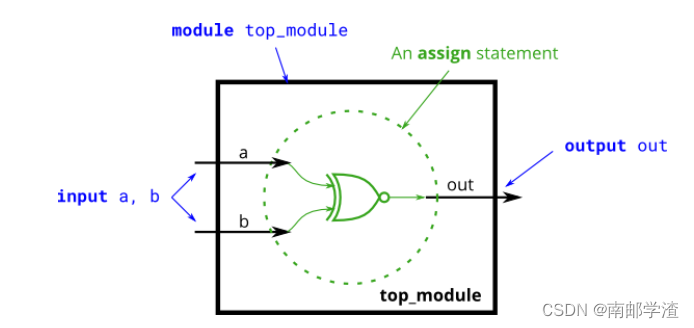

六、Basics:Xnor gate

Nor gate:基本门电路同或门

1.RTL代码

module top_module(
    input a,
    input b,
    output out );

    assign out = (a & b) | (~a & ~b);

endmodule

2.仿真波形图

七、Basics:Wire decl

本次训练是声明wire型信号，随着电路变得越来越复杂，将需要电线来连接内部元件。 当需要使用连线时，应该在模块体中声明它，在它第一次被使用之前的某个地方。

1.RLT代码

`default_nettype none
module top_module(
    input a,
    input b,
    input c,
    input d,
    output out,
    output out_n   );

    wire w1;
    wire w2;
    wire w3;

    assign w1 = a & b;
    assign w2 = c & d;
    assign w3 = w1 | w2;
    assign out = w3;
    assign out_n = ~w3;

endmodule

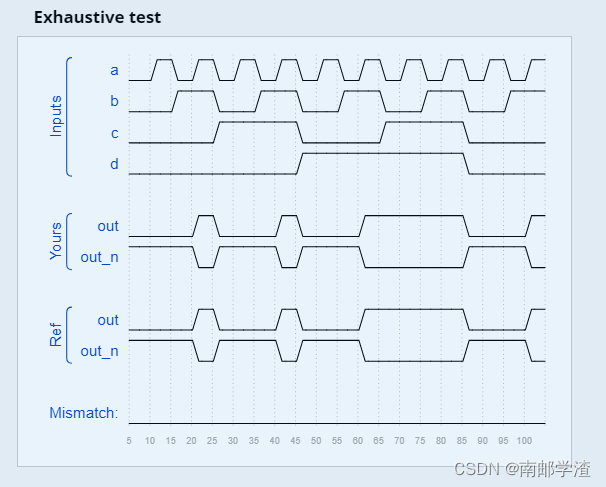

2.仿真波形图

八、Baics:7485 chip

7485 chip：7485比较器芯片，可根据门电路组合直接写出代码

1.RTL代码

module top_module (
    input p1a, p1b, p1c, p1d, p1e, p1f,
    output p1y,
    input p2a, p2b, p2c, p2d,
    output p2y );

    assign p1y = (p1a & p1b & p1c) | (p1d & p1e & p1f);
    assign p2y = (p2a & p2b) | (p2c & p2d);

endmodule

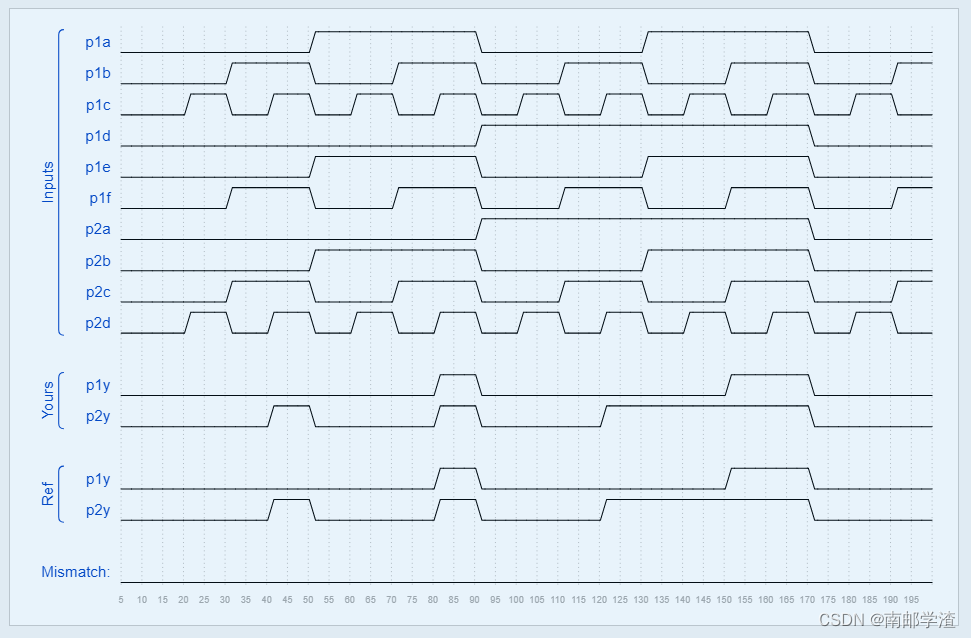

2.仿真波形图

总结

本章节的八个小设计是很简单也很基础的设计，代码写法可以多种多样，但要养成良好的代码编写习惯，才可以走得更远。
