ESP8266 WIFI模块学习之路（4）——WIFI模块与Android互相通信

之前写的：ESP8266 WIFI模块学习之路（3）是WIFI模块向单片机发送信息，我们绝不能满足于仅仅是给单片机下发数据，我们还想自己接受数据，只有这样互相通信才是真正的物联网技术。因此，我就在研究如何实现WIFI模块与单片机互相通信，这样就可以实现基本的物联网控制了。本次博客是解决WIFI模块与Android通信，通过TTL - USB 和PC串口连接（是为了使用PC串口接受数据和发送数据，还有下发命令，便于观察），不研究感觉很难，一旦花时间琢磨就不能了。（注意：这里只是在验证WIFI与Android之间互相通信的功能，单片机并没有参与工作，以后博客中会运用单片机完成一个小的物联网功能）

首先，看看我的设备，如下图：

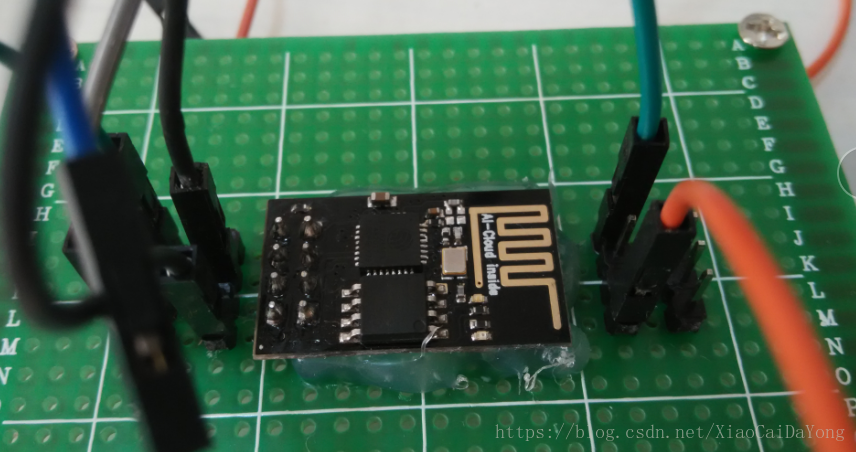

ESP8266模块：

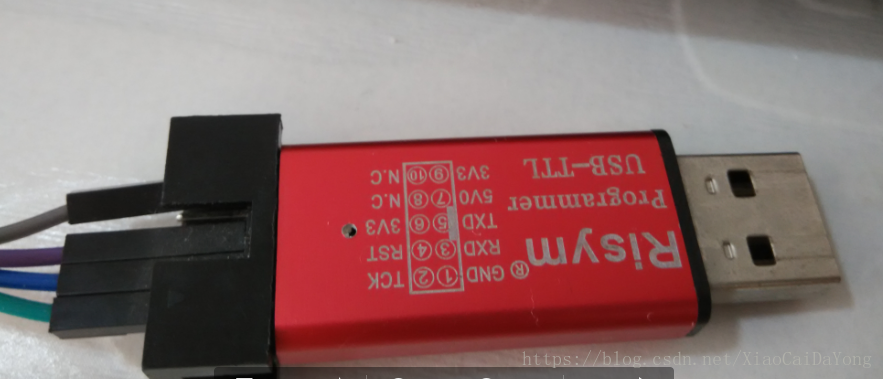

USB-TTL：

它两直接如何连接可以看我之前写的文章。

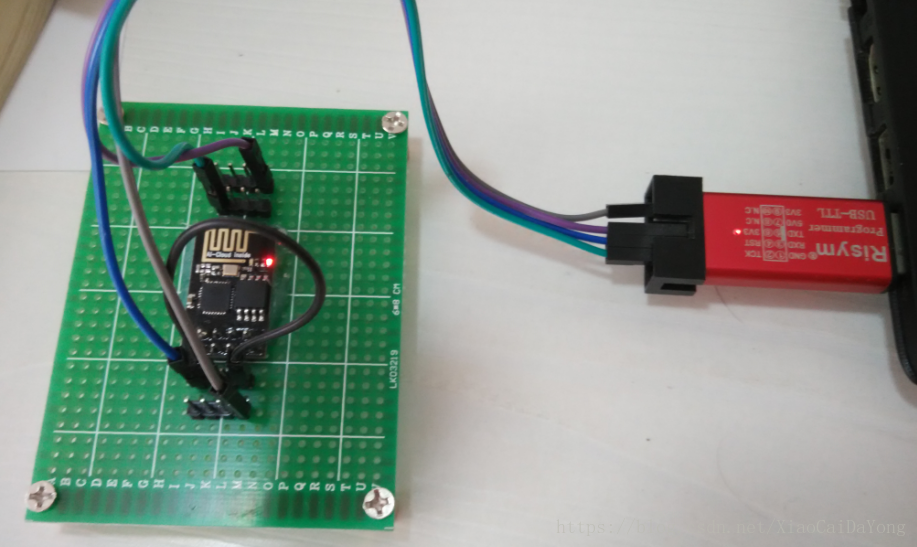

将他们进行正确连接，然后连接到电脑上，如图：

打开调试助手，我的助手如图，大家可以自行网上下载：

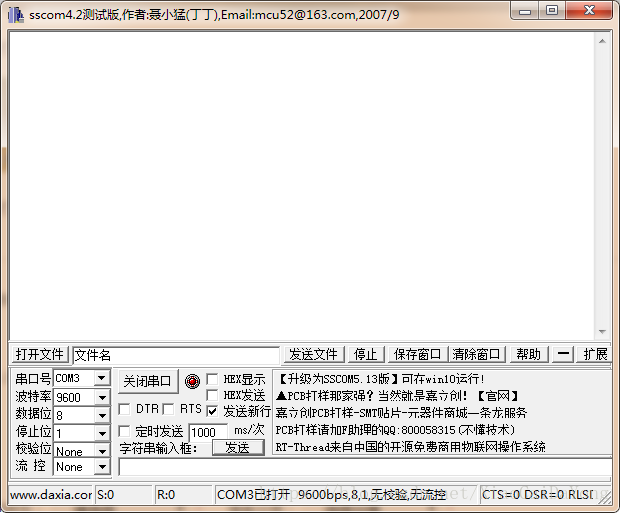

打开后的页面：

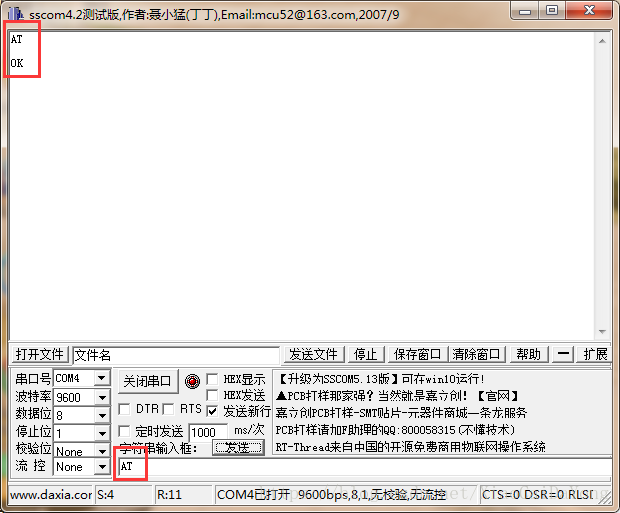

连接成功后，先要验证一下是否正常连接，下发命令：AT，观察是否返回OK，如图：

说明WIFI模块与USB-TTL连接正确，但现在想和手机中的手机助手相互连接还是不可以的，因为ESP8266是需要AT命令控制的，一次需要下发AT进行激活相关功能，我写的简单命令如下：

AT+RST                                  //  重启模块
AT+CWMODE=3                  //  选择WIFI应用模式 3：表示AP+Station混合模式，2：AP模式，1：Station模式
AT+CIPMUX=1                     //  启动多连接，0：单路连接模式，1：多路连接模式
AT+CIPSERVER=1,8080   //   配置为服务器，1,：表示开启server模式；8080是我们自己设置的端口号，便于监听
AT+CIOBAUD=9600           //   设置波特率，这边我设置的是9600，是为了便于后期单片机使用，该模块默认波特率为115200

将这些命令通过串口下发给WIFI模块，就可以实现手机与WIFI模块连接了，如图：

与手机的连接图（注意：手机一定要连接到WIFI模块的WIFI上，才可以使用手机调试助手连接）：

WIFI连接如图：

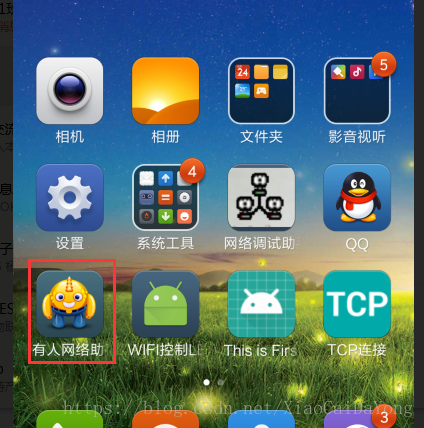

手机上的调试助手图标如图：

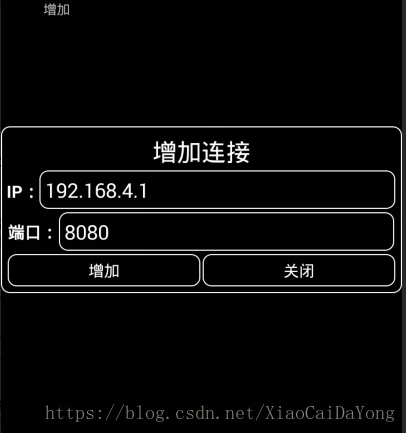

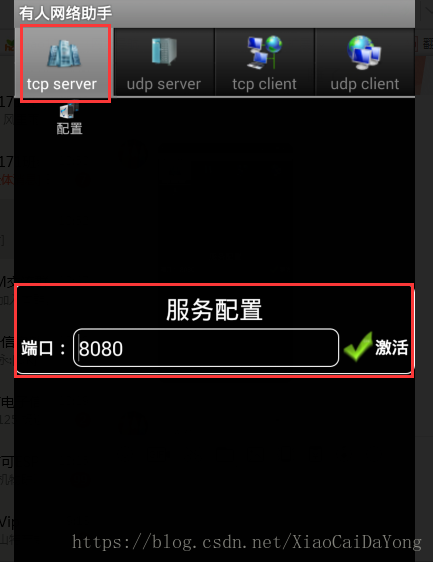

端口激活：

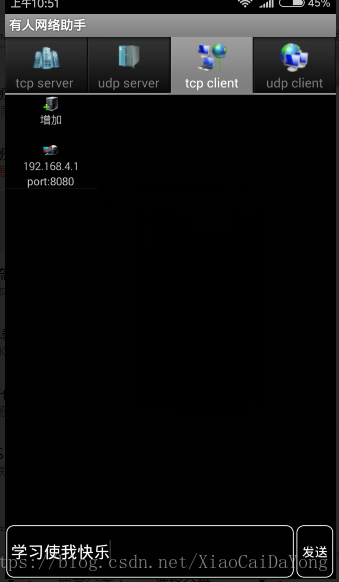

tcp client客户端连接：

成功后，手机给WIFI发了一个信息，如图：

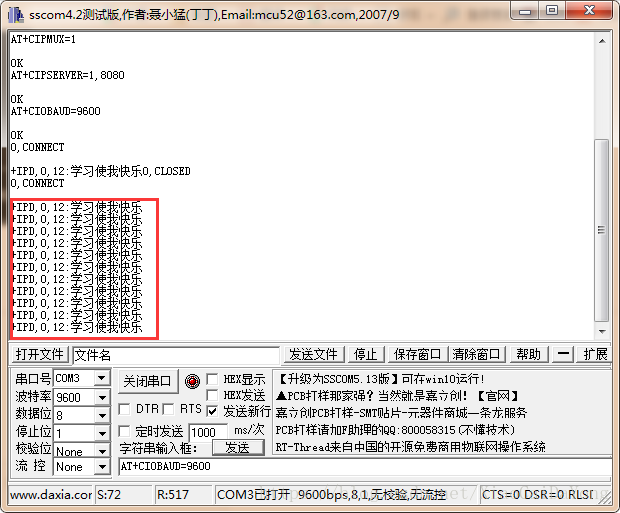

PC端通过串口助手显示的结果，如图：

这个是手机给WIFI模块发送数据，其实我们想用手机接受数据：PC通过串口发给WIFI模块数据，再传到手机端，这个过程如何实现呢？

其实也比较简单，我需要在PC端的串口助手里先下发一个命令，如下：

AT+CIPSEND=?                       //  发送数据   测试命令  相应OK，则说明发送数据功能正常

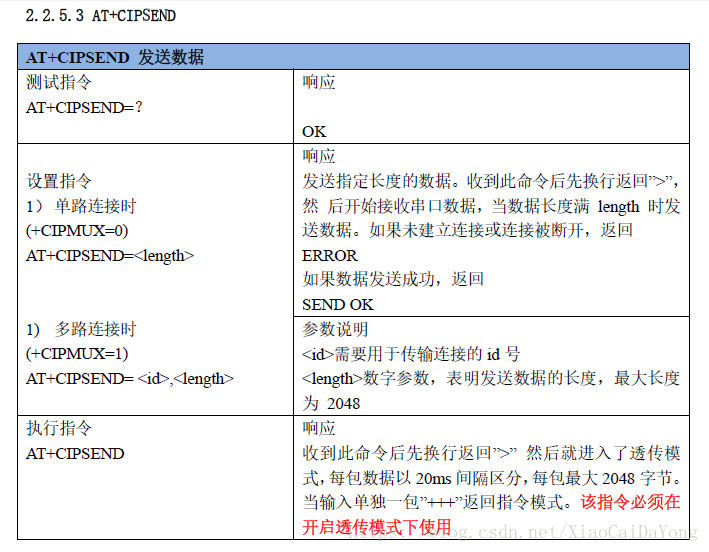

AT+CIPSEND=0,10                 //  因为之前设置的是多路连接，因此这边需要写成这样的格式，如下图解释：

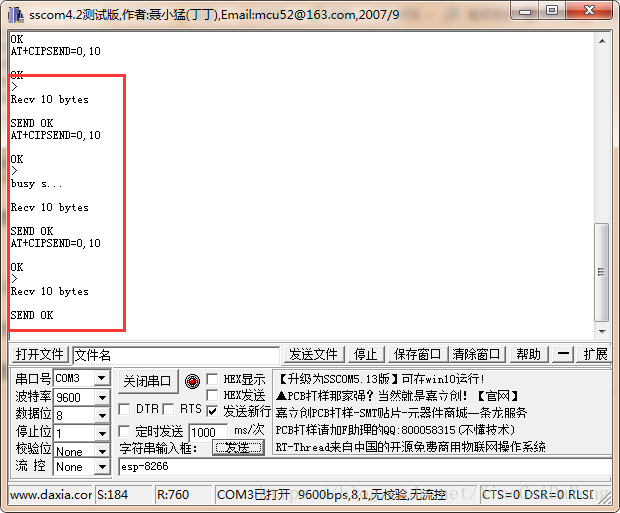

命令下发完后，就可以输入想要发送的数据了，如图：

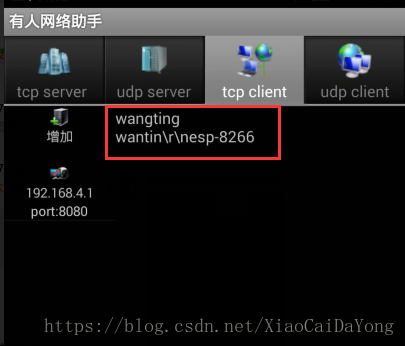

手机端接受到的信息，如图：

可见手机和WIFI模块可以正常相互通信了，接下来的博客，我想学习完成一个：让单片机采集数据然后上传给手机进行显示，学习是无止境的，希望一路坚持，收获满满，加油！！！

欢迎大家指正，探讨
