概述

上篇介绍了WIFI模块的STA模式，这篇介绍下WIFI的AP模式（软AP）。

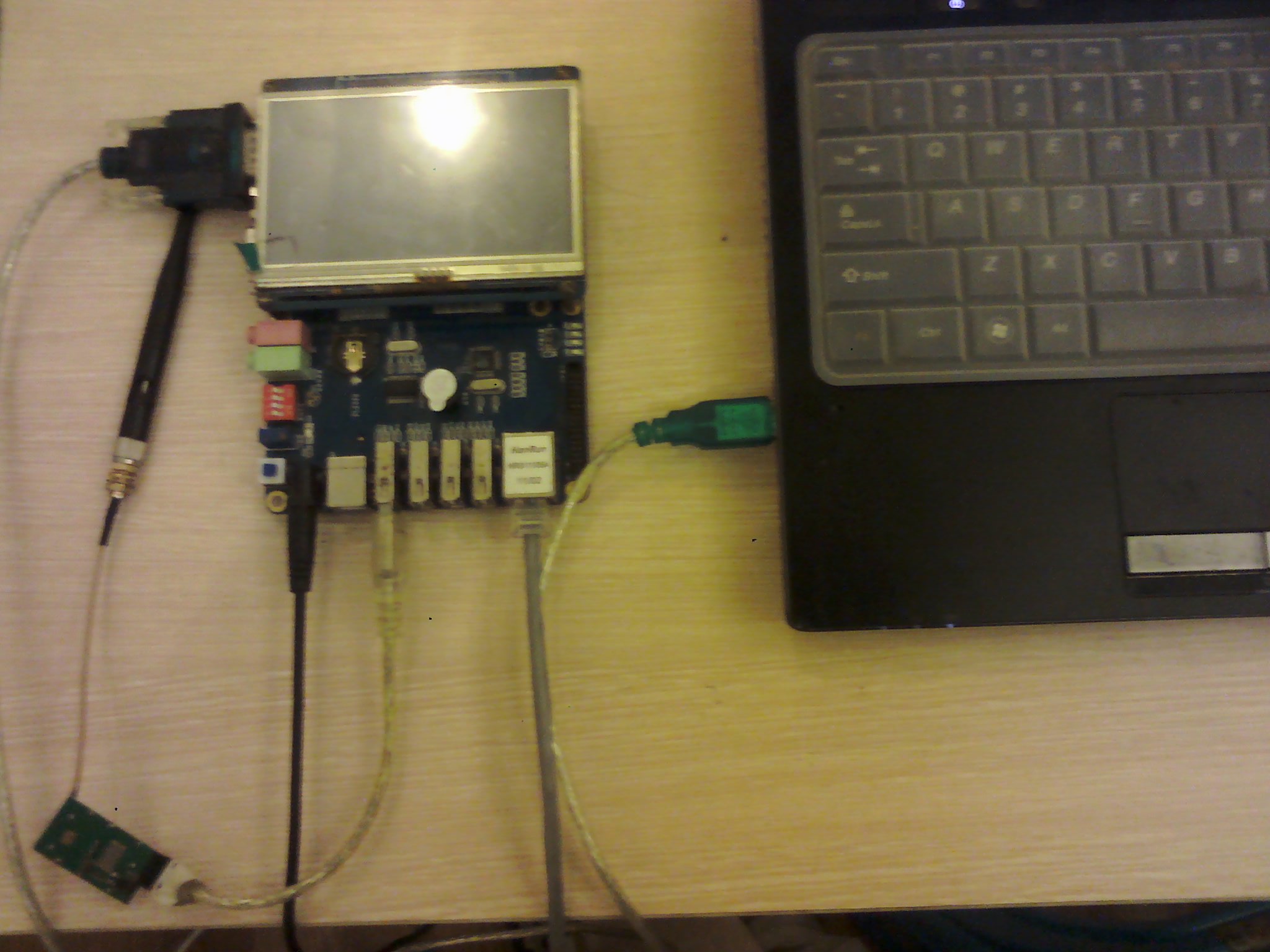

这里我们这样使用我们的设备，开发板上插上网线和WIFI模块。其工作原理是通过网线把网络接到开发板，我们的WIFI模块作为无线的接入点，组成一个迷你的无线路由器。我们的电脑就能通过连接开发板上的AP来上网了。

首先我们还是从ifconfig开始：

~ >: ifconfig -a
eth0      Link encap:Ethernet HWaddr 00:E5:49:83:76:1A
          inet addr:192.168.1.168 Bcast:192.168.1.255 Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
          RX packets:1 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:64 (64.0 B) TX bytes:0 (0.0 B)
          Interrupt:51 Base address:0x4300

lo        Link encap:Local Loopback
          inet addr:127.0.0.1 Mask:255.0.0.0
          UP LOOPBACK RUNNING MTU:16436 Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

wlan0     Link encap:Ethernet HWaddr 00:0C:43:30:72:81
          BROADCAST MULTICAST MTU:1500 Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

~ >: ifconfig wlan0 192.168.1.2 netmask 255.255.255.0 up
~ >: ifconfig
eth0   Link encap:Ethernet HWaddr 00:E?49:83:76:1A
          inet addr:192.168.1.168 Bcast:192.168.1.255 Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
          RX packets:14 errors:0 dropped:0 overruns:0 frame:0
          TX packets:6 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:896 (896.0 B) TX bytes:272 (272.0 B)
          Interrupt:51 Base address:0x4300

wlan0     Link encap:Ethernet HWaddr 00:0C:43:30:72:81
          inet addr:192.168.1.2 Bcast:192.168.1.255 Mask:255.255.255.0
          UP BROADCAST MULTICAST MTU:1500 Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

如果你想要让你的迷你路由器支持DHCP自动分配IP，那么你首先要在你的开发板上移植dhcpd的命令（busybox中也有udhcpd的命令，不过功能没有dhcpd强大）

它的一些配置文件为：

/tmp >: vim dhcpd_wlan0.conf

subnet 192.168.5.0 netmask 255.255.255.0 {
range 192.168.5.10 192.168.5.100;/分配的子网的范围/
option domain-name-servers 4.2.2.2, 8.8.8.8;/域名解析服务器/
option routers 192.168.5.1;/配置路由器表/
default-lease-time 18800;
max-lease-time 72000;
authoritative;
}

subnet 子网

网络的一部分。它是物理上独立的网络段，与网络其它部分共享网络地址，并用子网号区分。

并在/tmp目录下用touch创建dhcpd_wlan0.leases文件

之后运行命令dhcpd -q -pf dhcpd_wlan0.pid -cf dhcpd_wlan0.conf -lf dhcpd_wlan0.leases wlan0

/tmp >: vim dhcpd_wlan0.pid

704 /这里的进程号是我们dhcp服务开启时，自己把进程号写入到这个文件中，每次启用都会覆盖写入/

就设置好了dhcp的服务。

之后我们就要用hostapd工具来配置我们的迷你路由器了，没有这个工具请自行百度移植。（要学会利用好百度，goole)它的配置文件为：

/apps/etc/network >: vim hostapd.conf

# Software AP daemon program hostapd configure file
# FILE:/apps/etc/network/hostapd.conf
# Copyright (C) 2012 GuoWenxue <guowenxue@gmail.com QQ:281143292>

ctrl_interface=/var/run/hostapd
interface=wlan0
#bridge=br0
driver=nl80211
ssid=Router_s3c2440/你可以给你的WIFI起个自己想要的名字/
hw_mode=g
channel=7 /802.11b/g工作在2.4～2.4835GHz频段，这些频段被分为11或13个信道，我们一般设置小于10/
macaddr_acl=0
auth_algs=1
ieee80211n=1
dtim_period=2
rts_threshold=2347
fragm_threshold=2346
macaddr_acl=0
eap_server=0
wpa=2
wpa_passphrase=lingyun_embedded/自己设置密码/
wpa_key_mgmt=WPA-PSK

# WPA standard definition only support TKIP, but the vendor
# support AES-CCMP(A.K.A AES or CCMP) too.
wpa_pairwise=TKIP CCMP

# RSN(A.K.A WPA2) standard define support TIKP AES-CCMP.
rsn_pairwise=TKIP CCMP

wpa_group_rekey=86400
wpa_gmk_rekey=86400

如果你曾配置过路由器，有些选项你会熟悉吧。初学没必要把每个选项弄懂，把几个重要的设置好就行了。

配置好之后就可以运行了：

~ >: mkdir -p /var/run/hostapd

~ >: hostapd -B /apps/etc/network/hostapd.conf
Configuration file: /apps/etc/network/hostapd.conf
Using interface wlan0 with hwaddr 00:0c:43:30:72:81 and ssid 'Router_s3c2440'

~ >: ls /var/run/hostapd/
wlan0（不清楚这里生成和下面的mon.wlan0有什么关系，有大神请留言指教）

可以看到生成的wlan0,而且

~ >: ifconfig
eth0      Link encap:Ethernet HWaddr 00:E5:49:83:76:1A
          inet addr:192.168.1.168 Bcast:192.168.1.255 Mask:255.255.255.0
          UP BROADCAST MULTICAST MTU:1500 Metric:1
          RX packets:371446 errors:0 dropped:43 overruns:0 frame:0
          TX packets:306189 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:360520116 (343.8 MiB) TX bytes:140937225 (134.4 MiB)
          Interrupt:51 Base address:0x4300

lo        Link encap:Local Loopback
          inet addr:127.0.0.1 Mask:255.0.0.0
          UP LOOPBACK RUNNING MTU:16436 Metric:1
          RX packets:22 errors:0 dropped:0 overruns:0 frame:0
          TX packets:22 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:1320 (1.2 KiB) TX bytes:1320 (1.2 KiB)

mon.wlan0 Link encap:UNSPEC HWaddr 00-0C-43-30-72-81-00-00-00-00-00-00-00-00-00-00
          UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
          RX packets:2883 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:329852 (322.1 KiB) TX bytes:0 (0.0 B)

wlan0     Link encap:Ethernet HWaddr 00:0C:43:30:72:81
          inet addr:192.168.5.1 Bcast:192.168.5.255 Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
          RX packets:310453 errors:0 dropped:0 overruns:0 frame:0
          TX packets:372073 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:141302428 (134.7 MiB) TX bytes:365778847 (348.8 MiB)

会发现多生成了一个mon.wlan0的网络接口。这个查了下也没弄清是怎么工作的。

但是现在你还无法上网，联网的结果是会是受限的访问权限。

这是因为我们数据没法通过路由器转发出去,解决方法是用iptables来实现NAT。首先你要移植iptables到你的开发板，

NAT分成了两种类型，即源NAT(SNAT)和目的NAT(DNAT)，顾名思义，所谓SNAT就是改变转发数据包的源地址，所谓DNAT就是改变转发数据包的目的地址。

NAT表也有三条缺省的"链"(chains)，这三条链也是规则的容器，它们分别是:

PREROUTING:可以在这里定义进行目的NAT的规则，因为路由器进行路由时只检查数据包的目的ip地址，所以为了使数据包得以正确路由，我们必须在路由之前就进行目的NAT;

POSTROUTING:可以在这里定义进行源NAT的规则，系统在决定了数据包的路由以后在执行该链中的规则。

OUTPUT:定义对本地产生的数据包的目的NAT规则。

有一种SNAT的特殊情况是ip欺骗，也就是所谓的Masquerading，通常建议在使用拨号上网的时候使用，或者说在合法ip地址不固定的情况下使用。

对于nat没什么深入研究，下面有个网址讲的不错:

http://www.51cto.com/html/2005/0813/1388.htm

配置SNAT

Linux可以很方便的通过iptables配置SNAT服务器，命令如下：

~ >: ptables -t nat -I POSTROUTING -o eth0 -j MASQUERADE
~ >: iptables -A FORWARD -s 192.168.5.0/24 -j ACCEPT
~ >: iptables -A FORWARD -d 192.168.5.0/24 -j ACCEPT

其中第一条表示将通过本机的转发数据包从eth0（外网）这个网卡发出去，另外两条表示只转发192.168.5.0/24这个网段过来的数据包，这个网段正好是wlan0其它设备连上本机以后分配的网段。

还需要在打开内核的ip转发功能：

~ >: vim /etc/sysctl.conf

添加或修改这样一段：

net.ipv4.conf.default.rp_filter = 1

然后执行命令

~ >: sysctl -p

再把我们的网线连上开发板，我们的电脑就可以连接开发板上网了。
