MATLAB 语言基础知识 数据类型 数值类型 整数算术运算

本文说明如何对表示信号和图像的整数数据执行算术运算。

加载整数信号数据

加载由四种乐器发出的信号组成的测量数据集，并将数据中 8 位和 16 位的 A 至 D 结果保存为 int8、int16 和 uint16。时间存储为 uint16。

load integersignal

% Look at variables
whos Signal1 Signal2 Signal3 Signal4 Time1

Name            Size            Bytes  Class     Attributes

  Signal1      7550x1              7550  int8
  Signal2      7550x1              7550  int8
  Signal3      7550x1             15100  int16
  Signal4      7550x1             15100  uint16
  Time1        7550x1             15100  uint16

对数据绘图

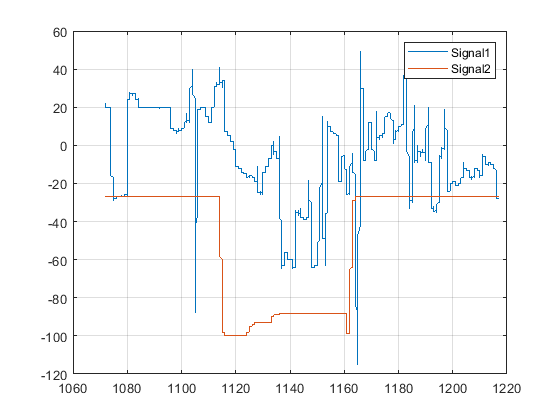

首先，对两个信号绘图以查看信号范围。

plot(Time1, Signal1, Time1, Signal2);
grid;
legend('Signal1','Signal2');

可能需要对这些值进行缩放以计算信号代表的实际物理值，例如电压。

处理数据

可以对整数执行标准算术运算，例如 +、-、* 和 /。假设要计算 Signal1 和 Signal2 的和。

SumSig = Signal1 + Signal2; % Here we sum the integer signals.

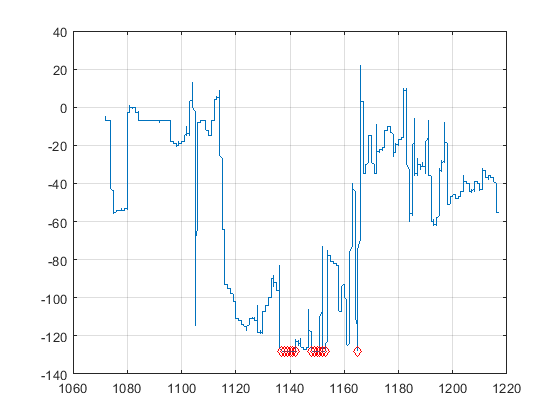

现在，对和信号绘图并查看饱和位置。

cla;
plot(Time1, SumSig);
hold on
Saturated = (SumSig == intmin('int8')) | (SumSig == intmax('int8')); % Find where it has saturated
plot(Time1(Saturated),SumSig(Saturated),'rd')
grid
hold off

标记所示即信号饱和的位置。

加载整数图像数据

接下来，看一下对一些图像数据执行的算术运算。

street1 = imread('street1.jpg'); % Load image data
street2 = imread('street2.jpg');
whos street1 street2

  Name           Size                Bytes  Class    Attributes

  street1      480x640x3            921600  uint8
  street2      480x640x3            921600  uint8

可以看出，图像为 24 位颜色，存储为三个 uint8 数据平面。

显示图像

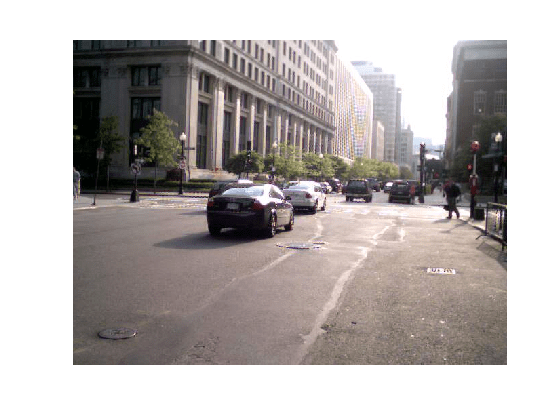

显示第一个图像。

cla;
image(street1); % Display image
axis equal
axis off

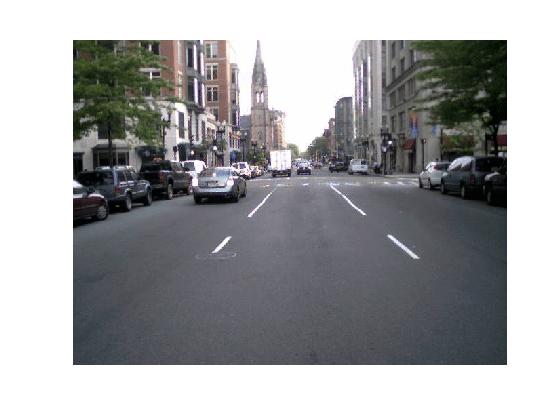

显示第二个图像

image(street2); % Display image
axis equal
axis off

缩放图像

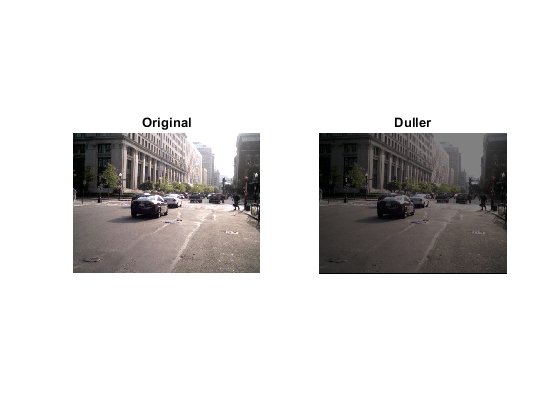

可以按一个双精度常量缩放图像，但仍保持以整数形式存储图像。例如，

duller = 0.5 * street2; % Scale image with a double constant but create an integer
whos duller

  Name          Size                Bytes  Class    Attributes

  duller      480x640x3            921600  uint8

subplot(1,2,1);
image(street2);
axis off equal tight
title('Original');  % Display image

subplot(1,2,2);
image(duller);
axis off equal tight
title('Duller');    % Display image

添加图像

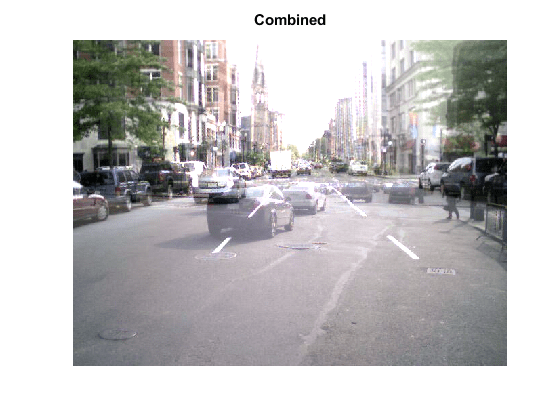

现在，将两个街道图像叠加在一起，并对重影结果绘图。

combined = street1 + duller; % Add |uint8| images
subplot(1,1,1)
cla;
image(combined); % Display image
title('Combined');
axis equal
axis off
