74HC163与74HC161 同步和异步计数器仿真示例

74HC163与74HC161 同步和异步计数器仿真示例

在讲74HC163时，将前面一篇的与74HC161放到一起来，加深巩固和学习。

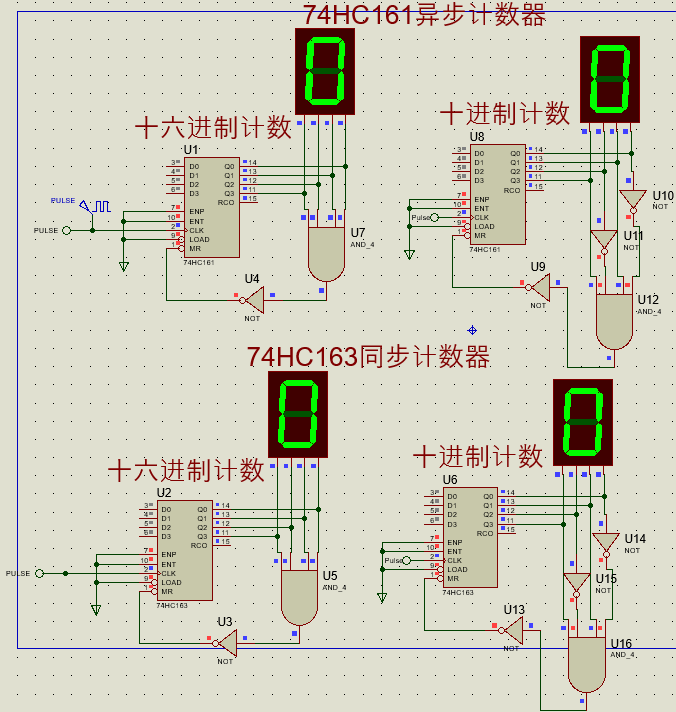

• Proteus仿真


74HC163与74HC161差异

清零方式不一样:

• 74HC161：74HC161是异步清零，只要在清零输入端MR输入低电平，立即清零。
• 74HC163：74HC163是同步清零，在清零输入端MR输入低电平并不立即清零，需要在下一个时钟脉冲到来时才清零。

计数原理不同

• 74HC161：异步二进制计数器在做加法计数时是以从低位到高位逐位进位的方式T作的。因此，其中的各个触发器不是同步翻转的。按照二进制加法计数规则，第i位如果为1，则再加上1时应变为0，同时向高位发出进位信号，使高位翻转。
• 74HC163：同步计数器，与异步计数器相比，除电路结构形式不同外，原理、功能、分类等基本相同。由三个JK触发器组成的M=2的三位二进制加法计数器。计数脉冲N同时加到各触发器时钟CP端，触发器状态更新同时进行。

相同功能的相关型号芯片

• MM54HC160/MM74HC160 and MM54HC161/MM74HC161都属于异步清零计数。
• MM54HC162/MM74HC162功能和MM54HC163/MM74HC163计数器是同步的时钟。也就是说，当清除的输入保持低时，计数器在CLOCK的正边缘被清除。

仿真资源和数据手册

链接：https://pan.baidu.com/s/1rwUXQ4yxR0uQVzSvDU2umQ
提取码：yevl
