一、D触发器

1. 简介

1. D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
2. D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。
3. 对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。

2. 结构

1. D触发器由4个与非门组成，其中G1和G2构成基本RS触发器。
2. 边沿触发器允许在CP触发沿来到前一瞬间加入输入信号。
3. 边沿D触发器也称为维持-阻塞边沿D触发器。边沿D触发器可由两个D触发器串联而成，但第一个D触发器的CP需要用非门反向。

3. 工作原理

二、设计D触发器及验证

1. 设计D触发器

1. 工程创建

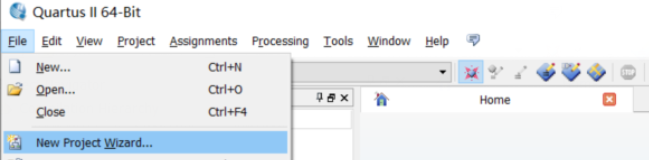

   • file -> new project

   • 修改文件存储位置，名称，后默认next操作

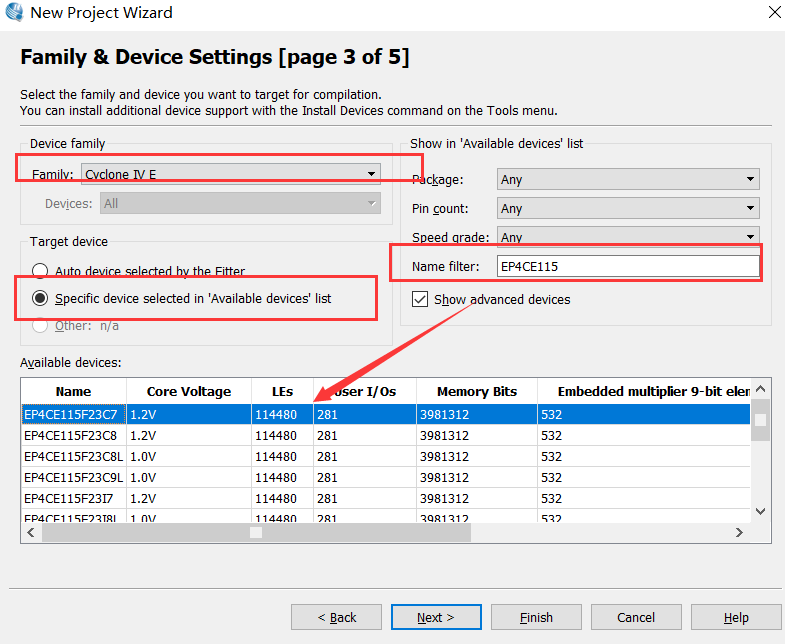

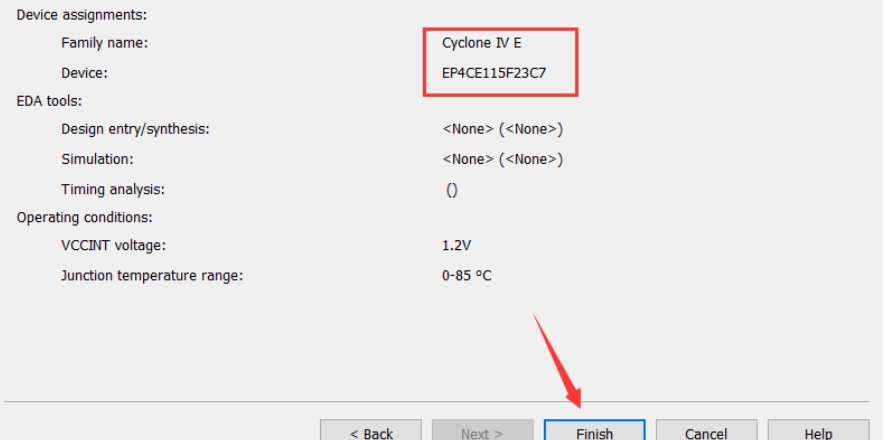

   • 勾选所需芯片
   • 后默认执行next操作，完成工程创建
2. 创建波形文件

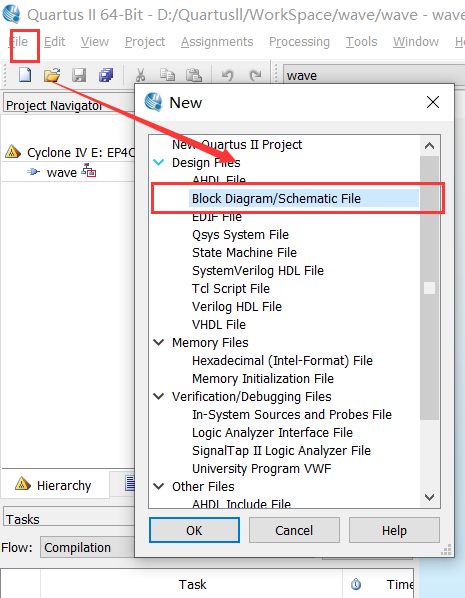

   • 新建框图文件

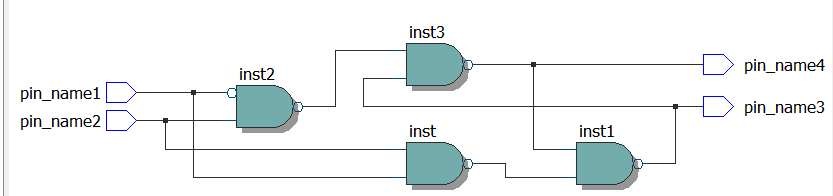

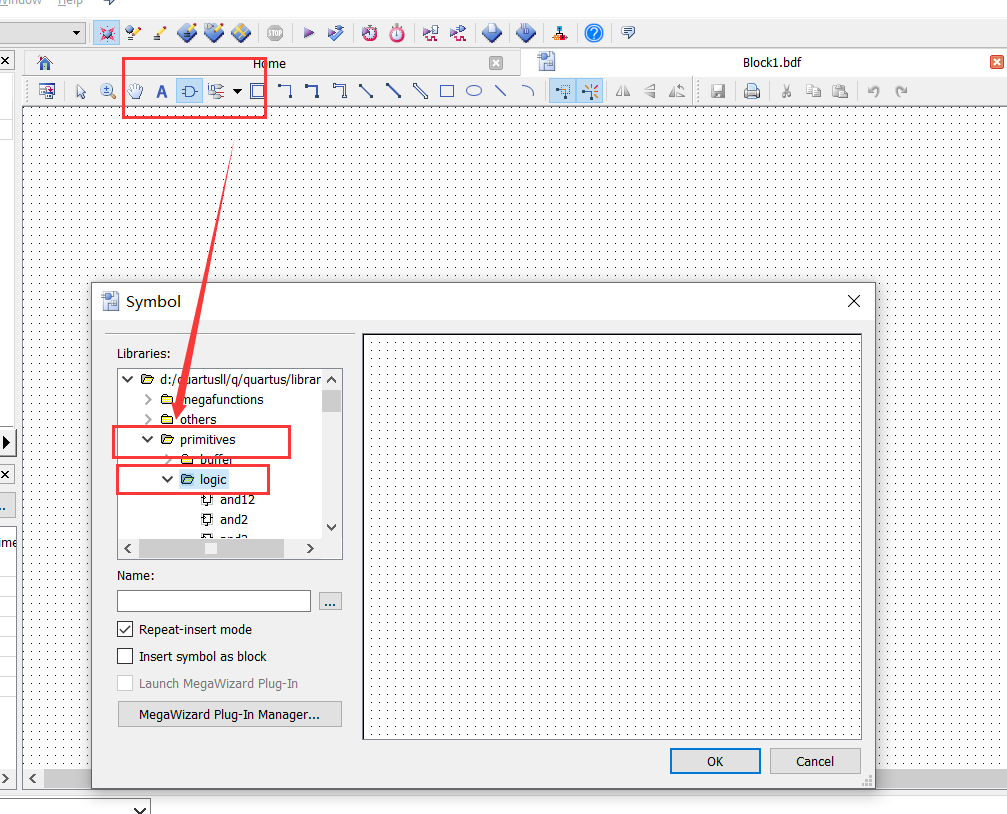

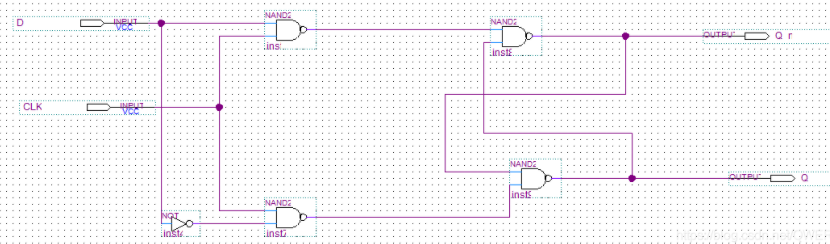

   • 根须需求选择所需器件，连接通路

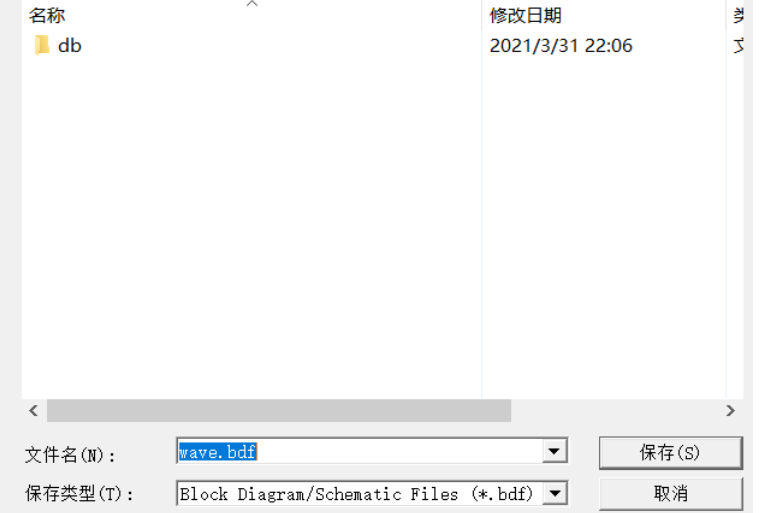

   • 保存文件在工程文件中
3. 编译原理图文件，并检查是否存在问题，并查看警告信息，线路是否存在错误

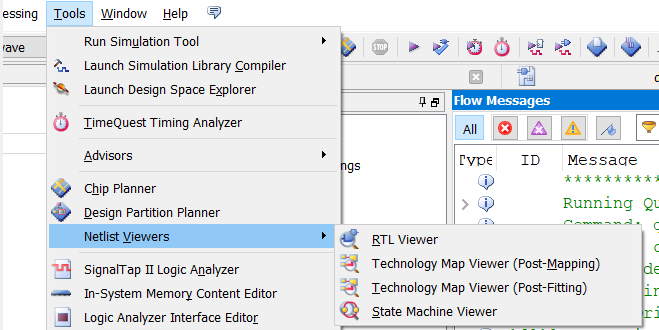

   • 使用 RTL Viewer查看硬件电路图

4. 创建vwm波形文件

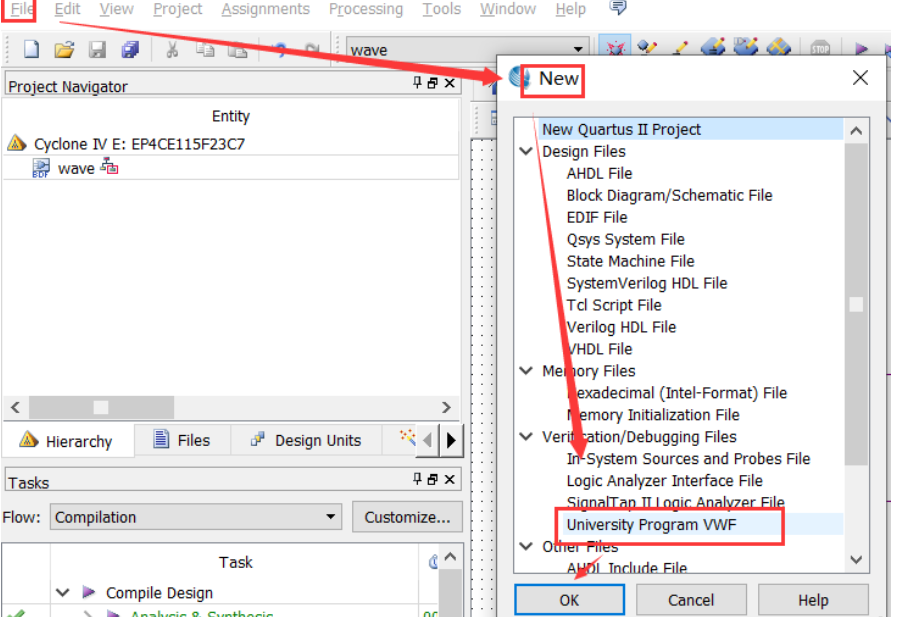

   • 新建文件

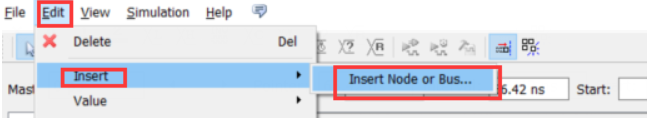

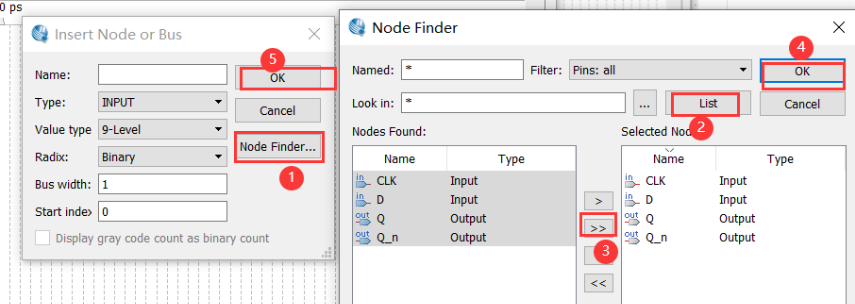

   • 插入响应引脚器件

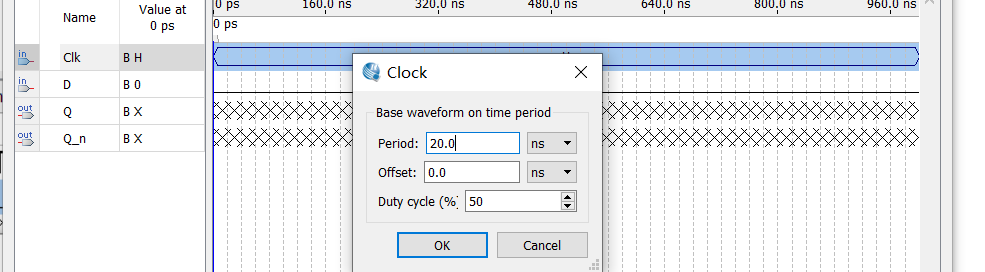

   • 编辑信号
   • 文件保存

2. 时序验证

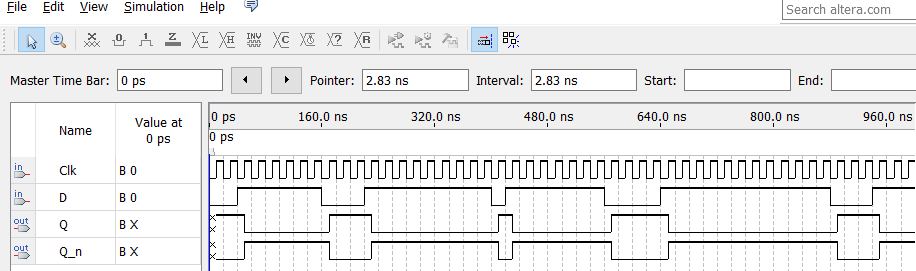

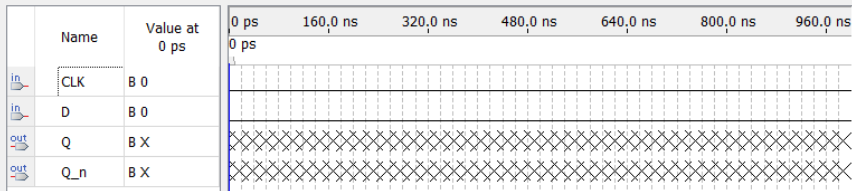

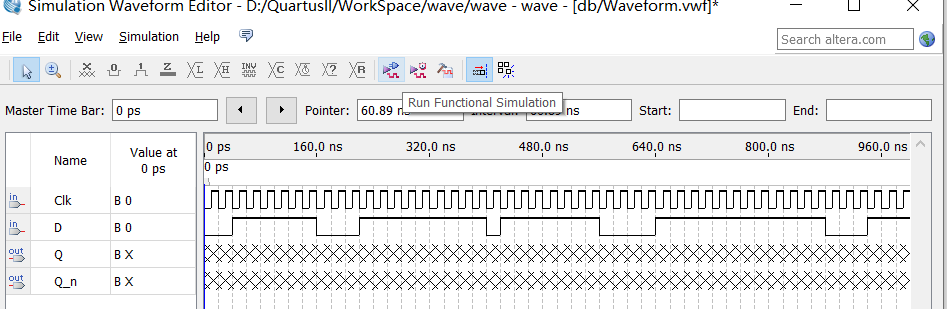

1. 运行vwm文件，并观察仿真波形


三、调用D触发器及验证

1. 新建工程同设计D触发器相同

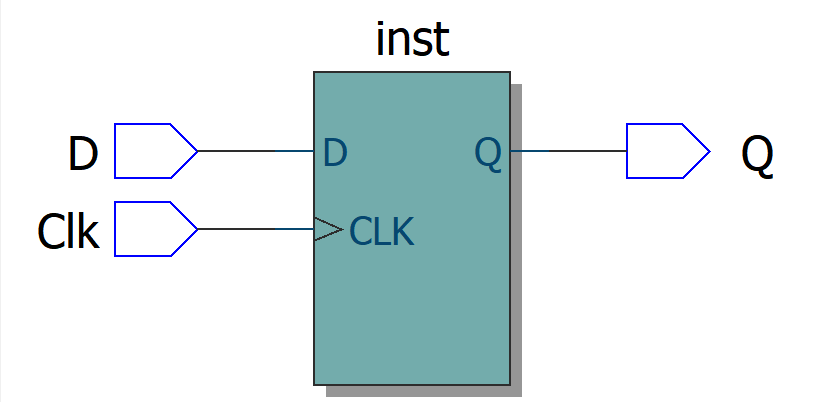

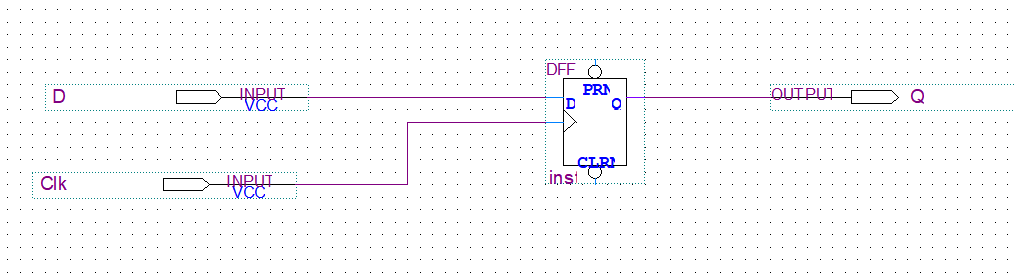

2. 直接调用D触发器，并添加输入输出


3. 创建vwm波形文件

4. 修改波形
5. 运行文件，仿真


四、总结

1. 仿真验证过程中出现问题

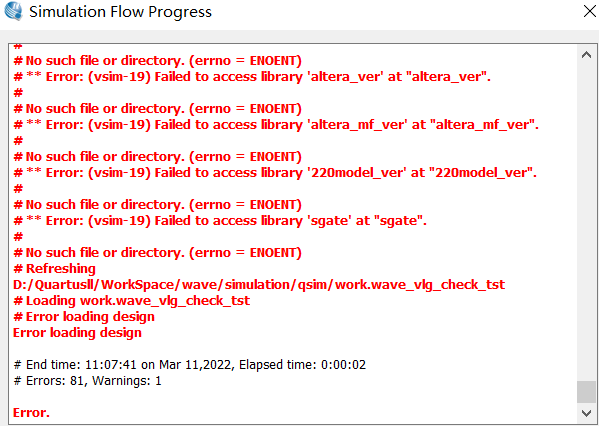

   • Simulation Flow Progerss进行错误

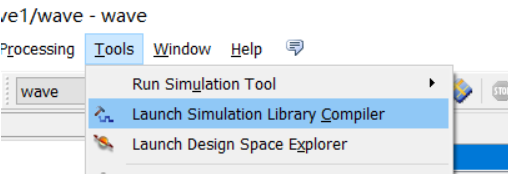

   • 修改调整
     • 连接modelsim

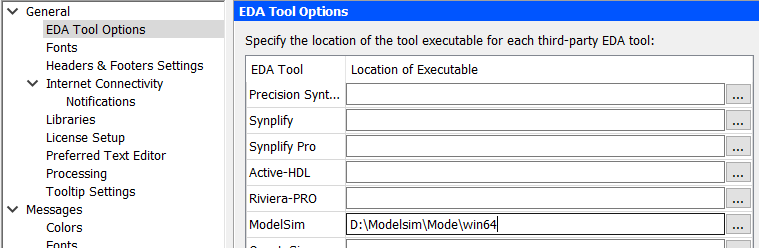

       Tools -> Options -> EDA

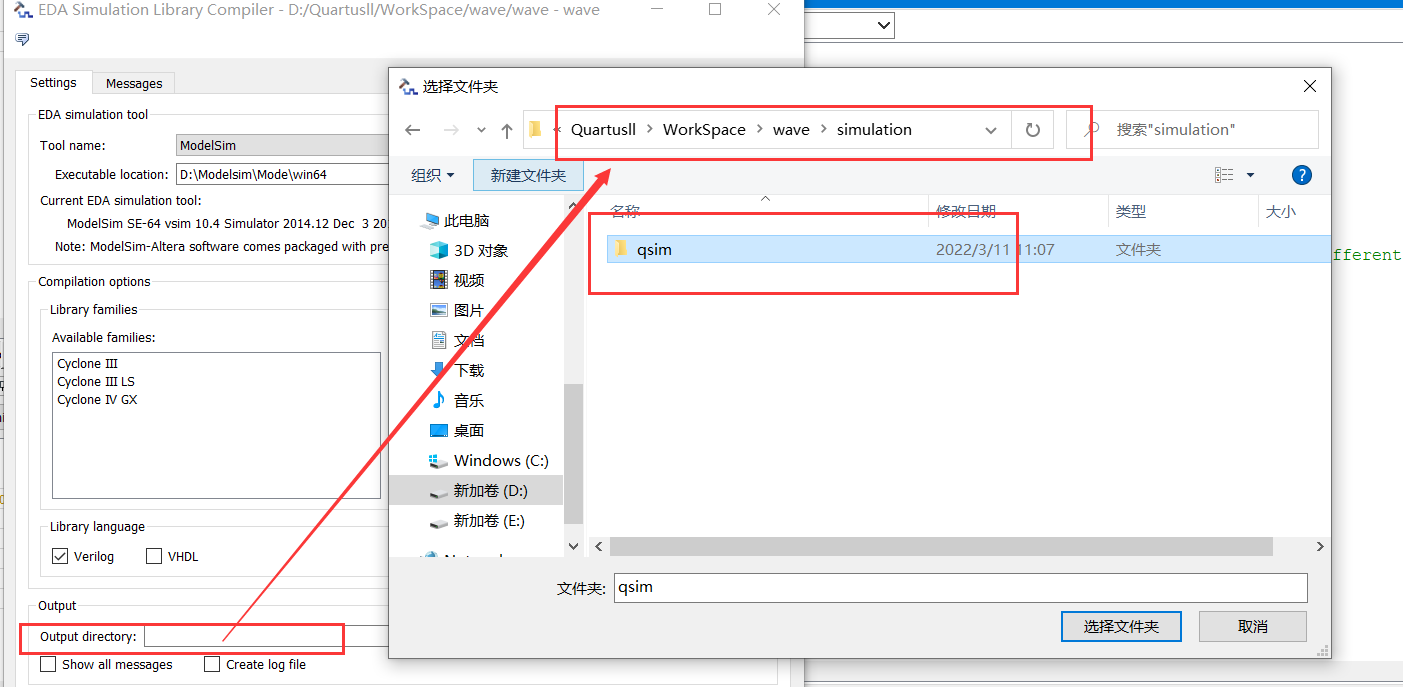

     • Output Diretory 文件添加

2. 总结
   D触发器及时序仿真的过程，可以发现D触发器的基本功能是在复位信号为1的时候，CLK的上升沿会引起Q值的变化。由此，可以得出次态方程为 Q n + 1 = D
