概述

1.寄存器
单片机内部有大量寄存器,寄存器是一种能够存储数据的电路,由触发器构成。(1)触发器触发器是一种具有记忆存储功能的电路,由门电路组成。常见的触发器包括:RS触发器、D触发器和JK触发器等,其中D触发器最为常用。D触发器的逻辑符号如图所示。

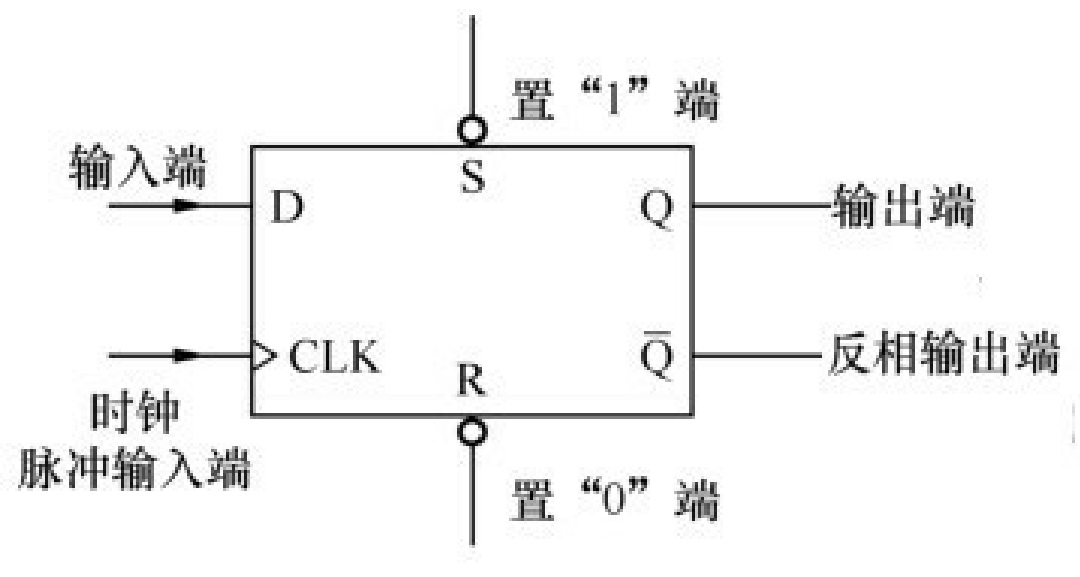

D触发器逻辑符号在这里插入图片描述
如图所示,D触发器的端子包括:输入端D、输出端Q、反相输出端、时钟脉冲输入端CLK、置“0”端R和置“1”端S。数据存储过程:当D触发器的D端输入数据“1”时,数据并不能马上被存入触发器,只有CLK端时钟脉冲信号上升沿(即低电平转为高电平时)到来时,“1”才能被存入触发器,存入后Q端输出“1”,端输出“0”。也就是说,只有时钟脉冲上升沿到来时,D触发器才能将输入端的数据存储起来,并从Q端输出。D触发器的置“0”和置“1”:当置“0”端R为低电平时,触发器被置“0”,即Q端为“0”;当置“1”端S为低电平时,触发器被置“1”,即Q端为“1”。(2)寄存器寄存器是单片机内部的基本存储单元,由触发器构成,一个触发器就是1位寄存器。图1-15所示是一种由D触发器构成的4位寄存器。
在这里插入图片描述

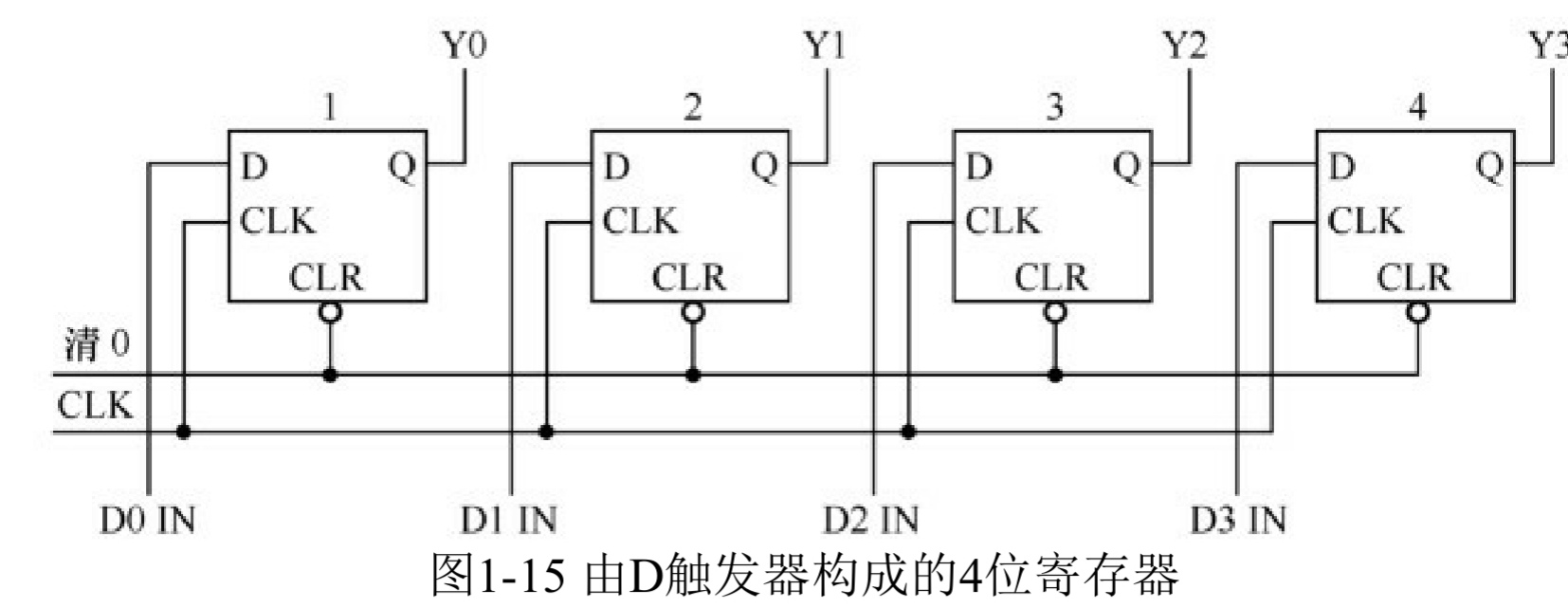

如上图所示1-15由D触发器构成的4位寄存器
在工作时,寄存器先让清0线为低电平,该低电平送到各触发器的CLR端(实际为D
触发器的R端),将各触发器清0,Y3Y2Y1Y0=0000;然后将数据送到各触发器输入端,
当CLK端的时钟脉冲上升沿到来时,输入端的数据就被存入到各触发器中,并从输出端输
出。
2.锁存器
锁存器也是一种能存储数据的电路。其特点是当锁存信号没有到来时,输出端的状态
随输入端状态的变化而变化;当锁存信号来到时,输入端的数据被锁存到输出端,即当输
入端的信号再变化时输出端也不会发生变化。下面如图所示为例来说明锁存器的工作原
理。

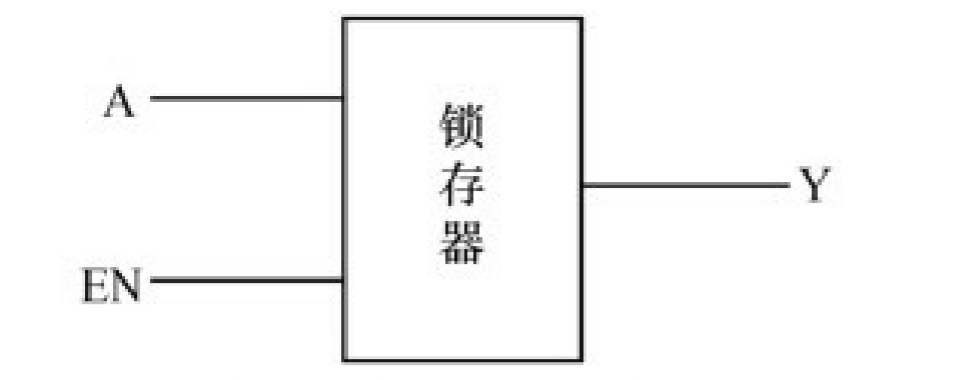

锁存器示意图在这里插入图片描述

当锁存器的控制端EN=1时,锁存器输出端Y与输入端A的状态保持一致,即A端数据变化时,Y端数据也变化;当锁存器的控制端EN由“1”变为“0”时,输入端此刻的数据马上被锁存到输出端,在EN=0期间,输出端的数据始终保持不变,不会随输入端而变化;当
EN又变为“1”时,即取消锁存,输出端又会随输入端的变化而变化。
有点像三态门电路但是不过三开门,电路运用的是通信方面单片机的通讯做区分。
