正文

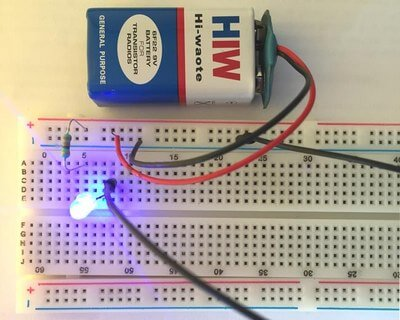

wire类型的信号需要连续赋值。例如,考虑一根电线用于连接面包板上的元件。只要将+5V电池施加在电线的一端,连接在电线另一端的元件就会得到所需的电压。

面包板连线

在Verilog中,这个概念是通过赋值语句(assign)来实现的,在赋值语句中,任何线或其他类似线的数据类型都可以用一个值来连续驱动,这个值可以是常数,也可以是一组信号组成的表达式。

赋值语法

赋值语法以关键字assign开头,后面是信号名,可以是单个信号,也可以是不同信号网的连接。驱动强度和延迟是可选的,主要用于数据流建模,而不是综合到实际硬件中。右侧的表达式或信号被分配给左侧的网或网的表达式。

语法结构如下:

assign <net_expression> = [drive_strength] [delay] <expression of different signals or constant value>

延迟值对于指定门的延迟很有用,并用于模拟实际硬件中的时序行为,因为该值决定了何时应该用评估值分配网。

使用 assign 语句时, 需要遵循一些规则:

  • LHS(左值) 应该始终是wire类型的标量或向量网络, 或者标量或矢量网络的串联, 而绝对不能是reg类型的标量或矢量寄存器。
  • RHS 可以包含标量或向量寄存器以及函数调用。
  • 只要 RHS 上的任何操作数的值发生变化, LHS 就会使用新值进行更新。
  • assign 语句也称为连续赋值, 并且始终处于活动状态

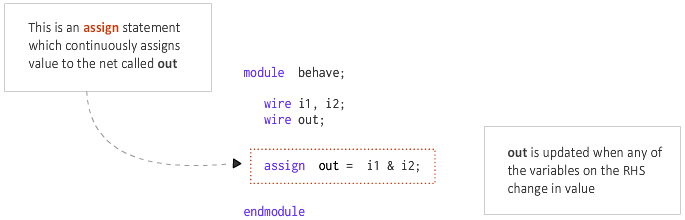

例如:

assign使用示例

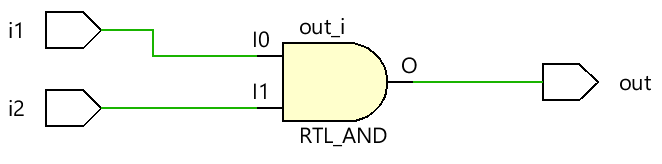

综合后的RTL图:

综合后的RTL原理图

reg类型变量赋值

reg类型的变量不能使用assign进行连续赋值,这是因为reg类型的变量可以存储数据,并且不需要连续驱动。我们只能在initial以及always块内对reg类型变量进行赋值。

隐性连续赋值

当使用assign给wire类型的网络赋值时,称为显示连续赋值,如果在定义的时候就对其连续赋值,称为隐形连续赋值。


wire [1:0] a;
assign a = x & y;       // Explicit assignment

wire [1:0] a = x & y;   // Implicit assignment

隐形连续赋值在Verilog中是被允许的。

组合逻辑设计

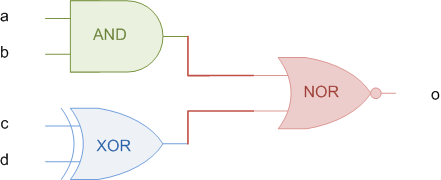

assign语句常用于组合逻辑设计,如下的电路图:

组合逻辑
使用Verilog描述为:

// This module takes four inputs and performs a boolean
// operation and assigns output to o. The combinational
// logic is realized using assign statement.

module combo (  input   a, b, c, d,
                output  o);

  assign o = ~((a & b) | c ^ d);

endmodule

其RTL硬件原理图为:

RTL原理图

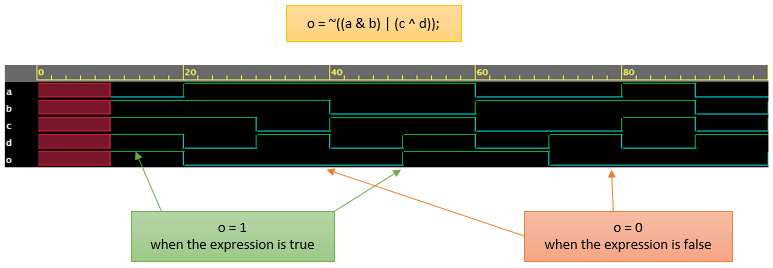

行为仿真:

仿真波形

举例说明

半加器设计

Verilog描述为:

module ha ( input   a, b,
            output  sum, cout);

  assign sum  = a ^ b;
  assign cout = a & b;
endmodule

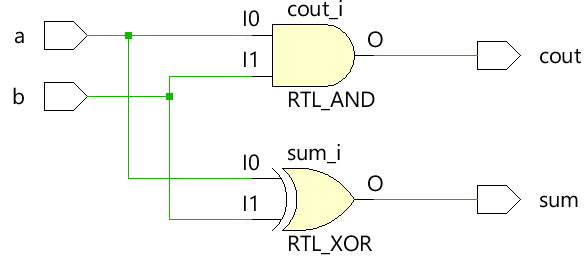

对应的RTL原理图为:
半加器的RTL原理图

tb文件:

module tb;
  // Declare testbench variables
  reg a, b;
  wire sum, cout;
  integer i;

  // Instantiate the design and connect design inputs/outputs with
  ha u0 ( .a(a), .b(b), .sum(sum), .cout(cout));

  initial begin
    // At the beginning of time, initialize all inputs of the design
    // to a known value, in this case we have chosen it to be 0.
    a <= 0;
    b <= 0;

    // Use a $monitor task to print any change in the signal to
    // simulation console
    $monitor("a=%0b b=%0b sum=%0b cout=%0b", a, b, sum, cout);

    // Because there are only 2 inputs, there can be 4 different input combinations
    // So use an iterator "i" to increment from 0 to 4 and assign the value
    // to testbench variables so that it drives the design inputs
    for (i = 0; i < 4; i = i + 1) begin
      {a, b} = i;
      #10;
    end
  end
endmodule

仿真结果:

ncsim> run
a=0 b=0 sum=0 cout=0
a=0 b=1 sum=1 cout=0
a=1 b=0 sum=1 cout=0
a=1 b=1 sum=0 cout=1
ncsim: *W,RNQUIE: Simulation is complete.

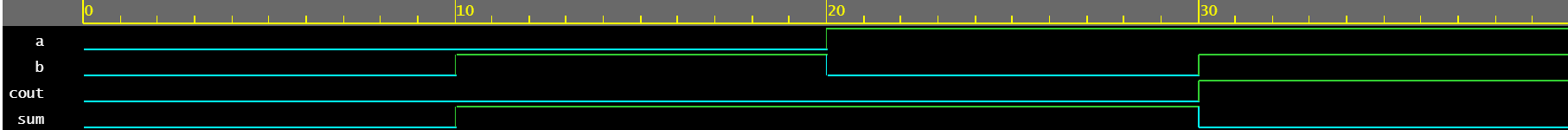

波形图

更多的例子不在话下。
