概述

今年6月30日，魅族在MX5手机发布会上宣布进军移动电源市场，随后这款10000mAh移动电源登陆京东众筹，15000台3分27秒售罄，引发行业热议。在收到了众筹版后，我们带来了拆解和评测，通过体验对魅族的mCharge快充技术有了大体了解，其中外观和效能两方面留下了深刻印象。

不过众筹版仅支持魅族自家手机快充的做法，这点让包括我们在内的很多用户不解。好在经过2个月的迭代后，魅族工程师对这款“不完美”的产品“回炉再造”。

10月21日的魅蓝metal发布会上，魅族再次发布了这款移动电源，而此次带来的是快充版和标准版两个版本，售价分别是149元和99元。

在发布会结束后，我们拿到了魅族移动电源（快充版）的工程样机，为了印证发布会上李楠对这款移动电源的介绍，尤其是快充方面是否给力，下面我们依旧带来了拆解和测试。

一、魅族移动电源（快充版）拆解

这里由于是工程样机，没有包装，开箱过程就略过，直奔拆解主题。

魅族10000mAh移动电源两个版本型号命名略有不同，快充版为M10，标准版叫M8。外观上十分相近，都来源于魅族手机第一代电池盒的创意灵感。

但是在材质上，快充版与之前的众筹款工艺一样，都是双材料注塑工艺，外壳是透明磨砂材质；而标准版则是一体成型的塑材，拿在手上还是很容易区分。

性能方面，魅族移动电源（快充版）支持mCharge双向快充技术，具体规格为输入 5V-12V 2A (MAX)，输出 5V/9V 2A (MAX)。

搭配UP1220快速充电器，充满 10000mAh 电量仅需3.5小时。为魅族 MX 5/PRO 5供电，10分钟即可极速充满电池的25%，同时支持小米等快充安卓设备。

内置ATL公司锂离子聚合物电芯，相比常见的18650电芯，同容量体积缩小30%，重量减少20%。

采用美国TI德州仪器BQ25895旗舰充电芯片，官方给出的板端效率高于93%以上。

外观设计上，魅族移动电源（快充版）配色采用了白与灰、透明与实色的双重结合。从边缘流线曲面设计中可见，这与另一侧的菱角分明形成了鲜明的对比，平面与弧面交相融合，没有采用市面上常见的“巧克力”方正设计理念，设计上追求最大契合掌心的握感。

产品的两侧都是圆弧设计，机身铭牌、4颗LED电量指示灯与USB的输入输出接口安放在了另外两面。输入与输出接口相隔留有充足间距，互不冲突。顶部除了两粒六角螺丝，找不到查看电量的开关按键，想要查看电量得先插入手机，通过负载后才能对应显示LED电量。

不过这个过于简洁的设计，第一次使用还得需要适应。

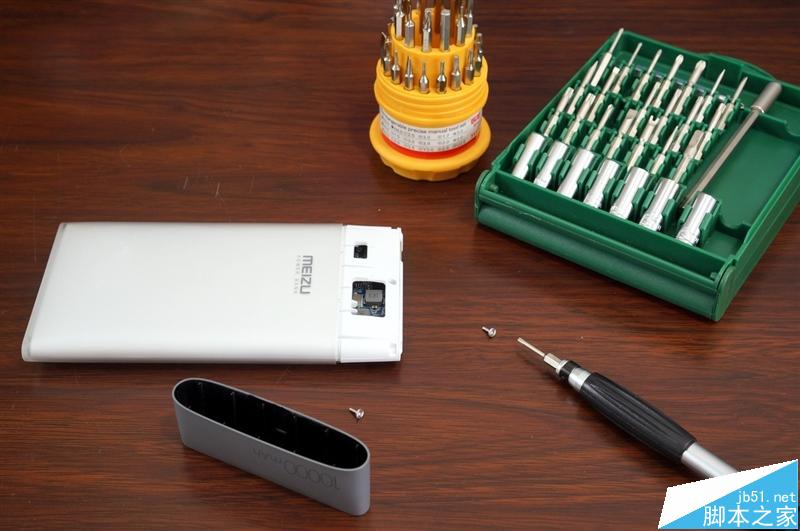

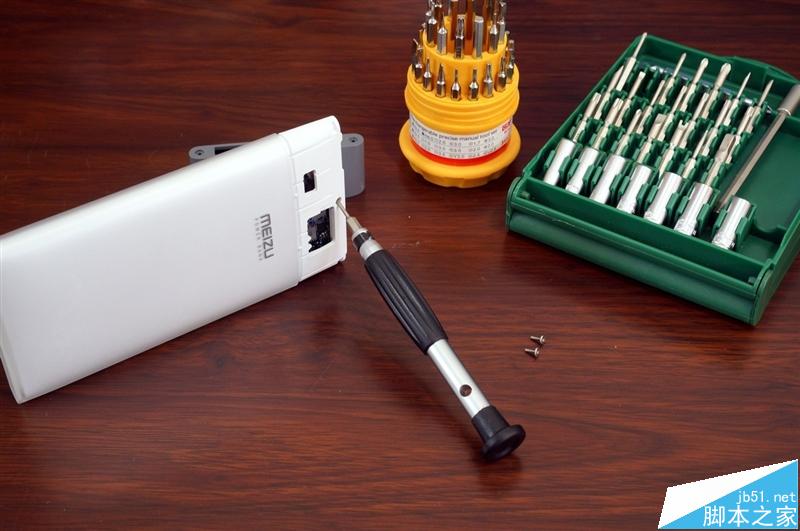

顶部的螺丝细节，还有同心圆，六角螺丝。拆解过程中发现螺丝有铜柱固定，不易滑丝。全部拆解，一共有7颗螺丝，其中5颗用于固定外壳；其余2颗用于固定PCB。

底部的两粒螺丝为隐藏式的设计，用美工刀划开装饰片即可看到。

魅族移动电源（快充版）装配过程中一共使用了3种螺丝规格，分别是头套T4梅花螺丝x2 、中壳十字螺丝x1 、透明套十字螺丝x2 。要注意了十字螺丝规格并不同，不要搞错。

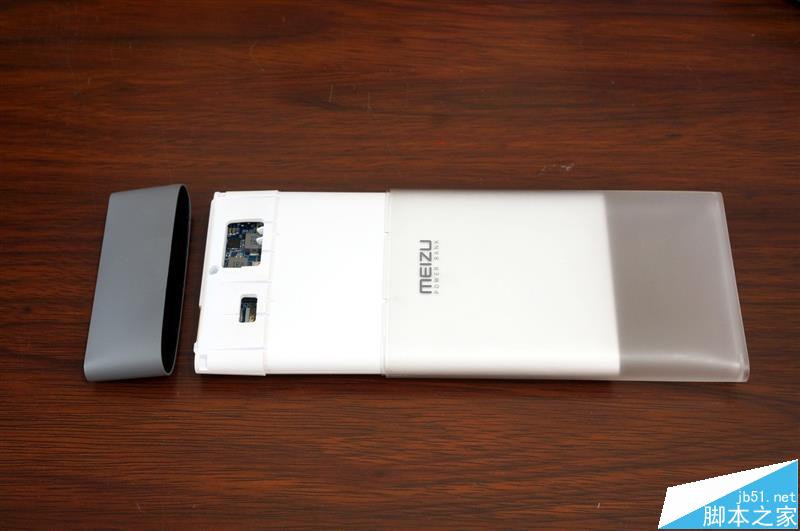

整个结构由五件组成，我们看到中间大两边小，这个设计不但要兼顾美学，还要考虑到模具的出模斜度。工艺方面，透明的外壳做了细微磨砂晒纹，有一定的抗磨防刮效果；顶部灰色部分则采用了喷涂，电源上面的LOGO、字符、参数都是丝印上去的。

内部采用了天地盖的扣位结构，撬开就能看到移动电源内部的PCB和电池组。魅族的这个设计，既方便组装，也方便好奇的玩家无损拆卸。比起超声波工艺而言，各有各的好。拆解过程中不要把刀片捅到电芯上，重要的事情说三遍，切记。

打开了，内部的外壳能看到非常多的扣位和加强筋，这个设计可以提升外壳的结构强度，避免重压下伤害到电芯，有一定保护作用。当然，为了强度而增加这么多扣位，开发前需要在模具上加入很多斜顶、滑块，无形中增加了开发成本和制作难度。不拆不知道，一拆吓一跳。

取出电池组和PCB电路，内部组成一目了然。

电池组共有两片，用麦拉片（高温胶）粘贴组成。电芯品牌为ATL，容量标准了两个指标，分别是典型电容5000mAh（18.5Wh），最低容量4880mAh（18.1Wh），电压平台3.7V，型号5758A2。左侧的二维码用于原厂追溯生产批次和出厂日期。

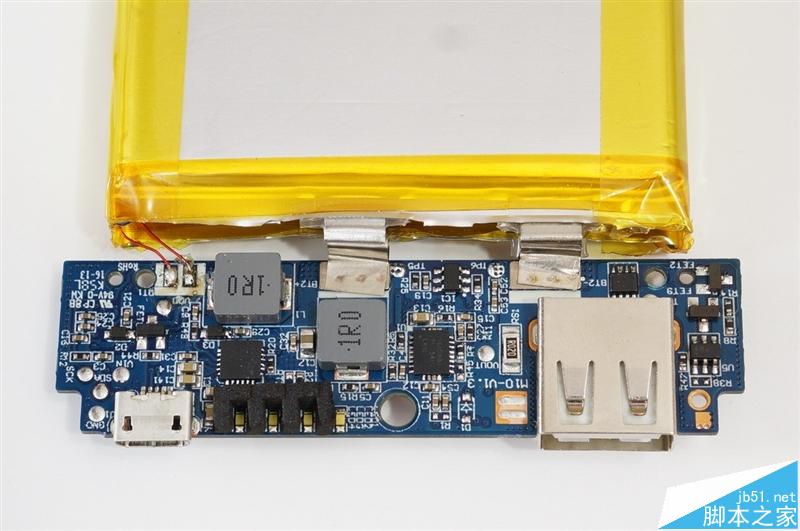

移动电源的电路分为充电、放电、电量显示控制三部分组成。这里大多数元器件都集中在了PCB正面，从左到右两颗主要的分别是TI BQ25895充电IC，TI TPS61088升压IC。

TPS61088是一颗比较经典的升压方案，在此之前移动电源厂商做快充输出，需要搭配升压加同步MOS两颗器件，有了TPS61088一颗就搞定了，节省了PCB空间，效率表现更优秀，堪称移动电源工程师心中的梦中情人。

四颗LED电量指示灯每颗代表25%比例，依次为25%、50%、75%、100%四档；为了防止窜光，使用了黑色海绵做了遮光处理。

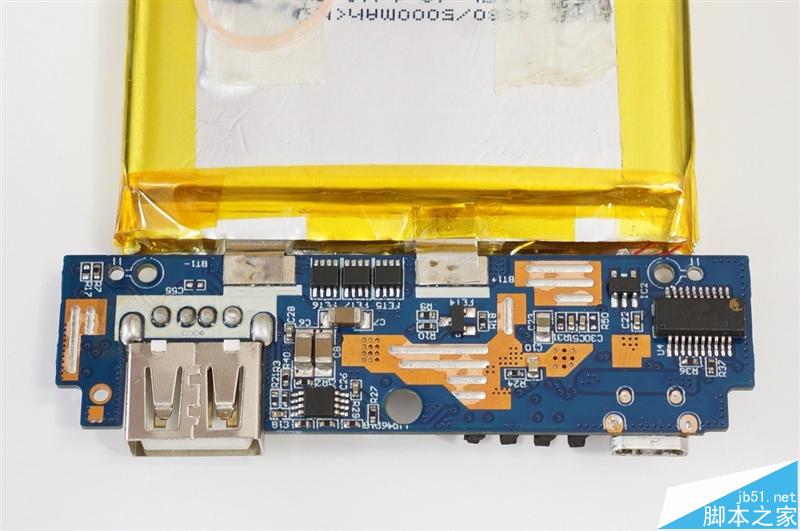

背面PCB最右侧20只脚封装的是MCU（单片机微处理器），中间三颗8只脚封装的是MOS。图中铜黄色的位置可见PCB做了大量的OSP工艺，用于保护电路板防氧化，耐热冲击，耐湿性，在常态环境中不易生锈。银色条状为锡桨，与中间金黄色的孔洞搭配，是用来给充放电IC辅助散热。

刚刚我们在正面已经看到了电芯通过点焊的工艺固定，背面也同样采用这样的工艺，此处该点个赞，这样做不但牢固，还能增大电流传输面积。

这面由于采用20毫欧检测电阻，在背面加了一颗运放进行放大（位于USB口右侧）、3颗1206的MLCC（运放上面），作为升压的输出滤波。

TI BQ25895，作为BQ24195的继任者，针对高压输入进行了优化，提升了充电的最大输出电流和效率，并且提升了5V的输出电流，尽管实际上，这款移动电源并没有选用BQ25895的5V输出而是用了TPS61088单独做为升压。

BQ25895是一颗多合一一体化功能的主控，输入电压最高可达14V，从而向下兼容高通Quick Charge 2.0的9V、12V两档电压，而对MTK Pump Express的7V、9V、12V支持也更不在话下。

这个输入主控之前我们在拆解小米ZMI 10000mAh、乐视13400mAh两款快充移动电源的时候也有见到过。

TI BQ25895是一款适用于锂离子电池和锂聚合物电池的高集成度5A开关模式电池充电管理和系统电源路劲管理芯片。该芯片支持高输入电压快速充电。其低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。具有电池和系统设置的I2C串行接口使得此芯片成为一个真正的灵活解决方案。

升压部分用的TI TPS61088，性能会在下面的放电测试中揭晓。他支持2.7V-12V电池电压，升压后可达4.5V-12.6V，这个电压段足够满足高通Quick Charge 2.0和MTK Pump Express Plus的宽电压输出范围。TPS61088上方的R020电阻，是移动电源检测输出电流的原件，通常移动电源中采用的都是50毫欧的电阻，在2A输出下，有100mV，也就是0.1V的压降，降低输出电压。

魅族采用的20毫欧电阻，是市面上常规产品的40%，也就是说2A输出，只有40mV的压降，降低损耗，提高移动电源的输出效率。

TI TPS61088 是一款高功率密度的全集成升压转换器，配有一个 11mΩ 功率开关和一个 13mΩ 整流器开关，可为便携式系统提供高效的小尺寸解决方案。 TPS61088 具有 2.7V 至 12V 的宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器件具备 10A 开关电流能力，并且能够提供高达 12.6V 的输出电压。外观采用 20 引脚 4.50mm×3.50mm VQFN 封装。

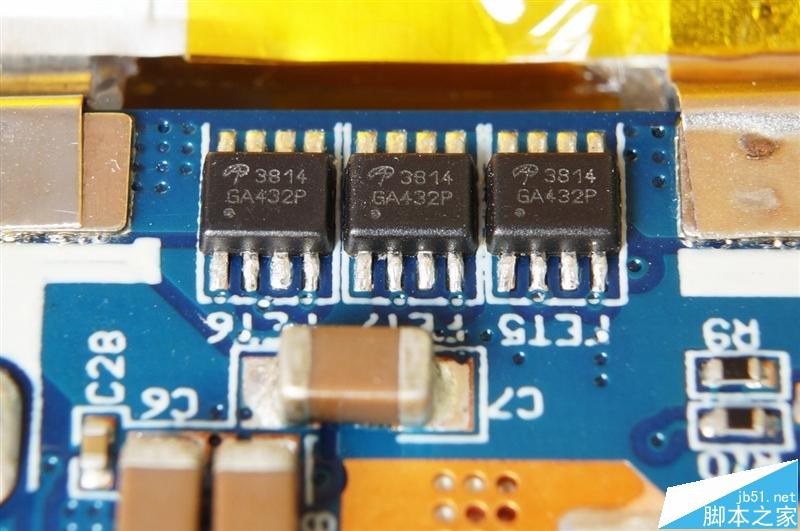

在其他移动电源都在用SOT23-6封装的8205时，魅族很有前瞻性的选择了DFN封装低内阻的美国万代AON3814，不光提高效率，更增加了可靠性。保护板选用3颗3814，最大限度地减小保护板在大电流下的压降。

遮光海绵避免各档电量漏光到隔壁，也是很贴心的一个举动。

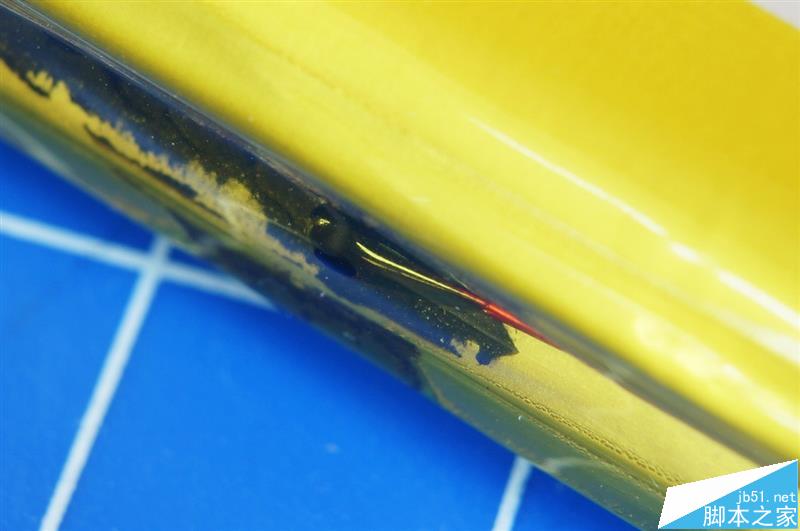

温控保护探头。

由于快充输入和输出，在尽可能短的时间内对电池进行充放电，如果放在包里或者不通风的环境，PCB的温升加上电池的温升，有可能造成危险，在电池组中间上加装了热敏探头，当电池遇到过热（或者低温）的环境，停止对电池的充放电，避免发生危险。

单片机选用了HOLTEK台湾盛群半导体的HT45SC675，这里用于提供电量显示，此外魅族移动电源（快充版）的输出部分没有找到高通Quick Charge 2.0和MTK Pump Express Plus的识别IC，通过查阅高通最新一期的快充合作伙伴认证列表我们在当中找到了HOLTEK的HT45系列解决方案。

由此判断，魅族的输出其实具备了高通Quick Charge 2.0的认证条件，不过，高通在输入端并不打算开放给友商，只能使用自家的SMB充电方案。为此，考虑到不必要的风险，魅族绝口不提高通Quick Charge 2.0你懂的。不过，好在魅族打出了自家mCharge快充技术，这个就更为灵活，可见大家是你中有我，我中有你。

二、魅族移动电源（快充版）测试

通过拆解，魅族移动电源（快充版）内部做工一览无余，从用料上来看，走在了行业的前列，但是光有好料还行，日常应用给力才是真实力。下面是对这款移动电源的充电、放电、温度、效率全面测试，一起看看149元的售价值不值。

首先是充电测试，经常有网友留言想要看到移动电源（手机）的完整充电时间，为此我们的工程师开发了一套完整的ChargerLAB充电功率曲线图，通过图形化和百分比形式将充电时间数据精确到秒。

这里使用魅族MX5/PRO5自带的UP1220充电器给移动电源充电，这款充电器支持和MTK Pump Express Plus和高通Quick Charge 2.0双协议，输入支持100-240V全网宽幅电压；输出共有三档，分别是5V或9V或12V，都是2A，输出功率高达24W。在将移动电源电量放到四颗指示灯都熄灭时开始充电，图中X轴为时间（Time），Y轴为功率（Wh）。

魅族移动电源（快充版）在0%-88.43%电量之间仅花费了2小时57分钟22秒，比传统5V 2A充电快了至少60分钟；其中在3小时35分时，电压下降到了5V，开始进入小电流充电，整个移动电源已经充到了92.43%，趋于饱和。
