概述
本章内容
重点
• SAR成像几何关系；SAR回波模型；SAR成像模型；
• RD成像算法；SAR成像质量；
• 距离徙动；距离校正；
• 实时成像；回波模拟；
要求
• 掌握SAR回波模拟的过程；
• 理解距离徙动的概念；
• 掌握RD成像算法的过程。
一、成像模型
对合成孔径原理的理解
l 方位向虚拟阵列天线合成大孔径
l 方位向多普勒频率变化形成LFM信号
》》》雷达与目标发生相对运动，引起两者相对位置的改变，这是实现合成孔径的物理基础；
SAR成像主要围绕以上相对位置（方位向+距离向）的变化展开研究工作。
-
回波信号中的两个时间变量
回波信号中的两个时间变量
l 距离向时间τ，一般为us量级，快时间；
l 方位向时间t，一般为ms量级，慢时间。
-

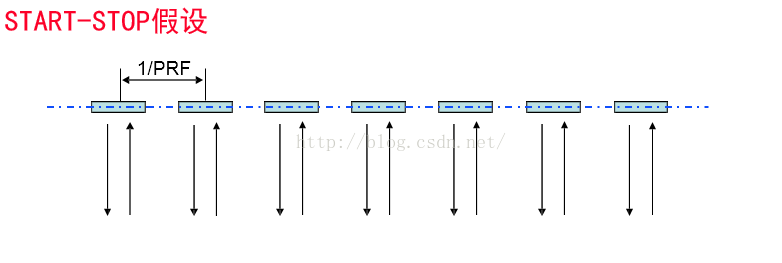

根据时间的定义，回波接收与平台运动过程可假设为START-STOP过程
-
即雷达在每一个脉冲发射与接收过程中方位向保持静止，这便于理解回波形成过程，也便于后续成像算法的设计与理解。
% 名称： 基于RD算法的雷达成像仿真
% 作者： _Sure_
% 时间： 2016.05.25
%%产生Stripmap SAR的回波
close all;
clear all;
clc;
%{
close all 是关闭所有窗口(程序运行产生的，不包括命令窗，editor窗和帮助窗）
clear all是清除所有工作空间中的变量
clc 是清除命令行
clear 是清除那一堆存在内存里的数据的，
close 是关闭打开了的文件，一般文件开头写
%}
%---------------------------------start-----------------------------------%
%-------------------------------基本参数设置-------------------------------%
thetaT=0; %T平台波束斜视角
thetaT=thetaT*pi/180; %rad弧度
thetaR=0; %R平台波束斜视角
thetaR=thetaR*pi/180; %rad弧度
c=3e8; %光速
fc=1.5e9; %载波频率1.5G
lambda=c/fc; %载波的波长%%-----------测绘带区域----------------
X0=？; %方位向[-X0,X0]，范围有自己根据实际情况确定
Rtc=3000; %载波发射距离
Rrc=3000; %载波接收距离
Rc=(Rtc+Rrc)/2; %载波距离向
R0=150; %距离向[Rc-R0,Rc+R0]
%%-----------距离向(Range),r/t domain---
Tr=1.5e-6; %LFM信号脉宽 1.5us (200m)
%{
概念普及：
LFM信号：(Linear-freuency-modulation)
线性调频信号
%}
Br=150e6; %LFM信号带宽 150MHz
Kr=Br/Tr; %调频斜率
Nr=512; %快时间采样点数
%+++++距离域序列+++++
r=Rc+linspace(-R0,R0,Nr); %距离域序列
%{
概念普及：
linspace(-A,A,M)：生成一些从—A到+A的M份等间距的数值
举例：
linspace(-5,5,6)
ans =
-5 -3 -1 1 3 5
%}
t=2*r/c; %距离域t值对应
dt=R0*4/c/Nr; %快时间采样周期
%+++++频率域序列+++++
f=linspace(-1/2/dt,1/2/dt,Nr); %f域序列%%----------方位向(Azimuth,Cross-Range),x/u domain----
v=100; %SAR 平台移动速度
%{
概念普及：
合成孔径雷达——SAR
——Synthetic Aperture Radar 的缩写
合成孔径观点： 用运动的小天线合成一个大天线

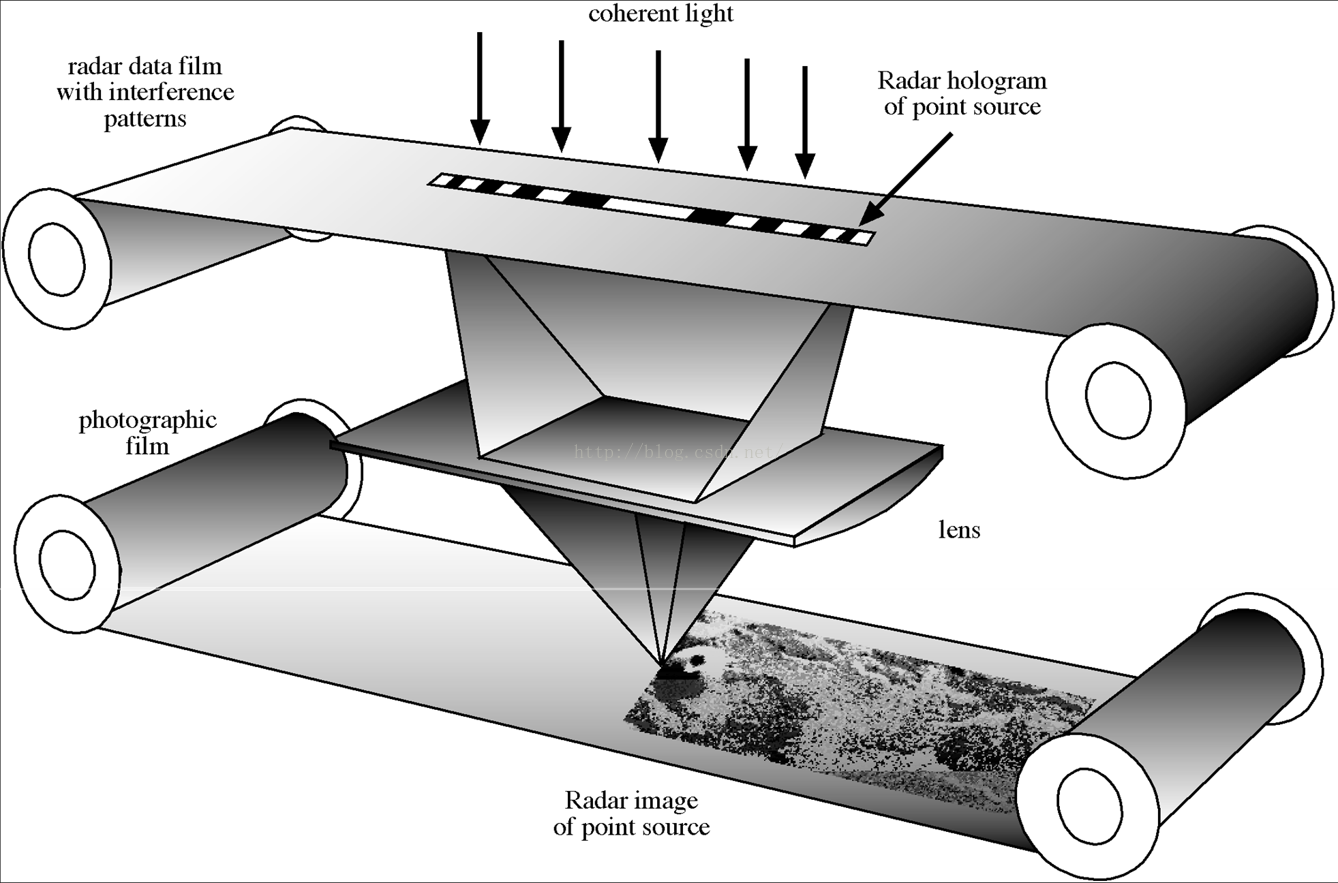

SAR在方位向是真正的微波全息;
通过PRF进行方位向全息图的采样;
采样间隔必须固定不变，因此要求PRF与地速成正比.
%}
Lsar=300; %合成孔径长度
Na=1024; % 慢时间采样点数
%+++++u域序列+++++
x=linspace(-X0,X0,Na); %u域序列
u=x/v; %u域序列t值对应
du=2*X0/v/Na; %慢时间采样间隔
%+++++fu域序列+++++
fu=linspace(-1/2/du,1/2/du,Na);%fu域序列
ftdc=v*sin(thetaT); %SAR-T平台波束速度
ftdr=-(v*cos(thetaT))^2/lambda/Rtc;
frdc=v*sin(thetaR); %SAR-R平台波束速度
frdr=-(v*cos(thetaR))^2/lambda/Rrc;
fdc=ftdc+frdc; %Doppler调频中心频率
fdr=ftdr+frdr; %Doppler调频斜率
%-------目标位置-----------
Ntar=3;%目标个数
Ptar=[ Rrc , 0 , 1 %参数对应：距离向坐标,方位向坐标,sigma
Rrc+50, -50, 1
Rrc+50, 50, 1];%%-----------LFM产生回波---------
s_ut=zeros(Nr,Na); %生成m×n的double类零矩阵，设定数值内存
%{
概念普及：
zeros:
zeros(m,n)产生m×n的double类零矩阵，zeros(n)产生n×n的全0方阵。
举例
zeros(2,4)
ans =
0 0 0 0
0 0 0 0
zeros(4)
ans =
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
%}
U=ones(Nr,1)*u; %扩充为矩阵
T=t'*ones(1,Na); % 将快时间拓展为 Na 列
%{
概念普及：
ones:
ones函数——生成全1阵
zeros(m,n)产生m×n的double类零矩阵，zeros(n)产生n×n的全0方阵。
举例
ones(1,6)
ans =
1 1 1 1 1 1
%}
for i=1:1:Ntar
rn=Ptar(i,1); % 目标距离向坐标
xn=Ptar(i,2); % 目标方位向坐标
sigma=Ptar(i,3); % 目标RCS
rtn=rn+Rtc-Rrc;
RT=sqrt(rtn^2+(rtn*tan(thetaT)+xn-v*U).^2); % 发射 目标斜距
RR=sqrt(rn^2+(rn*tan(thetaT)+xn-v*U).^2); % 接收 目标斜距
R=RT+RR;
DT=T-R/c;
phase=pi*Kr*DT.^2-2*pi/lambda*R;
s_ut=s_ut+sigma*exp(j*phase).*(abs(DT)<Tr/2).*(abs(v*U-xn)<Lsar/2);
end;
%-------------------------------end---------------------------------------% %%-------------距离压缩-------------
%参考信号
p0_t=exp(j*pi*Kr*(t-2*Rc/c).^2).*(abs(t-2*Rc/c)<Tr/2); %距离向LFM信号
p0_f=fftshift(fft(fftshift(p0_t))); % 距离向LFM参考信号的快速傅里叶变换
%{
概念普及：Matlab fftshift 详解
一. 实信号情况
因为实信号以fs为采样速率的信号在 fs/2 处混叠，所以实信号fft的结果中前半部分对应
[0, fs/2],后半部分对应[ -fs/2, 0]
1）实信号fft的结果前半部分对应[0, fs/2]是正频率的结果,后半部分对应[ -fs/2, 0]是
负频率的结果。大于fs/2的部分的频谱实际上是实信号的负频率加fs的结果。故要得到
正确的结果，只需将视在频率减去fs即可得到频谱对应的真实负频率
2）如果要让实信号fft的结果与[-fs/2, fs/2]对应，则要fft后fftshift一下即可，
fftshift的操作是将fft结果以fs/2为中心左右互换
3）如果实信号fft的绘图频率f从[-fs/2, fs/2]，并且没有fftshift，则fft正频谱对应
f在[0, fs/2]的结果将混叠到(f - fs/2)的位置;fft负频谱对应f在[-fs/2, 0]的结果
混叠到 f + fs - fs/2 的位置，注意这里f为负值，也就是说此种情况下fft负频谱对
应的视在频率减去fs/2即可得到频谱对应的真实负频率
二. 复信号情况
1）复信号没有负频率，以fs为采样速率的信号，fft的频谱结果是从[0, fs]的。
2）在 f > fs/2 时，对复信号的fft结果进行fftshift会产生频率混叠(将下面的示例2中
的频率从f=15改为f=85可以验证f=85的谱线在fftshift后跑到 f = -15 = 85 - fs =
85 - 100的位置了)，所以复信号也一般要求 f <= fs/2
3）在对雷达的慢时间维(复信号)进行fft后，由于要用doppler = ((0:LFFT-1)/LFFT
- 0.5)*PRF; 计算多普勒频率，所以对该慢时间信号fft后要fftshift下，以便和正确
的频率单元相对应。注意多普勒频率fd < = PRF/2 时才测的准！
%}%--------------------距离向压缩---------------
s_uf=fftshift(fft(fftshift(s_ut))); %距离向FFT
%{
概念普及： fftshift
作用：将零频点移到频谱的中间
用法：
Y=fftshift(X)
Y=fftshift(X，dim)
描述：fftshift移动零频点到频谱中间，重新排列fft,fft2和fftn的输出结果。将
零频点放到频谱的中间对于观察傅立叶变换是有用的。
%}
src_uf=s_uf.*(conj(p0_f).'*ones(1,Na)); %距离压缩
src_ut=fftshift(ifft(fftshift(src_uf))); % IFFT后得到距离压缩后的信号 %--------------------方位向压缩--------------
src_fut=fftshift(fft(fftshift(src_ut).')).'; %距离多普勒域
%%二次距离压缩,距离迁移校正原理仿真
src_fuf=fftshift(fft(fftshift(src_uf).')).'; %距离压缩后的二维频谱
F=f'*ones(1,Na);%扩充为矩阵
FU=ones(Nr,1)*fu;
p0_2f=exp(j*pi/fc^2/fdr*(FU.*F).^2+j*pi*fdc^2/fc/fdr*F-j*pi/fc/fdr*FU.^2.*F);
s2rc_fuf=src_fuf.*p0_2f;
s2rc_fut=fftshift(ifft(fftshift(s2rc_fuf)));%距离多普勒域
%%%方位压缩
p0_2fu=exp(j*pi/fdr*(FU-fdc).^2);%方位向压缩因子
s2rcac_fut=s2rc_fut.*p0_2fu;%方位压缩
s2rcac_fuf=fftshift(fft(fftshift(s2rcac_fut)));%距离方位压缩后的二维频谱
s2rcac_ut=fftshift(ifft(fftshift(s2rcac_fut).')).';%方位向IFFT
%%%%
%%画图显示结果
subplot(221)
G=20*log10(abs(s_ut)+1e-6);
gm=max(max(G));
gn=gm-40;%显示动态范围40dB
G=255/(gm-gn)*(G-gn).*(G>gn);
imagesc(x,r-Rc,-G),colormap(gray)
grid on,axis tight,
xlabel('Azimuth')
ylabel('Range')

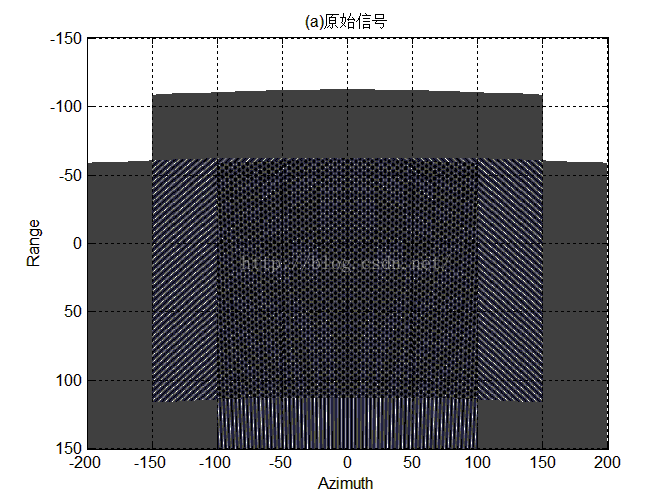

title('(a)原始信号')subplot(222)
G=20*log10(abs(src_fut)+1e-6);
gm=max(max(G));
gn=gm-40;%显示动态范围40dB
G=255/(gm-gn)*(G-gn).*(G>gn);
imagesc(fu,r-Rc,-G),colormap(gray)
grid on,axis tight,
xlabel('Azimuth')
ylabel('Range')

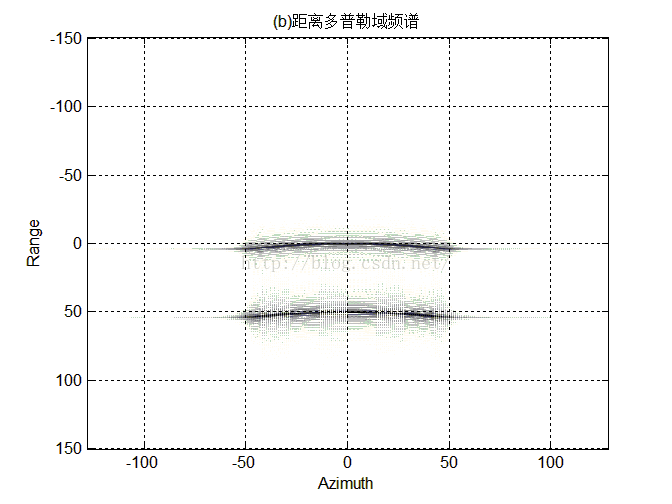

title('(b)距离多普勒域频谱')subplot(223)
G=20*log10(abs(s2rc_fut)+1e-6);
gm=max(max(G));
gn=gm-40;%显示动态范围40dB
G=255/(gm-gn)*(G-gn).*(G>gn);
imagesc(fu,r-Rc,-G),colormap(gray)
grid on,axis tight,
xlabel('Azimuth')
ylabel('Range')
title('(c)RMC后的RD域频谱')
转载请注明来源，么么哒！原创声明：
本文为-Sure-原创作品，转载时请注明“转自-Sure-”及原文链接。
感谢各位读者的支持，作者会努力提高博客水准，欢迎读者对错误或有待改进的地方提出建议和意见 .
