前言
OV5640是豪威科技生产的CMOS图像传感器,其为500w像素级摄像头,支持更高的分辨率。同时OV5640感光阵列达到2624*1964分辨率(物理尺寸),最高支持 2592x1944@15fps(QSXGA)【图像有效显示的区域】或者90fps VGA(640480)的图像输出,采集速率高,图像处理性能更高。另外常用的摄像头还有OV7670、OV7725,各方面的时序与OV5640都是一致的,只是上电配置不同。
OV5640简介
OV5640支持LED补光、ISP(图像信号处理)、AFC(自动聚焦控制)功能。

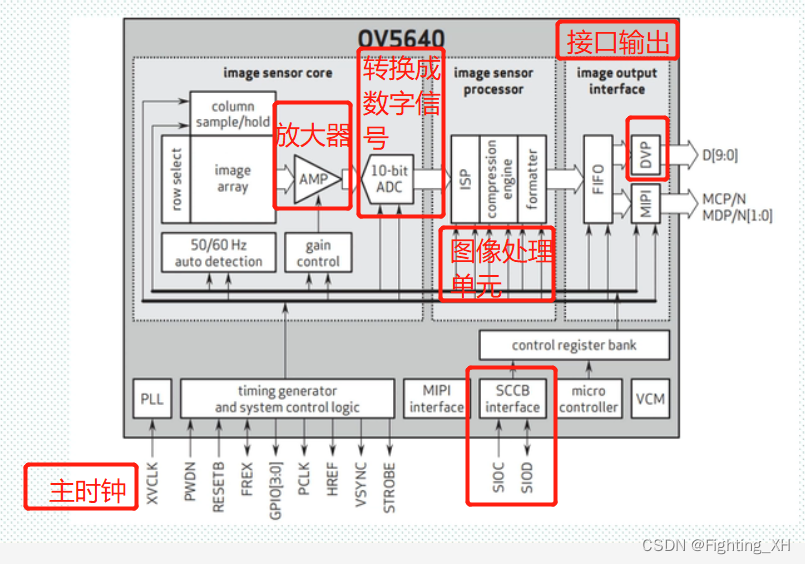

如下是OV5640摄像头的功能框图
内部结构复杂,同时也不是FPGA图像采集的重点,我们将重点放在输出接口上。
首先摄像头采集图像数据,经过内部一系列的处理(放大、数字信号转换等),最终通过端口输出,输出端口有DVP(数字视频并行)、MIPI(移动产业处理器接口)等。
我们一般用的是DVP接口,注意有些模块的DVP是10位的,我们取高8位即可,舍弃掉了低2位。
OV5640 输出图像格式

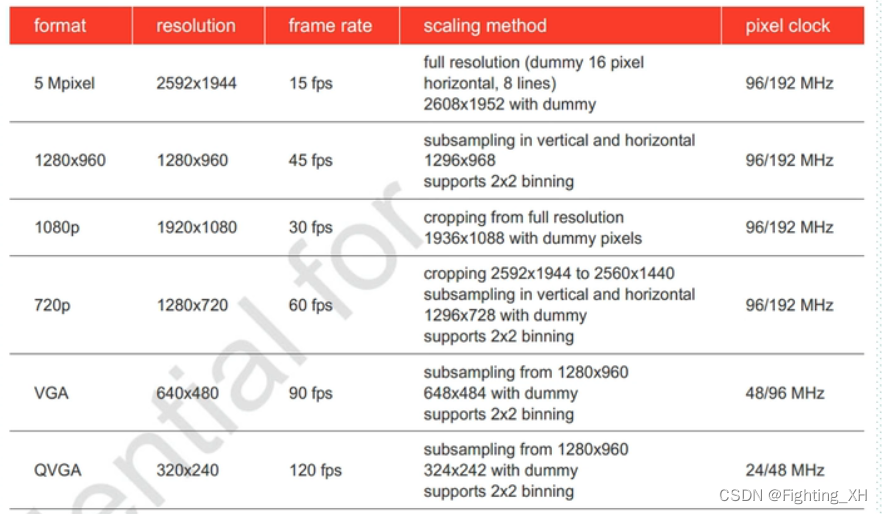

如下是OV5640输出的图像格式:

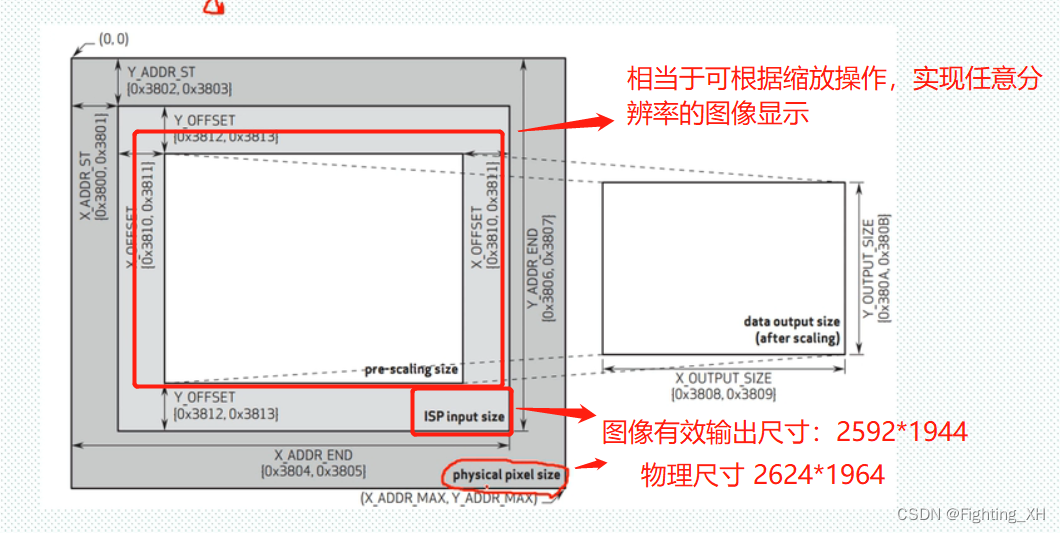

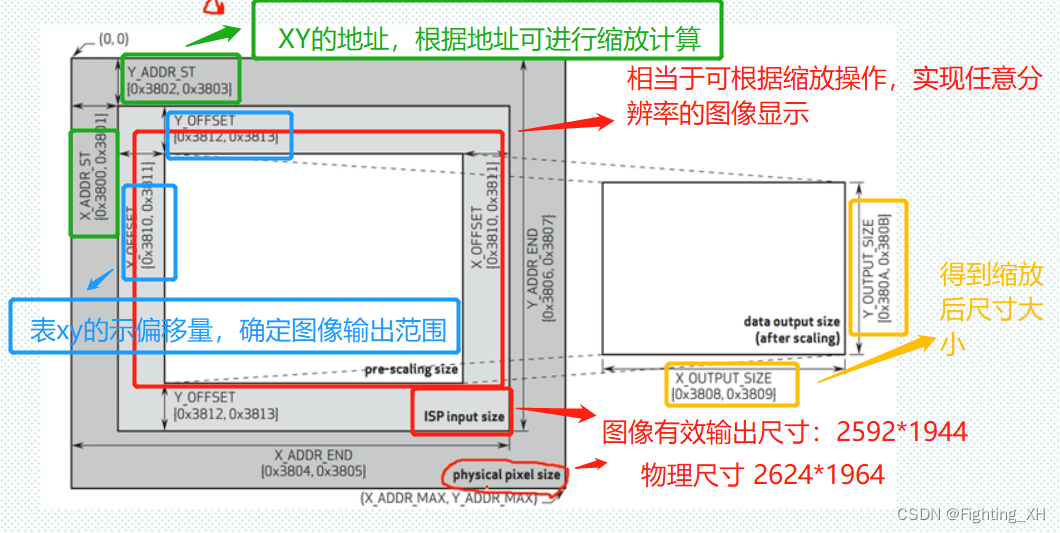

同时OV5640摄像头支持输出2592x1944分辨率以下任意分辨率的图像。(通过xy地址实现图像缩放)
SCCB接口
OV5640采用16位(两个字节)表示寄存器地址,器件地址 7‘h3c

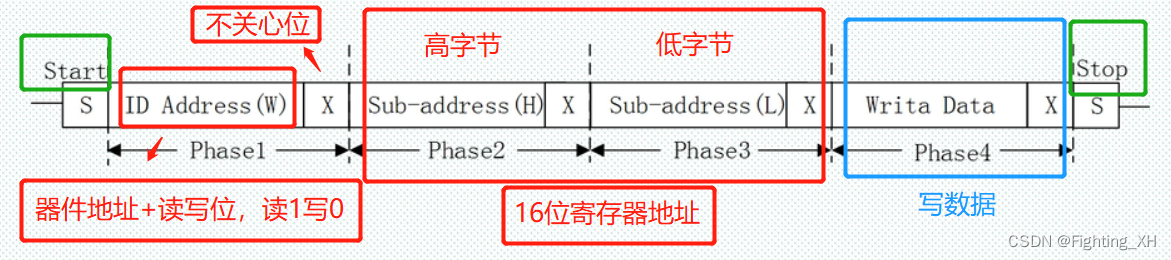

如下为SCCB写寄存器的示意图:

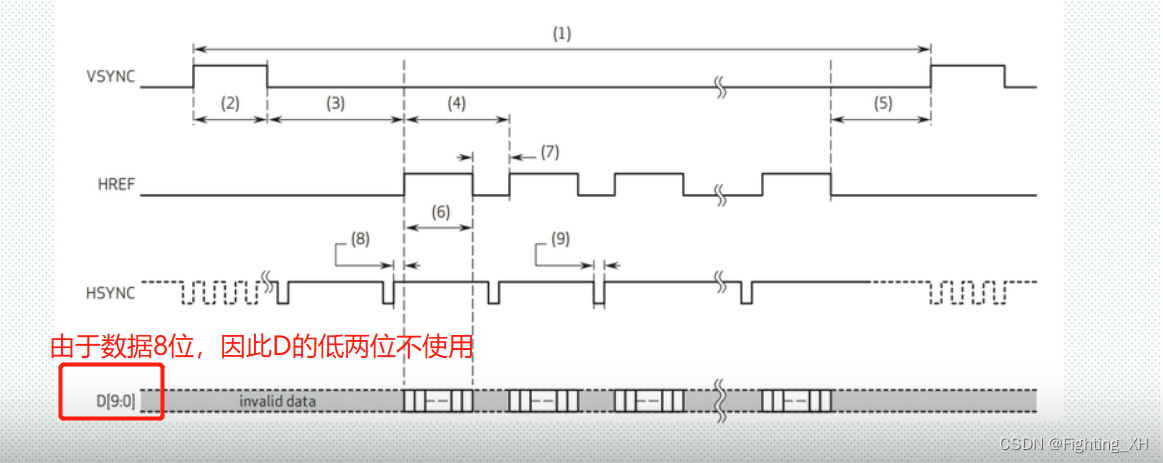

DVP接口帧时序
类似于VGA的行场同步信号。
DVP接口时序参数,和VGA类似,在OV5640官方数据手册中根据输出图像分辨率查看各部分的时序参数即可。
硬件电路
如下是OV5640模块接口原理图:
18引脚应该是OV5640的工作时钟,但是由于默认输入工作时钟24Mhz,因此18引脚为NC。
注意:OV5640 芯片的 DVP 接口本身拥有 10 位的数据线,可以输出 10 位的 RAW 数据,但是在大多数情况下我们使用的数据是八位的,因此只要DVP输出接口的高 8 位数据即可,因此只保留D[9:2],映射到接口OV-D0-7。
注意:上述电路的 OV_SCL 和 OV_SDA 没有连接物理上拉电阻,直接使用会出现问题,因此必须在Quartus II 软件的引脚配置中对这两处开启 FPGA 的 IO 片上上拉电阻,才能正常使用。
引脚解释如下:
OV5640上电控制

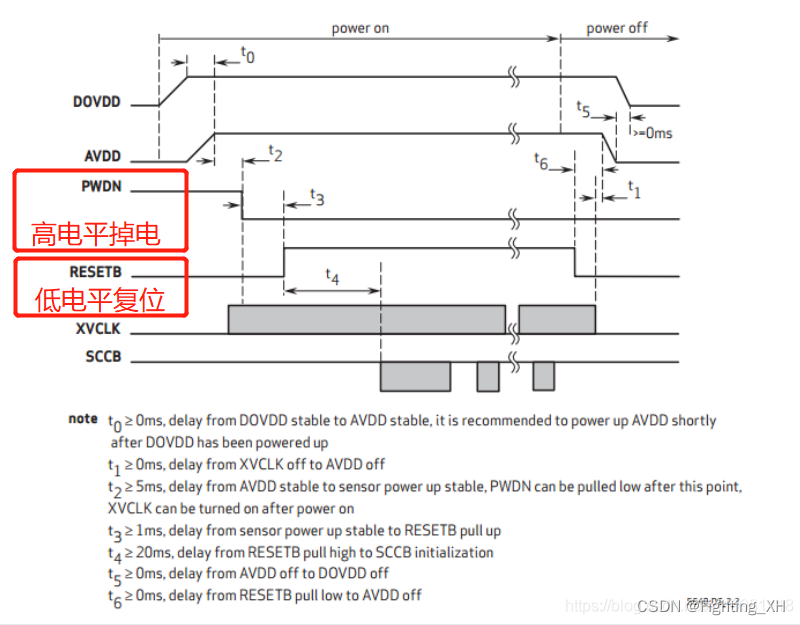

OV5640上电时序:
其中DOVDD和AVDD器件自带,无需自己设计
- 由于ov5640_pwdn信号的高电平掉电使能,可以不延迟,直接赋0。
- ov5640_rst_n低电平复位,必须至少延迟1ms后才能拉高。
- ov5640_rst_n拉高后再延时 20ms 后才能进行 SCCB 配置
————————————————
