(一)背景介绍

在之前刚学STM32的时候完成了一个ov7670的驱动
ov7670驱动
已经快要两年过去了，最近抽了一点时间又将之前搞得ov2640的驱动完善了一下

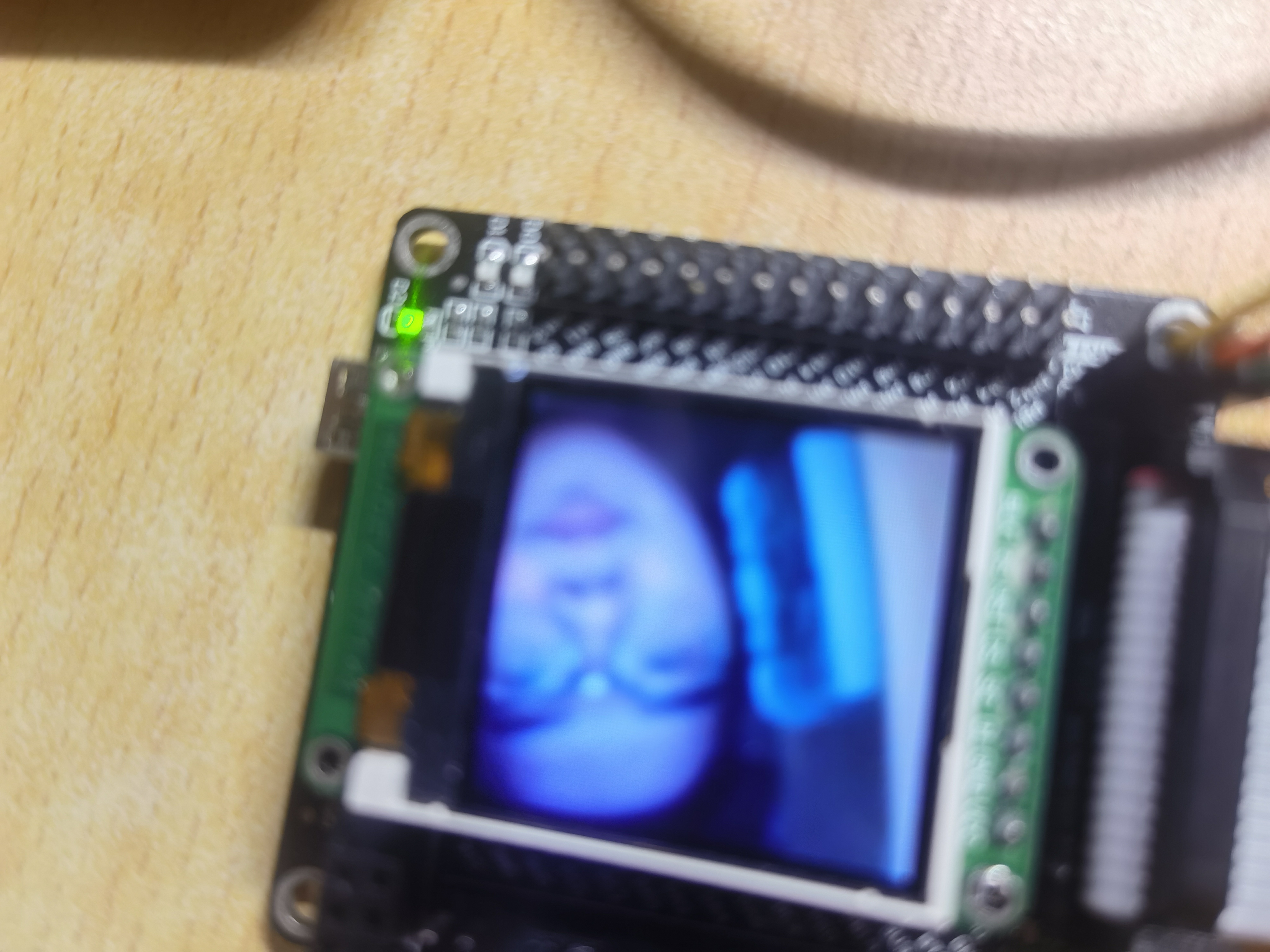

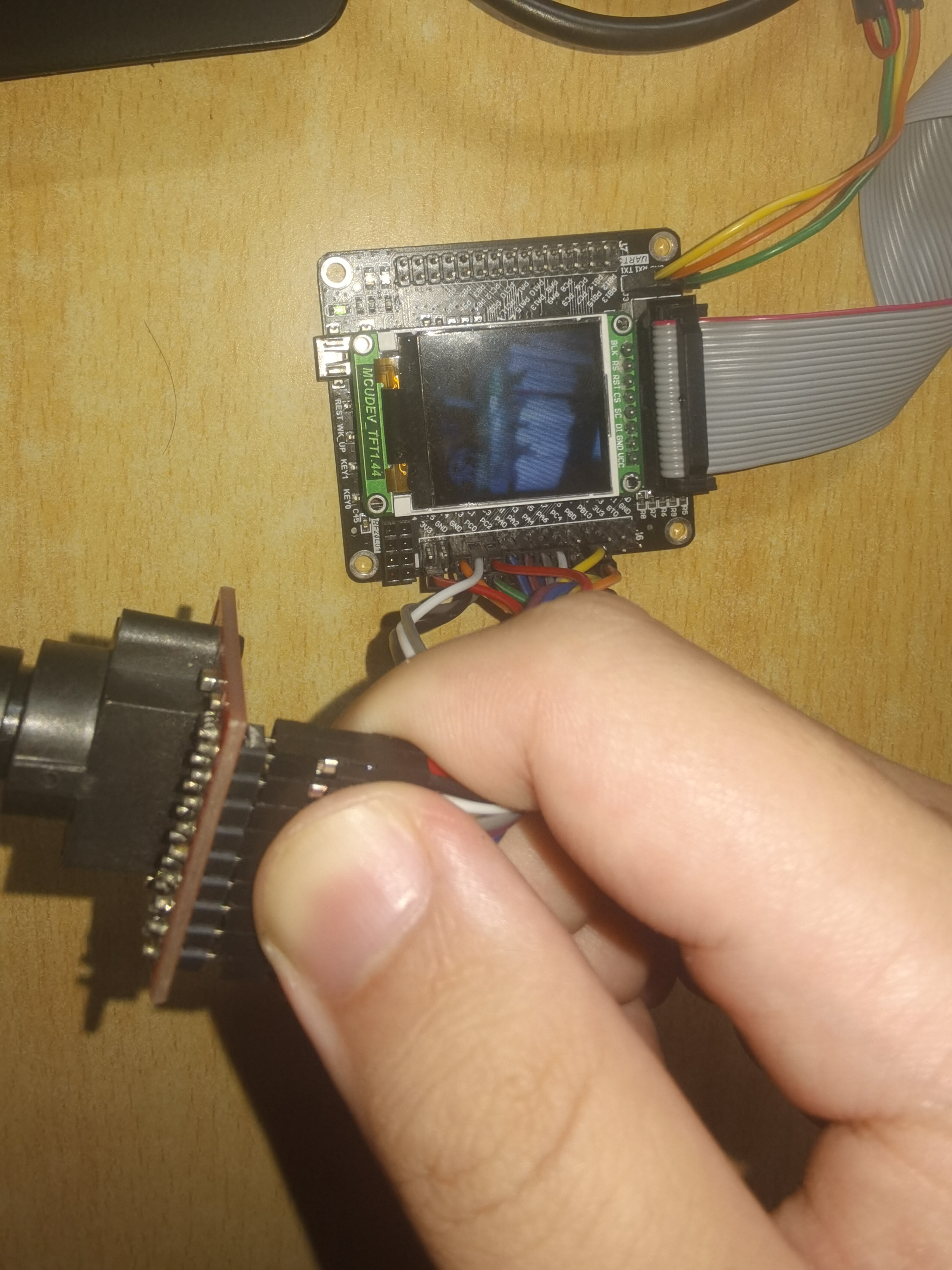

看一下效果吧。

（二）接线

（三）软件实现

main.c

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "KEY.h"
#include "adc.h"
#include "malloc.h"
#include "Camera.h"
#include "LCD.h"
//PWDN 掉电模式高电平有效
//HREF 行同步信号
//VSYNC 帧同步信号
//PCLK像素同步信号 OV2640自带晶振，直接设置为输入

//GND	SCL	SDA	D0  D2  D4  D6   PCLK PWDN
//GND PC1 PC0 PA0 PA2 PA4 PA6  PB10	PC3

//3.3 VSYNC HREF RST D1  D3  D5  D7   NC
//3.3 PC13  PB11 PC2 PA1 PA3 PA5 PA7
#define JPEG_TEST

#ifdef JPEG_TEST
//JPEG尺寸支持列表
const u16 jpeg_img_size_tbl[][2]=
{
	176,144,	//QCIF
	160,120,	//QQVGA
	352,288,	//CIF
	320,240,	//QVGA
	640,480,	//VGA
	800,600,	//SVGA
	1024,768,	//XGA
	1280,1024,	//SXGA
	1600,1200,	//UXGA
};
u8* jpeg_buf;
#define jpeg_buf_size 40*1024  			//定义JPEG数据缓存jpeg_buf的大小(*4字节)
volatile u32 jpeg_data_len=0; 			//buf中的JPEG有效数据长度
/* 串口1发送数组 */
void JPEG_DMA_SendArray()
{
		uint16_t sendLen =jpeg_buf_size;	// 防止越界
    while (DMA_GetCurrDataCounter(DMA1_Channel4));  // 检查DMA发送通道内是否还有数据
    // DMA发送数据-要先关 设置发送长度 开启DMA
    DMA_Cmd(DMA1_Channel4, DISABLE);
    DMA_SetCurrDataCounter(DMA1_Channel4, sendLen);   // 重新写入要传输的数据数量
    DMA_Cmd(DMA1_Channel4, ENABLE);     // 启动DMA发送
}
//JPEG测试
//JPEG数据,通过串口1发送给电脑.
void jpeg_test(void)
{
	u32 i;
	u8 *p;
	u8 key;
	u8 effect=0,expose=0;
	u8 size=3;		//默认是QVGA 320*240尺寸
	u8 msgbuf[15];	//消息缓存区
	mem_init();
	jpeg_buf=mymalloc(jpeg_buf_size);//32K左右
	while(!jpeg_buf)	{
		printf("MALLOC DATAn");
		delay_ms(200);
	}

	LCD_Clear(WHITE);
	OV2640_JPEG_Mode();		//JPEG模式
	OV2640_OutSize_Set(jpeg_img_size_tbl[size][0],jpeg_img_size_tbl[size][1]);//设置输出尺寸
		while(1)
		{
				key=KEY_Scan(0);
				if(key==KEY0_PRES){
					effect++;
					effect%=7;
					OV2640_Special_Effects(effect);
				}
				if(key==WKUP_PRES){
					expose++;
					expose%=5;
					OV2640_Auto_Exposure(expose);
				}
				while(OV2640_VSYNC==0);//等待帧信号
					 while(OV2640_VSYNC==1){
							while(OV2640_HREF)
							{
								while(OV2640_PCLK==0);
									jpeg_buf[jpeg_data_len++]=OV2640_DATA;
									if(jpeg_data_len>jpeg_buf_size){
										JPEG_DMA_SendArray();
										jpeg_data_len=0;
									}
								while(OV2640_PCLK==1);
							}
						}
		 }
}

#endif


#ifdef RGB_TEST


u8* ov2640_framebuf;
void rgb565_test(void)
{
 	u8 key;
	u8 effect=0,expose=0;
	int i=0,j=0;
	u16 pixcnt=0;				//像素统计
	u32 pix=0;
	u16 linepix=0;
	u16 linecnt=0;				//行数统计
	mem_init();
	ov2640_framebuf=mymalloc(128*128*2);//32K左右
	while(!ov2640_framebuf)	{
		printf("MALLOC DATAn");
		delay_ms(200);
	}
	OV2640_RGB565_Mode();
	OV2640_OutSize_Set(128,128);
	while(1)
	{
				key=KEY_Scan(0);
				if(key==KEY0_PRES){
					effect++;
					effect%=7;
					OV2640_Special_Effects(effect);
				}
				if(key==WKUP_PRES){
					expose++;
					expose%=5;
					OV2640_Auto_Exposure(expose);
				}
		pix=0;
		while(OV2640_VSYNC)			//等待帧信号
		{
		}
		pixcnt=0;								//像素计数器清零
		linecnt=0;					//行统计清零
		while(linecnt<128)
		{
			while(OV2640_HREF)
			{
				while(OV2640_PCLK==0);
				ov2640_framebuf[256*linecnt+linepix]=OV2640_DATA;
				pix++;
				linepix++;
				while(OV2640_PCLK==1);
				while(OV2640_PCLK==0);
				ov2640_framebuf[256*linecnt+linepix]=OV2640_DATA;
				pix++;
				linepix++;
				while(OV2640_PCLK==1);
			}
			if(pix!=pixcnt)
			{
				pixcnt=pix;
				linepix=0;
				linecnt++;
			}
		}
			for(i=0;i<128;i++)
			for(j=0;j<128;j++)
			{
						LCD_DrawPoint_Color(j,i,(u16)(ov2640_framebuf[2*128*i+1+2*j]<<8|ov2640_framebuf[2*128*i+2*j]));
			}

	}
}
#endif


 int main(void)
 {

	delay_init();	    	 //延时函数初始化
	uart1_init(115200);
	LCD_Init();
	KEY_Init();
	while(OV2640_Init())			//初始化OV2640
	{
		printf("Camera ERRORn");
		delay_ms(200);
	}


	ov2640_speed_ctrl();
#ifdef RGB_TEST
	rgb565_test();
#else
	jpeg_test();
#endif
}

SCCB.c

#include "sys.h"
#include "SCCB.h"
#include "delay.h"

//初始化SCCB接口
//CHECK OK
void SCCB_Init(void)
{
 	GPIO_InitTypeDef  GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);	 //使能PC

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;				 	 	// 端口配置
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; 		 	//输入
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOC, &GPIO_InitStructure);
 	GPIO_SetBits(GPIOC,GPIO_Pin_0);						 					// 输出高

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;				 			// 端口配置
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		  //输输出
 	GPIO_Init(GPIOC, &GPIO_InitStructure);
 	GPIO_SetBits(GPIOC,GPIO_Pin_1);						 						// 输出高

	SCCB_SDA_OUT();
}

//SCCB起始信号
//当时钟为高的时候,数据线的高到低,为SCCB起始信号
//在激活状态下,SDA和SCL均为低电平
void SCCB_Start(void)
{
    SCCB_SDA=1;     //数据线高电平
    SCCB_SCL=1;	    //在时钟线高的时候数据线由高至低
    delay_us(50);
    SCCB_SDA=0;
    delay_us(50);
    SCCB_SCL=0;	    //数据线恢复低电平，单操作函数必要
}

//SCCB停止信号
//当时钟为高的时候,数据线的低到高,为SCCB停止信号
//空闲状况下,SDA,SCL均为高电平
void SCCB_Stop(void)
{
    SCCB_SDA=0;
    delay_us(50);
    SCCB_SCL=1;
    delay_us(50);
    SCCB_SDA=1;
    delay_us(50);
}
//产生NA信号
void SCCB_No_Ack(void)
{
	delay_us(50);
	SCCB_SDA=1;
	SCCB_SCL=1;
	delay_us(50);
	SCCB_SCL=0;
	delay_us(50);
	SCCB_SDA=0;
	delay_us(50);
}
//SCCB,写入一个字节
//返回值:0,成功;1,失败.
u8 SCCB_WR_Byte(u8 dat)
{
	u8 j,res;
	for(j=0;j<8;j++) //循环8次发送数据
	{
		if(dat&0x80)SCCB_SDA=1;
		else SCCB_SDA=0;
		dat<<=1;
		delay_us(50);
		SCCB_SCL=1;
		delay_us(50);
		SCCB_SCL=0;
	}
	SCCB_SDA_IN();		//设置SDA为输入
	delay_us(50);
	SCCB_SCL=1;			//接收第九位,以判断是否发送成功
	delay_us(50);
	if(SCCB_READ_SDA)res=1;  //SDA=1发送失败，返回1
	else res=0;         //SDA=0发送成功，返回0
	SCCB_SCL=0;
	SCCB_SDA_OUT();		//设置SDA为输出
	return res;
}
//SCCB 读取一个字节
//在SCL的上升沿,数据锁存
//返回值:读到的数据
u8 SCCB_RD_Byte(void)
{
	u8 temp=0,j;
	SCCB_SDA_IN();		//设置SDA为输入
	for(j=8;j>0;j--) 	//循环8次接收数据
	{
		delay_us(50);
		SCCB_SCL=1;
		temp=temp<<1;
		if(SCCB_READ_SDA)temp++;
		delay_us(50);
		SCCB_SCL=0;
	}
	SCCB_SDA_OUT();		//设置SDA为输出
	return temp;
}
//写寄存器
//返回值:0,成功;1,失败.
u8 SCCB_WR_Reg(u8 reg,u8 data)
{
	u8 res=0;
	SCCB_Start(); 					//启动SCCB传输
	if(SCCB_WR_Byte(SCCB_ID))res=1;	//写器件ID
	delay_us(100);
  	if(SCCB_WR_Byte(reg))res=1;		//写寄存器地址
	delay_us(100);
  	if(SCCB_WR_Byte(data))res=1; 	//写数据
  	SCCB_Stop();
  	return	res;
}
//读寄存器
//返回值:读到的寄存器值
u8 SCCB_RD_Reg(u8 reg)
{
	u8 val=0;
	SCCB_Start(); 				//启动SCCB传输
	SCCB_WR_Byte(SCCB_ID);		//写器件ID
	delay_us(100);
  	SCCB_WR_Byte(reg);			//写寄存器地址
	delay_us(100);
	SCCB_Stop();
	delay_us(100);
	//设置寄存器地址后，才是读
	SCCB_Start();
	SCCB_WR_Byte(SCCB_ID|0X01);	//发送读命令
	delay_us(100);
  	val=SCCB_RD_Byte();		 	//读取数据
  	SCCB_No_Ack();
  	SCCB_Stop();
  	return val;
}

Camera.c

#include "sys.h"
#include "Camera.h"
#include "Camera_Config.h"
#include "delay.h"
#include "usart.h"
#include "sccb.h"
//OV2640速度控制
//根据LCD分辨率的不同，设置不同的参数
void ov2640_speed_ctrl(void)
{
	u8 clkdiv,pclkdiv;			//时钟分频系数和PCLK分频系数

	clkdiv=15;
	pclkdiv=4;
	SCCB_WR_Reg(0XFF,0X00);
	SCCB_WR_Reg(0XD3,pclkdiv);	//设置PCLK分频
	SCCB_WR_Reg(0XFF,0X01);
	SCCB_WR_Reg(0X11,clkdiv);	  //设置CLK分频
}
void JTAG_Set(u8 mode)
{
	u32 temp;
	temp=mode;
	temp<<=25;
	RCC->APB2ENR|=1<<0;     //开启辅助时钟
	AFIO->MAPR&=0XF8FFFFFF; //清除MAPR的[26:24]
	AFIO->MAPR|=temp;       //设置jtag模式
}
#define SWD_ENABLE         0X01
//初始化OV2640
//配置完以后,默认输出是1600*1200尺寸的图片!!
//返回值:0,成功
//    其他,错误代码
u8 OV2640_Init(void)
{
	u16 i=0;
	u16 reg;
	GPIO_InitTypeDef  GPIO_InitStructure;
	//设置IO
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC|RCC_APB2Periph_AFIO, ENABLE);	 //使能相关端口时钟

	//PCLK
	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_10; 	//PC15 输入 上拉
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GPIO_SetBits(GPIOB,GPIO_Pin_10);

	//OV2640_PWDN
	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_3; 	//PC3 输出
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 	GPIO_Init(GPIOC, &GPIO_InitStructure);
	GPIO_SetBits(GPIOC,GPIO_Pin_3);

	//DATA
	GPIO_InitStructure.GPIO_Pin  = 0xff; 				//PA0~7 输入 上拉
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
 	GPIO_Init(GPIOA, &GPIO_InitStructure);

	//OV2640_VSYNC
	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//PC13输入
 	GPIO_Init(GPIOC, &GPIO_InitStructure);
	GPIO_SetBits(GPIOC,GPIO_Pin_13);

	//OV2640_RST
	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_2; //PC2输出
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 	GPIO_Init(GPIOC, &GPIO_InitStructure);
	GPIO_SetBits(GPIOC,GPIO_Pin_2);

  //OV2640_HREF
	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_11; //PB1输入
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GPIO_SetBits(GPIOB,GPIO_Pin_11);

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);

 	OV2640_PWDN=0;				//POWER ON
	delay_ms(10);
	OV2640_RST=0;				//复位OV2640
	delay_ms(10);
	OV2640_RST=1;				//结束复位
  SCCB_Init();        		//初始化SCCB 的IO口
	SCCB_WR_Reg(OV2640_DSP_RA_DLMT, 0x01);	//操作sensor寄存器
 	SCCB_WR_Reg(OV2640_SENSOR_COM7, 0x80);	//软复位OV2640
	delay_ms(50);
	reg=SCCB_RD_Reg(OV2640_SENSOR_MIDH);	//读取厂家ID 高八位
	reg<<=8;
	reg|=SCCB_RD_Reg(OV2640_SENSOR_MIDL);	//读取厂家ID 低八位
	printf("MID:%xrn",reg);
	if(reg!=OV2640_MID)
	{
		printf("MID:%xrn",reg);
		return 1;
	}
	reg=SCCB_RD_Reg(OV2640_SENSOR_PIDH);	//读取厂家ID 高八位
	reg<<=8;
	reg|=SCCB_RD_Reg(OV2640_SENSOR_PIDL);	//读取厂家ID 低八位
	printf("HID:%xrn",reg);
	if(reg!=OV2640_PID)
	{
		printf("HID:%xrn",reg);
		//return 2;
	}
 	//初始化 OV2640,采用SXGA分辨率(1600*1200)
	for(i=0;i<sizeof(ov2640_svga_init_reg_tbl)/2;i++)
	{
	   	SCCB_WR_Reg(ov2640_svga_init_reg_tbl[i][0],ov2640_svga_init_reg_tbl[i][1]);
 	}
  	return 0x00; 	//ok
}
//OV2640切换为JPEG模式
void OV2640_JPEG_Mode(void)
{
	u16 i=0;
	//设置:YUV422格式
	for(i=0;i<(sizeof(ov2640_yuv422_reg_tbl)/2);i++)
	{
		SCCB_WR_Reg(ov2640_yuv422_reg_tbl[i][0],ov2640_yuv422_reg_tbl[i][1]);
	}
	//设置:输出JPEG数据
	for(i=0;i<(sizeof(ov2640_jpeg_reg_tbl)/2);i++)
	{
		SCCB_WR_Reg(ov2640_jpeg_reg_tbl[i][0],ov2640_jpeg_reg_tbl[i][1]);
	}
}
//OV2640切换为RGB565模式
void OV2640_RGB565_Mode(void)
{
	u16 i=0;
	//设置:RGB565输出
	for(i=0;i<(sizeof(ov2640_rgb565_reg_tbl)/2);i++)
	{
		SCCB_WR_Reg(ov2640_rgb565_reg_tbl[i][0],ov2640_rgb565_reg_tbl[i][1]);
	}
}
//自动曝光设置参数表,支持5个等级
const static u8 OV2640_AUTOEXPOSURE_LEVEL[5][8]=
{
	{
		0xFF,0x01,
		0x24,0x20,
		0x25,0x18,
		0x26,0x60,
	},
	{
		0xFF,0x01,
		0x24,0x34,
		0x25,0x1c,
		0x26,0x00,
	},
	{
		0xFF,0x01,
		0x24,0x3e,
		0x25,0x38,
		0x26,0x81,
	},
	{
		0xFF,0x01,
		0x24,0x48,
		0x25,0x40,
		0x26,0x81,
	},
	{
		0xFF,0x01,
		0x24,0x58,
		0x25,0x50,
		0x26,0x92,
	},
};
//OV2640自动曝光等级设置
//level:0~4
void OV2640_Auto_Exposure(u8 level)
{
	u8 i;
	u8 *p=(u8*)OV2640_AUTOEXPOSURE_LEVEL[level];
	for(i=0;i<4;i++)
	{
		SCCB_WR_Reg(p[i*2],p[i*2+1]);
	}
}
//白平衡设置
//0:自动
//1:太阳sunny
//2,阴天cloudy
//3,办公室office
//4,家里home
void OV2640_Light_Mode(u8 mode)
{
	u8 regccval=0X5E;//Sunny
	u8 regcdval=0X41;
	u8 regceval=0X54;
	switch(mode)
	{
		case 0://auto
			SCCB_WR_Reg(0XFF,0X00);
			SCCB_WR_Reg(0XC7,0X00);//AWB ON
			return;
		case 2://cloudy
			regccval=0X65;
			regcdval=0X41;
			regceval=0X4F;
			break;
		case 3://office
			regccval=0X52;
			regcdval=0X41;
			regceval=0X66;
			break;
		case 4://home
			regccval=0X42;
			regcdval=0X3F;
			regceval=0X71;
			break;
	}
	SCCB_WR_Reg(0XFF,0X00);
	SCCB_WR_Reg(0XC7,0X40);	//AWB OFF
	SCCB_WR_Reg(0XCC,regccval);
	SCCB_WR_Reg(0XCD,regcdval);
	SCCB_WR_Reg(0XCE,regceval);
}
//色度设置
//0:-2
//1:-1
//2,0
//3,+1
//4,+2
void OV2640_Color_Saturation(u8 sat)
{
	u8 reg7dval=((sat+2)<<4)|0X08;
	SCCB_WR_Reg(0XFF,0X00);
	SCCB_WR_Reg(0X7C,0X00);
	SCCB_WR_Reg(0X7D,0X02);
	SCCB_WR_Reg(0X7C,0X03);
	SCCB_WR_Reg(0X7D,reg7dval);
	SCCB_WR_Reg(0X7D,reg7dval);
}
//亮度设置
//0:(0X00)-2
//1:(0X10)-1
//2,(0X20) 0
//3,(0X30)+1
//4,(0X40)+2
void OV2640_Brightness(u8 bright)
{
  SCCB_WR_Reg(0xff, 0x00);
  SCCB_WR_Reg(0x7c, 0x00);
  SCCB_WR_Reg(0x7d, 0x04);
  SCCB_WR_Reg(0x7c, 0x09);
  SCCB_WR_Reg(0x7d, bright<<4);
  SCCB_WR_Reg(0x7d, 0x00);
}
//对比度设置
//0:-2
//1:-1
//2,0
//3,+1
//4,+2
void OV2640_Contrast(u8 contrast)
{
	u8 reg7d0val=0X20;//默认为普通模式
	u8 reg7d1val=0X20;
  	switch(contrast)
	{
		case 0://-2
			reg7d0val=0X18;
			reg7d1val=0X34;
			break;
		case 1://-1
			reg7d0val=0X1C;
			reg7d1val=0X2A;
			break;
		case 3://1
			reg7d0val=0X24;
			reg7d1val=0X16;
			break;
		case 4://2
			reg7d0val=0X28;
			reg7d1val=0X0C;
			break;
	}
	SCCB_WR_Reg(0xff,0x00);
	SCCB_WR_Reg(0x7c,0x00);
	SCCB_WR_Reg(0x7d,0x04);
	SCCB_WR_Reg(0x7c,0x07);
	SCCB_WR_Reg(0x7d,0x20);
	SCCB_WR_Reg(0x7d,reg7d0val);
	SCCB_WR_Reg(0x7d,reg7d1val);
	SCCB_WR_Reg(0x7d,0x06);
}
//特效设置
//0:普通模式
//1,负片
//2,黑白
//3,偏红色
//4,偏绿色
//5,偏蓝色
//6,复古
void OV2640_Special_Effects(u8 eft)
{
	u8 reg7d0val=0X00;//默认为普通模式
	u8 reg7d1val=0X80;
	u8 reg7d2val=0X80;
	switch(eft)
	{
		case 1://负片
			reg7d0val=0X40;
			break;
		case 2://黑白
			reg7d0val=0X18;
			break;
		case 3://偏红色
			reg7d0val=0X18;
			reg7d1val=0X40;
			reg7d2val=0XC0;
			break;
		case 4://偏绿色
			reg7d0val=0X18;
			reg7d1val=0X40;
			reg7d2val=0X40;
			break;
		case 5://偏蓝色
			reg7d0val=0X18;
			reg7d1val=0XA0;
			reg7d2val=0X40;
			break;
		case 6://复古
			reg7d0val=0X18;
			reg7d1val=0X40;
			reg7d2val=0XA6;
			break;
	}
	SCCB_WR_Reg(0xff,0x00);
	SCCB_WR_Reg(0x7c,0x00);
	SCCB_WR_Reg(0x7d,reg7d0val);
	SCCB_WR_Reg(0x7c,0x05);
	SCCB_WR_Reg(0x7d,reg7d1val);
	SCCB_WR_Reg(0x7d,reg7d2val);
}
//彩条测试
//sw:0,关闭彩条
//   1,开启彩条(注意OV2640的彩条是叠加在图像上面的)
void OV2640_Color_Bar(u8 sw)
{
	u8 reg;
	SCCB_WR_Reg(0XFF,0X01);
	reg=SCCB_RD_Reg(0X12);
	reg&=~(1<<1);
	if(sw)reg|=1<<1;
	SCCB_WR_Reg(0X12,reg);
}
//设置传感器输出窗口
//sx,sy,起始地址
//width,height:宽度(对应:horizontal)和高度(对应:vertical)
void OV2640_Window_Set(u16 sx,u16 sy,u16 width,u16 height)
{
	u16 endx;
	u16 endy;
	u8 temp;
	endx=sx+width/2;	//V*2
 	endy=sy+height/2;

	SCCB_WR_Reg(0XFF,0X01);
	temp=SCCB_RD_Reg(0X03);				//读取Vref之前的值
	temp&=0XF0;
	temp|=((endy&0X03)<<2)|(sy&0X03);
	SCCB_WR_Reg(0X03,temp);				//设置Vref的start和end的最低2位
	SCCB_WR_Reg(0X19,sy>>2);			//设置Vref的start高8位
	SCCB_WR_Reg(0X1A,endy>>2);			//设置Vref的end的高8位

	temp=SCCB_RD_Reg(0X32);				//读取Href之前的值
	temp&=0XC0;
	temp|=((endx&0X07)<<3)|(sx&0X07);
	SCCB_WR_Reg(0X32,temp);				//设置Href的start和end的最低3位
	SCCB_WR_Reg(0X17,sx>>3);			//设置Href的start高8位
	SCCB_WR_Reg(0X18,endx>>3);			//设置Href的end的高8位
}
//设置图像输出大小
//OV2640输出图像的大小(分辨率),完全由该函数确定
//width,height:宽度(对应:horizontal)和高度(对应:vertical),width和height必须是4的倍数
//返回值:0,设置成功
//    其他,设置失败
u8 OV2640_OutSize_Set(u16 width,u16 height)
{
	u16 outh;
	u16 outw;
	u8 temp;
	if(width%4)return 1;
	if(height%4)return 2;
	outw=width/4;
	outh=height/4;
	SCCB_WR_Reg(0XFF,0X00);
	SCCB_WR_Reg(0XE0,0X04);
	SCCB_WR_Reg(0X5A,outw&0XFF);		//设置OUTW的低八位
	SCCB_WR_Reg(0X5B,outh&0XFF);		//设置OUTH的低八位
	temp=(outw>>8)&0X03;
	temp|=(outh>>6)&0X04;
	SCCB_WR_Reg(0X5C,temp);				//设置OUTH/OUTW的高位
	SCCB_WR_Reg(0XE0,0X00);
	return 0;
}
//设置图像开窗大小
//由:OV2640_ImageSize_Set确定传感器输出分辨率从大小.
//该函数则在这个范围上面进行开窗,用于OV2640_OutSize_Set的输出
//注意:本函数的宽度和高度,必须大于等于OV2640_OutSize_Set函数的宽度和高度
//     OV2640_OutSize_Set设置的宽度和高度,根据本函数设置的宽度和高度,由DSP
//     自动计算缩放比例,输出给外部设备.
//width,height:宽度(对应:horizontal)和高度(对应:vertical),width和height必须是4的倍数
//返回值:0,设置成功
//    其他,设置失败
u8 OV2640_ImageWin_Set(u16 offx,u16 offy,u16 width,u16 height)
{
	u16 hsize;
	u16 vsize;
	u8 temp;
	if(width%4)return 1;
	if(height%4)return 2;
	hsize=width/4;
	vsize=height/4;
	SCCB_WR_Reg(0XFF,0X00);
	SCCB_WR_Reg(0XE0,0X04);
	SCCB_WR_Reg(0X51,hsize&0XFF);		//设置H_SIZE的低八位
	SCCB_WR_Reg(0X52,vsize&0XFF);		//设置V_SIZE的低八位
	SCCB_WR_Reg(0X53,offx&0XFF);		//设置offx的低八位
	SCCB_WR_Reg(0X54,offy&0XFF);		//设置offy的低八位
	temp=(vsize>>1)&0X80;
	temp|=(offy>>4)&0X70;
	temp|=(hsize>>5)&0X08;
	temp|=(offx>>8)&0X07;
	SCCB_WR_Reg(0X55,temp);				//设置H_SIZE/V_SIZE/OFFX,OFFY的高位
	SCCB_WR_Reg(0X57,(hsize>>2)&0X80);	//设置H_SIZE/V_SIZE/OFFX,OFFY的高位
	SCCB_WR_Reg(0XE0,0X00);
	return 0;
}
//该函数设置图像尺寸大小,也就是所选格式的输出分辨率
//UXGA:1600*1200,SVGA:800*600,CIF:352*288
//width,height:图像宽度和图像高度
//返回值:0,设置成功
//    其他,设置失败
u8 OV2640_ImageSize_Set(u16 width,u16 height)
{
	u8 temp;
	SCCB_WR_Reg(0XFF,0X00);
	SCCB_WR_Reg(0XE0,0X04);
	SCCB_WR_Reg(0XC0,(width)>>3&0XFF);		//设置HSIZE的10:3位
	SCCB_WR_Reg(0XC1,(height)>>3&0XFF);		//设置VSIZE的10:3位
	temp=(width&0X07)<<3;
	temp|=height&0X07;
	temp|=(width>>4)&0X80;
	SCCB_WR_Reg(0X8C,temp);
	SCCB_WR_Reg(0XE0,0X00);
	return 0;
}

设计到的东西有点多，其他文件我就发在这了
OV2640驱动

最后

以上就是安静高山为你收集整理的【单片机开发】OV2640在没有DCMI接口的情况下的STM32驱动(一)背景介绍（二）接线（三）软件实现的全部内容，希望文章能够帮你解决【单片机开发】OV2640在没有DCMI接口的情况下的STM32驱动(一)背景介绍（二）接线（三）软件实现所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
