概述
1 STM32 的 I/O 引脚可以由软件配置成如下 8 种模式
1、输入浮空
2、输入上拉
3、输入下拉
4、模拟输入
5、开漏输出
6、推挽输出
7、推挽式复用功能
8、开漏复用功能
2 STM32 的很多 I/O 引脚都是兼容 5V 电平,这些 I/O 引脚在与 5V 电平外设连接的时候很有优势,具体哪些 I/O 引脚是兼容 5V 电平,可以从该芯片的数据手册端口描述章节查到(I/O Level 标 FT 的就是兼容 5V 电平的)
3 STM32的GPIO除了上述8种工作模式之外,还可以进行2种映射;外部中断映射和第二功能映射。当某个GPIO口映射为外部中断通道后,该GPIO口就成为一个外部中断源,外界可以在这个GPIO上产生外部事件来实现对STM32内部程序运行的介入。当某个GPIO被映射为第二功能时,它就会切换成为某个外部设备的功能I/O。

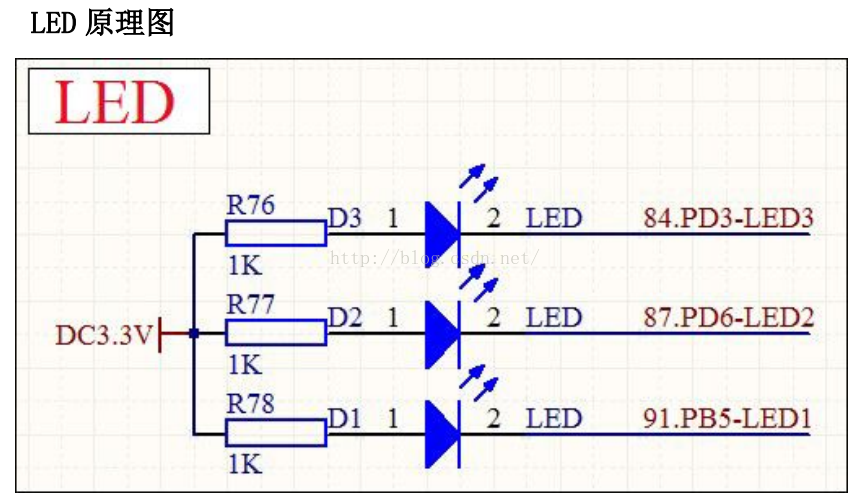

4 硬件设计
5 程序设计
/*******************************************************************************
* 文件名 : main.c
* 作者 :
* 时间 : 08/08/2008
* 文件描述 :主函数
********************************************************************************/
/* 头文件 ------------------------------------------------------------------*/
#include "stm32f10x_lib.h"
/* 自定义同义关键字 --------------------------------------------------------*/
/* 自定义参数宏 --------------------------------------------------------*/
/* 自定义函数宏 --------------------------------------------------------*/
/* 自定义变量 --------------------------------------------------------*/
/* 自定义函数声明 --------------------------------------------------------*/
void RCC_Configuration(void);
void GPIO_Configuration(void);
/*******************************************************************************
*函数名 : main
*函数描述 : Main 函数
*输入参数 : 无
*输出结果 : 无
*返回值 : 无
*******************************************************************************/
int main(void)
{
/* 设置系统时钟 */
RCC_Configuration();
/* 设置GPIO口 */
GPIO_Configuration();
GPIO_SetBits(GPIOA , GPIO_Pin_2); // PA.2输出高电频
GPIO_SetBits(GPIOA , GPIO_Pin_3); // PA.3输出高电频
while(1);
}
/*******************************************************************************
*函数名 : RCC_Configuration
*函数描述 : 设置系统各部分时钟
*输入参数 : 无
*输出结果 : 无
*返回值 : 无
*******************************************************************************/
void RCC_Configuration(void)
{
/*定义枚举类型变量 HSEStartUpStatus */
ErrorStatus HSEStartUpStatus;
/* 复位系统时钟设置*/
RCC_DeInit();
/*开启HSE*/
RCC_HSEConfig(RCC_HSE_ON);
/* 等待HSE起振并稳定*/
HSEStartUpStatus = RCC_WaitForHSEStartUp();
/* 判断HSE是否起振成功 */
if(HSEStartUpStatus == SUCCESS)
{
/*选择HCLK(AHB)时钟源为SYSCLK 1 分频*/
RCC_HCLKConfig(RCC_SYSCLK_Div1);
/* 选择PLCK2时钟源为HCLK(AHB) 1分频 */
RCC_PCLK2Config(RCC_HCLK_Div1);
/* 选择PLCK1时钟源为HCLK(AHB) 2分频 */
RCC_PCLK1Config(RCC_HCLK_Div2);
/* 设置FLASH延时周期数为2 */
FLASH_SetLatency(FLASH_Latency_2);
/* 使能FLASH预取缓存 */
FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
/* 选择锁相环(PLL) 时钟源为HSE 1分频,倍频数为9 则PLL输出频率为 8 * 9 = 72MHz*/
RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);
/* 使能PLL */
RCC_PLLCmd(ENABLE);
/* 等待PLL输出稳定 */
while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);
/* 选择SYSCLK时钟源为PLL */
RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
/* 等待PLL成为SYSCLK时钟源 */
while(RCC_GetSYSCLKSource() != 0x08);
}
/* 打开APB2总线上的GPIOA时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);
}
/*******************************************************************************
*函数名 : GPIO_Configuration
*函数描述 : 设置GPIO端口功能
*输入参数 : 无
*输出结果 : 无
*返回值 : 无
*******************************************************************************/
void GPIO_Configuration(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
/* 设置PA2和PA3端口为推挽输出,最大翻转频率为50MHz */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOA , &GPIO_InitStructure);
}
