概述

1.IIR滤波器构造

之前在介绍FIR滤波器的时候，我们提到过，IIR滤波器的单位冲击响应是无限的！用差分方程来表达一个滤波器，应该是下式这个样子的。

这个式子是N次差分方程的表达式。我们明显可以看出，计算输出y(n)的时候，需要以前的输出值与输入值。换言之，这个可能表达式还有反馈环节。当

为0的时候，这个滤波器由于没有反馈，其单位冲击响应是有限的，是FIR滤波器。当

不为0是时候，是IIR滤波器。

2.直接I型IIR滤波器

就如同之前所说一样，我们考虑这样一个滤波器。

很明显，这是一个1阶才差分方程。由于

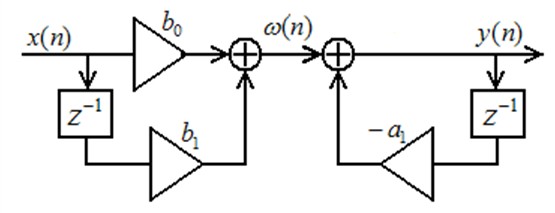

不为0，这是一个1阶IIR滤波器的差分方程。为了方便观察，我们将其画系统成框图。

很明显的，要实现这个滤波器，我们需要2个单位的存储空间，用来存储过去的输入值与输出值。这样的话，考虑N阶的滤波器，我们就需要2N个存储单元。这种结构被称作直接I型结构。

3.直接II型IIR滤波器

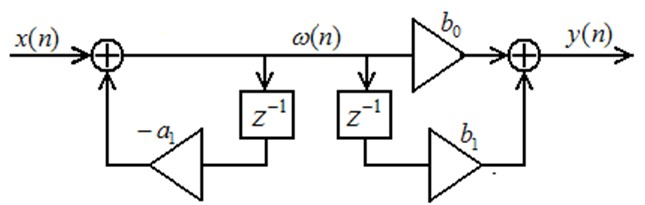

我们先观察上图的直接I型滤波器，将其视为有两个较小系统串联而成的系统。由于是串联，那么，顺序必定不影响输入输出结果，那么，我们将其调整一下位置。得到就像下图一样的一个新的系统。

然后，我们可以发现，其实，这个系统完全没有必要使用两个延迟算子，可以合并使用。将其延迟算子合并，那么，可以得到下面这样一个系统。

这个系统与之前的直接I型系统一样，拥有完全相同的输入输出特性。并且，节省了一半的延迟算子。实现这个滤波器所需要的存储空间为N。

3.直接II型IIR滤波器的实现（C语言）

#include <stdio.h>
#include <math.h>
#include <malloc.h>
#include <string.h>


double IIR_Filter(double *a, int Lenth_a,
                  double *b, int Lenth_b,
                  double Input_Data,
                  double *Memory_Buffer)
{
    int Count;
    double Output_Data = 0;
    int Memory_Lenth = 0;

    if(Lenth_a >= Lenth_b) Memory_Lenth = Lenth_a;
    else Memory_Lenth = Lenth_b;

    Output_Data += (*a) * Input_Data;  //a(0)*x(n)

    for(Count = 1; Count < Lenth_a ;Count++)
    {
        Output_Data -= (*(a + Count)) *
                       (*(Memory_Buffer + (Memory_Lenth - 1) - Count));
    }

    //------------------------save data--------------------------//
    *(Memory_Buffer + Memory_Lenth - 1) = Output_Data;
    Output_Data = 0;
    //----------------------------------------------------------//

    for(Count = 0; Count < Lenth_b ;Count++)
    {
        Output_Data += (*(b + Count)) *
                       (*(Memory_Buffer + (Memory_Lenth - 1) - Count));
    }

    //------------------------move data--------------------------//
    for(Count = 0 ; Count < Memory_Lenth -1 ; Count++)
    {
    	*(Memory_Buffer + Count) = *(Memory_Buffer + Count + 1);
    }
    *(Memory_Buffer + Memory_Lenth - 1) = 0;
    //-----------------------------------------------------------//

    return (double)Output_Data;
}



int main(void)
{
    double a[] = {1   , 0.5554 ,0.1542 };
    double b[] = {0   ,      0 ,0.1542 };

    int Lenth_a = sizeof(a)/sizeof(double);
    int Lenth_b = sizeof(b)/sizeof(double);
    int Memory_Lenth = 0;

    if(Lenth_a >= Lenth_b) Memory_Lenth = Lenth_a;
    else Memory_Lenth = Lenth_b;

    printf("Memory Lenth : %d  n" , Memory_Lenth);

    double Input = 0 ;
    double Output = 0;

    double *Memory_Buffer;
    Memory_Buffer = (double *) malloc(sizeof(double)*Memory_Lenth);
    memset(Memory_Buffer,
           0,
           sizeof(double)*Memory_Lenth);


    FILE* Input_Data;
    FILE* Output_Data;

    Input_Data = fopen("input.dat","r");
    Output_Data= fopen("output.txt","w");

    while(1)
    {
        if(fscanf(Input_Data, "%lf", &Input) == EOF)  break;

        Output = IIR_Filter( a, Lenth_a,
                             b, Lenth_b,
                             Input,
                             Memory_Buffer);

        fprintf(Output_Data,"%lf,",Output);

    	//printf("Output:  %lf n" ,Output);
    }

    printf("Finish n");

    return (int)1;
}

当然，这里的参数还是随意设置的。之后我会就IIR的滤波器的间接设计与直接设计，进行详细的说明。
