RC延迟电路与缓慢泄放电路

在之前的文章中介绍了RC延迟电路，但是在某些场合需要控制信号移除后缓慢下电，这时简单的RC就无法满足。 今天介绍的电路虽然不难，但是这种简单实用的电路还是应该多积累一些比较好，随用随取。

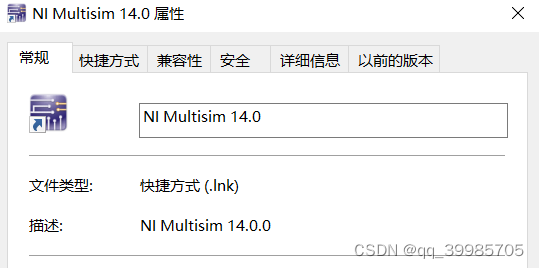

Multisim软件版本

附上multisim 14.0 网盘链接，内附PJ方法

https://pan.baidu.com/s/15NvcyeKIgk-COlvoDIfz0A

提取码: dsmf

RC放电计算公式

之前的公式已经介绍过了，今天来一个经验公式

充电:
当t= RC时，电容电压=0.63E；
当t= 2RC时，电容电压=0.86E；
当t= 3RC时，电容电压=0.95E；
当t= 4RC时，电容电压=0.98E；
当t= 5RC时，电容电压=0.99E；

放电：
当t=RC时，Vt=0.368E
当t=2RC时，Vt=0.135424E
当t=3RC时，Vt=0.04984E
当t=4RC时，Vt=0.01834E
当t=5RC时，Vt=0.006749E

multisim 仿真

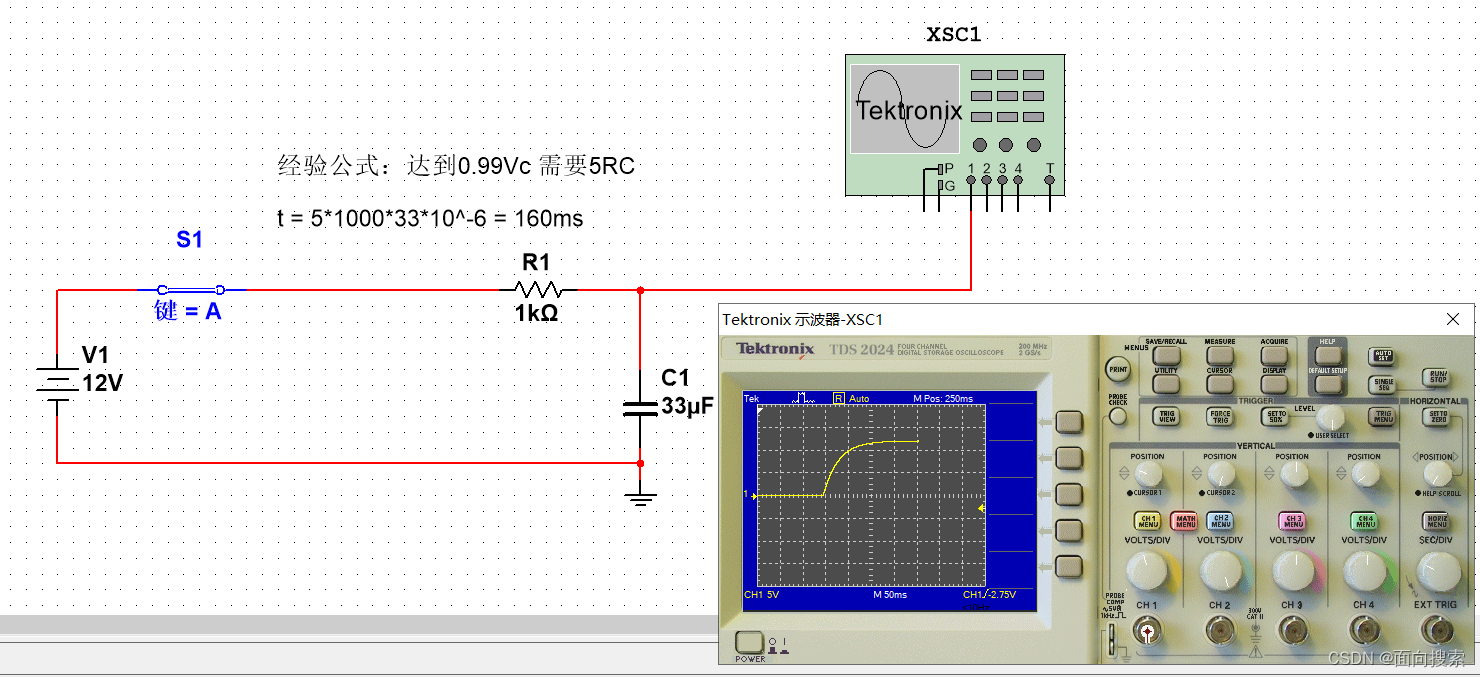

首先通过仿真来再次验证一下RC充电电路的经验公式：

经验公式：达到0.99Vc 需要5RC

t = 5100033*10^-6 = 160ms

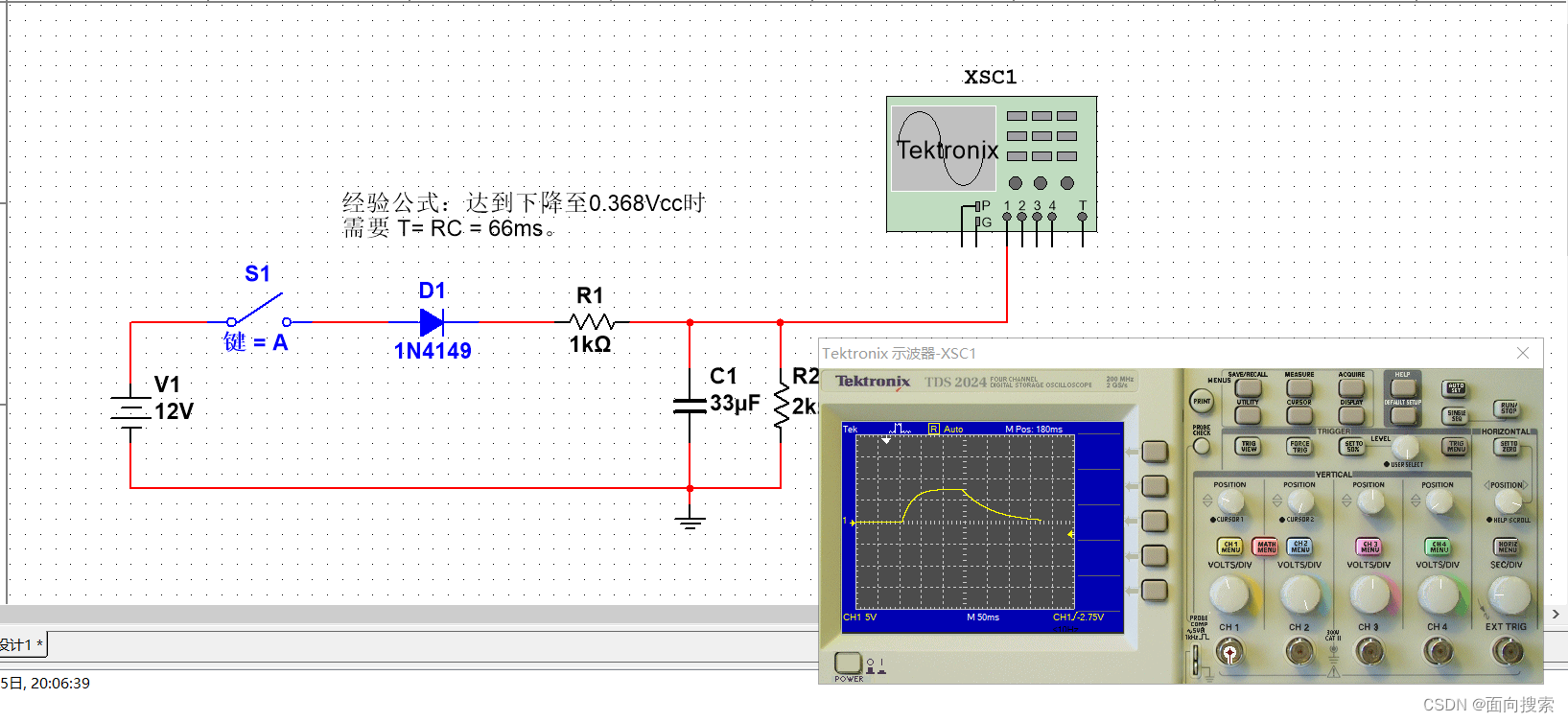

那么要实现固定的下电时间控制要怎么办呢？

哈哈其实简单的加一个二极管就可以啦，二极管正向导通，反向截至，所以电容上的电只会通过泄放电阻R2释放。

经验公式：达到下降至0.368Vcc时
需要 T= RC = 66ms。
图片可以放大看，从仿真结果可以看出，放电和充电的时间与经验公式一致。
