概述
RC延迟电路
在许多芯片的应用手册中都要求了对上电时序进行控制，在这种场合下我们会经常看到RC延迟，今天我们通过multisim 14.0 对RC延迟计算电路的理论计算进行仿真验证
Multisim软件版本
附上multisim 14.0 网盘链接，内附PJ方法
https://pan.baidu.com/s/15NvcyeKIgk-COlvoDIfz0A
提取码: dsmf
RC延迟上电计算公式
充电公式：Ｔ＝ＲＣln（（U-Uc）/U）
放电公式： Ｔ= - R C ln（Uc/U）
U为上电电压（电源电压）；Uc为电容充到T时刻的电压；T为充电时间

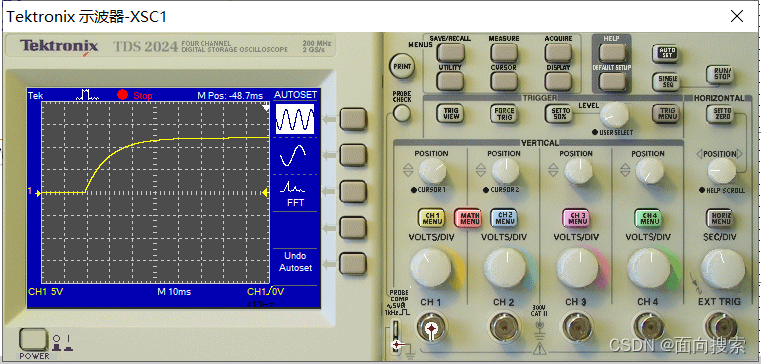

仿真验证
当充电到 0.8倍 VCC时，通过理论计算可知：t = RC*ln(0.2) = 16ms
和仿真结果基本相同
后续

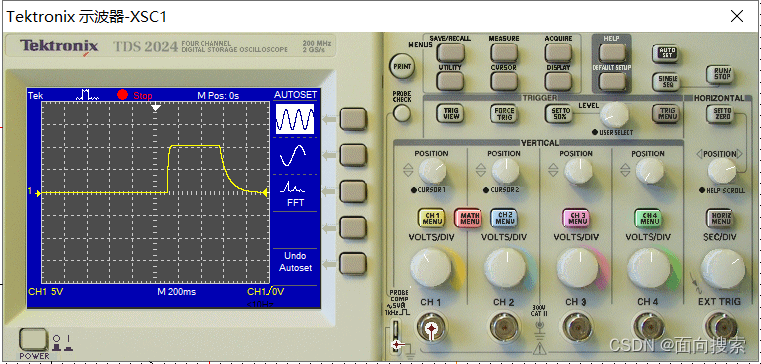

RC充电的过程讲完了，在电机控制等场合下我们要求三极管等开关器件关断速度要快，但是在应用RC上电延迟电路后，其关断时间也会延长，如下图所示，这是不行的。
那么如何解决这个问题呢？在下篇文章我将介绍一款新的电路解决这个问题。
