滤波器的用途：滤波器主要用来滤除信号中的无用频率成分，让符合频率要求的信号通过，抑制不需要的信号。

滤波器的分类：低通滤波器（LPF）、高通滤波器(HPF)、带通滤波器（BPF）、带阻滤波器（BEF）。下边介绍的滤波器均为无源的。

1、无源低通滤波器

允许信号中较低频率成分通过滤波器时，这种滤波器叫做低通滤波器。

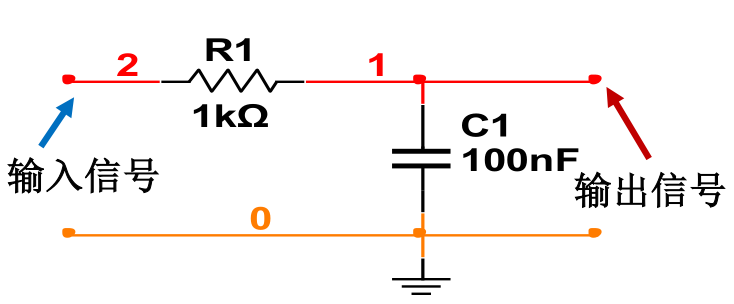

对于无源一阶低通滤波器，其截至频率为 $f_{0}=frac{1}{2pi RC}$ ,相角位移为 $varphi_{f}=-arctanfrac{f}{f_{0}}$

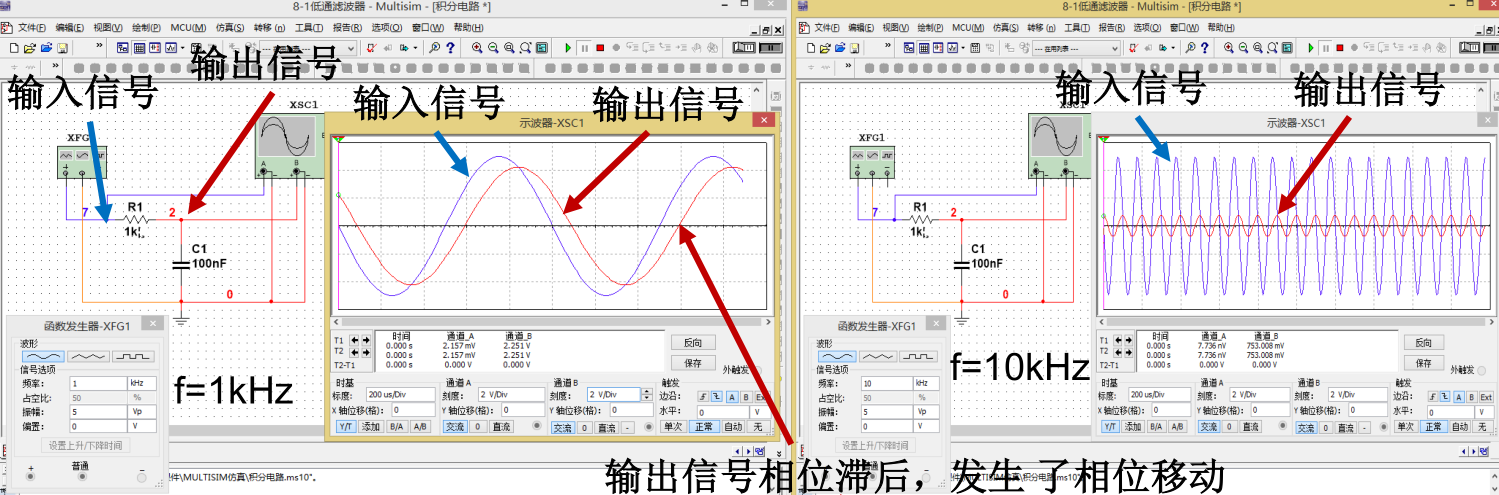

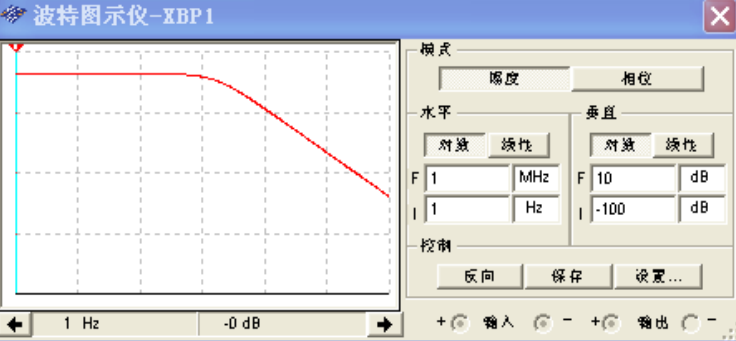

下边为其具体仿真，由具体仿真可知，高频信号的输出幅值减小，低频信号输出的幅值基本未减小。

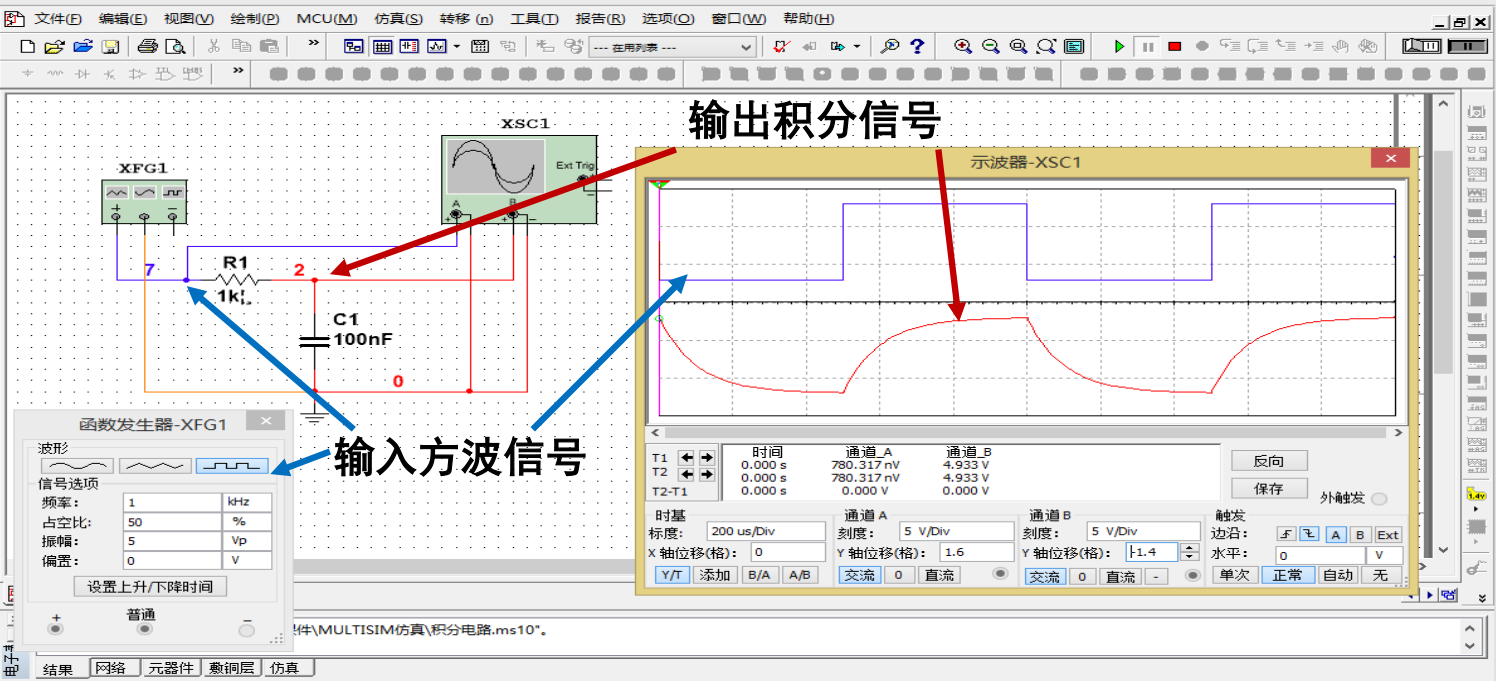

一阶低通滤波电路也称积分电路，能够实现相应的波形变化。如下图所示当输入方波信号时，输出信号发生一定改变。

2、二阶低通滤波

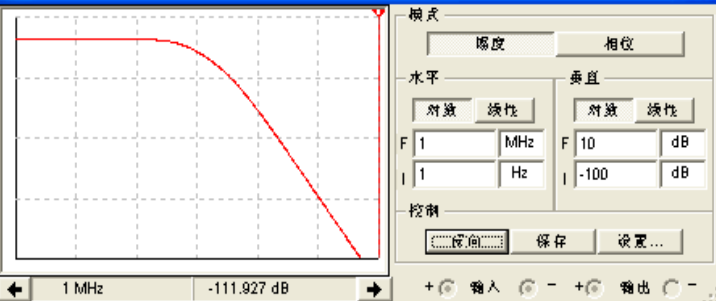

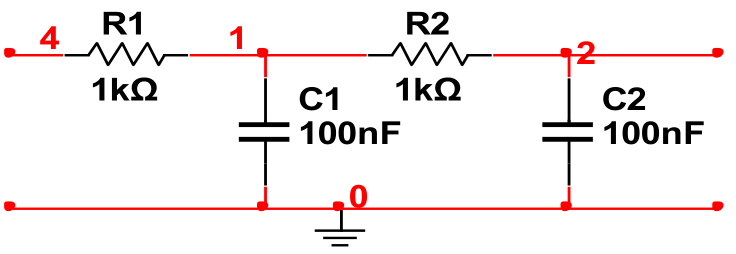

下图为二阶低通滤波器电路和具体bode图，可以发现其下降部分相较于一阶低通滤波更加陡峭。

3、RL电感低通滤波电路

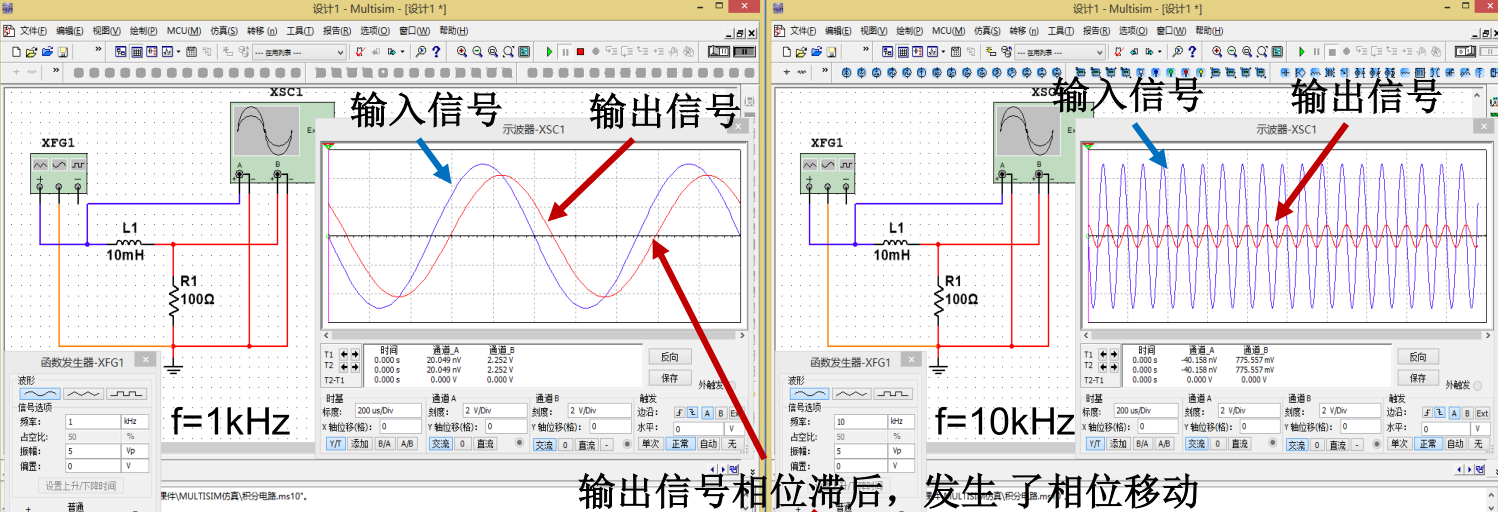

RL电感低通滤波电路和RC低通滤波电路的功能基本一致，通低频，阻高频，此外还能实现积分电路。
