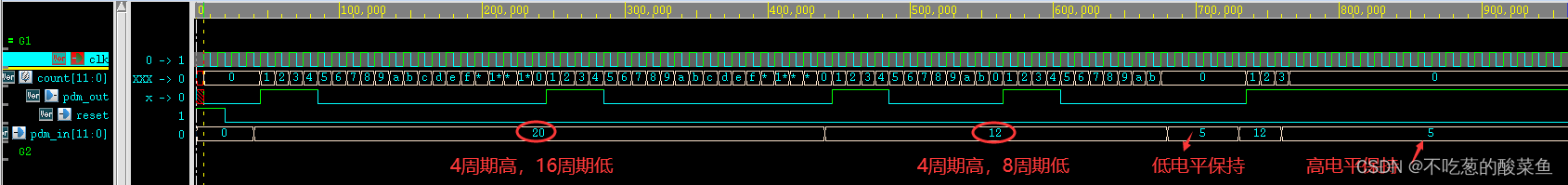

输出波形

题目描述

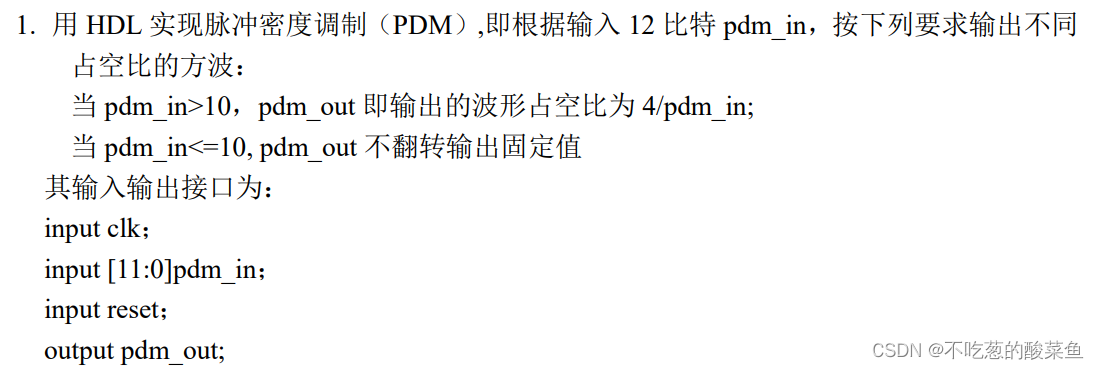

使用HDL实现脉冲密度调制（PDM），即根据输入12bit pdm_in，按下列要求输出不同占空比的方波：

① 当pdm_in>10，pdm_out即输出的波形占空比为4/pdm_in；

② 当pdm_in<=10，pdm_out不翻转输出固定值。

其输入输出接口为：

input clk；
input [11:0]pdm_in；
input reset；
output pdm_out;

解决思路

脉冲密度调制（PDM），通过调节波形的占空比来改变脉冲的密度。信号逻辑为高的时间T_hign除以周期T_cycle所得到的比值叫做占空比。

实现第一个要求，当pdm_in>10时，可以让新信号在4个clk周期为高，在(pdm_in-4)个clk周期为低，这样就实现了一个pdm_in分频，占空比为4/pdm_in。

第二个要求，当pdm_in<=10时，pdm_out就不让他翻转，并且让实现分频的计数器清零。

代码

module pdm(
    input           clk     ,
    input   [11:0]  pdm_in  ,
    input           reset   ,
    output          pdm_out
);

reg pdm_processed;
reg [11:0] count;

always @(posedge clk)begin
    if(reset)begin
        pdm_processed <= 1'd0;
    end
    else if(pdm_in > 10)begin
        if(count <= 3)
            pdm_processed <= 1'b1;
        else if(count < pdm_in -1)
            pdm_processed <= 1'b0;
        else if(count == pdm_in-1)
            pdm_processed <= 1'b0;
    end
    else begin // pdm_in <= 10
        pdm_processed <= pdm_processed;  //stay
    end
end

always @(posedge clk)begin
    if(reset)begin
        count <= 12'd0;
    end
    else begin
        if(pdm_in > 10 && count < pdm_in-1)begin
            count <= count + 1'b1;
        end
        else if(pdm_in > 10 && count == pdm_in-1)begin  // one pdm_out cycle finish
            count <= 12'd0;
        end
        else begin // pdm_in <= 10
            count <= 12'd0;
        end
    end
end

assign pdm_out = pdm_processed;

endmodule

testbench

module pdm_tb();

reg clk,reset;
wire pdm_out;

always #5 clk = ~clk;
reg [11:0] pdm_in;

initial begin
    clk     <=  1'b0;
    reset   <=  1'b1;
    pdm_in  <=  12'd0;
    #20
    reset   <=  1'b0;
    #20
    pdm_in  <=  12'd20;
    #400
    pdm_in  <=  12'd12;
    #240
    pdm_in  <=  12'd5;
    #50
    pdm_in  <=  12'd12;
    #30
    pdm_in  <=  12'd5;
    #200
    $finish();
end

//dump fsdb
initial begin
    $fsdbDumpfile("pdm.fsdb");
    $fsdbDumpvars(0);
end

pdm u_pdm(
    .clk    (clk)   ,
    .pdm_in (pdm_in),
    .reset  (reset) ,
    .pdm_out(pdm_out)
);

endmodule
