ESP8266-01S系列学习笔记-01模块基本知识

1.产品概述

         ESP8266是乐鑫科技生产的一款内置WiFi功能的单片机,它有很多种型号,这些型号分别对应了不同的封装。

        ESP8266是一款超低功耗的UART-WiFi 透传模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Wi-Fi 无线网络上，进行互联网或局域网通信，实现联网功能。

        ESP8266封装方式多样，天线可支持板载PCB天线，IPEX接口和邮票孔接口三种形式；

        ESP8266可广泛应用于智能电网、智能交通、智能家具、手持设备、工业控制等领域。

2.产品特性

• 支持无线802.11 b/g/n 标准
• 支持STA/AP/STA+AP 三种工作模式
• 内置TCP/IP协议栈，支持多路TCP Client连接
• 支持丰富的Socket AT指令
• 支持UART/GPIO数据通信接口
• 支持Smart Link 智能联网功能
• 支持远程固件升级（OTA）
• 内置32位MCU，可兼作应用处理器
• 超低能耗，适合电池供电应用
• 3.3V 单电源供电

3.模块封装

        ESP8266支持五种封装形式，极大的丰富了客户的可选择性，方便应用于各种物联网硬件终端场合。

1.  2.54标准直插工艺
2.  贴片封装
3.  底贴工艺
4.  半孔贴片工艺
5.  超小体积封装，只有10*10毫米

4.模块基本参数

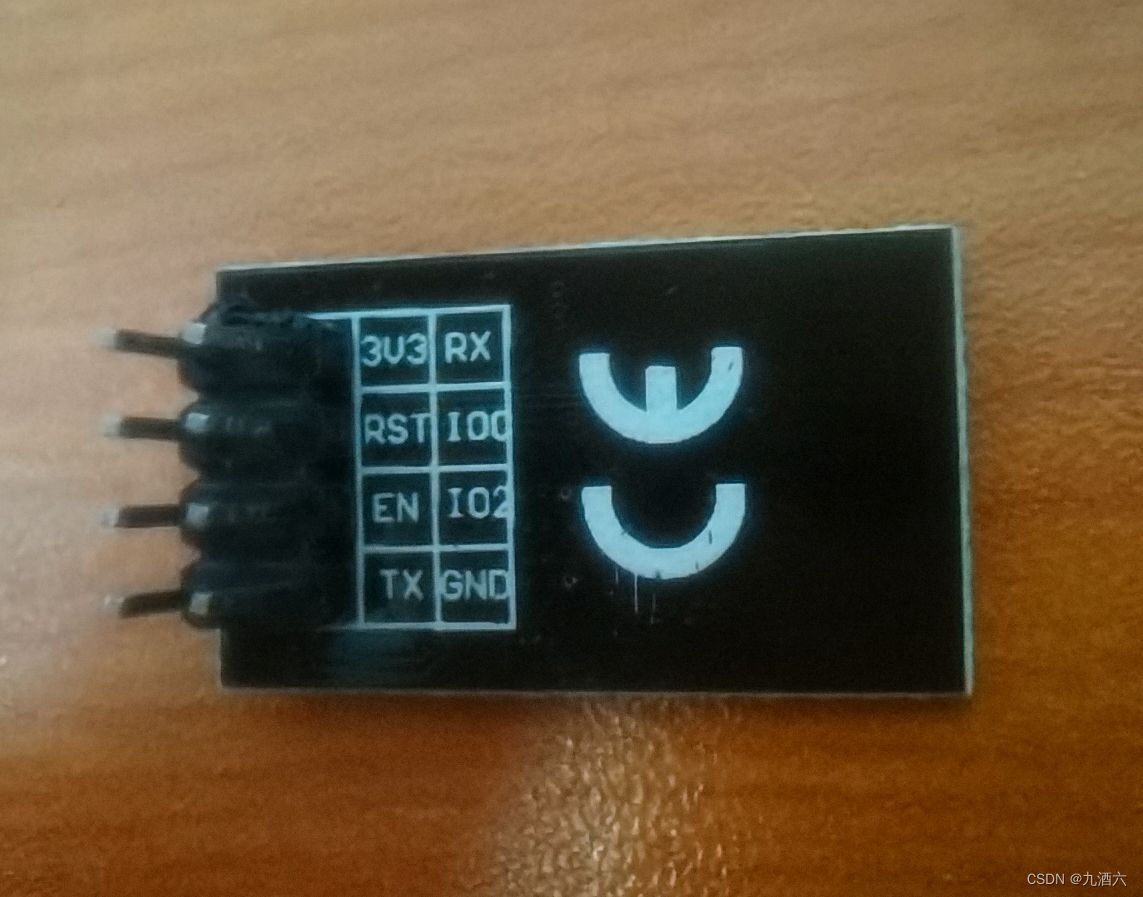

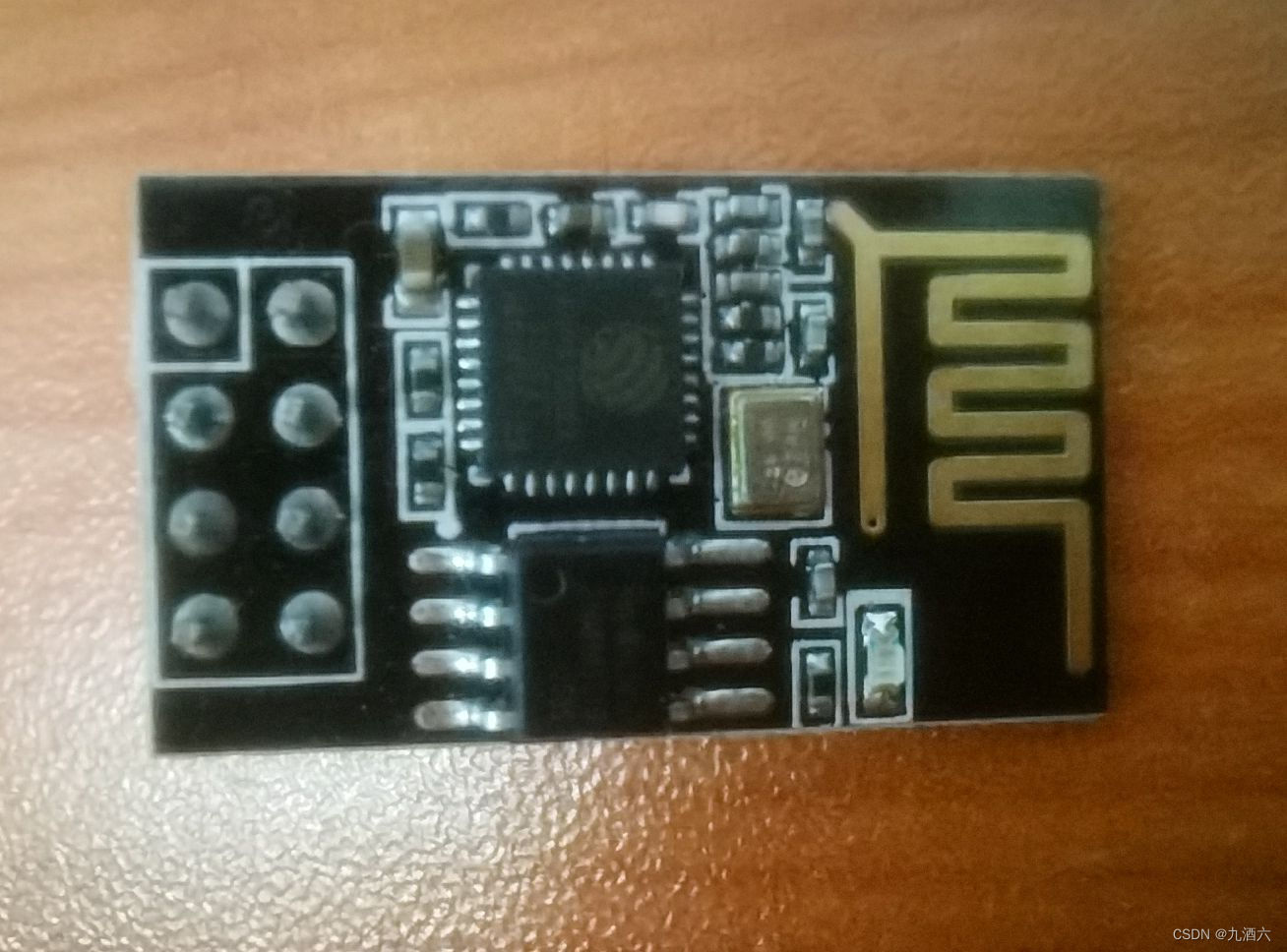

 5.硬件介绍及引脚介绍

        下载与运行模式下电平高低：

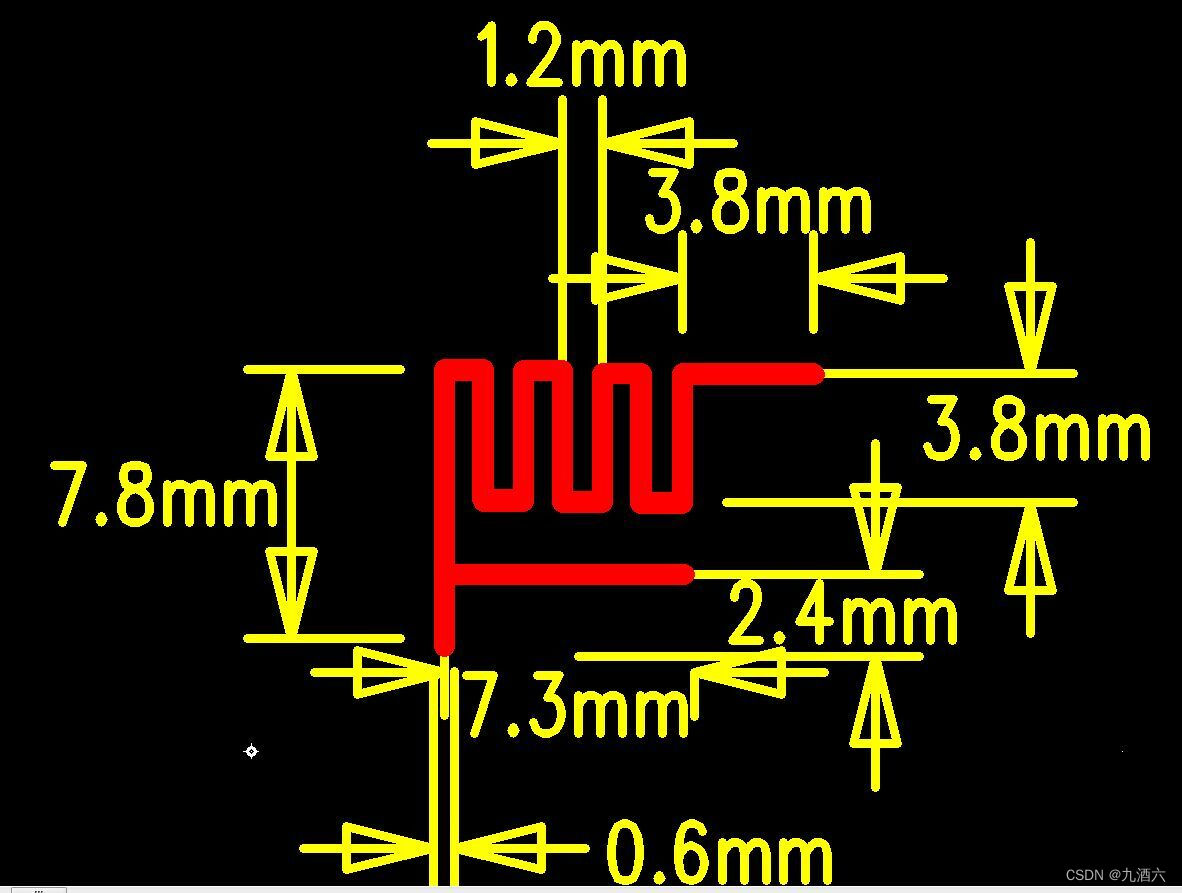

 6.天线尺寸图

         ESP8266支持三种天线接口形式：板载PCB天线、IPEX接口和邮票孔接口，板载PCB天线和IPEX接口天线客户可直接使用，无需添加任何匹配电路。

 7.功能描述

        ESP8266可以实现的主要功能包括：串口透传，PWM 调控，GPIO控制。

        串口透传：数据传输，传输的可靠性好，最大的传输速率为：460800bps。

        PWM 调控：灯光调节，三色LED 调节，电机调速等。

        GPIO控制：控制开关，继电器等。

8.工作模式

        ESP8266模块支持STA/AP/STA+AP 三种工作模式。

• STA 模式：ESP8266模块通过路由器连接互联网，手机或电脑通过互联网实现对设备的远程控制。
• AP 模式：ESP8266模块作为热点，实现手机或电脑直接与模块通信，实现局域网无线控制。
• STA+AP 模式：两种模式的共存模式，即可以通过互联网控制可实现无缝切换，方便操作。

 9.应用领域

• 串口CH340 转Wi-Fi；
• 工业透传DTU；
• Wi-Fi 远程监控/控制；
• 玩具领域；
• 色LED 控制；
• 消防、安防智能一体化管理；
• 智能卡终端，无线POS 机，Wi-Fi 摄像头，手持设备等。

 借鉴：ESP8266-01 WiFi模块用户手册
