移植DAC芯片MCP4725驱动到NUC980

本文介绍了移植DAC芯片MCP4725的方法。

因为官方提供的linux-4.4.x虽然有一个mcp4725.c的驱动，但该驱动适合无dts的老的应用场景，而我的系统使用了dts树所以需要更换该驱动，具体方法为：

从网站linux/mcp4725.c at master · torvalds/linux · GitHub

下载mcp4725.c，下载的该文件要做下面调整才能被正常编译使用，具体如下：

1 增加头文件：#include <linux/of_device.h>

2 找到IIO_ENUM_AVAILABLE并删除第二个参数，变成如下形式：

IIO_ENUM_AVAILABLE("powerdown_mode",

                           &mcp472x_powerdown_mode_enum[MCP4725]),

        IIO_ENUM_AVAILABLE("powerdown_mode",

                           &mcp472x_powerdown_mode_enum[MCP4726]),

3 找到device_get_match_data改成of_device_get_match_data

 if (dev_fwnode(&client->dev))

                data->id = (uintptr_t)of_device_get_match_data(&client->dev);

        else

         ......

4 替换include/linux/iio/dac/mcp4725.h为下面内容：

....

struct mcp4725_platform_data {

bool use_vref;

bool vref_buffered;

};

....

5 修改文件：

drivers/base/property.c +108，允许dev_fwnode 被外部调用：

struct fwnode_handle *dev_fwnode(struct device *dev)

{

        return IS_ENABLED(CONFIG_OF) && dev->of_node ?

                &dev->of_node->fwnode : dev->fwnode;

}

EXPORT_SYMBOL_GPL(dev_fwnode);

6 调整include/linux/property.h，对输出的函数进行声明

struct fwnode_handle *dev_fwnode(struct device *dev);

7  因为DAC芯片是挂接在I2c1总线上，需要修改文件nuc980-iot.dtsi，增加蓝色部分：

i2c1: i2c1@b0081000 {

                        compatible = "nuvoton,nuc980-i2c1";

.........

                        #address-cells = <1>;

                        #size-cells = <0>;

                        mcp4725@61 {

                        compatible = "microchip,mcp4725";

                                reg = <0x61>;

                        };

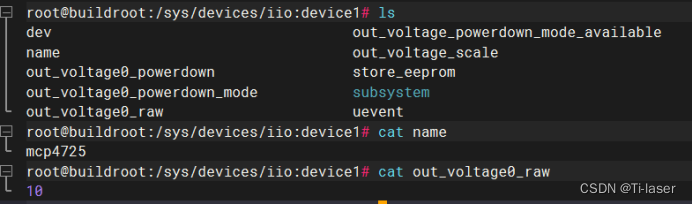

编译正常后刷写到板子内部后进入/sys/devices/iio:deviceX即可看到节点信息，这里的X请根据自己的系统实际情况进行替换。

可以写入DA值然后实际用万用表进行测试验证。

echo 2000 > out_voltage0_raw
