MCP4725驱动原理及代码实现——IIC学习

一、MCP4725介绍

MCP4725是一款12位的，能够输出1-5V指定电压的DAC芯片，通信方式是使用IIC通信。

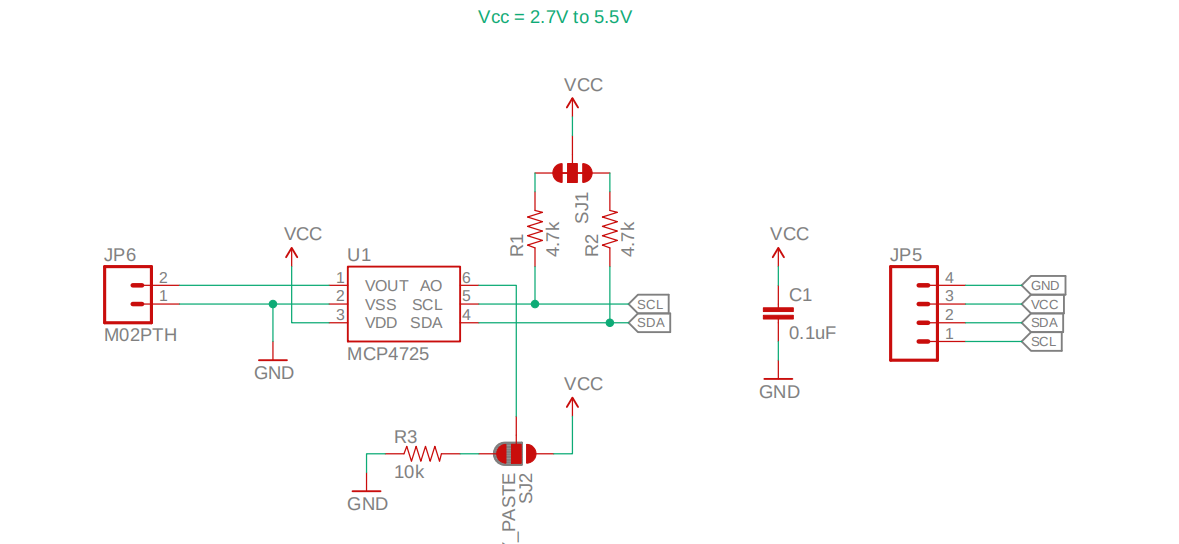

二、硬件电路图

二、编程原理

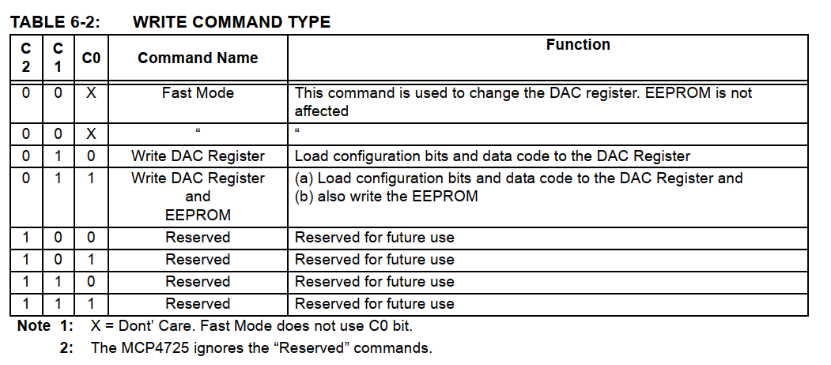

C0-C2配置工作模式：写为0 0代表快速模式。

MCP4725设备地址包含4个固定位( 1100 =设备代码)和3个地址位( A2 , A1 , A0 )。A2位和A1位在制造过程中是硬接线的，A0位由A0引脚的逻辑状态决定。A0引脚可与VDD或VSS相连，也可由数字逻辑电平主动驱动。

这里配置A2 , A1 , A0地址位为：0 0 0

因此，得出前8位写入数据为0XC0。

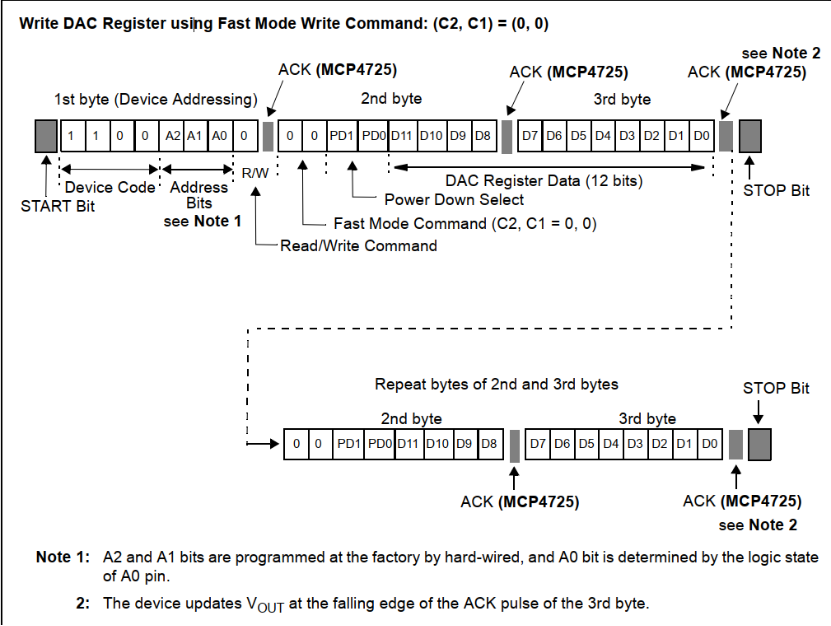

编程过程原理简介：

• 1、IIC发生起始信号。

• 2、写入寄存器DAC Device Code 固定值 1100 , 写入A2,A1,A0为000，写入读写位0，综上，写入数值位0xc0。

• 3、完成第一次写入之后，等待IIC应答位信号。

• 4、写入DAC高4位数据，等待IIC应答位信号。

• 5、写入DAC低8位数据，等待IIC应答位信号。

• 6、发送停止位信号，一次写入数据完成。

三、代码实现

MCP4725.h文件

#ifndef __MCP4725__H
#define __MCP4725__H
#include "myiic.h"

#define VREF 	 	5000

void MCP4725_init(void);

void MCP4725_WriteData_Digital(uint16_t data);

void MCP4725_WriteData_Volatge(uint16_t Vout);

#endif

MCP4725.c文件

#include "MCP4725.h"
#include "delay.h"

uint16_t  MCP4725_Init_Value = 3000;

void MCP4725_init(void)
{
	IIC_Init();
	MCP4725_WriteData_Volatge(MCP4725_Init_Value);
}



void MCP4725_WriteData_Volatge(uint16_t Vout)
{
	uint8_t data_h = 0,data_l =0;

	data_h= (0x0f00&Vout)>>8; //传输数据高四位

	data_l = (0x00ff&Vout);//传输数据低八位

	IIC_Start();
	IIC_Send_Byte(0xc0);//传输硬件地址
	IIC_Wait_Ack();
	IIC_Send_Byte(data_h);//传输数据高四位
	IIC_Wait_Ack();
	IIC_Send_Byte(data_l);//传输数据低八位
	IIC_Wait_Ack();
	IIC_Stop();
	delay_us(10);	//完成一轮DAC输出
}

main.c代码实现

int main(void)
{
	u16 i=0;
	HAL_Init();                   	//初始化HAL库
	Stm32_Clock_Init(336,8,2,7);  	//设置时钟,168Mhz
	delay_init(168);               	//初始化延时函数
	MCP4725_init();
	while(1)
	{
		for(i=0;i<2000;i++)
		{
			MCP4725_WriteData_Volatge(i);
		}
		for(i=2000;i>0;i--)
		{
		  MCP4725_WriteData_Volatge(i);
		}
	}
}

四、实现现象

引脚连接：
SDA——PB9
SCL——PB8
VCC——5V
GND——GND

使用探索者F407开发板，当Vout引脚连接发光二极管的时候，二极管时亮时灭。
