AD9361的Rx增益控制（一）增益控制的阈值检测器

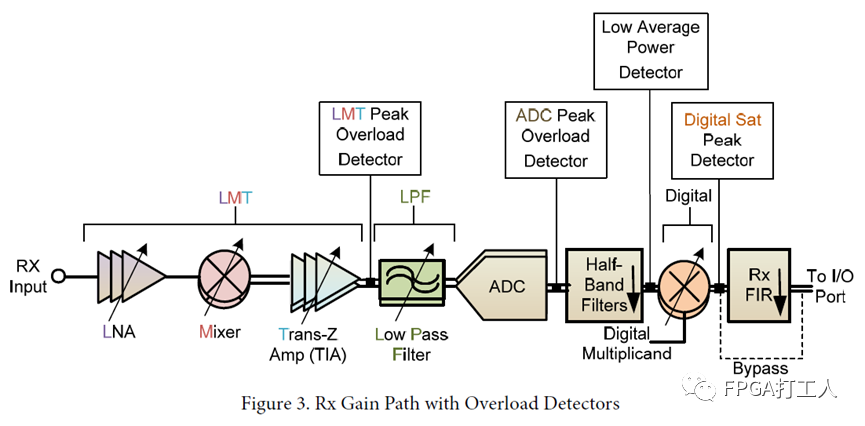

AD9361的RX过程有以下几个检测模块，分别是 LMT 峰值检测模块，ADC 峰值检测模块，低功率检测模块和数字增益检测模块。

LMT 峰值检测模块

LMT 过载检测器是一个模拟峰值检测器，以判断接收的信号是否过载。检测器有上限阈值和下限阈值这两个阈值，一种提示较大的过载，上限阈值存储在 0x108 寄存器中，下限阈值存储在0x107 寄存器中。LMT 过载检测是决定 AD9361 是否工作在线性范围的重要步骤。寄存器与阈值的转换公式如下：

当信号经 LNA，混频器，TIA（Trans-impedance Amplifier,跨阻放大器）处理后与阈值进行比较，在MGC模式下，若超过阈值则有相应的标志位会置 1，具体使用会在ctrl_out使用中说明。

ADC 峰值检测模块

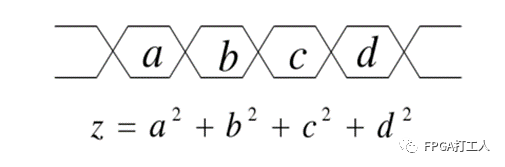

ADC 过载检测器主要检测信号经过模数转换后的输出是否过载，ADC 是一个高度过采样的 sigma-delta 调制器，输出范围为+4 至-4。其阈值同样有两个，大ADC 过载阈值存储在寄存器 0x105 中，小 ADC 过载阈值存储在寄存器 0x104 中。计算阈值需要的样本数由寄存器 0x0FC 中的数值决定，一般选取四个样本，其检测原理如图所示。

通过计算 z 的值并与寄存器中的阈值进行比较，在MGC模式下，如果超过了阈值，与LMT 峰值检测模块一样，会有相应的标志位置 1。

低功率检测模块

低功率检测是为了测量通过 ADC 模块后的信号是否达到了设置的功率阈值，该阈值存储在寄存器 0x114 中，每LSB分辨率为0.5dBFS。取值范围为0 ~ -63.5dBFS。在FastAttack AGC模式和MGC模式中都适用，在FastAttack AGC模式下，信号经过 ADC 后开始进行功率的计算，若功率低于设定的阈值且持续时间达到设定的时间后，AGC 才会调整增益。该持续时间存储在寄存器 0x11B 中。在MGC模式下，当低于阈值时，会有相应的标志位置 1。

数字增益检测模块

MGC模式允许使用数字增益(由寄存器0x0FB中的D2设置)。0x100[D4:D0]设置最大数字增益(任何小于等于的值)。数字增益并不会增加信噪比，因为它只是将数字字乘以一个因子。这样，噪声和信号都增加了，信噪比保持不变。数字增益使用比较少，数字增益会降低信号的质量。
如果数字增益必须使用时，也可以使用固定数量的数字增益，设置寄存器0x10B和0x10E中的D5位可以启用此功能。BBP将数字增益指数本身写入0x10B (Rx1)和0x10E (Rx2)。如果设置了位D5，则数字增益永不改变。使能数字增益后，数字增益检测被触发时，也会有相应的状态指示。
