上周脚主介绍了基于Simulink的嵌入式系统自动代码生成，今天我们谈一谈自动代码生成中最重要的一个环节：Excel一键生成DD数据字典。

数据字典，是指对数据的数据项、数据结构、数据流、数据存储等进行定义和描述，其目的是对数据流程图中的各个元素做出详细的说明。一般包含数据名称、数据描述、数据类型、数据单位、存储类型等等属性。

基于Simulink的自动代码生成，必须做好Simulink信号、参数与对象的关联，这是保证Simulink信号与底层代码之间信号正常流通的关键，这里的对象就是通过数据字典定义的。

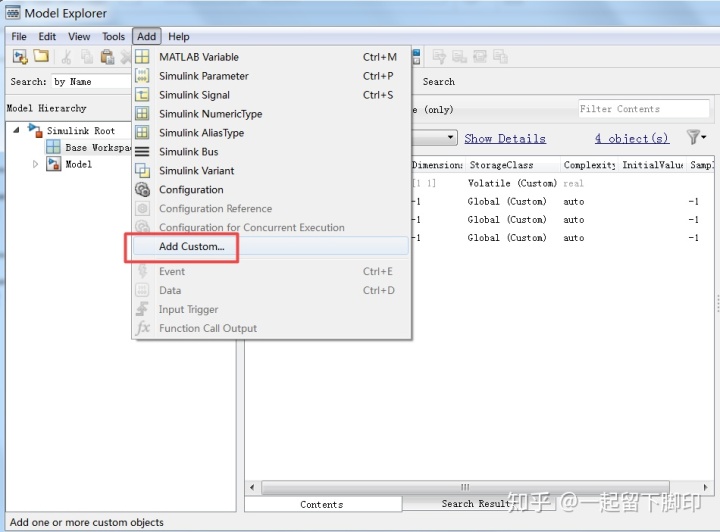

一般地，信号或参数对象可以通过Simulink工具栏进行一个个添加，或者通过写m文件进行定义。

以上两种方法对于输入输出信号、标定参数、观测参数较少的系统比较实用，但是对于汽车电控软件开发，往往就显得力不从心。

以纯电动整车控制器为例，其输入输出的CAN信号、模拟信号、数字信号等等种类繁多，在加上内部的标定量、观测量等等，信号、参数对象总和最多可能达到上万个。这么庞大的数据如果通过以上两种方式维护和管理，工作量将十分夸张，出错的概率也会很高。

对于Matlab，只要能通过鼠标操作完成的任务，代码就一定可以实现。对于重复性较强、创造性较弱的工作，就放心地交给代码去实现。

所以，工程上常常采用Excel的方式进行表格式的定义和管理，可读性强，进行数据整理、修改也十分方便。例如下图所示的Excel数据字典，对于某个子功能，通过三个表格定义输入信号、输出信号、标定参数的数据对象，对于每一个信号都可以清晰的看到它的信号描述、数据类型、存储类型等等参数。

基于以上的Excel数据字典，通过20行左右代码就可以自动把Excel中定义的数据内容加载到Matlab的workspace中。

以输入信号为例，可以定义一个Excel到数据字典的转换m文件，通过xlsread获取Excel数据内容，利用for循环和eval命令实现对数据对象的属性定义，如下图。

最后实现的效果就是把Excel中定义的x1、x2信号加载至workspace中，并且所有属性与Excel定义一致。

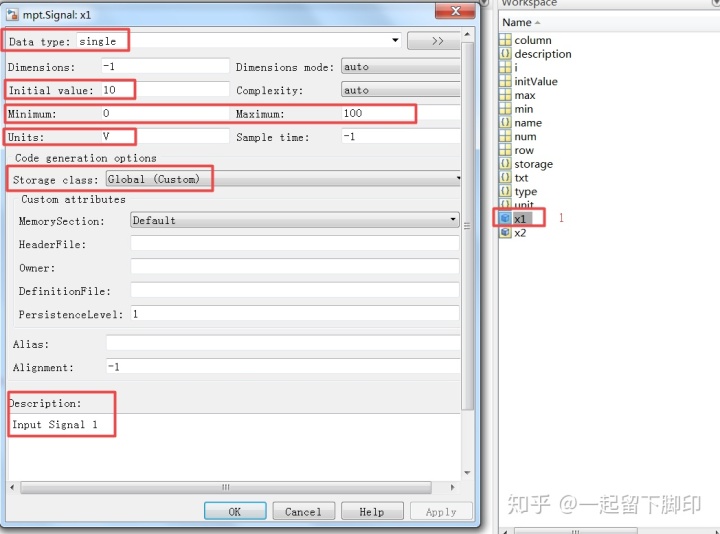

例如，生成的x1的定义如下图，其数据类型、初始值、最大最小值、单位、存储类型、描述都与Excel定义完全一致。

输出信号、标定参数当然也可以通过类似的方式实现。

工程上还有很多可以通过excel管理，然后代码自动操作的案例，这些小工具可以大大提高我们的工作效率，后面有机会脚主会继续介绍。

以上，介绍了通过Excel进行数据管理并自动生成数据字典的方法，更多关于代码自动生成的内容大家可参考以下书籍《Simulink代码生成技术入门到精通》。
