概述
前言
随着Simulink的使用，数据字典已经越来越重要，这几天我写了一个关于表格数据生成数据字典的方法，有兴趣的可以学习下。部分地方我还不熟练，有写地方可能存在绕弯的情况，不过对于初学者还是比较有帮助的
下边就给大家拆解分析下如何实现的
思路
具体就是将表格数据导入到matlab中，然后选择其中的数据通过循环语句进行写入数据字典，因为bus信号的写入格式特殊，所以先通过脚本创建一个专门的bus脚本，最后调用这个脚本完成bus数据从Workspace数据导入到数据字典
分析脚本
这一段是选择文件的标准格式，之前我也在其他的脚本中使用过这个格式
[filetxt,pathtxt] = uigetfile('*.*','Please select an image');%文件筐，选择文件
if(filetxt)
filetxt = strcat(pathtxt,filetxt);
filetxt = lower(filetxt);%一致的小写字母形式
else
msgbox('Please select an image');
return; %退出程序
end
这部分是为了读取表中数据，
[data,txt]=xlsread(filetxt,'signal');%读取表格内容
A=~cellfun(@isempty,txt);%读取的内容按照0和1辨认
C = readmatrix(filetxt);%获取选择文件的数值信息

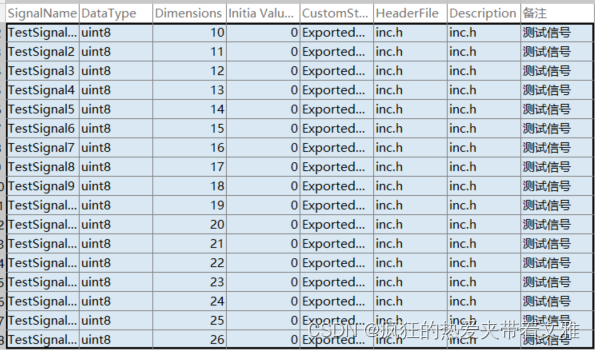

上图是我之前编辑好的一个数据信息，同过上边的函数将数据写入到matlab中
这部分是获取我选中文件的文件名，为了后边的数据字典和脚本做文件名
同时求取数据的行数，为后边的循环语句
name=strsplit(filetxt,'');%将读取的路径分割，这一步是为了找到打开文件的名称
fine=name(length(name));%求长度，为了选取数组最后一个数据
aaa=strsplit(string(fine),'.');%获取文件名称，同时去掉后缀
fined=aaa(1);
Excelname = fined; %获取表格名称
ccc=append(fined,'.sldd');%创建.sldd的名称
inportLength=sum(A(:,2));%求A列的长度
dictionaryObj1 = Simulink.data.dictionary.create(ccc); %创建一个数据字典
着部分是循环语句，循环周期已经通过行数得出，这部分将数据写入到字典中。。循环语句中函数通过matlab的help就可以找到
for i=2:inportLength%循环语句
Signal_test = Simulink.Signal;
Signal_test.DataType = string(txt(i,2)); %类型
Signal_test.InitialValue = string(C(i-1,4)); %初始值
Signal_test.StorageClass = string(txt(i,5)); %存储方式
Signal_test.Dimensions = C(i-1,3); %维度
dictionaryObj= Simulink.data.dictionary.open(ccc);%打开数据字典
sectionObj = getSection(dictionaryObj,'Design Data');%存入数据
addEntry(sectionObj,string(txt(i,1)),Signal_test);%加入信号
end
获取BUS页相关数据同时处理好新建的脚本名称
[data1,txt1]=xlsread(filetxt,'Bus');%读取表中BUS页的信号
B=~cellfun(@isempty,txt1);%读取01值
inportLength1=sum(B(:,2));%读取长度
Excel_name = Excelname; %获取表格名称
disp(Excel_name);%创建
mfile_name = strcat(Excel_name,'Var.m'); %编写要创建的脚本文件名：
文件打开，第一行编写空格
fid = fopen(mfile_name,'w');%打开文件
fprintf(fid,'n');%文件中空格

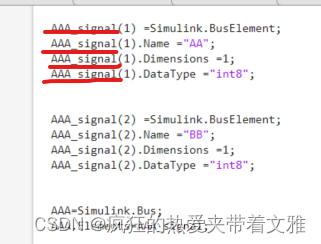

这里说明下为什么要创建一个新的脚本，bus的信号导入函数需要添加bus名称，而函数名称是不能通过文本转变的，这里给大家看一个示例：
这里可以看到这是一个bus信息导入到workspace的函数因为AAA_signal(1)部分是可变的，所以不能通过现在的脚本去实现上边的格式，所以只能通过新建立脚本，最后主函数调用这个脚本来完成bus信号添加
这一部分比较长，原本可以缩减，但是这么看比较清除如何实现的：

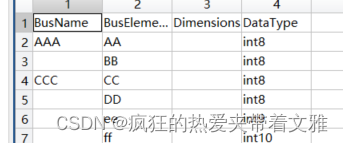

这是一个循环语句，针对与bus进行循环，随后判断哪里是有数据的，这里我们只判断1列，这样就可以获取bus的名称，没有名称的地方，我们认为是bus的元素，如果是bus信号的话，这里记录一个全局变量，供没有名称的bus元素使用
因为在格式中所有的元素都需要bus名称作为前缀，
这里大家可以看的到，我在AAA后边加上一个“_Signal”字样，这里是为什么呢，因为每个bus在写入完后，需要添加
这个语句，这个语句中的开头是bus的最终名称，而AAA_Signal需要特定格式满足，所以这里进行了字符串添加
namess=strcat(names,'_signal');%这里主要是区分bus格式的头和BUS名
for i=2:inportLength1%循环语句
global names;%这里需要定义一个全局变量，为主要是下边的if else使用
if (strcmp(char(yyy(i,1)),'true'))%判断yyy的数值是不是有值情况
names=txt1(i,1);%上传一个全局变量名称，为了后边的BUS格式使用
namess=strcat(names,'_signal');%这里主要是区分bus格式的头和BUS名
z=49;%这里通过ascii码转为1
zz=char(z);%转文本
str_tmp = strcat(char(namess),'(',zz,')',' = ','Simulink.BusElement',';','n');%写入第一行数据
fprintf(fid, str_tmp);%写入文档
str_tmp = strcat(char(namess),'(',zz,')','.','Name',' = ','"',char(txt1(i,2)),'"',';','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(namess),'(',zz,')','.','Dimensions',' = ','1',';','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(namess),'(',zz,')','.','DataType',' = ','"',char(txt1(i,4)),'"',';','n');
fprintf(fid, str_tmp);
fprintf(fid,'n');
else%这里使用if else语句是因为在没有Bus信号名的情况下，使用的编写文件
z=z+1;%这里的z+1是为了Bus格式中的（1）（2）
zz=char(z);%文本
namess=strcat(names,'_signal');%这里主要是区分bus格式的头和BUS名
str_tmp = strcat(char(namess),'(',zz,')',' = ','Simulink.BusElement',';','n');%写入文本
fprintf(fid, str_tmp);
str_tmp = strcat(char(namess),'(',zz,')','.','Name',' = ','"',char(txt1(i,2)),'"',';','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(namess),'(',zz,')','.','Dimensions',' = ','1',';','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(namess),'(',zz,')','.','DataType',' = ','"',char(txt1(i,4)),'"',';','n');
fprintf(fid, str_tmp);
fprintf(fid,'n');
fprintf(fid,'n');

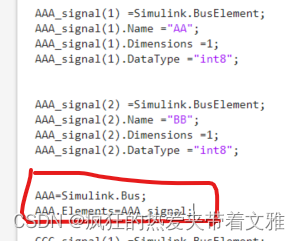

这部分主要是添加最后的bus名称
因为所有的名称都是在元素后边的，有的时候一个bus 我们也不知道有多少个元素，所以不知道什么时候编写上图的话，这个时候只能通过判断下一行的数据中有没有新的bus名出现，如果有，就待变这个bus的元素已经写完，可以写入这个函数，但是这里会出现一个问题，就是当最后一个函数写完后，已经没有下一行数据了，这个时候读取下一行数据就会报错，所以这里先判断了是不是最后一个，如果是最后一行，那我们就不写上图的函数看，最后在循环语句结束后补一个就可以了
if (strcmp(char(i),char(inportLength1)))
%这里是防止最后一位i的值超出循环语句报错
%如果满足循环语句最后一位，那么我们认为所有的BUS已经完成脚本编写，处理最后一个bus'信号没有完成
%AAA=Simulink.Bus;
%AAA.Elements=AAA_signal;
%这个语句
else
if (strcmp(char(yyy(i+1,1)),'true'))
%这里是需要判断什么时候添加，
%AAA=Simulink.Bus;
%AAA.Elements=AAA_signal;
%因为不清楚BUS信号有几个元素，所以只能用下一个的bus名是否刷新来判断是否添加上边的语句
str_tmp = strcat(char(names),'=','Simulink.Bus;','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(names),'.Elements=',char(namess),';','n');
fprintf(fid, str_tmp);
end
end
end
这里就是补最后一个bus名称
str_tmp = strcat(char(names),'=','Simulink.Bus;','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(names),'.Elements=',char(namess),';','n');
fprintf(fid, str_tmp);
%这里是因为之前的判断没有编写脚本随后一个bus的
%AAA=Simulink.Bus;
%AAA.Elements=AAA_signal;
%这里需要完成最后一个的添加
这里是将Workspace数据导入到数据字典，也要写新的脚本中，最后调用函数，调用函数前，需要清理之前代码生成的其他数据，避免将其他数据混入数据字典中
str_tmp = strcat('importFromBaseWorkspace(Simulink.data.dictionary.open("',ccc,'"));','n');
%这句话是将Workspace数据导入到数据字典
fprintf(fid, str_tmp);
fprintf(fid,'n');
str_tmp = strcat('clc; clear;','n');
fprintf(fid, str_tmp);
fprintf(fid,'n');
clc; clear;
demoVar();
最后我们数据字典中的数据就做好啦
表格模板脚本
关于上边我写的表格模板，这里也做了个脚本，由于过于简单，就直接放在这里用吧
xlswrite('demo.xlsx',{'SignalName'},'Signal','A1');
xlswrite('demo.xlsx',{'DataType'},'Signal','B1');
xlswrite('demo.xlsx',{'Dimensions'},'Signal','C1');
xlswrite('demo.xlsx',{'Initia ValueStorageClass'},'Signal','D1');
xlswrite('demo.xlsx',{'CustomStorageClass'},'Signal','E1');
xlswrite('demo.xlsx',{'HeaderFile'},'Signal','F1');
xlswrite('demo.xlsx',{'Description'},'Signal','G1');
xlswrite('demo.xlsx',{'备注'},'Signal','H1');
xlswrite('demo.xlsx',{'BusName'},'BUS','A1');
xlswrite('demo.xlsx',{'BusElementName'},'BUS','B1');
xlswrite('demo.xlsx',{'Dimensions'},'BUS','C1');
xlswrite('demo.xlsx',{'DataType'},'BUS','D1');
整理后的代码
%yr：2022.12.14
[filetxt,pathtxt] = uigetfile('*.*','Please select an image');%文件筐，选择文件
if(filetxt)
filetxt = strcat(pathtxt,filetxt);
filetxt = lower(filetxt);%一致的小写字母形式
else
msgbox('Please select an image');
return; %退出程序
end
[data,txt]=xlsread(filetxt,'signal');%读取表格内容
A=~cellfun(@isempty,txt);%读取的内容按照0和1辨认
C = readmatrix(filetxt);%获取选择文件的数值信息
name=strsplit(filetxt,'');%将读取的路径分割，这一步是为了找到打开文件的名称
fine=name(length(name));%求长度，为了选取数组最后一个数据
aaa=strsplit(string(fine),'.');%获取文件名称，同时去掉后缀
fined=aaa(1);
Excelname = fined; %获取表格名称
ccc=append(fined,'.sldd');%创建.sldd的名称
inportLength=sum(A(:,2));%求A列的长度
dictionaryObj1 = Simulink.data.dictionary.create(ccc); %创建一个数据字典
for i=2:inportLength%循环语句
Signal_test = Simulink.Signal;
Signal_test.DataType = string(txt(i,2)); %类型
Signal_test.InitialValue = string(C(i-1,4)); %初始值
Signal_test.StorageClass = string(txt(i,5)); %存储方式
Signal_test.Dimensions = C(i-1,3); %维度
dictionaryObj= Simulink.data.dictionary.open(ccc);%打开数据字典
sectionObj = getSection(dictionaryObj,'Design Data');%存入数据
addEntry(sectionObj,string(txt(i,1)),Signal_test);%加入信号
end
%bus相关数据导入
[data1,txt1]=xlsread(filetxt,'Bus');%读取表中BUS页的信号
B=~cellfun(@isempty,txt1);%读取01值
inportLength1=sum(B(:,2));%读取长度
Excel_name = Excelname; %获取表格名称
disp(Excel_name);%创建
mfile_name = strcat(Excel_name,'Var.m'); %编写要创建的脚本文件名：
% 这一步是因为BUS的格式不能通过函数嵌入修改，只能通过创建脚本的方式在运行脚本实现BUS导入数据字典
fid = fopen(mfile_name,'w');%打开文件
fprintf(fid,'n');%文件中空格
l=1;
yyy = string(B(:,1));%求取1列的输入查看有效值，作为后边的判断bus名称使用
for i=2:inportLength1%循环语句
global names;%这里需要定义一个全局变量，为主要是下边的if else使用
if (strcmp(char(yyy(i,1)),'true'))%判断yyy的数值是不是有值情况
names=txt1(i,1);%上传一个全局变量名称，为了后边的BUS格式使用
namess=strcat(names,'_signal');%这里主要是区分bus格式的头和BUS名
z=49;%这里通过ascii码转为1
zz=char(z);%转文本
str_tmp = strcat(char(namess),'(',zz,')',' = ','Simulink.BusElement',';','n');%写入第一行数据
fprintf(fid, str_tmp);%写入文档
str_tmp = strcat(char(namess),'(',zz,')','.','Name',' = ','"',char(txt1(i,2)),'"',';','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(namess),'(',zz,')','.','Dimensions',' = ','1',';','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(namess),'(',zz,')','.','DataType',' = ','"',char(txt1(i,4)),'"',';','n');
fprintf(fid, str_tmp);
fprintf(fid,'n');
else%这里使用if else语句是因为在没有Bus信号名的情况下，使用的编写文件
z=z+1;%这里的z+1是为了Bus格式中的（1）（2）
zz=char(z);%文本
namess=strcat(names,'_signal');%这里主要是区分bus格式的头和BUS名
str_tmp = strcat(char(namess),'(',zz,')',' = ','Simulink.BusElement',';','n');%写入文本
fprintf(fid, str_tmp);
str_tmp = strcat(char(namess),'(',zz,')','.','Name',' = ','"',char(txt1(i,2)),'"',';','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(namess),'(',zz,')','.','Dimensions',' = ','1',';','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(namess),'(',zz,')','.','DataType',' = ','"',char(txt1(i,4)),'"',';','n');
fprintf(fid, str_tmp);
fprintf(fid,'n');
fprintf(fid,'n');
if (strcmp(char(i),char(inportLength1)))
%这里是防止最后一位i的值超出循环语句报错
%如果满足循环语句最后一位，那么我们认为所有的BUS已经完成脚本编写，处理最后一个bus'信号没有完成
%AAA=Simulink.Bus;
%AAA.Elements=AAA_signal;
%这个语句
else
if (strcmp(char(yyy(i+1,1)),'true'))
%这里是需要判断什么时候添加，
%AAA=Simulink.Bus;
%AAA.Elements=AAA_signal;
%因为不清楚BUS信号有几个元素，所以只能用下一个的bus名是否刷新来判断是否添加上边的语句
str_tmp = strcat(char(names),'=','Simulink.Bus;','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(names),'.Elements=',char(namess),';','n');
fprintf(fid, str_tmp);
end
end
end
fprintf(fid,'n');
end
str_tmp = strcat(char(names),'=','Simulink.Bus;','n');
fprintf(fid, str_tmp);
str_tmp = strcat(char(names),'.Elements=',char(namess),';','n');
fprintf(fid, str_tmp);
%这里是因为之前的判断没有编写脚本随后一个bus的
%AAA=Simulink.Bus;
%AAA.Elements=AAA_signal;
%这里需要完成最后一个的添加
fprintf(fid,'n');
fprintf(fid,'n');
str_tmp = strcat('importFromBaseWorkspace(Simulink.data.dictionary.open("',ccc,'"));','n');
%这句话是将Workspace数据导入到数据字典
fprintf(fid, str_tmp);
fprintf(fid,'n');
str_tmp = strcat('clc; clear;','n');
fprintf(fid, str_tmp);
fprintf(fid,'n');
clc; clear;
demoVar();
后续
我会更新枚举导入，由于最近工作要忙别的，暂时先去搬砖，等到我的后续更新。
