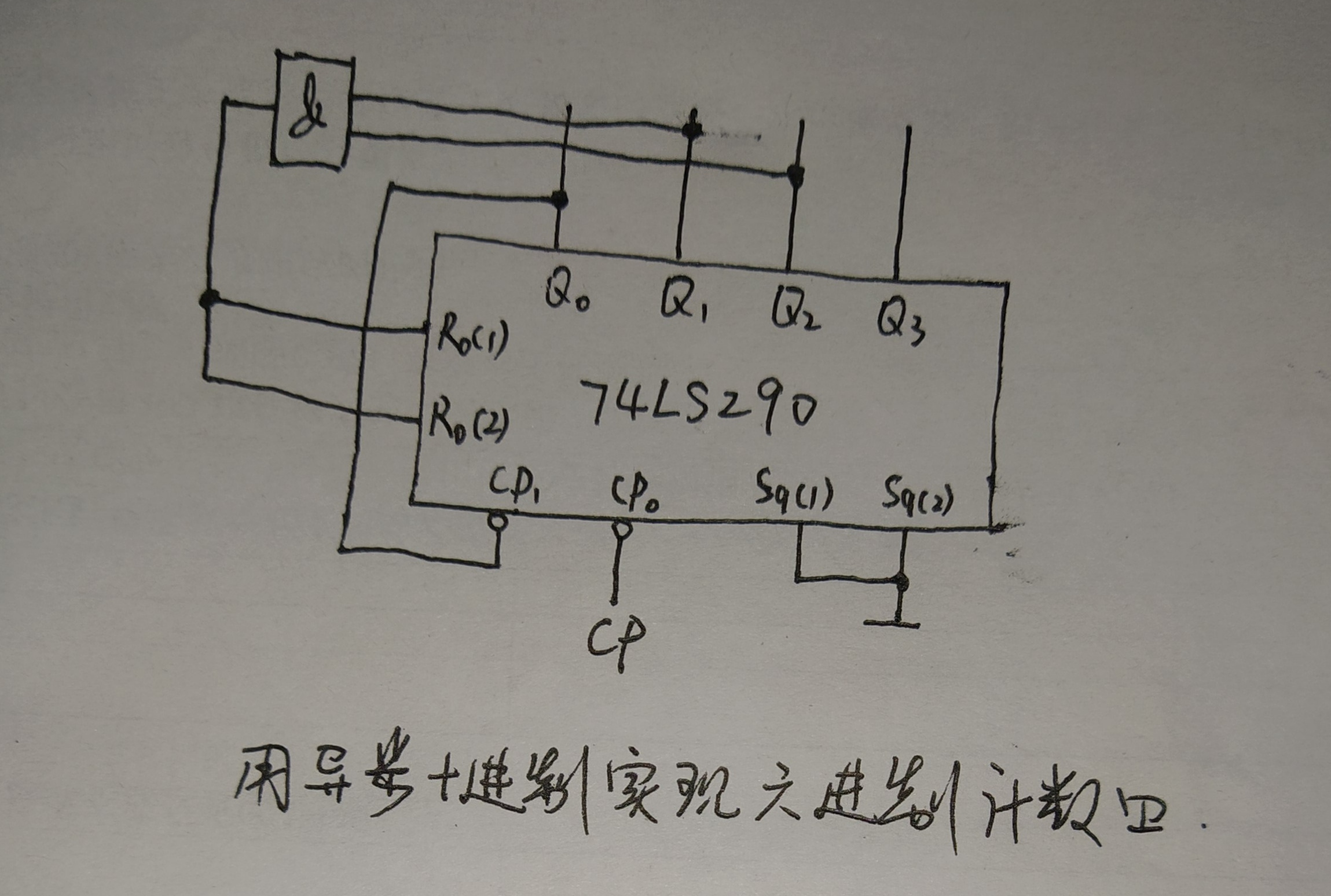

要实现任意进制N进制计数器，用M进制计数器来实现，前提是N<M，利用M进制计数器使其跳过M-N位复位归零来实现。如下图用集成异步十进制计数器实现六进制计数器：
还有一种方法是反馈置数法同样可利用M进制计数器实现任意N进制计数器(前提是N<M)，要强调的是置数控制信号应具有唯一性。
当N>M时，一种是用两片或多片M进制计数器相连接构成N进制计数器。如果多片M进制计数器相连接不能构成时，则先将多片M进制计数器相连接构成一个大于N的计数器，然后用整体置零法或整体置数法得到N进制计数器。
