概述

使用matlab生成一个幅值为[-1,1]，周期为2*pi(对应的频率就是1/(2*pi))，时间为10秒，时间间隔为0.01秒的波形

生成方波的步骤详解

首先，定义一个数组，数组元素从0开始，step为0.01，结束元素为10

t=0:0.01:10; %t就是相当于一个数组[0.01, 0.02, 0.03,..., 9.98, 9.99, 10]

然后，以上面的数组 t 为参数调用 matlab 提供的 square 函数生成一个数组 f

f=square(t);

square 函数计算一个周期波形的伪代码实现如下

%matlab 的 square 函数生成的方波的默认周期是 2*pi
%下面的 k 为最接近 t[i] ，且小于等于 t[i] 的整数

%for t[i] : t
%   if t[i]>=(2*k*(2*pi/2)) && t[i]<((2*k+1)*(2*pi/2))
%       y(t[i])=1
%   else if t[i]>=((2*k+1)*(2*pi/2)) && t[i]<((2*k+2)*(2*pi/2))
%       y(t[i])=-1

%以上伪代码可以化简为以下的形式
%for t[i] : t
%   if t[i]>=(2*k*pi) && t[i]<((2*k+1)*pi)
%       y(t[i])=1
%   else if t[i]>=((2*k+1)*pi) && t[i]<((2*k+2)*pi)
%       y(t[i])=-1

最后，构造出方波波形的点集，这个点集中每一个点的横坐标为数组 t 的元素，对应的纵坐标为数组 f 的元素。
把这些点画出来，并用线将点连起来，线的宽度设置为2

plot(t, f, 'LineWidth', 2);

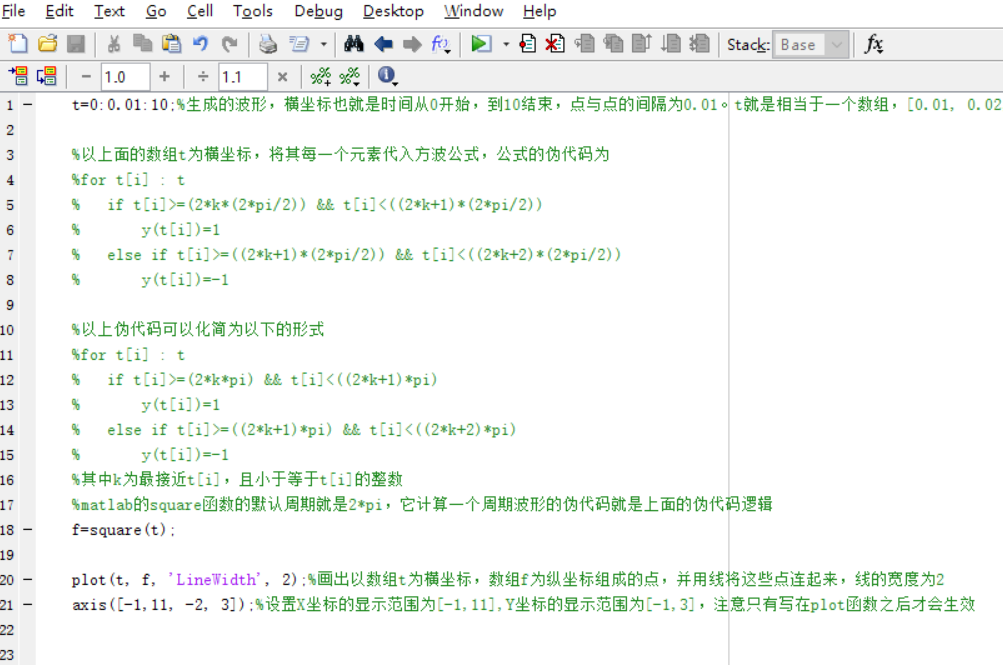

完整的代码为:

t=0:0.01:10;%生成的波形，横坐标也就是时间从0开始，到10结束，点与点的间隔为0.01。t就是相当于一个数组，[0.01, 0.02, 0.03,..., 9.98, 9.99, 10]

%以上面的数组t为横坐标，将其每一个元素代入方波公式，公式的伪代码为
%for t[i] : t
%   if t[i]>=(2*k*(2*pi/2)) && t[i]<((2*k+1)*(2*pi/2))
%       y(t[i])=1
%   else if t[i]>=((2*k+1)*(2*pi/2)) && t[i]<((2*k+2)*(2*pi/2))
%       y(t[i])=-1

%以上伪代码可以化简为以下的形式
%for t[i] : t
%   if t[i]>=(2*k*pi) && t[i]<((2*k+1)*pi)
%       y(t[i])=1
%   else if t[i]>=((2*k+1)*pi) && t[i]<((2*k+2)*pi)
%       y(t[i])=-1
%其中k为最接近t[i]，且小于等于t[i]的整数
%matlab的square函数的默认周期就是2*pi，它计算一个周期波形的伪代码就是上面的伪代码逻辑
f=square(t);

plot(t, f, 'LineWidth', 2);%画出以数组t为横坐标，数组f为纵坐标组成的点，并用线将这些点连起来，线的宽度为2
axis([-1,11, -2, 3]);%设置X坐标的显示范围为[-1,11],Y坐标的显示范围为[-1,3]，注意只有写在plot函数之后才会生效

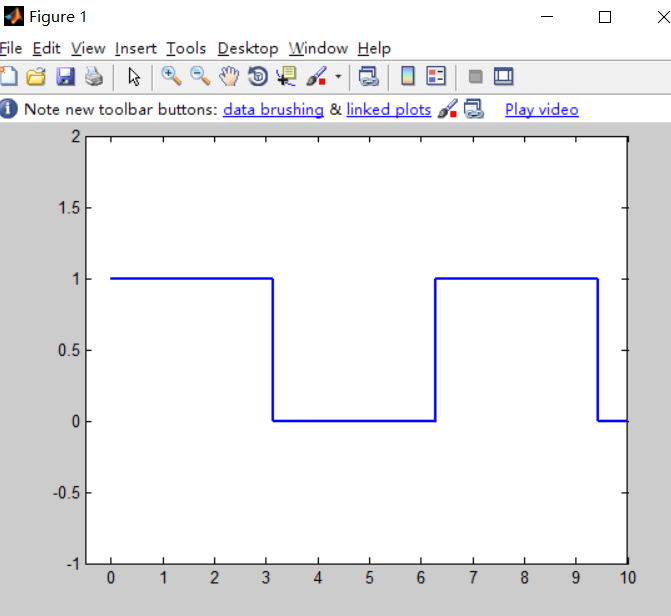

在这里插入图片描述

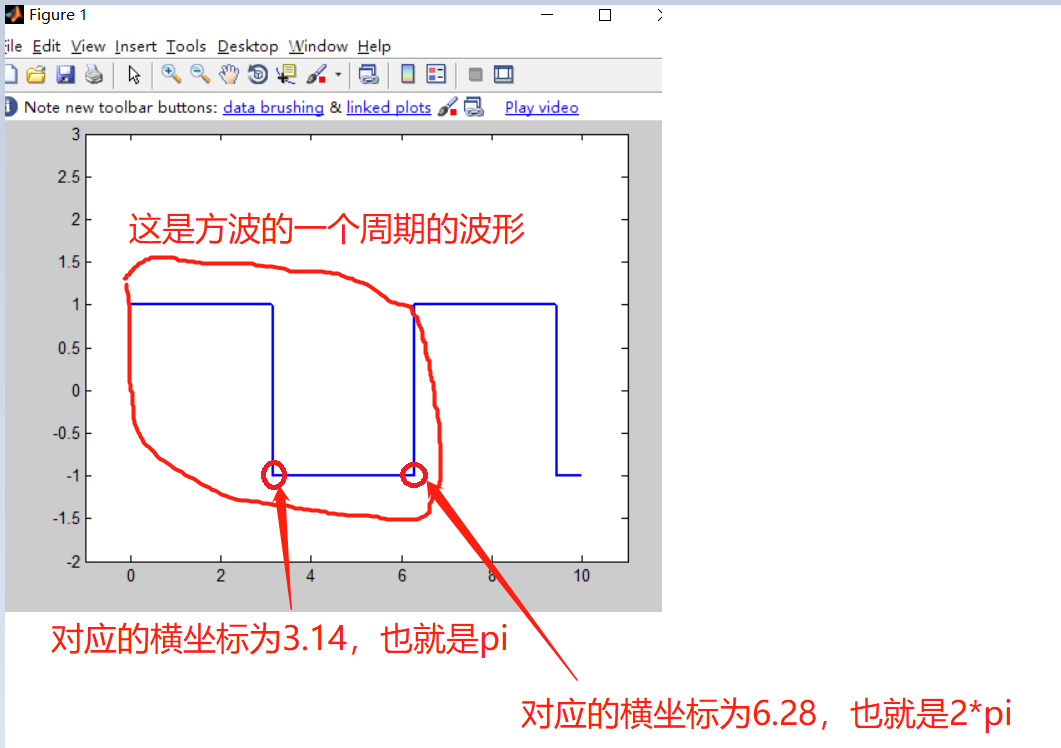

运行结果

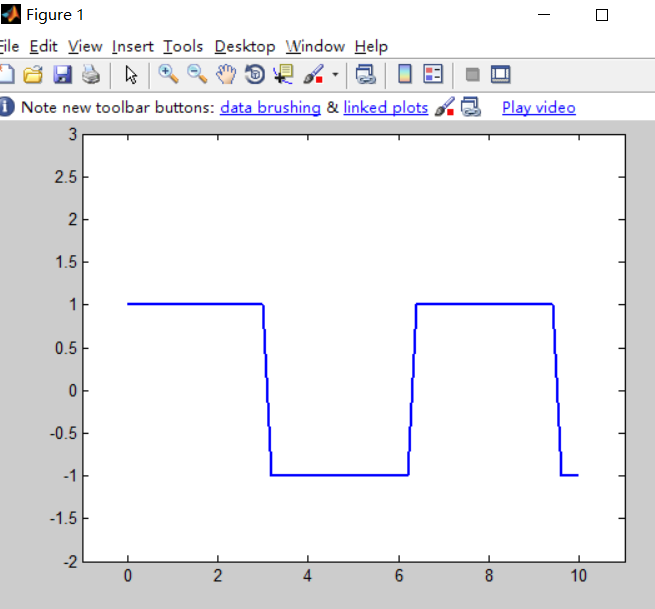

分别改变数组t元素间的step为0.2和0.5，画出波形如下

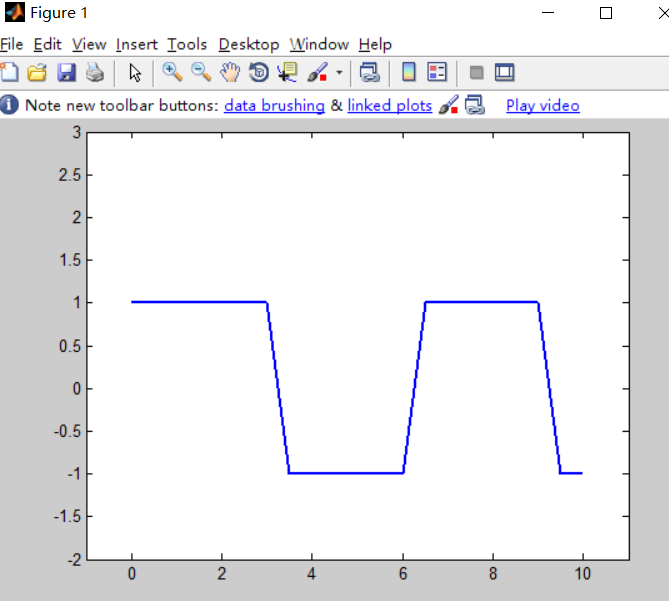

step为0.5
可以看到波形变斜了，这说明matlab确实是将我们生成的点集用线连起来了，要不然就是一个一个的点，看不到斜的线。

改变方波的周期或者说改变方波的频率

我们已经知道了 square 函数和 sin 函数一样，它们的默认周期都为 2*pi，也就是说方波的默认频率是 1/(2*pi) Hz
现在我们把方波的周期改为 0.2，也就是说把方波的频率改为 5Hz，我们首先要在默认频率 1/(2*pi) Hz 的基础上乘以 2*pi，得到 1Hz ，然后再乘以5，就变成了 5Hz。方法和 sin 函数一样（原因见：matlab 生成正弦波）：

f=square(2*pi*5*t);

square函数改变周期的方法是在原来的数组参数前面乘以 (2*pi*你想要的频率)
相应的，如果你想改变方波的周期为0.02，也就是说把方波的频率改为 (1/0.02)=50Hz
只需要这么写

f=square(2*pi*50*t);

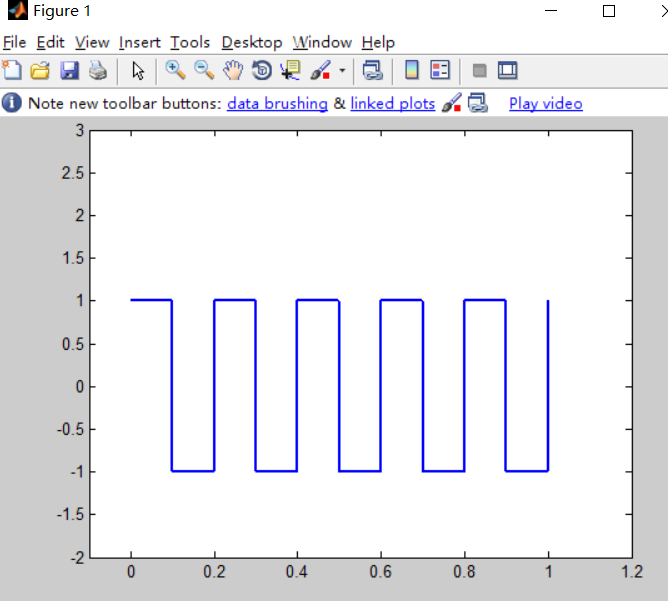

完整代码如下：

t=0:0.001:1;%生成的波形，横坐标也就是时间从0开始，到10结束，点与点的间隔为0.001。t就是相当于一个数组，[0.001, 0.002, 0.003,..., 9.998, 9.999, 10.000]
f=square(2*pi*5*t);
plot(t, f, 'LineWidth', 2);%画出以数组t为横坐标，数组f为纵坐标组成的点，并用线将这些点连起来，线的宽度为2
axis([-0.1,1.2, -2, 3]);%设置X坐标的显示范围为[-0.1,1.2],Y坐标的显示范围为[-2,3]，注意只有写在plot函数之后才会生效
