仅供参考，若发现错误请与我联系！

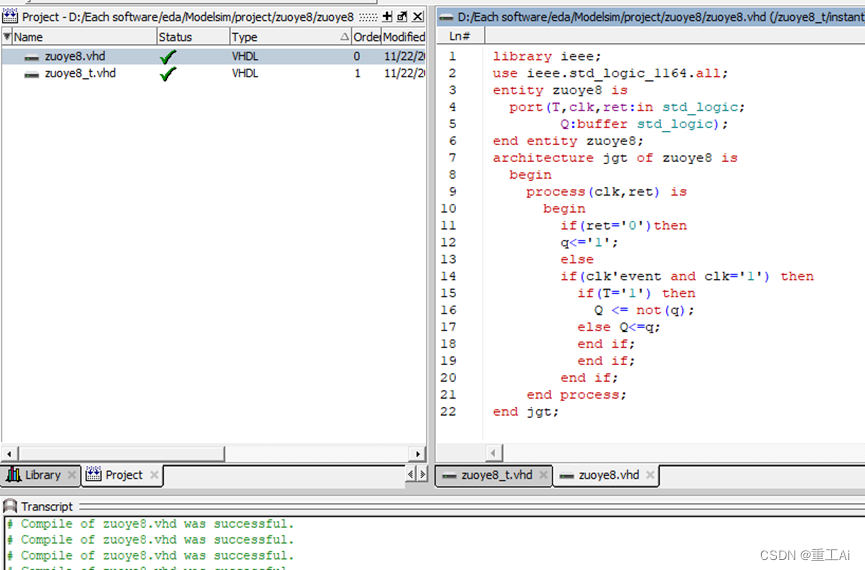

1.代码截图

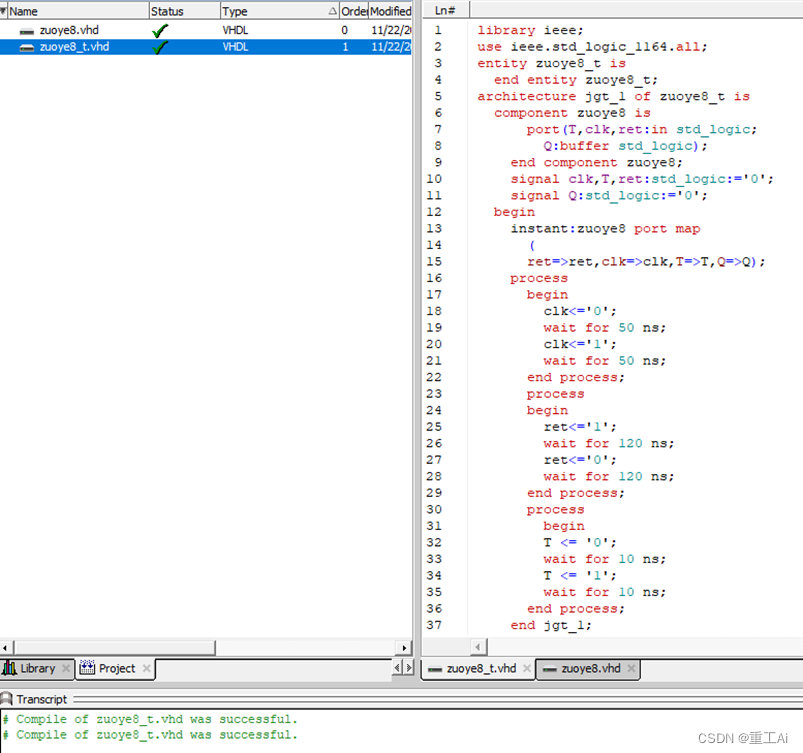

2.测试代码截图

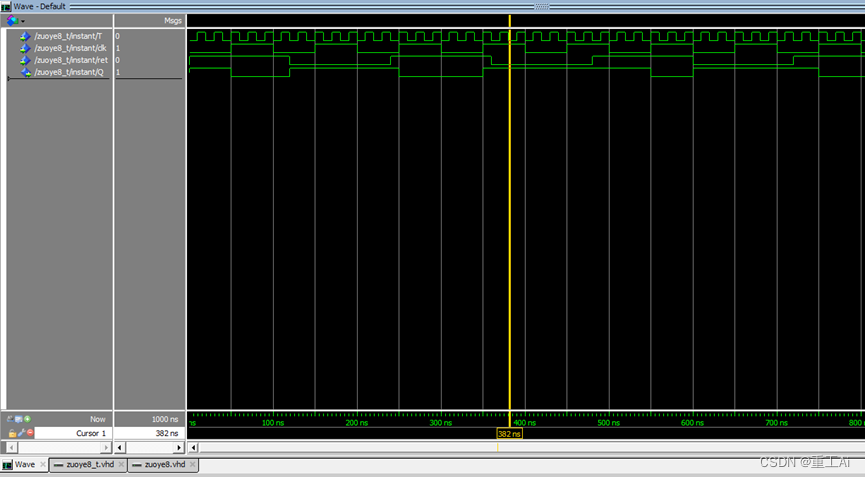

3.波形截图

4. 代码

 library ieee;
use ieee.std_logic_1164.all;
entity zuoye8 is
  port(T,clk,ret:in std_logic;
        Q:buffer std_logic);
end entity zuoye8;
architecture jgt of zuoye8 is
  begin
    process(clk,ret) is
      begin
        if(ret='0')then
        q<='1';
        else
        if(clk'event and clk='1') then
          if(T='1') then
            Q <= not(q);
          else Q<=q;
          end if;
          end if;
        end if;
    end process;
end jgt;

5.测试代码

library ieee;
use ieee.std_logic_1164.all;
entity zuoye8_t is
  end entity zuoye8_t;
architecture jgt_1 of zuoye8_t is
  component zuoye8 is
      port(T,clk,ret:in std_logic;
        Q:buffer std_logic);
    end component zuoye8;
    signal clk,T,ret:std_logic:='0';
    signal Q:std_logic:='0';
  begin
    instant:zuoye8 port map
      (
      ret=>ret,clk=>clk,T=>T,Q=>Q);
    process
      begin
        clk<='0';
        wait for 50 ns;
        clk<='1';
        wait for 50 ns;
      end process;
      process
      begin
        ret<='1';
        wait for 120 ns;
        ret<='0';
        wait for 120 ns;
      end process;
      process
        begin
        T <= '0';
        wait for 10 ns;
        T <= '1';
        wait for 10 ns;
      end process;
    end jgt_1;
