概述
※LV1 四选一多路器
描述
制作一个四选一的多路选择器，要求输出定义上为线网类型

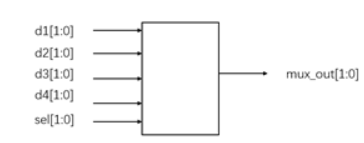

信号示意图：

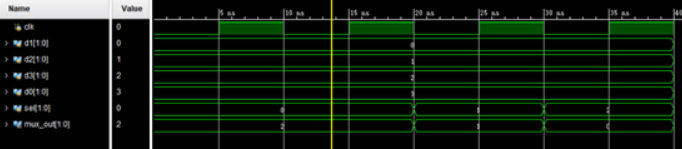

波形示意图：
输入描述：
输入信号 d1,d2,d3,d4 sel
类型 wire
输出描述：
输出信号 mux_out
类型 wire
题意整理
本题要求设计一个四选一的多路器，注意输出的定义是线网类型，因此不能使用always组合逻辑块，但是实际上，在语言中使用reg并不一定会被综合成寄存器。
题解主体
可以得到状态转换：
sel
d0 11
d1 10
d2 01
d3 00
通过2/1选择器进行判断，需要三个这种结构
将电路转换成Verilog代码描述如下：
wire [1:0]line1,line2;
assign line1 = (sel[1]) ? d0 : d2;
assign line2 = (sel[1]) ? d1 : d3;
assign mux_out = (sel[0]) ? line1 : line2;
因此实现方式为如下的电路，综合得到：
`timescale 1ns/1ns
module mux4_1(
input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output[1:0]mux_out
);
wire [1:0]line1,line2;
assign line1 = (sel[1]) ? d0 : d2;
assign line2 = (sel[1]) ? d1 : d3;
assign mux_out = (sel[0]) ? line1 : line2;
endmodule解法2
`timescale 1ns/1ns
module mux4_1(
input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output[1:0]mux_out
);
assign mux_out = sel[0]?(sel[1]?d0:d2):(sel[1]?d1:d3);
endmodule
VL2 异步复位的串联T触发器
题目描述：

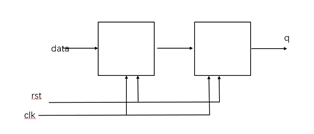

用verilog实现两个串联的异步复位的T触发器的逻辑，结构如图：
信号示意图：

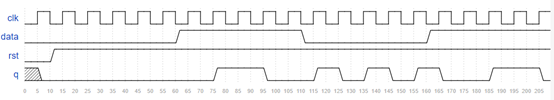

波形示意图：
输入描述：
输入信号 data, clk, rst
类型 wire
在testbench中，clk为周期5ns的时钟，rst为低电平复位
输出描述：
输出信号 q
类型 reg
题意整理
1、T触发器是进入的值为1的时候，寄存的值发生翻转
2、注意异步复位
3、需要注意寄存器翻转的逻辑，第二寄存器是否翻转取决于第一个寄存器是否为1，前者输出情况有三种：在data输入控制为1下从0到1到0不断翻转，data为0锁在1，data为0锁在0
ps： 考虑rst为1且完成了初始化
题解主体
T触发器的特性方程
Qn+1 = T Qn ' +T ' Qn = T⊕Qn
(其中Qn为现态，Qn+1为次态)
T触发器的特性表
T Q Q*
0 0 0
0 1 1
1 0 1
1 1 0
Q过程为第一个触发器的输出（即下面的q1），Q输出为第二个触发器的输出
设n为时钟沿，Q过程取决于n-1的T, Q输出取决于n-1的Q过程
因此有输出：
| n | T | Q过程 | Q输出 |
| 0 | 0 | 0 | 0 |
| 1 | 1 | 0 | 0 |
| 2 | 1 | 1 | 0 |
| 3 | 1 | 0 | 1 |
| 4 | 1 | 1 | 1 |
| 5 | 1 | 0 | 0 |
| 6 | 0 | 1 | 0 |
| 7 | 0 | 1 | 1 |
| 8 | 0 | 1 | 0 |
| 9 | 0 | 1 | 1 |
`timescale 1ns/1ns
module Tff_2 (
input wire data, clk, rst,
output reg q
);
reg q1;
always @ ( posedge clk or negedge rst)
if (~rst) begin
q1 <= 1'b0;
q <= 1'b0;
end
else begin
if (data) begin
q1 <= !q1;
end
if (q1) begin
q <= !q;
end
end
endmodule VL3 奇偶校验
题目描述：
现在需要对输入的32位数据进行奇偶校验,根据sel输出校验结果（0输出奇校验，1输出偶校验）
信号示意图：
波形示意图：
输入描述：
输入信号 bus sel
类型 wire
输出描述：
输出信号 check
类型 wire
题意整理
1、简单理解奇偶校验
奇校验：原始码流+校验位 总共有奇数个1
偶校验：原始码流+校验位 总共有偶数个1
2、计算奇偶校验的方法 按位求异或得到奇校验结果，对其求反得到偶校验结果
3、连续进行异或 odd = ^bus 对bus进行异或位操作
题解主体
通过异或计算得到结果，对数据进行位运算。

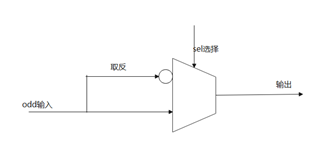

根据激励方程和输出方程以及思路整理，关键电路如下：
将电路转换成Verilog代码描述如下
wire odd;
assign odd = ^bus;
assign check = sel?odd:~odd;
因此实现方式为如下的电路，综合得到：
`timescale 1ns/1ns
module odd_sel(
input [31:0] bus,
input sel,
output check
);
wire odd;
assign odd = ^bus;
assign check = sel?odd:~odd;
endmodule VL4 移位运算与乘法
题目描述：
已知d为一个8位数，请在每个时钟周期分别输出该数乘1/3/7/8,并输出一个信号通知此时刻输入的d有效（d给出的信号的上升沿表示写入有效）

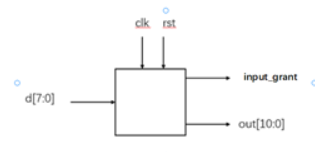

信号示意图

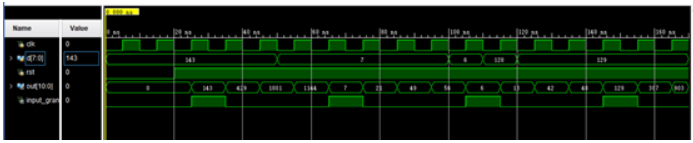

波形示意图：
输入描述：
输入信号 d, clk, rst
类型 wire
在testbench中，clk为周期5ns的时钟，rst为低电平复位
输出描述：
输出信号 input_grant out
类型 reg
题意整理
1、在硬件中进行乘除法运算是比较消耗资源的一种方法，想要在不影响延迟并尽量减少资源消耗，必须从硬件的特点上进行设计。根据寄存器的原理，由于是二进制，所以进位和退位为x2或者/2，同样除7可以使用进位3然后减去本身的做法，这样就将乘除法运算转化为位运算，这是一种比较简单的整数运算处理。
2、 需要给出一个计数器的状态机，注意d输入不是随时有效的，只有在cnt计数为0的那个时钟沿，d输入有效，因此需要设计一个寄存器din，在cnt为0时候锁存d的值
题解主体
根据题意分析，可以得到状态转换：
设输入为d，计数器为cnt
移位运算逻辑：
| 位运算 | |
| 1 | d |
| 3 | (din<<2)-din |
| 7 | (din<<3)-din |
| 8 | (din<<3) |
状态机逻辑：
| cnt | out | input_grant |
| 0 | 直接输出d，并寄存d的值为din | 1 |
| 1 | (din<<2)-din | 0 |
| 2 | (din<<3)-din | 0 |
| 3 | (din<<3) | 0 |
将电路转换成Verilog代码描述如下
reg [1:0]cnt;
reg [7:0]din;
always@(posedge clk or negedge rst) begin
if(!rst) begin
cnt <= 0;
out <= 0;
input_grant <= 0;
din <= 0;
end
else begin
cnt <= cnt+1;
case (cnt)
0: begin
din <= d;
input_grant <= 1;
out <= d;
end
1: begin
input_grant <= 0;
out <= (din<<2)-din;
end
2: begin
input_grant <= 0;
out <= (din<<3)-din;
end
3: begin
input_grant <= 0;
out <= (din<<3);
end
endcase
end
end

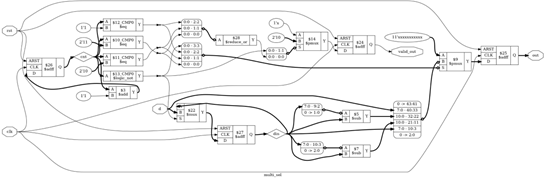

因此实现方式为如下的电路，综合得到：
参考答案
`timescale 1ns/1ns
module multi_sel(
input [7:0]d ,
input clk,
input rst,
output reg input_grant,
output reg [10:0]out
);
reg [1:0]cnt;
reg [7:0]din;
always@(posedge clk or negedge rst) begin
if(!rst) begin
cnt <= 0;
out <= 0;
input_grant <= 0;
din <= 0;
end
else begin
cnt <= cnt+1;
case (cnt)
0: begin
din <= d;
input_grant <= 1;
out <= d;
end
1: begin
input_grant <= 0;
out <= (din<<2)-din;
end
2: begin
input_grant <= 0;
out <= (din<<3)-din;
end
3: begin
input_grant <= 0;
out <= (din<<3);
end
endcase
end
end
endmoduleVL5 位拆分与运算
题目描述：
现在输入了一个压缩的16位数据，其实际上包含了四个数据[3:0][7:4][11:8][15:12],
现在请按照sel选择输出四个数据的相加结果,并输出valid_out信号（在不输出时候拉低）
0: 不输出且只有此时的输入有效
1：输出[3:0]+[7:4]
2：输出[3:0]+[11:8]
3：输出[3:0]+[15:12]
输入描述：
输入信号 d, clk, rst
类型 wire
在testbench中，clk为周期5ns的时钟，rst为低电平复位
输出描述：
输出信号 validout out
类型 reg
题意整理
1、寄存器的位是可以分开单独运算的，并不是一个输入就一定是一个数据，在很多情况下，一个输入既包括数据又包括地址等其他有效信息
2、需要考虑数据锁存的问题，一定要在sel为0的时候进行锁存，只有此时的写入才是有效的（validout的下降沿写入有效），同时存在多种情况且没有优先级问题，建议使用case语句
题解主体
可以得到状态转换：
| sel | out | validout |
| 0 | 0 锁存输入 | 0 |
| 1 | [3:0]+[7:4] | 1 |
| 2 | [3:0]+[11:8] | 1 |
| 3 | [3:0]+[15:12] | 1 |
根据激励方程和输出方程以及思路整理，关键电路如下：

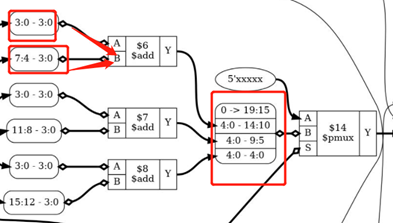

这段电路的意思是首先将锁存的16位数据分段移位到4位数据，然后进行相加，再组合成一个20位的数据，按照选择器进行输出其中的5位。
将电路转换成Verilog代码描述如下
reg [15:0]data_lock;
always@(posedge clk or negedge rst) begin
if (!rst)
data_lock <= 0;
else if(!sel)
data_lock <= d;
end
always@(posedge clk or negedge rst) begin
if (!rst) begin
out <= 'b0;
validout <=0;
end
else begin
case(sel)
0:begin
out <= 'b0;
validout <=0;
end
1:begin
out <= data_lock[3:0]+data_lock[7:4];
validout <=1;
end
2:begin
out <= data_lock[3:0]+data_lock[11:8];
validout <=1;
end
3:begin
out <= data_lock[3:0]+data_lock[15:12];
validout <=1;
end
endcase
end
end

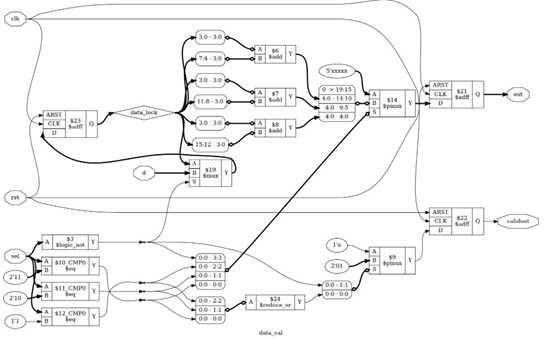

因此实现方式为如下的电路，综合得到：
`timescale 1ns/1ns
module data_cal(
input clk,
input rst,
input [15:0]d,
input [1:0]sel,
output reg[4:0]out,
output reg validout
);
reg [15:0]data_lock;
always@(posedge clk or negedge rst) begin
if (!rst)
data_lock <= 0;
else if(!sel)
data_lock <= d;
end
always@(posedge clk or negedge rst) begin
if (!rst) begin
out <= 'b0;
validout <=0;
end
else begin
case(sel)
0:begin
out <= 'b0;
validout <=0;
end
1:begin
out <= data_lock[3:0]+data_lock[7:4];
validout <=1;
end
2:begin
out <= data_lock[3:0]+data_lock[11:8];
validout <=1;
end
3:begin
out <= data_lock[3:0]+data_lock[15:12];
validout <=1;
end
endcase
end
end
endmoduleVL6 多功能数据处理器
描述
根据指示信号select的不同，对输入信号a,b实现不同的运算。输入信号a,b为8bit有符号数，当select信号为0，输出a；当select信号为1，输出b；当select信号为2，输出a+b；当select信号为3，输出a-b.
接口信号图如下：
输入描述：
clk：系统时钟
rst_n：复位信号，低电平有效
a,b：8bit位宽的有符号数
select：2bit位宽的无符号数
输出描述：
c：9bit位宽的有符号数
题意整理
题目要求根据指示信号select的不同取值，执行不同的操作，有两种方法可以实现：一种是使用嵌套的if-else语句，第二种是使用case语句。使用if-else语句逻辑层次上不够清晰，代码也稍显冗余，所以本题采用case语句。注意题目要求输入信号为有符号数，另外输出信号可能是输入信号的和，所以需要拓展一位，防止溢出。
题解主体
根据题目的要求，模块的输入端口包括：
系统时钟和复位信号：clk,rst_n;
两个8bit输入信号a,b;
一个指示信号select.
输出端口包括：
输出信号c.
select信号共有4种不同的取值，需要声明为2比特无符号数据。输入信号和输出信号为有符号数，输出信号可能是输入信号的和，所以需要拓展一位，防止溢出。再加上系统时钟信号和复位信号，完整的模块端口声明是：
module data_select(
input clk,
input rst_n,
input signed[7:0]a,
input signed[7:0]b,
input [1:0]select,
output reg signed [8:0]c
);
在复位信号有效时，输出置为0，否则根据指示信号select的不同取值，对数据做不同的运算。另外，对于case语句的使用，保持良好的代码风格，需要添加default情况，防止select出现以上列举的取值之外的数值，导致电路中出现不必要的锁存器。另一方面，当每个取值情况下执行的代码超过一句，需要使用begin…end包含，如果只有一句，则可以省略begin…end。代码如下：
always @(posedge clk or negedge rst_n)
if(!rst_n)
c <= 9'd0; //当复位信号有效时，输出置为0
else case(select) //select作为关键字case的参数
2'b00: c <= a; //根据select的不同取值，执行不同的操作。
2'b01: c <= b;
2'b10: c <= a+b;
2'b11: c <= a-b;
default: c <= 9'd0; //表示当select取值不在上述列举的范围内，将输出置0
endcase //以endcase关键字结束case语句
`timescale 1ns/1ns
module data_select(
input clk,
input rst_n,
input signed[7:0]a,
input signed[7:0]b,
input [1:0]select,
output reg signed [8:0]c
);
always @(posedge clk or negedge rst_n)
if(!rst_n)
c <= 9'd0;
else case(select)
2'b00: c <= a;
2'b01: c <= b;
2'b10: c <= a+b;
2'b11: c <= a-b;
default: c <= 9'd0;
endcase
endmoduleVL7 求两个数的差值
描述
根据输入信号a,b的大小关系，求解两个数的差值：输入信号a,b为8bit位宽的无符号数。如果a>b，则输出a-b，如果a≤b，则输出b-a。

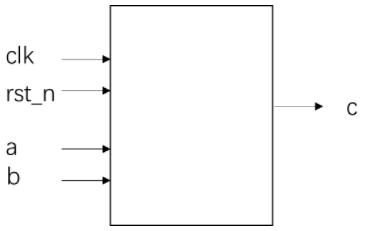

接口信号图如下：
输入描述：
clk：系统时钟
rst_n：复位信号，低电平有效
a,b：8bit位宽的无符号数
输出描述：
c：8bit位宽的无符号数
题意整理
题目要求求解两个无符号数的差值，也就是将较大值减去较小值，首先需要比较输入数值的大小关系，然后选择不同的操作。对于输入数值a,b，可能存在两种情况：a>b和a≤b，符合if-else语句的逻辑，可以使用if-else语句完成功能的实现。
题解主题
根据题目的要求，模块的输入端口包括：
系统时钟和复位信号：clk,rst_n;
两个8bit输入信号a,b.
输出端口包括：
输出信号c.
输入信号和输出信号为8比特无符号数，加上系统时钟信号和复位信号，完整的模块端口声明是：
module data_minus( //if-else-module
input clk,
input rst_n,
input [7:0]a,
input [7:0]b,
output reg [8:0]c
);
在复位信号有效时，输出置为0，否则根据输入信号的大小关系，对数据做不同的运算。if…else语句的使用格式如下：
if (判断条件)
begin //当判断条件满足时，执行的语句
语句1；
语句2；
end
else begin //当判断条件不满足时，执行的语句
语句1；
语句2；
end
判断条件可以是
当执行的代码超过一句，需要使用begin…end包含，如果只有一句，则可以省略begin…end。代码如下：
always @(posedge clk or negedge rst_n)
if(!rst_n)
c <= 0;
else if(a > b)
c <= a-b;
else
c <= b-a;
`timescale 1ns/1ns
module data_minus(
input clk,
input rst_n,
input [7:0]a,
input [7:0]b,
output reg [8:0]c
);
always @(posedge clk or negedge rst_n)
if(!rst_n)
c <= 0;
else if(a > b)
c <= a-b;
else
c <= b-a;
endmoduleVL8 使用generate…for语句简化代码
描述
在某个module中包含了很多相似的连续赋值语句，请使用generata…for语句编写代码，替代该语句，要求不能改变原module的功能。
使用Verilog HDL实现以上功能并编写testbench验证。
module template_module(
input [7:0] data_in,
output [7:0] data_out
);
assign data_out [0] = data_in [7];
assign data_out [1] = data_in [6];
assign data_out [2] = data_in [5];
assign data_out [3] = data_in [4];
assign data_out [4] = data_in [3];
assign data_out [5] = data_in [2];
assign data_out [6] = data_in [1];
assign data_out [7] = data_in [1];
endmodule
题意主体
根据题目的要求，不需要改变模块的输入端口：
module template_module(
input [7:0] data_in,
output [7:0] data_out
);
generate…for语句是Verilog HDL语言特有的语句，使用循环结构编写可综合的多个形式相近的代码，循环变量必须由特定关键字genvar声明。使用格式如下：
genvar i; //声明循环变量为非负整数
generate
for(i = 0; i < 8; i = i + 1) //循环条件
begin : bit_reverse //begin…end块中为待生成的代码原型
assign data_out[i] = data_in[7 - i];
end
endgenerate
在begin之后的bit_reverse是需要的，表示该generate…for语句块的名称，可以根据需要修改。特别需要注意的是，即使只有一个语句，也需要使用begin…end。同时需要使用endgenerate表示结束。
`timescale 1ns/1ns
module gen_for_module(
input [7:0] data_in,
output [7:0] data_out
);
genvar i;
generate
for(i = 0; i < 8; i = i + 1)
begin : bit_reverse
assign data_out[i] = data_in[7 - i];
end
endgenerate
endmoduleVL9 使用子模块实现三输入数的大小比较
描述
在数字芯片设计中，通常把完成特定功能且相对独立的代码编写成子模块，在需要的时候再在主模块中例化使用，以提高代码的可复用性和设计的层次性，方便后续的修改。
请编写一个子模块，将输入两个8bit位宽的变量data_a,data_b，并输出data_a,data_b之中较小的数。并在主模块中例化，实现输出三个8bit输入信号的最小值的功能。
子模块的信号接口图如下：
主模块的信号接口图如下：
输入描述：
clk：系统时钟
rst_n：异步复位信号，低电平有效
a,b,c：8bit位宽的无符号数
输出描述：
d：8bit位宽的无符号数，表示a,b,c中的最小值
题意整理
题目要求编写子模块实现两个输入数的大小比较并输出较小值，可以使用if-else语句实现。同时要求在主模块中实现三个输入数值的大小比较，假设三个输入变量为a,b,c。则可以先比较得到a,b中的较小值m，再得到b,c之中的较小值n。最后比较m,n的大小，输入较小值，即可得到a,b,c的最小值。
题解主题
Verilog HDL中，在声明过程中，主模块和子模块在声明方式上没有差别，都是以module开始，endmodule结束。当在一个模块中例化另外一个模块，则后者成为前者的子模块。题目要求编写一个模块，比较两个数值的大小，并输出较小值，该模块本身可以独立完成功能，通过在主模块中例化可以配合其他语句完成更丰富的功能。
module sub_mod(
input clk,
input rst_n,
input [7:0]data_a,
input [7:0]data_b,
output reg [7:0]data_c
);
always @(posedge clk or negedge rst_n)
if(!rst_n)
data_c <= 0;
else if(data_a > data_b)
data_c <= data_b;
else
data_c <= data_a;
endmodule
模块的例化需要指定例化的模块名称和端口连接关系，对于没有使用的端口，可以不列出。例化模板如下：
module_a a_inst(
.data_a(data_m),
.data_b(data_n)
);
module_a是子模块的模块名，a_inst是例化之后的子模块名，当多次例化同一个模块，需要使用不同的例化模块名称。端口列写于括号之中，.data_a(data_a)，前一个data_a是子模块的端口名称，括号中的data_m是存在于主模块的信号名，表示子模块的data_a连接到主模块的data_m。题目要求实现输出三个输入的最小值。以a,b,c为例，可以先比较a.b，得到其中的较小值d，再比较得到c,d的较小值e。最后比较d,e的大小，得到最小值。可以按照如下的方式例化。
wire [7:0]m,n;
//先得到ab之中的较小值m
sub_mod mod_ab(
.clk(clk),
.rst_n(rst_n),
.data_a(a),
.data_b(b),
.data_c(m)
);
//先得到ac之中的较小值n
sub_mod mod_bc(
.clk(clk),
.rst_n(rst_n),
.data_a(b),
.data_b(c),
.data_c(n)
);
//最后对比mn的大小
sub_mod mod_mn(
.clk(clk),
.rst_n(rst_n),
.data_a(m),
.data_b(n),
.data_c(d)
);
`timescale 1ns/1ns
module main_mod(
input clk,
input rst_n,
input [7:0]a,
input [7:0]b,
input [7:0]c,
output [7:0]d
);
wire [7:0]m,n;
//先得到ab之中的较小值m
sub_mod mod_ab(
.clk(clk),
.rst_n(rst_n),
.data_a(a),
.data_b(b),
.data_c(m)
);
//先得到ac之中的较小值n
sub_mod mod_bc(
.clk(clk),
.rst_n(rst_n),
.data_a(b),
.data_b(c),
.data_c(n)
);
//最后对比mn的大小
sub_mod mod_mn(
.clk(clk),
.rst_n(rst_n),
.data_a(m),
.data_b(n),
.data_c(d)
);
endmodule
module sub_mod(
input clk,
input rst_n,
input [7:0]data_a,
input [7:0]data_b,
output reg [7:0]data_c
);
always @(posedge clk or negedge rst_n)
if(!rst_n)
data_c <= 0;
else if(data_a > data_b)
data_c <= data_b;
else
data_c <= data_a;
endmoduleVL10 使用函数实现数据大小端转换
描述
在数字芯片设计中，经常把实现特定功能的模块编写成函数，在需要的时候再在主模块中调用，以提高代码的复用性和提高设计的层次，分别后续的修改。
请用函数实现一个4bit数据大小端转换的功能。实现对两个不同的输入分别转换并输出。
程序的接口信号图如下：
输入描述：
clk：系统时钟
rst_n：异步复位信号，低电平有效
a,b：4bit位宽的无符号数
输出描述：
c,d：8bit位宽的无符号数
题意整理
题目要求使用函数实现4bit数据大小端转换的功能，所谓大端，即数据的高位写在左侧，低位写在右侧。小端则反过来：高位写在右侧，低位写在左侧。实现N比特数的大小端转换，只需要把数据的N位赋值给0位，N-1位赋值给1位，依此类推。
在函数编写完成之后，实现对两个不同的输入分别转换，只需要调用两次函数，分别对两个输入进行转换即可。
题解主体
在Verilog HDL中，函数的声明由关键字function开始，endfunction结束。对于函数中的语句需要用begin…end包含，即使只有一句。函数的声明模板如下：
function [range-1:0] function_name ;
input_declaration ;
other_declaration ;
procedural_statement ;
endfunction
函数在声明时，会隐式的声明一个宽度为 range、 名字为 function_id 的寄存器变量，函数的返回值通过这个变量进行传递。当该寄存器变量没有指定位宽时，默认位宽为 1。然后进行输入变量的声明和其它声明。
函数通过指明函数名与输入变量进行调用。函数结束时，返回值被传递到调用处。
函数调用格式如下：
function_name(input1, input2, …);
通过函数名调用函数，并在参数列表中填入输入参数。
要实现大小端转换，即将输入数值的最高位赋予输出的最低位，次高位赋予次低位，依次类推即可。
function [3:0] data_rev;
input [3:0] data_in;
begin
data_rev[0] = data_in[3];
data_rev[1] = data_in[2];
data_rev[2] = data_in[1];
data_rev[3] = data_in[0];
end
endfunction
函数编写完成，则可以在多个位置进行调用，输入不同的参数，实现对不同数据的操作，完整的实现代码如下：
module function_mod(
input clk,
input rst_n,
input [3:0]a,
input [3:0]b,
output [3:0]c,
output [3:0]d
);
assign c = data_rev(a);
assign d = data_rev(b);
function [3:0] data_rev;
input [3:0] data_in;
begin
data_rev[0] = data_in[3];
data_rev[1] = data_in[2];
data_rev[2] = data_in[1];
data_rev[3] = data_in[0];
end
endfunction
endmodule
`timescale 1ns/1ns
module function_mod(
input clk,
input rst_n,
input [3:0]a,
input [3:0]b,
output [3:0]c,
output [3:0]d
);
assign c = data_rev(a);
assign d = data_rev(b);
function [3:0] data_rev;
input [3:0] data_in;
begin
data_rev[0] = data_in[3];
data_rev[1] = data_in[2];
data_rev[2] = data_in[1];
data_rev[3] = data_in[0];
end
endfunction
endmodule最后
以上就是淡淡红牛为你收集整理的1 Verilog入门篇：基础语法题意整理题解主体题意整理VL3 奇偶校验题意整理题解主体题意整理题解主体参考答案VL5 位拆分与运算题意整理题解主体VL6 多功能数据处理器VL7 求两个数的差值 VL9 使用子模块实现三输入数的大小比较 的全部内容，希望文章能够帮你解决1 Verilog入门篇：基础语法题意整理题解主体题意整理VL3 奇偶校验题意整理题解主体题意整理题解主体参考答案VL5 位拆分与运算题意整理题解主体VL6 多功能数据处理器VL7 求两个数的差值 VL9 使用子模块实现三输入数的大小比较 所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
发表评论 取消回复
