verilogHDL学习笔记2–组合逻辑与时序逻辑

一、组合逻辑

1.wire 和 reg
reg：寄存器类型，通常是对存储单元的描述，在下一个触发机制到来之前保留原值，用always描述
wire：线网型类型，相当于实际的连接线，变量的值随时发生变化，用assign连接（多条assign的赋值语句之间互相独立，并行执行）

2.always语句

always @(敏感事件)begin
	程序语句
end
例子：
always @(a or b or d or sel)begin
	 if(sel==0)
	 	  c = a + b;
	  else c = a + d;
end

注意：“ * ” 可以指“程序语句”中所有的条件信号（推荐写法），即 a、b、d、sel（不包括 c）

3.数字进制
<位宽>’<基数><数值>，如 4’b1011。
位宽：描述常量所含位数的十进制整数，是可选项。
基数：进制，是 b，B，d，D，o，O，h 或者 H，缺省默认为十进制数
数值：数值未写完整时，高 位补 0。注：如果基数为 b 或 B，可以 是 0，1，x，X，z 或 Z。其他进制不能有x 或 z

4.运算符
4.1 加减运算：
assign C=A + B;
assign C=A - B;
总结运算步骤如下： 1. 根据“人的常识”，预计结果的最大最小值，从而确定结果的信号位宽。 2. 将加数、减数等数据，位宽扩展成结果位宽一致。 3. 按二进制加减法进行计算。

4.2 逻辑运算：
与 &&
或 ||
非 ！

assign a = 4’b0111 && 4’b1000;
assign b = 4’b0111 || 4’b1000;
assign c = !4’b0111;
结果为 a 为逻辑真，b 为逻辑真，c 为逻辑假。

4.3 判断逻辑
使用心得1：逻辑运算符两边对应的是 1 比特信号

其中 a 和 b 都是多比特信号，表示两个多比特信号进行逻辑与。
wire[3:0] a, b; 当 a 不等于 0 并且 b 不等于 0 时，d 的值为 1。
assign d = a &&b ;  不等于 0 就是表示逻辑真，等于 0 就表示逻辑假
assign d = (a!=0) && (b!=0) ; 等价于这种方式

使用心得2：多是用括号，优先级
优先级：
逻辑运算符中“&&”和“||”的优先级低于算数运算符；“!”的优先级高于双目逻辑运算符。

（a < b）&&（c > d）可写成：a < b && c > d
（a = = b）| |（c = = d）可写成：a = = b | | c = = d
（！a）| |（a > b）可写成：！a | | a > b

逻辑运算符**“&&”和“||”的优先级低于算数运算符，！的优先级高于双目逻辑运算符**
将逻辑与“&&”和按位与“&”进行对比可以看出，逻辑与运算符的运算只有逻辑真或逻辑假两 种结果，即 1 或 0；而“&”是位运算符，用于两个多位宽数据操作。

assign a = 4’b0111 && 4’b1000;
assign b = 4’b0111 || 4’b1000;
assign c = !4’b0111;
assign d = 4’b0111 & 4’b1000;
assign e = 4’b0111 | 4’b1000;
assign f = ~4’b0111;

a=1’b1，b=1’b1，c=1’b0，d=4’b000，e=4’b1111，f=4’b1000。

4.4 逻辑运算符

|| ：逻辑或A B一个当中一个为1则为1
| ：按位或 对应比特位相或
~^ ^~ :二元异或非即同或
~非 、 &与 、 | 或 、^ 异或 都是按位操作

4.5 关系运算符

大于>、 小于< 、大于等于>=、小于等于<=、 ==逻辑相等 !=逻辑不等于

4.6 移位运算符

“<<” 左移位运算符、 “>>” 右移位运算符
wire[3:0] a; assign a = 4’b0111<< 2;
结果：a = 4’b1100。

左移操作属于逻辑移位，需要用 0 来填补移出的空位，即在低位补 0。左移 n 位，就要补 n 个 0。
**左移操作是不消耗逻辑资源.
左移操作的操作数可以是常数，也可以是信号。同样，左移操作的移位数、常数也可以是 信号。
右移运算同理

通过左移乘法运算，利用右移实现除法运算，利用左移位产生独热码
例如：a*2，等价于 a<<1；

assign b = a*67;
assign c = (a<<6) +(a<<1) +a;
b 和 c 都可以实现 a*67，但第 1 行消耗了一个乘法，
而第 2 行则只用到两个加法 器，从而节省了资源。

独热码在设计时非常有用，可以用来表示状态机的状态使状态机更健壮，也可以用于多选一的电 路中，表示选择其中的一个。 利用左移位操作，可以方便地产生独热码，例如产生 4’b0010，可以是 4’b1 << 1。类似地，也 可以产生 1 个比特为 0，其他为 1 的码制。例如产生 4’b1011，可以是~(4’b1 <<2)。
利用左移操作， 还可以产生其他需要的数字结果： 例如，产生 5’b00111，可以是(5’b1<<3)-1。 例如，产生 5’b11100，可以是~((5’b1<<2)-1)。

4.7 条件运算符

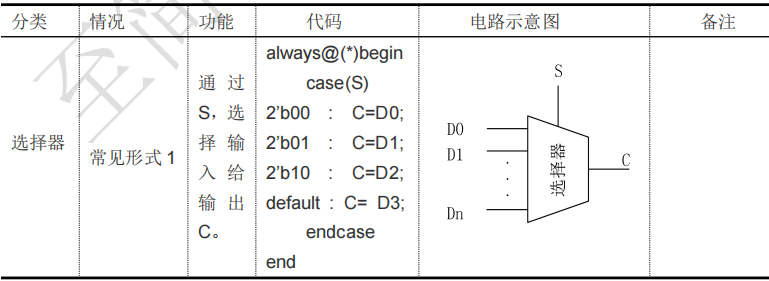

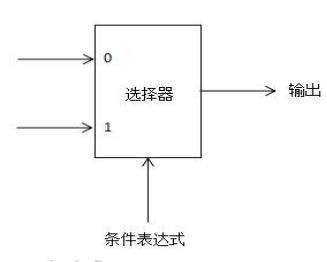

4.8 三目运算符

always@（*）begin
	r =s ? t : u ;
end
表达式中 s 如果为真，则把 t 赋值给 r；如果 s 为假，则把 u 赋值给 r
可以使用if-else来替代

5 if语句
建议： 1、条件表达式需用括号括起来
2、若为 if - if 语句，请使用块语句 begin — end

if(Clk)
	begin if(Reset)
		Q = 0;
	else
		Q = D;
	end

6.case语句
可以在 1 个分支中定义多个分支项，且这些值不需要互斥。缺省分支覆盖所有没有被分支表达式覆盖的其他分支
书写建议： case 语句的缺省项必须写，防止产生锁存器。

case (HEX)
	 4'b0001 : LED = 7'b1111001; // 1
	 4'b0010 : LED = 7'b0100100; // 2
	 4'b0011 : LED = 7'b0110000; // 3
	 4'b0100 : LED = 7'b0011001; // 4
endcase

7.选择语句
例 1：vect[7 +: 3]；
其中，起始位置为 7，+代表着升序，宽度为 3。即从 7 开始向比 7 大的方向数 3 个数。其等价 形式为：vect[7 +: 3]==vect[7 : 9]。
例 2：vect[9 -: 4]；
其中，起始位置为 9，-代表着降序，宽度为 4。即从 9 开始向比 9 小的方向数 4 个数。其等价 形式为：vect[9 -: 4]==vect[9 : 6]。

在实际使用的过程中该语法最常用的形式是将 a 作为一个可变的数来使用。
当 cnt0 时，将 din[7:0]赋值给 data[15:8]；当 cnt1 时将 din[7:0]赋值给 data[7:0]
在设计的时候便可以写成：data[15-8cnt -: 8] <= din[7:0]（此时需要将 15-8cnt 视为一个整 体 a，其会随着 cnt 变化而发生变化），这样一来就完成了对代码的精简工作。

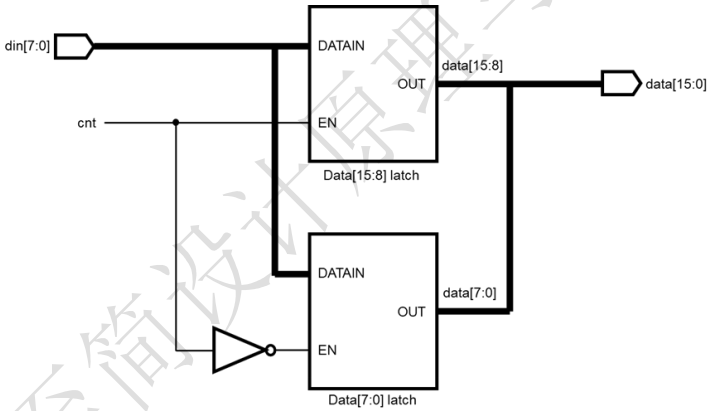

选择语句的硬件电路结构如下图所示，其本质上是一个选择器。当 cnt0 时，选中 data[15:8] 的锁存器，将 din[7:0]赋值给 data[15:8]，而 data[7:0]的锁存器保持输出不变；当 cnt1 时，选中 d ata[7:0]的锁存器，将 din[7:0]赋值给 data[7:0]，而 data[15:8]的锁存器保持输出不变。

经验总结
if 语句每个分支之间是有优先级的，综合得到的电路是类似级联的结构。case 语句每个分支是平等 的，综合得到的电路则是一个多路选择器。因此，多个 if else-if 语句综合得到的逻辑电路延时有可能 会比 case 语句稍大。

if语句综合后的RTL
module if_case(
	input [1:0] en,
	input [1:0] a,
	output reg q
);
	always @(*)begin
		if(en[0]==1)
		q = a[0];
		else if(en[1]==1)
		q = a[1];
		else
		q = 0;
		end
		endmodule

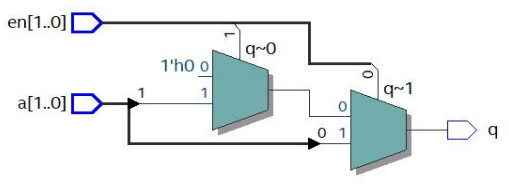

从上图中所示的 RTL 图可以看到，此电路中含有两个二选一多路选择器，并且右边的优先级要 高于左边（因为 q 的值是直接与右边的二选一选择器连接），当 en[0]不为 1 时才会继续判断 en[1]。 也就是说，在 if 语句下综合出的电路含有优先级。

case语句综合后的RTL
always @(*)begin
	case(en)
	2'b01: q = a[0];
	2'b10: q = a[1];
default:q = 0;
	endcase
end

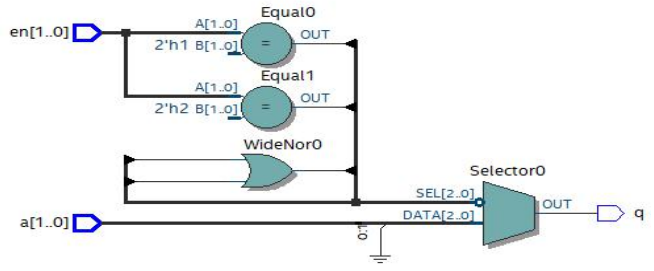

使用 case 语句编写的逻辑代码综合出的电路是并行的，没有优先级，不影响电路的运行速度。
但在FPGA中映射后的电路没有差别。

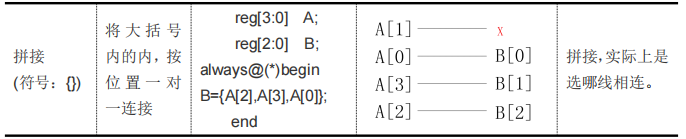

拼接运算符

二、时序逻辑

1. always语句
   同步复位的时序逻辑和异步复位的时序逻辑。在同步复位的时序逻 辑中复位不是立即有效，而在时钟上升沿时复位才有效。其代码结构如下：

always@(posedge clk) begin
	if(rst_n==1’b0)
		代码语句；
	else begin
		代码语句；
	end
end

在异步复位的时序逻辑中复位立即有效，与时钟无关。其代码结构如下：

always@(posedge clk or negedge rst_n) begin
	if(rst_n==1’b0)
		代码语句；
	 else begin
		 代码语句；
	 end
 end

2. D 触发器代码
   该段代码总是在“时钟 clk 上升沿或者复位 rst_n 下降沿” 的时候执行一次。具体执行方法如下： 1. 如果复位 rst_n=0，则 q 的值为 0； 2. 如果复位 rst_n=1，则将(a+d)的结果赋给 q（注意，前提条件是时钟上升沿的时候）。 假设用信号 c 表示 a+d 的结果，则第 2 点可改为：如果复位 rst_n=1，则将 c 的值赋给 q（注意， 前提条件是时钟上升沿的时刻）。很明显这是一个 D 触发器，输入信号为 d，输出为 q，时钟为 clk， 复位为 rst_n

always @(posedge clk or negedge rst_n)begin
	if(rst_n==1'b0)begin
		q <= 0;
	end
	else begin
		q <= d;
	end
end

3. 阻塞赋值和非阻塞赋值
   阻塞赋值使用 **“=”语句；非阻塞赋值使用“<=”**语句
   阻塞赋值：在一个“begin…end”的多行赋值语句，先执行当前行的赋值语句，再执行下一行 的赋值语句。
   非阻塞赋值：在一个“begin…end”的多行赋值语句，在同一时间内同时赋值。

begin
	c = a;
	d = c + a;
end
begin
	c <= a;
	d <= c + a;
end

上面两个例子中，1 到 4 行部分是阻塞赋值，程序会先执行第 2 行，得到结果后再执行第 3 行。 6 至 9 行这一段是非阻塞赋值，第 7 行和第 8 行的赋值语句是同时执行的。
