概述

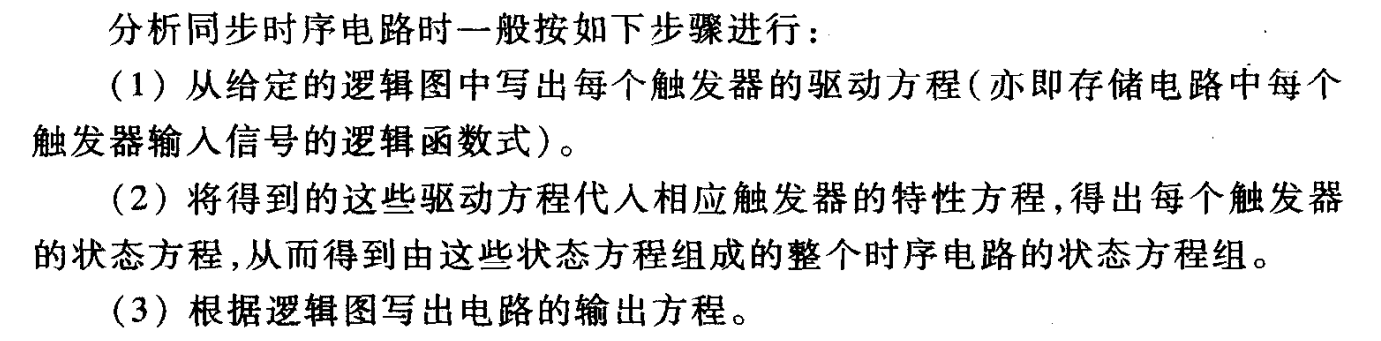

- 先写驱动方程，即求触发器的输入；再写状态方程，即求触发器的输出；最后求输出方程。
- 描述时序逻辑电路的逻辑的方法除了这组方程，还可以是状态转换表、状态转换图、状态机流程图（SM图/ASM图）和时序图

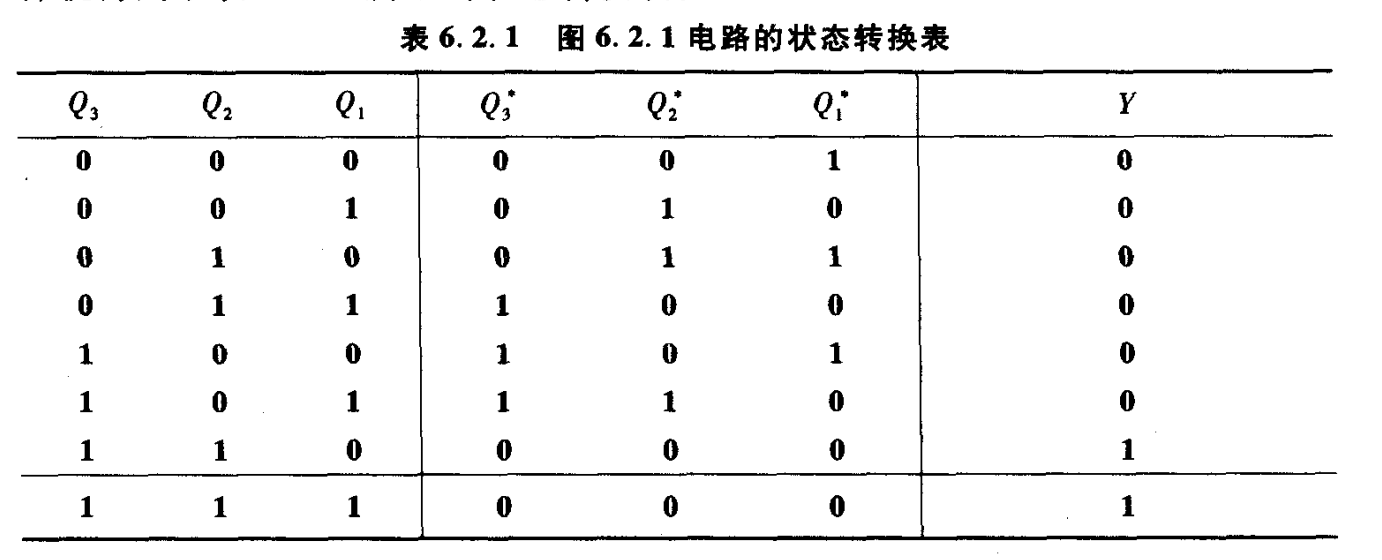

- 状态转换表：任意一组取值作为初态，得到次态，以次态作为新的初态，一直下去，以真值表的形式给出：

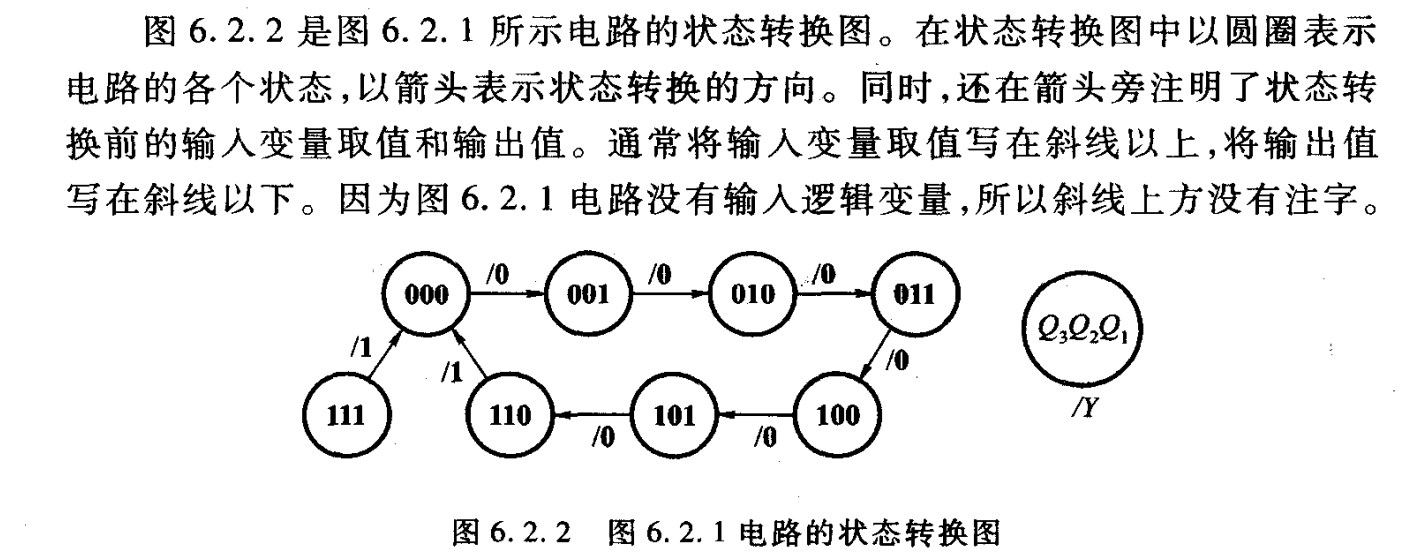

- 状态转换图：

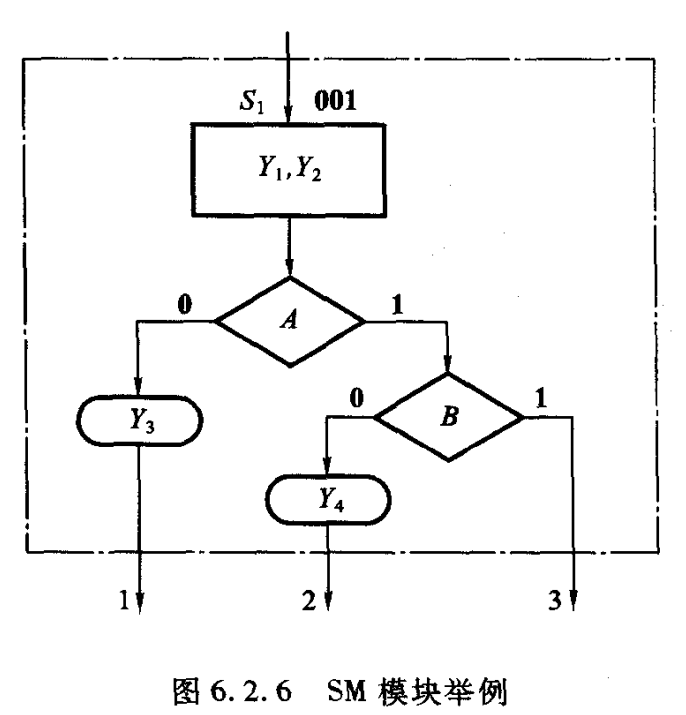

- 状态转换流程图：
- 时序图：
