时序电路的概念：

下面以一个简单的三位计数器为例，说明时序电路的结构：

三位计数器的结构：

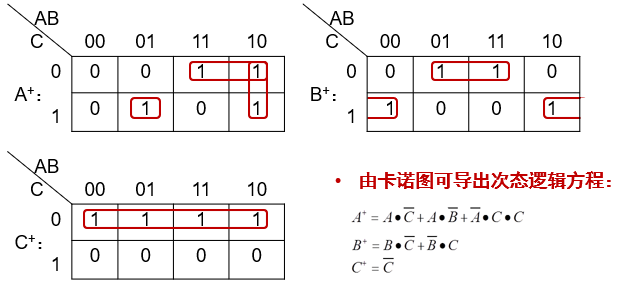

次态逻辑关系的推导；画出卡诺图如下：

电路图：

时序电路与状态机的关系：

状态机的本质：

状态机的基本要素：

日常生活中的状态机：

描述时序电路的状态机的组成：

时序电路的概念：

在组合电路中，任一时刻的稳定输出只取决于当时的输入，而在时序电路中任一时刻的稳定输出，不仅可能取决于当时的输入，还取决于电路的原来的状态，即与过去的输入情况有关。

3位计数器，由时钟上升沿触发，计数从000~111，到111后则重新回到000。

采用上升沿触发的D触发器作为状态寄存器，D触发器的示意图和真值表如下：

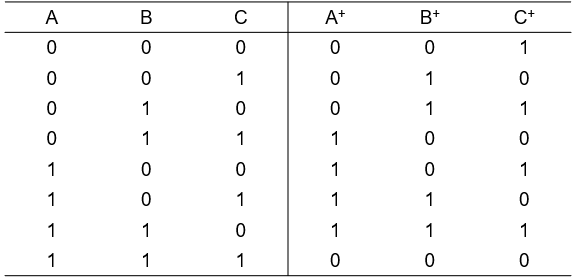

用A、B、C分别表示3个位，则A+、B+、C+表示A、B、C的次态。其真值表如下：

根据上面的分析，3位计数器需要用到3个状态寄存器。A+、B+、C+是状态寄存器的输入；A、B、C是状态寄存器的输出。由此可根据时序电路的一般模型可画出3位计数器的结构。

根据次态电路的组成，可以得到次态逻辑的组成，从而可以得出3位计数器的详细电路：

状态机的本质就是对具有逻辑顺序或时序规律事件的一种描述方法。具有逻辑顺序和时序规律的事件都适合用状态机描述。

同步时序逻辑电路符合状态机的一般特征，即具有逻辑顺序和时序规律，所以可以用状态机描述

状态：也叫状态变量。在逻辑设计中，使用状态划分逻辑顺序和时序规律。

输出：输出指在某一个状态时特定发生的事件。

输入：指状态机中进入每个状态的条件，有的状态机没有输入条件，其中的状态转移较为简单，有的状态机有输入条件，当某个输入条件存在时才能转移到相应的状态。

组合逻辑：组合逻辑又可分为次态逻辑和输出逻辑两个部分。其中：次态逻辑的功能是用来确定有限状态机的下一个状态；输出逻辑是用来确定有限状态机的输出。

存储逻辑：寄存器逻辑的功能：用来存储有限状态机的内部状态。
