概述

前言：
鉴于要写小论文，想把simulink中自己搭建的原理图给贴到文章里。但是截图的分辨率实在是渣。就想着能不能直接导出来。无奈网上的方法全是低版本的simulink，现在连菜单栏的形状内容都不同了。只能自己摸索。幸运的是成功了。现在贴出来供大家参考：

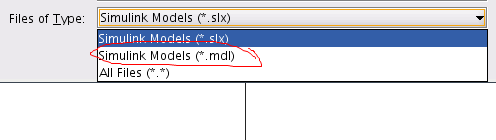

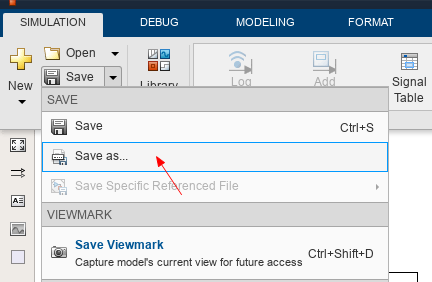

step 保存simulink原理图为mdl型。
在这里插入图片描述

step two: 在matlab command window中键入下面命令
model_name %刚刚你保存mdl文件的名字，打开mdl 文件
print(’-smodel_name’, ‘-dtiff’, ‘picture_name’)
% -s 后面接的也是你保存文件的名字
%第二个参数是保存的类型 tiff bitmap …
%第三个参数是保存图片的名字欧了，对了可以看看print 的doc 还可以设置分辨率啥的。
