matlab仿真图片png,Simulink仿真入门到精通（六） Simulink模型保存为图片

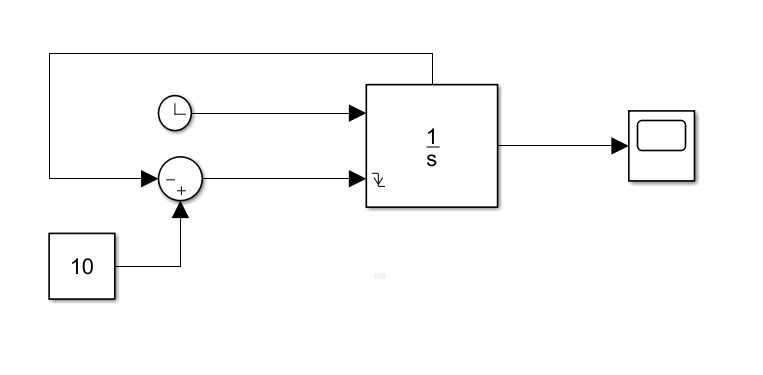

6.1 截图保存方式

Ctrl+Alt+A

6.2 拷贝试图方式

Edit→Copy Current View to Clipboard

6.3 saveas函数

用于保存figure或者simulink框图。

saveas(h,‘filename.ext‘)%直接将句柄h所表示的对象保存到filename.ext文件中

saveas(h,‘filename‘,‘format‘)%将句柄h所表示的对象以format的格式保存到名为filename的文件中

后缀名

格式说明

后缀名

格式说明

ai

Adobe Illustrator

pbm

Portable bitmap

bmp

Windows位图

pcx

Paintbrush 24位(不支持Simulink模型)

emf

Enhanced metafile

pdf

Portable Document Format

eps

EPS Level 1

pgm

Protable Graymap

fig

MATLAB图像(不支持Simulink模型)

png

Portable Network Graphics

jpg

JPEG image(不支持Simulink模型)

ppm

Protable Pixmap

m

MATLAB file(不支持Simulink模型)

tif

压缩的TIFF图像

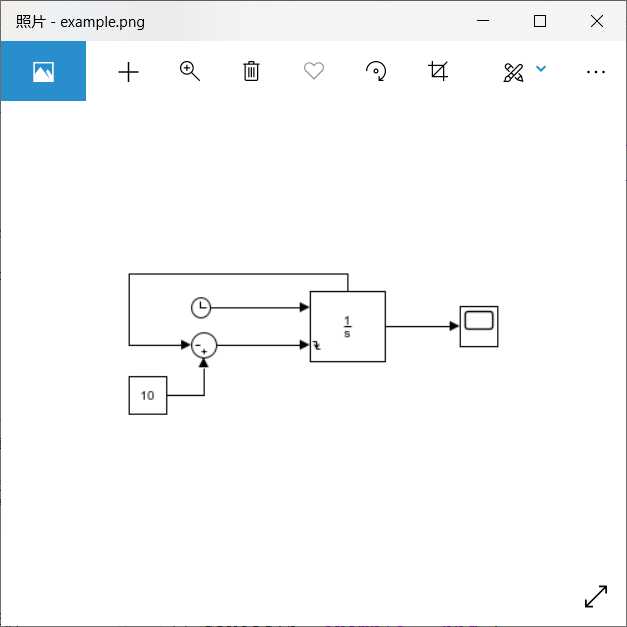

示例：

>> h=get_param(gcs,‘handle‘)

h =

4.0002

>> saveas(h,‘example‘,‘png‘)

多格式保存：

formats = {‘bmp‘,‘emf‘,‘eps‘,‘pbm‘,‘pdf‘,‘pgm‘,‘png‘,‘ppm‘,‘tiff‘};

name = ‘simulink_saveas‘;

for ii = 1:length(formats)

saveas(get_param(gcs, ‘handle‘),name, formats{ii});

end

6.4 print函数

>> print(‘-s‘)

>> print(‘-smymodel‘)

>> print(‘-smymodel‘,‘-dbmp‘,‘1‘)

-d支持的格式包括‘bmp‘,‘eps‘,‘pbm‘,‘pdf‘,‘pgm‘,‘png‘,‘ppm‘,‘tiff‘。

原文：https://www.cnblogs.com/dingdangsunny/p/12246237.html
