大家好，这里是玉树的MATLAB小知识讲堂。

今天给大家带来的是，如何在高版本MATLAB（R2018以上）的simulink中，导出我们想要的高清图片。

在做课题作业时，我发现网络中关于导出simulink中各种图片的方式，都是关于低版本MATLAB的，而对于更改了UI的高版本，相关介绍并不多。因此今天就来给大家分享一下。

一、Simulink主界面中导出模型图片

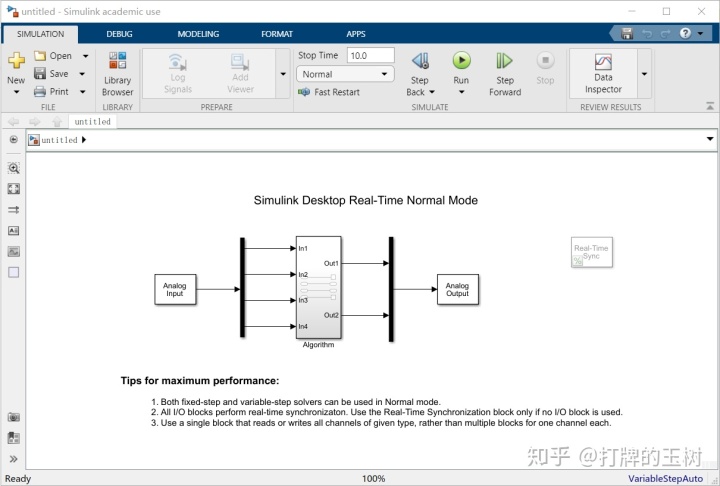

打开simulink，打开或建造你的模型，这里我选取系统自带的例子。

下一步，如果你想把这个模型导出成图片，怎么办？

两种办法：

（1）使用微信、QQ等截屏功能，把图片保存；

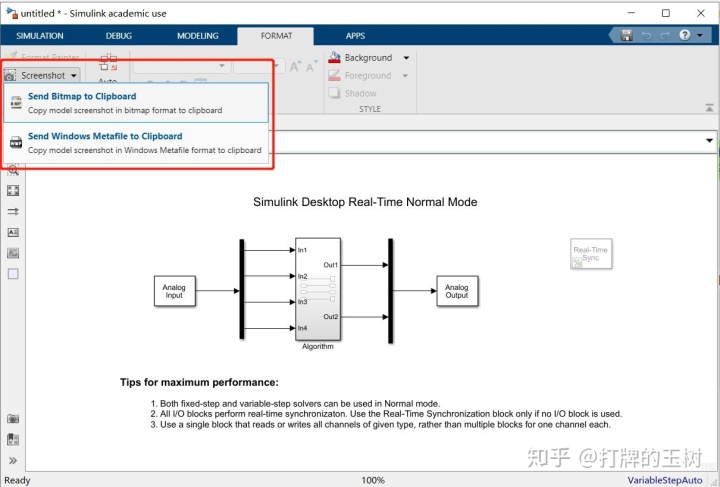

（2）点击界面上方的FORMAT选项，在最左侧，可以找到名为“Screenshot”选项。

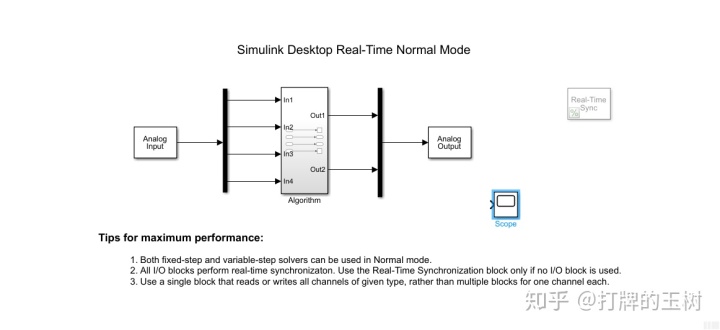

其中，第一个选项（Send Bitmap to Clipboard）这个可以把你整个模型页面（当前窗口）都导出成图片，并保存在你的剪切板中，你只需要在你的文档里粘贴一下，就可以使用了。第二个选项是将这个模型图元（.wmf格式文件）保存到剪切板中，我们一般用不上。

二、Scope中导出图片

Scope可以用来显示仿真过程中产生的信号，也就是我们实验中用到的示波器。

详情见说明：

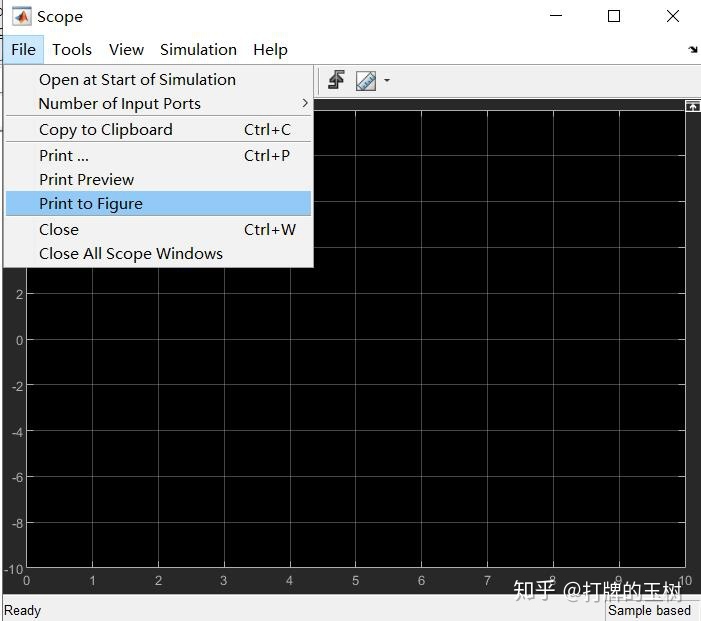

双击打开，在File一栏中，我们可以找到“Print to Figure”选项，打开后进入绘图画面

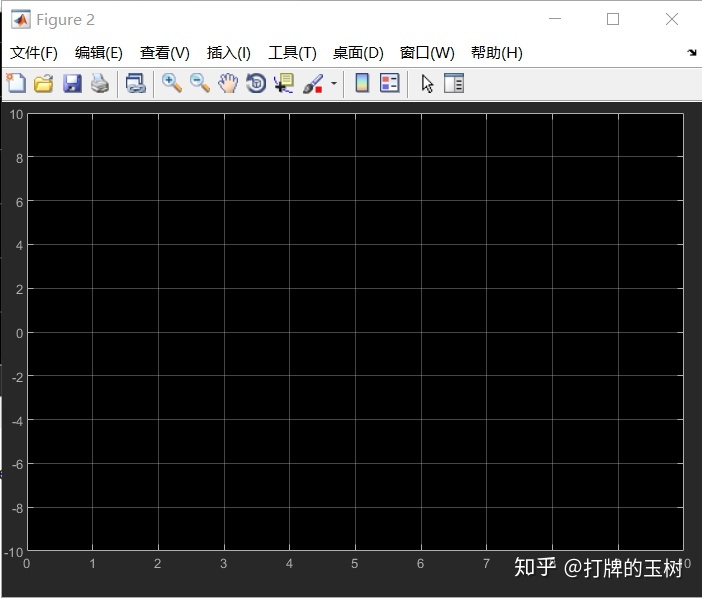

在Figure界面中，我们可以编辑图像，为图像增加文字说明，更改信号等各种操作。

编辑结束后，可以选择保存图片等处理方式。

三、在Model linearizer（linear analyser）中导出图片

我们在分析控制系统稳定性或阶跃响应时，常常会用到伯德图，奈奎斯特图，阶跃响应图等，此时，我们就需要使用Model linearizer模块来帮助我们了。

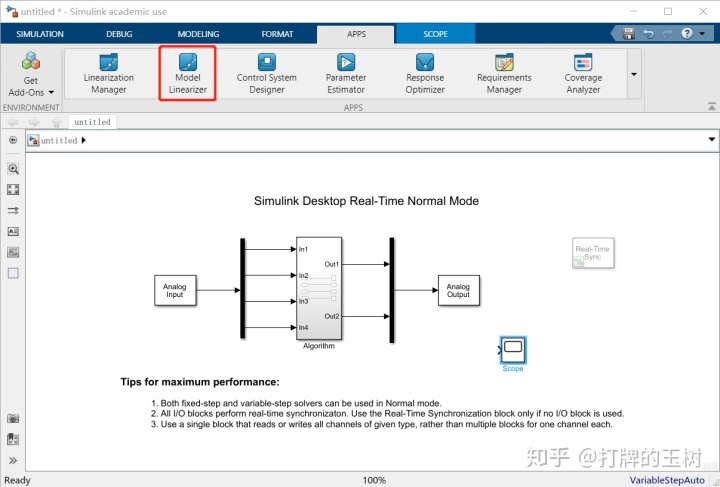

高版本MATLAB也调整了该模块的位置。点击simulink界面上方APPS选项，在app选项中，找到Model linearizer（默认是第二个），打开它。

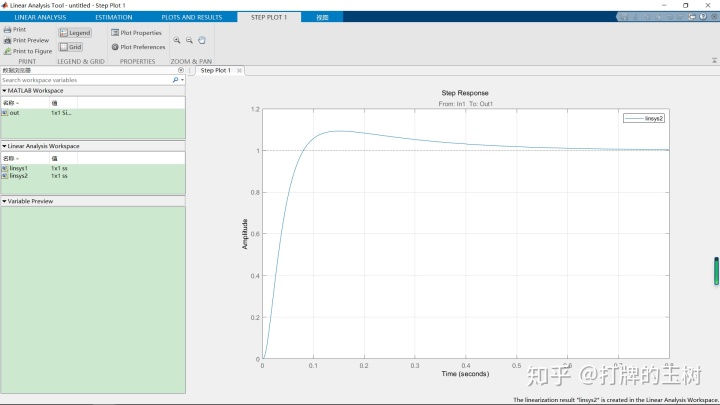

进入后，建立你的伯德图或是其他什么你需要的图像，这里我们使用阶跃响应来展示。找到界面上方的标着你图像名称的选项卡，我们这里是“STEP PLOT 1”。进入后，你可以在左边找到选项“Print to Figure”，剩下的就和以前一样了。

以上，就是本期的内容了，希望大家能在评论区补充相关知识，或是对文章进行批评扶正，感谢大家的点赞和支持！
