我是靠谱客的博主清新芒果，这篇文章主要介绍如何将simulink的图像导出到VISIO中，现在分享给大家，希望可以做个参考。

平时，我们在Simulink中获得的图像，有时需要进行修改，或者说图像大小比较大，在Simulink中操作起来比较卡。这时我们就需要将Simulink的图像导出出到Visio中。

首先，通过仿真，得到SCOPE图像，打开所要导出的SCOPE示波器界面，然后，在MATLAB的的命令行中输入

复制代码

1
2
3
set(0,'ShowHiddenHandles','On')
set(gcf,'menubar','figure')

再回到SCOPE示波器界面，选择“文件”-“导出设置”

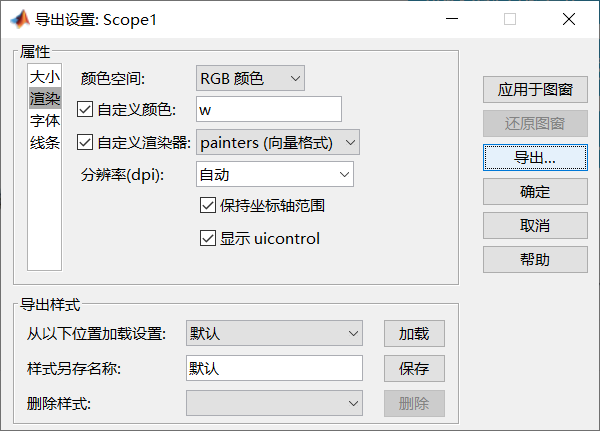

在导出设置界面中，选择“渲染”-右侧选中“自定义渲染器”-选择"painter(矢量格式)"
最后，在最右侧选择“导出”，并保存为emf格式
将保存的emf格式文件用visio打开后，对该图像进行“取消组合”操作
即可得到可修改的VISIO图像
