如何从Matlab中导出清晰的结果图片

写论文和报告都需要放结果图。但是保存图像的方法不当，保存图片放大缩小都不清晰。且容易出现字比外框大的情况。

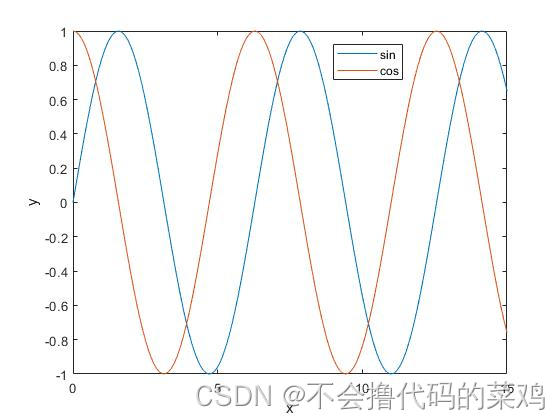

这样：

下面介绍出现不清晰的可能原因，以及可参考的解决办法。

不清晰的原因

1. 保存的时候格式没有选好
2. 图片的文字样式与保存的格式不对应

解决办法

原因1的解决办法

原因2的解决办法

情况1：当图片中的文字全部为英文时

步骤1：在画图时设置好所有的字体
例如：在所有的图例，坐标与坐标的标签，都是英语的情况下，将所有的字体统一为“Times New Roman”

    axis([0 15,-1 1])
    set(gca,'xtick',[0:2:15],'FontSize',11,'FontName','Times New Roman')%设置坐标轴的步长，数字字体与大小
    x=xlabel('x');
    y=ylabel('y');
    set(x,'FontSize',12,'FontName','Times New Roman');%设置横坐标标识的字体与大小
    set(y,'FontSize',12,'FontName','Times New Roman');%设置纵坐标标识的字体与大小
    hg1 =legend('sin'，‘cos’);
    set(hg1,'FontSize',10,'FontName','Times New Roman');%设置图例的字体与大小

步骤2：在生成图像后，点击“文件”→“导出设置”
步骤3：在“属性”→“大小”中设置图片大小（根据期刊或者报告的要求，本文不多赘述）

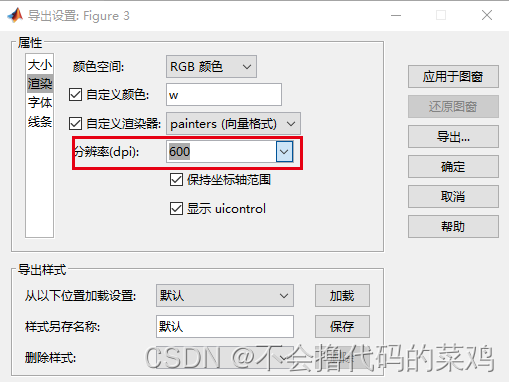

步骤4：在“属性”→“渲染”中选择分辨率600

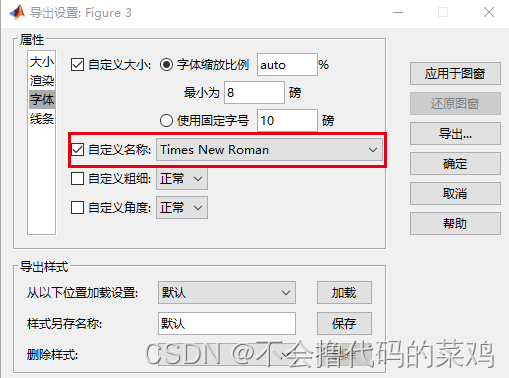

步骤5：在“字体”中设置与之前代码块中相同的字体

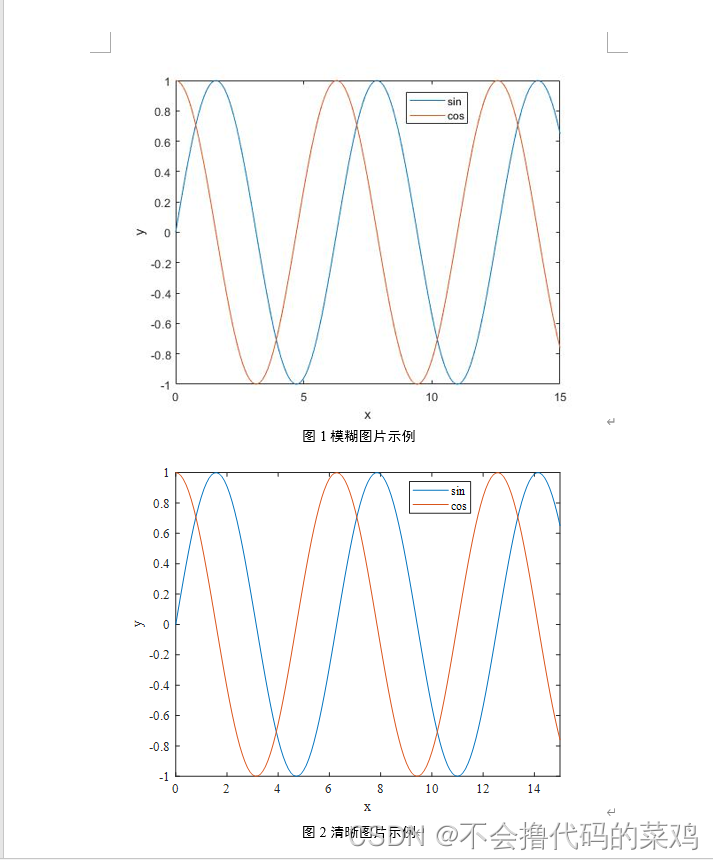

调整之后我们再来看在Word里的图片对比：

这样导出图片。在Word中插入，不会模糊，而且不会因为手动拖拽大小变得模糊。

情况2：当图片中的文字中英文夹杂

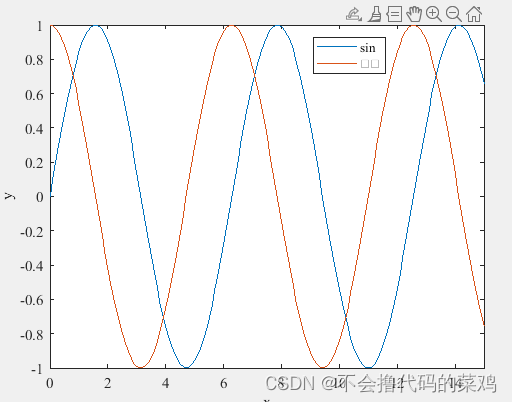

中文期刊投稿一般会要求图片中的文字尽量为中文，允许前文解释过的英文名词缩写。同时也要求中文为宋体，9磅；英文为Times new roman，9磅。如果设置同一个字体容易出现乱码，存储的图片也会出现字比框大的问题：

那么我们就要针中英文设置不同的字体。以中文设置为宋体，9磅；英文设置为Times New Roman，九磅为例。
步骤1：在画图时设置好所有的字体
在需要修改的字体前加入“fontname{设置字体的名字}设置的名称”。例如，设置横坐标为Times New Roman：x=xlabel(‘fontname{Times New Roman}x’)。下面的代码由于横纵坐标都为英文，所以直接设置Times New Roman，而图例中有中文，则需要分开设置。

axis([0 15,-1 1])
set(gca,'xtick',[0:2:15],'FontSize',11,'FontName','Times New Roman')%设置坐标轴的步长，数字字体与大小
x=xlabel('x');
y=ylabel('y');
set(x,'FontSize',9,'FontName','Times New Roman');%设置横坐标标识的字体与大小
set(y,'FontSize',9,'FontName','Times New Roman');%设置纵坐标标识的字体与大小
hg1 =legend('fontname{Times new roman}sin','fontname{宋体}余弦');%画出图例，且设置图例字体
set(hg1,'FontSize',9);%设置图例的与大小

步骤2，步骤3与步骤4与前文相同，这里就不再放图赘述了。
步骤2：在生成图像后，点击“文件”→“导出设置”
步骤3：在“属性”→“大小”中设置图片大小
步骤4：在“属性”→“渲染”中选择分辨率600
省去上文的步骤5，不要自定义字体。

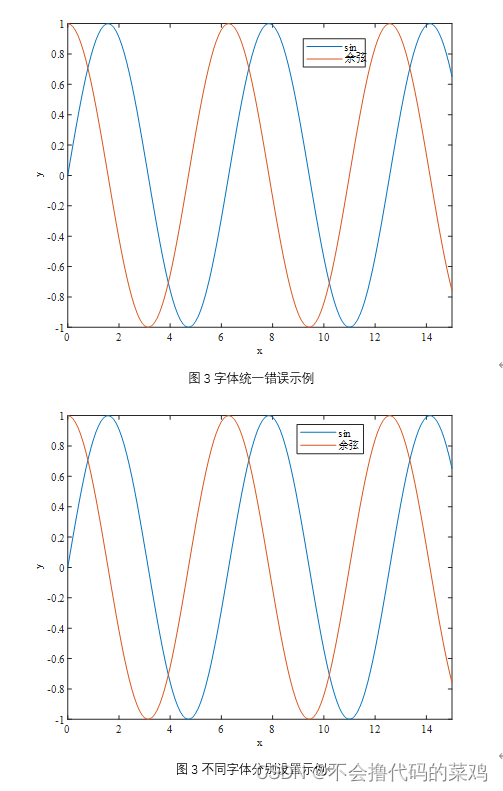

我们再来看效果。

当然字体问题也可以通过figure编辑绘图。本文不多赘述。

参考解决办法

[1] https://zhuanlan.zhihu.com/p/355314689
[2] https://blog.csdn.net/qq_15950515/article/details/122991780
[3] https://blog.csdn.net/qq_50598558/article/details/122451731
