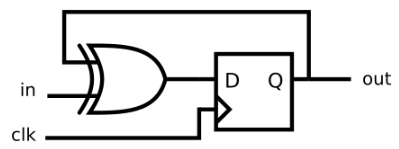

Implement the following circuit:

图中有一个 D 触发器与一个异或门，触发器的输出 q 和输入信号 in 一起作为异或门的输入。异或门的输入作为触发器的输入 d

module top_module (
    input clk,
    input in,
    output reg out);
    always @(posedge clk) begin
        out <= in ^ out;
    end
endmodule
