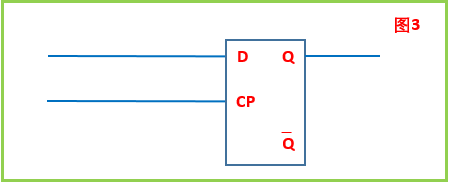

前文介绍了D触发器，它是下面图3这样子的

在这里插入图片描述
D触发器的特性是
CP=1：
D=0时Q=0， $\overline{Q}$ =1
D=1时Q=1， $\overline{Q}$ =0
CP=0：无论D=0还是1，Q都保持原值不变
由上面可以知道CP=1的时候，Q与 $\overline{Q}$ 成相反的状态

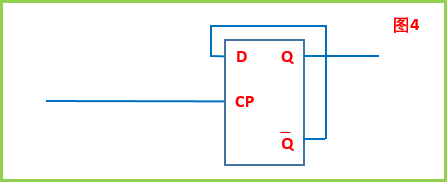

下面将D触发器改造一下，改造之后如图4所示
在这里插入图片描述
假设初始状态Q=1，则当CP从0变成1之后，Q=0
当CP再次从0变成1之后，Q=1

结论：
每当CP来一次脉冲（0->1），则Q都会翻转一次（如果是0就变1，是1就变0）

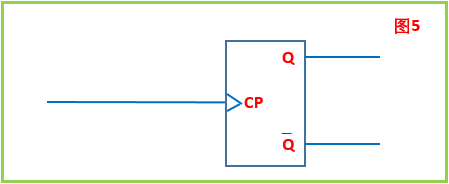

为了简化示意图，所以T触发器的标准符号如下
在这里插入图片描述

理解T触发器会对后续的累加器有所帮助
